CITROEN C-ZERO 2011 Eksploatavimo vadovas (in Lithuanian)

8
Praktinė informacija
99

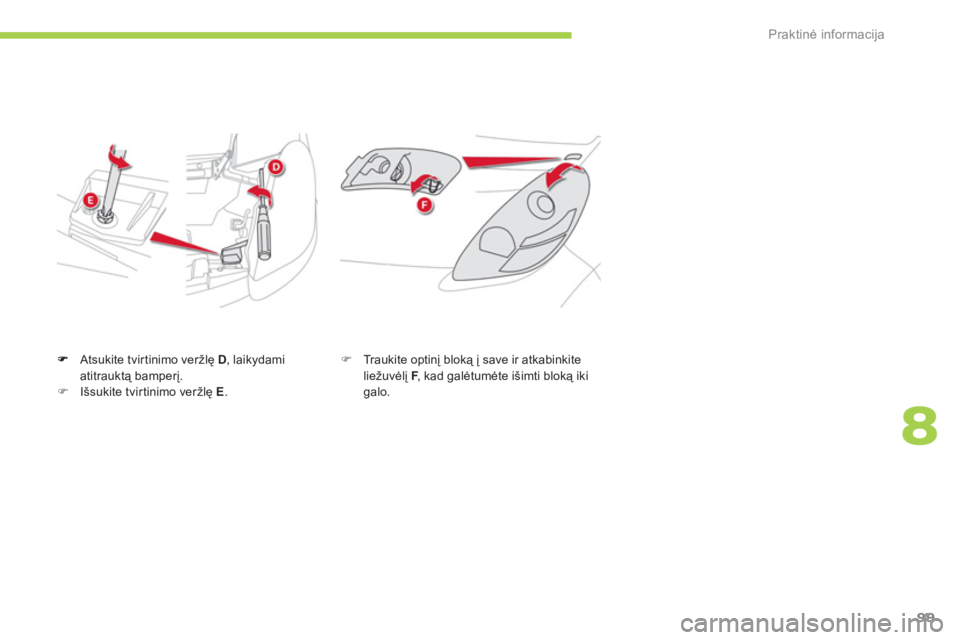

Atsukite tvir tinimo veržlę D
, laikydami atitrauktą bamperį.)Išsukite tvir tinimo veržlę E.
)
Tr a u k i t e o p t i nį bloką į save ir atkabinkite liežuvėlį F, kad galėtumėte išimti bloką iki Fgalo.

i
Praktinė informacija
100

Stovėjimo šviesų lemputėspakeitimas
)
Pasukite lemputės laikiklį į kairę ir
išimkite jį. )
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


To l i mųjų šviesų lemputės pakeitimas
)Pasukite lemputės laikiklį į kairę ir
išimkite jį.)Išimkite lemputę spausdami liežuvėlį.)Pakeiskite lemputę.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Posūki
Ð rodiklių lemutės pakeitimas
)Pasukite lempučių laikiklį į kairę ir išimkite jį.)Išimkite lemputę ir pakeiskite.Uždėdami atlikite veiksmus atvirkštine tvarka.
Spalvotos lemputės turi būti keičiamos tokių pačių parametrų ir tokios pat spalvos lemputėmis.

8
Praktinė informacija
101
Artimųjų šviesų lemputėspakeitimas
)Pasukite lemputės laikiklį į kairę ir išimkite jį.)Išimkite lemputę spausdami liežuvėlį.)Pakeiskite lemputę.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Rūko/dienos šviesų lemputėspakeitimas
)
Pasukite ratus iki galo, kad būtų lengviau
pasiekti. ) Ištraukite lempučių laikiklių apsauginio
dangtelio tvirtinimo spaustukus.
) Nuimkite dangtelį.
)
Pasukite lemputės laikiklį (A
- rūko žibinto,B- dienos šviesų) į kairę ir išimkite jį.)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.

i
i
Praktinė informacija
102

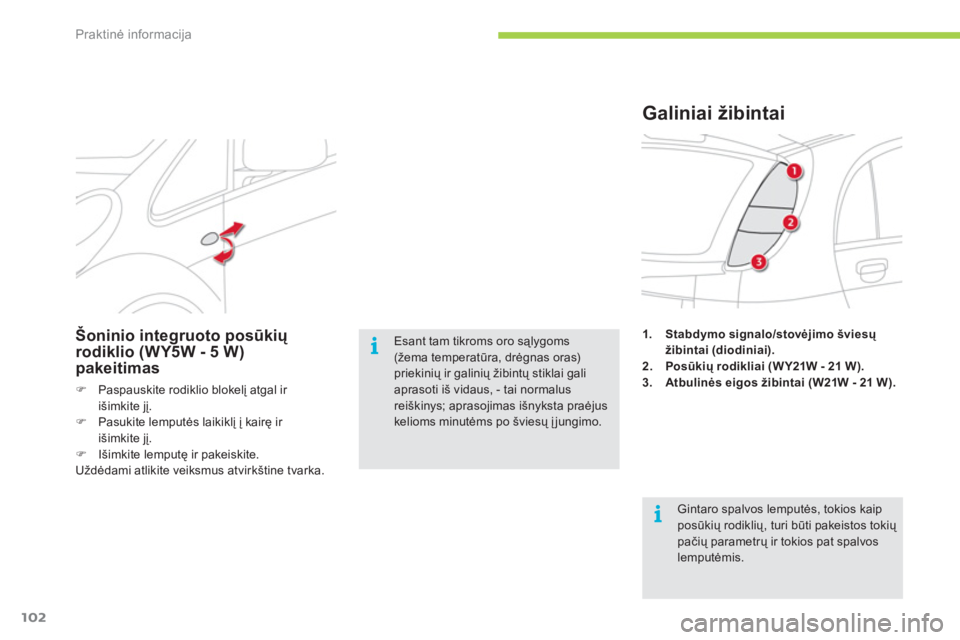

1.Stabdymo signalo/stovėjimo šviesų
žibintai (diodiniai)
.2.Posūkių rodikliai (W Y21W - 21 W) . 3.Atbulinės eigos žibintai (W21W - 21 W)
.
Galiniai žibintai
Gintaro spalvos lemputės, tokios kaipposūki
Ð rodiklių, turi būti pakeistos tokių pačių parametrų ir tokios pat spalvoslemputėmis.
Esant tam tikroms oro sąlygoms (žema temperatūra, drėgnas oras) priekinių ir galinių žibintų stiklai galiaprasoti iš vidaus, - tai normalus reiškinys; aprasojimas išnyksta praėjuskelioms minutėms po šviesų įjungimo.

Šoninio integruoto posūkių
rodiklio (WY5W - 5 W) pakeitimas
)Paspauskite rodiklio blokelį atgal ir i

8
Praktinė informacija
103

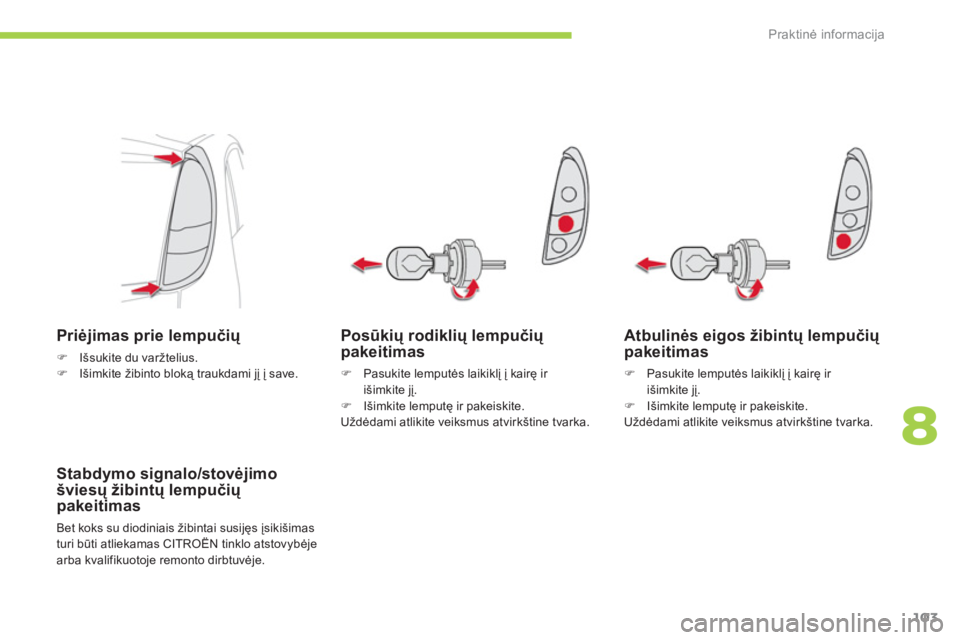

Posūkių rodiklių lempučių pakeitimas
)
Pasukite lemputės laikiklį į kairę ir
išimkite jį. )
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.
Priėjimas prie lempučių
)Išsukite du varžtelius. )Išimkite žibinto bloką traukdami jį į save.

Stabdymo signalo/stovėjimo
šviesų žibintų lempučių
pakeitimas
Bet koks su diodiniais žibintai susijęs įsikišimas
turi būti atliekamas CITRO
ËN tinklo atstovybėje arba kvalifikuotoje remonto dirbtuvėje.


Atbulinės eigos žibintų lempučių pakeitimas
)
Pasukite lemputės laikiklį į kairę ir
išimkite jį. )
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.

Praktinė informacija
104

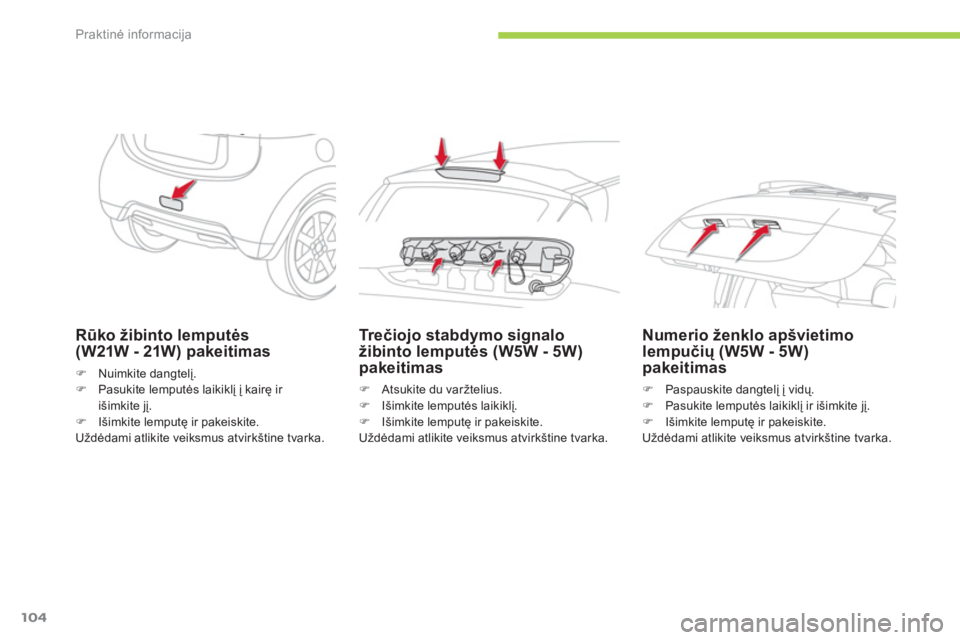

Rūko žibinto lemputės (W21W - 21W) pakeitimas
)Nuimkite dangtelį.)Pasukite lemputės laikiklį į kairę ir išimkite jį.)Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Tr ečiojo stabdymo signalo
žibinto lemputės (W5W - 5W)pakeitimas
)
Atsukite du varžtelius.)
Išimkite lemputės laikiklį.)
Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.


Numerio ženklo apšvietimolempučių (W5W - 5W)pakeitimas
)Paspauskite dangtelį į vidų. )Pasukite lemputės laikiklį ir išimkite jį. )Išimkite lemputę ir pakeiskite.
Uždėdami atlikite veiksmus atvirkštine tvarka.

8
i
!
Praktinė informacija
105











Saugiklio pakeitimas

Išėmimo pincetas yra įtaisytas ant priekinioskydo saugiklių blokelio (kairėje pusėje)
dangtelio vidinės pusės.
Norėdami jį pasiekti:)Akabinkite dangtelį ir visai jį nuimkite
traukdami į save, )Nuimkite pincetą.


Įrankių vieta
Prieš keičiant saugiklį reikia sužinoti joperdegimo priežastį ir sutaisyti gedimą. )
Patikrinkite, kad kontakto raktas būtų
pasuktas į padėtį " LOCK".)
Nustatykite, kuris saugiklis perdegęs
pažiūrėję į jo siūlelį.
Saugiklio pakeitimas
Geras Blogas
)
Saugiklį ištraukite naudodamiesi specialiu
pincetu. ) Perdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.) Patikrinkite, ar atitinka ant blokelio esantis
numeris, apačioje u

Praktinė informacija
106

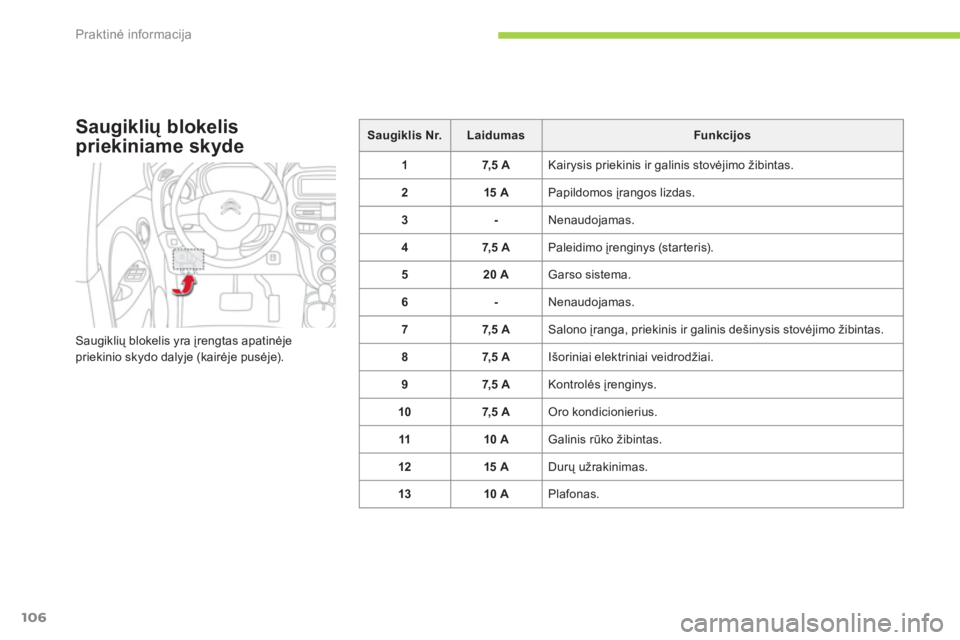

Saugiklių blokelis
priekiniame skyde
Saugiklių blokelis yra įrengtas apatinėjepriekinio skydo dalyje (kairėje pusėje).
Saugiklis Nr.LaidumasFunkcijos
17,5 A
Kairysis priekinis ir galinis stovėjimo žibintas.
215 A
Papildomos įrangos lizdas.
3- Nenaudojamas.
47,5 A
Paleidimo įrenginys (starteris).
520
A Garso sistema.
6
- Nenaudojamas.
7
7,5 A Salono įranga, priekinis ir galinis dešinysis stovėjimo žibintas.
87,5 A
Išoriniai elektriniai veidrodžiai.
97,5 A
Kontrolės įrenginys.
107,5 A Oro kondicionierius.
1110 A Galinis rūko žibintas.
1215 A
Durų užrakinimas.
13 10 A
Pl
afonas.

8
Praktinė informacija
107

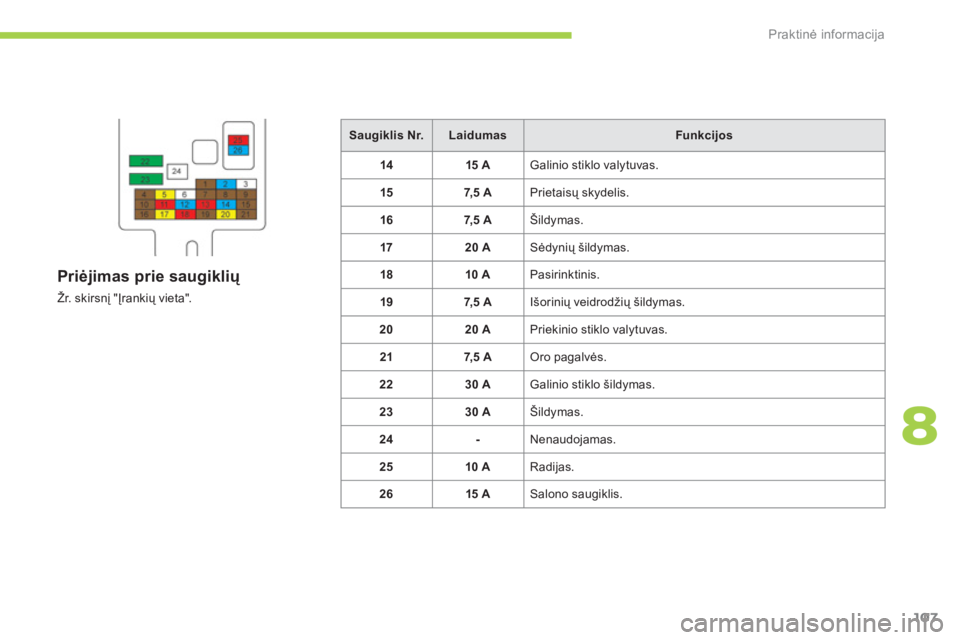

Saugiklis Nr.LaidumasFunkcijos
1
415 A
Galinio stiklo valytuvas.
157, 5 A
Prietaisų skydelis.
167, 5 A
Šildymas.
1720 A Sėdynių šildymas.
18 10 A
Pasirinktinis.
1
97, 5 A Išorinių veidrodžių šildymas.
2020 A
Priekinio stiklo valytuvas.
217, 5 A Oro pagalvės.
2230 A
Galinio stiklo šildymas.
23
30 A Šildymas.
2
4- Nenaudojamas.
2510 A Radijas.
2
615 A
Salono saugiklis.


Priėjimas prie saugiklių

Žr. skirsnį "Įrankių vieta".

i
Praktinė informacija
108
Saugiklis Nr.LaidumasFunkcijos
1- Nenaudojamas.
230 A
Vidinis saugiklis.
340 A Elektrinis variklis.
440 A
Radiatoriaus ventiliatorius.
5
40 A Elektriniai stiklų kėlikliai.
6
30 A Vakuuminis siur blys.
715 A Pagrindinio akumuliatoriaus procesorius.
815 A
Tr ečiasis stabdymo signalo žibintas.
915 A
Priekiniai rūko šviesų žibintai.
1015 A
Aušinimo skysčio siurblys.
Priekinio skyriaus saugiklių
blokelis
Saugiklių blokelis yra įrengtas priekiniame skyriuje, po šildymo sistemos skysčio bakeliu.
Gali būti keičiami tik šie saugikliai.

Norint pakeisti kitų blokelių saugiklius(vakuuminio siurblio ir papildomosįrangos akumuliatoriaus) reikia kreiptis į CITRO
