CITROEN C-ZERO 2011 Notices Demploi (in French)

1
!
Contrôle de marche
19

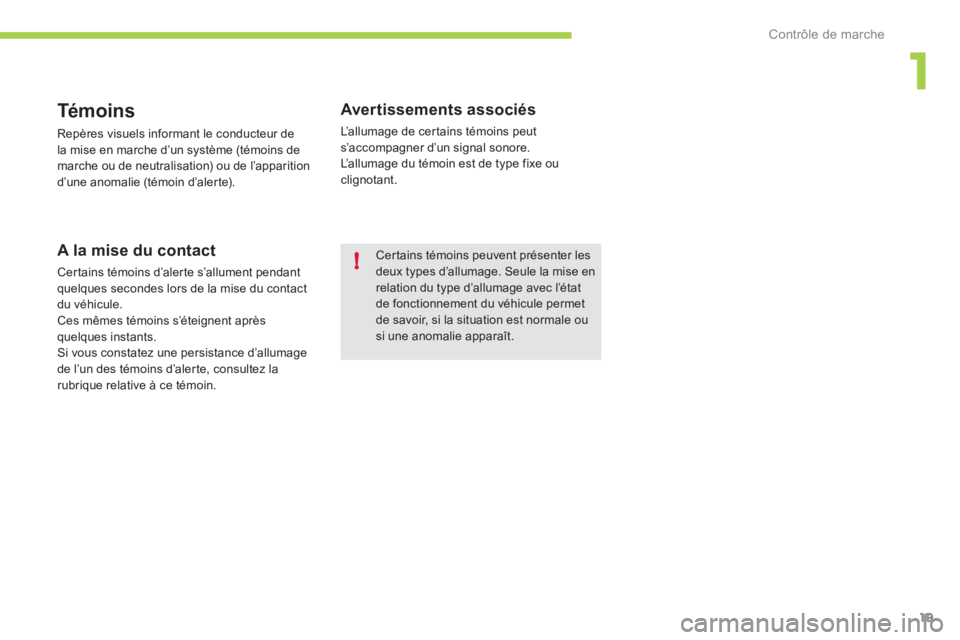

Témoins
Repères visuels informant le conducteur de
la mise en marche d’un système (témoins de
marche ou de neutralisation) ou de l’apparition
d’une anomalie (témoin d’alerte).

A la mise du contact
Cer tains témoins d’aler te s’allument pendantquelques secondes lors de la mise du contact du véhicule.
Ces mêmes témoins s’éteignent après quelques instants.
Si vous constatez une persistance d’allumage
de l’un des témoins d’alerte, consultez la
rubrique relative à ce témoin.
Avertissements associés
L’allumage de certains témoins peut
s’accompagner d’un signal sonore.
L’ a l l u m age du témoin est de type fixe ouclignotant.
Certains témoins peuvent présenter les deux types d’allumage. Seule la mise en relation du type d’allumage avec l’état de fonctionnement du véhicule permet de savoir, si la situation est normale ousi une anomalie apparaît.

Contrôle de marche
20
Témoins de marche
L’ a l l u m age, dans le combiné, de l’un des témoins suivants confirme la mise en marche du système correspondant.
TémoinEtatCauseActions / Observations


Indicateur de direction gaucheClignotant avec bruiteur.La commande d’éclairage estactionnée vers le bas.


Indicateur de direction droiteClignotant avec bruiteur.La commande d’éclairage estactionnée vers le haut.


Feux de détresseClignotant avec bruiteur.La commande du signal de détresse, située sur la planche de bord, estactivée. Les indicateurs de direction
gauche et droit, ainsi que
leurs témoins associés, clignotent simultanément.


Feux de positionet/ou feux decroisement

Allumé fixe.Les feux de position et/ou decroisement sont allumés.



Projecteursantibrouillard avant

Allumé fixe.Les projecteurs antibrouillard avant sont actionnés. To u r n e z l a b ague de la commande deux fois vers
l’arrière pour désactiver les projecteurs antibrouillardavant.


Feu antibrouillard arrière

Allumé fixe.Le feu antibrouillard arrière est actionné.To u r n e z l a b ague de la commande vers l’arrière pour désactiver le feu antibrouillard.


Feux de route
Allumé fixe. La commande d’éclairage estactionnée vers vous.Tirez la commande pour revenir en feux de croisement.

1
Contrôle de marche
21
TémoinEtatCauseActions / Obser vations
Ready(prêt) Allumé fixe,
accompagné d’un signal sonore lors de
l
’allumage.Le v
éhicule est prêt à rouler et vouspouvez appuyer sur l’accélérateur. Le temps d’allumage du voyant correspond à la misesous tension du véhicule.



Frein de stationnement
Allumé fixe.Le frein de stationnement est serréou mal desserré. Desserrez le frein de stationnement pour éteindre le
témoin ; pied sur la pédale de frein.
Respectez les consignes de sécurité.
Pour plus d’informations sur le frein de stationnement,
reportez-vous au chapitre «Conduite».
Charge batterie principale(normale ourapide)
Allumé fixe.La batterie principale est en cours decharge. Une fois la charge terminée, le témoin s’éteint.
Cli
gnotant. Le câble de recharge est branché à
la prise du véhicule mais la batterie
principale n’est pas en cours de charge. Vérifiez le branchement du câble de rechar
ge.

Contrôle de marche
22
Témoins de neutralisation
L’ a l l u m age de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.Celui-ci peut s’accompagner d’un signal sonore.

TémoinEtatCauseActions / Observations



Systèmed’airbagpassager

Allumé fixe, sur laconsole centrale. La commande, située dans la boîteà gants, est actionnée sur la position
«OFF».L’ a i r b a g frontal passager est neutralisé.
Actionnez la commande sur la position « ON» pour
activer l’airbag frontal passager. Dans ce cas, n’installez pas de siège enfant «dos à la route».
Pensez à vérifier l’état de la commande avant dedémarrer votre véhicule.
ESP/ASRfixe.Le bouton de neutralisation de l’ESP/ASR, situé en bas de la planche de
bord (côté conducteur), est activé.
L’ ESP/ASR est désactivé.
ESP : contrôle dynamique de stabilité
ASR : antipatinage de roues.
Appuyez sur le bouton pour activer l’ESP/ASR.
Le système ESP/ASR est automatiquement activé au
démarrage du véhicule.

1
Contrôle de marche
23

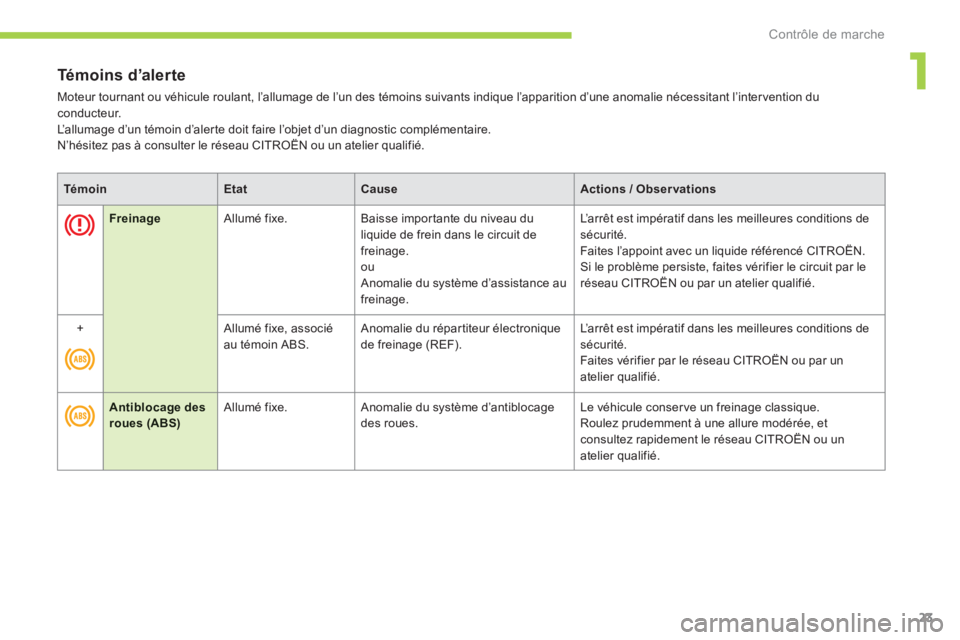

Témoins d’alerte
Moteur tournant ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie nécessitant l’intervention du conducteur.
L’allumage d’un témoin d’aler te doit faire l’objet d’un diagnostic complémentaire.
N’hésitez pas à consulter le réseau CITROËN ou un atelier qualifié.

TémoinEtatCauseActions / Obser vations



Freinage
Allumé fixe. Baisse impor tante du niveau du
liquide de frein dans le circuit de freinage.ou Anomalie du système d’assistance au freinage. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Faites l’appoint avec un liquide référencé CITROËN.
Si le problème persiste, faites vérifier le circuit par le
réseau CITROËN ou par un atelier qualifié.
+
Allumé fixe, associé
au témoin ABS. Anomalie du répar titeur électronique
de freinage (REF). L’arrêt est impératif dans les meilleures conditions desécurité.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.


Antiblocage des roues (ABS)
Allumé fixe. Anomalie du système d’antiblocage des roues. Le véhicule conser ve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau CITROËN ou un
atelier qualifié.

Contrôle de marche
24
TémoinEtatCauseActions / Observations
Contrôledynamique de stabilité etantipatinage de roue (ESP/ASR)
Clignotant. Activation des systèmes ESP/ASR. Les systèmes optimisent la motricité et permettent d’améliorer la stabilité directionnelle du véhicule.
Adaptez votre conduite et modérez votre vitesse.

Allumé fixe. Anomalie des systèmes ESP/ASR. Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
+



Porte(s)ouverte(s)
Allumé fixe,accompagné d’unsignal sonore.Une por te ou le coffre est resté
(e)
ouvert(e).Fermez l’ouvrant concerné.


Charge batterie accessoires Allumé fixe. Anomalie du circuit de charge de
la batterie accessoires (cosses sales ou desserrées, anomalie du conver tisseur...).Le témoin doit s
’éteindre au démarrage du moteur.
S’il ne s’éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.
Directionassistéeélectrique
Allumé fixe. Anomalie de la direction assistée électrique. Roulez prudemment à allure modérée.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.

1
Contrôle de marche
25

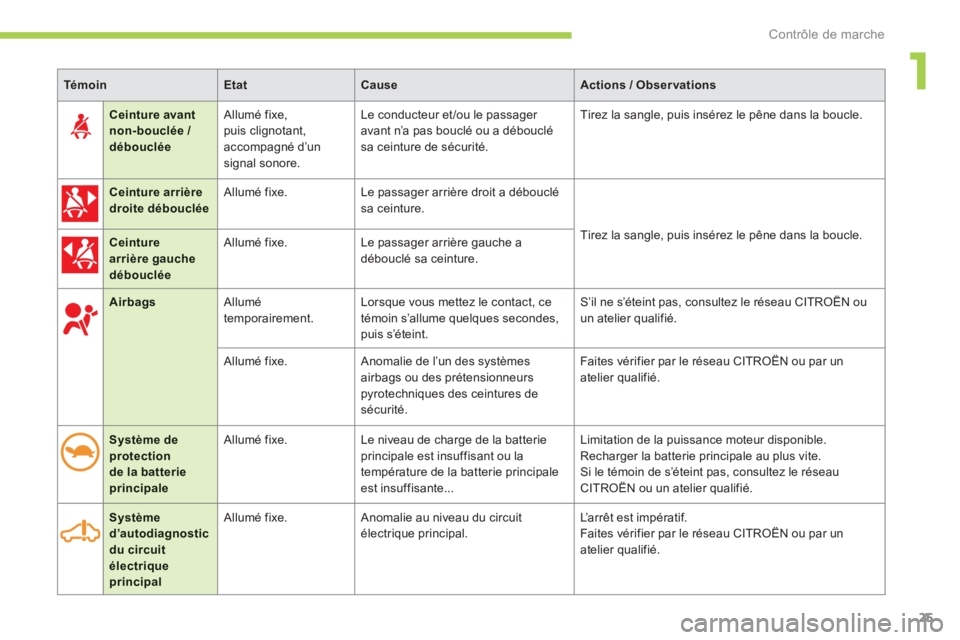

TémoinEtatCauseActions / Obser vations


Airbags
Allumétemporairement. Lorsque vous mettez le contact, ce
témoin s’allume quelques secondes,puis s’éteint. S’il ne s’éteint pas, consultez le réseau CITROËN ou
un atelier qualifié.

Allumé fixe. Anomalie de l’un des systèmes
airbags ou des prétensionneurs pyrotechniques des ceintures de sécurité. Faites vérifier
par le réseau CITROËN ou par un
atelier qualifié.
Système deprotectionde la batterieprincipale
Allumé fixe.Le niveau de charge de la batterieprincipale est insuffisant ou la
température de la batterie principaleest insuffisante...
Limitation de la puissance moteur disponible.
Recharger la batterie principale au plus vite.
Si le témoin de s’éteint pas, consultez le réseau CITROËN ou un atelier qualifié.
Système d’autodiagnosticdu circuitélectriqueprincipal
Allumé fixe. Anomalie au niveau du circuit électrique principal. L’arrêt est impératif.
Faites vérifier par le réseau CITROËN ou par un
atelier qualifié.
Ceinture avantnon-bouclée / débouclée
Allumé fixe,
puis clignotant,
accompagné d’un
signal sonore.Le conducteur et /ou le passa
ger
avant n’a pas bouclé ou a débouclé
sa ceinture de sécurité. Tirez la san
gle, puis insérez le pêne dans la boucle.
Ceinture arrièredroite débouclée
Allumé fixe. Le passager arrière droit a débouclé sa ceinture.
Tirez la san
gle, puis insérez le pêne dans la boucle.Ceinture arrière gauche débouclée

Allumé fixe. Le passager arrière gauche a débouclé sa ceinture.

Contrôle de marche
26

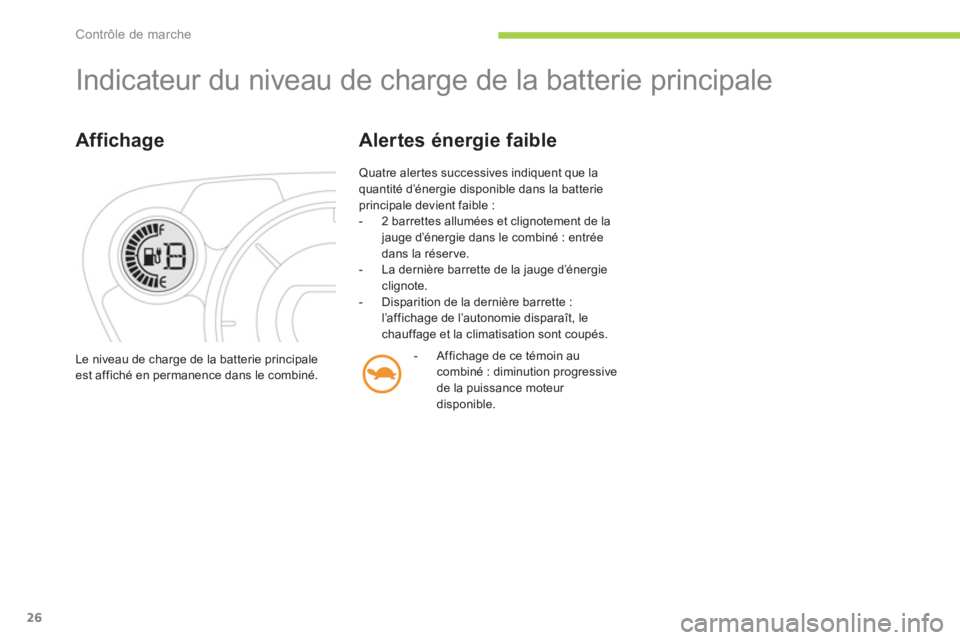

Indicateur du niveau de charge de la batterie principale
Affichage
Quatre aler tes successives indiquent que la quantité d’énergie disponible dans la batterie
principale devient faible :


- 2 barrettes allumées et cli
gnotement de lajauge d’énergie dans le combiné : entréedans la réserve.

- La dernière barrette de la jauge d’énergie clignote.

- Disparition de la dernière barrette :l’affichage de l’autonomie disparaît, lechauffage et la climatisation sont coupés.


Alertes énergie faible
- Affichage de ce témoin aucombiné : diminution progressivede la puissance moteur disponible. Le niveau de char
ge de la batterie principaleest affiché en permanence dans le combiné.

1
Contrôle de marche
27

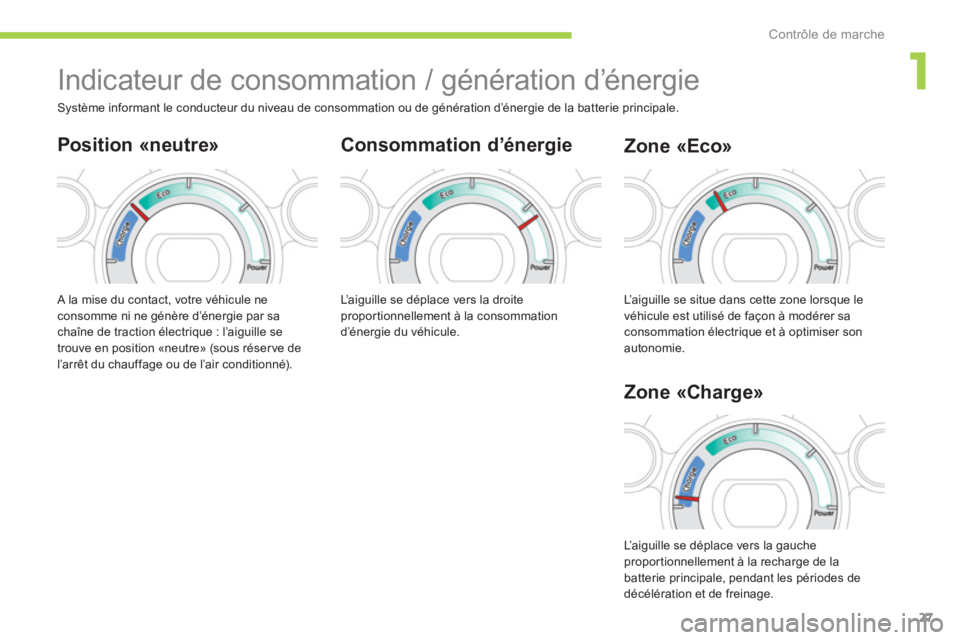

Indicateur de consommation / génération d’énergie
Consommation d’énergie
A la mise du contact, votre véhicule ne consomme ni ne génère d’énergie par sa chaîne de traction électrique : l’aiguille se
trouve en position «neutre» (sous réser ve de
l’arrêt du chauffage ou de l’air conditionné).

Zone «Eco»

Système informant le conducteur du niveau de consommation ou de génération d’énergie de la batterie principale.


Position «neutre»

Zone «Char
ge»
L’ a iguille se déplace vers la droite proportionnellement à la consommation
d’énergie du véhicule. L’ a i
guille se situe dans cette zone lorsque le
véhicule est utilisé de façon à modérer sa
consommation électrique et à optimiser son autonomie.
L
’aiguille se déplace vers la gauche
propor tionnellement à la recharge de la
batterie principale, pendant les périodes de
décélération et de freinage.

Contrôle de marche
28

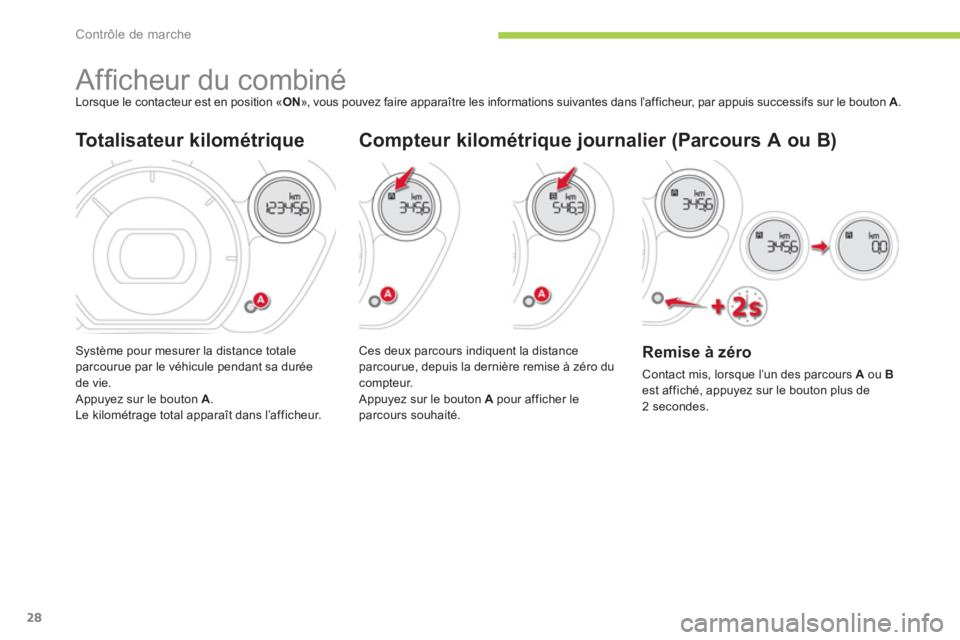

Affi cheur du combiné Lorsque le contacteur est en position « ON», vous pouvez faire apparaître les informations suivantes dans l’afficheur, par appuis successifs sur le bouton A.
Totalisateur kilométrique
Système pour mesurer la distance totaleparcourue par le véhicule pendant sa durée de vie.
Appuyez sur le bouton A.Le kilométrage total apparaît dans l’afficheur.


Remise à zéro
Contact mis, lorsque l’un des parcours Aou Best affiché, appuyez sur le bouton plus de
2 secondes.
Compteur kilométrique journalier (Parcours A ou B)
Ces deux parcours indiquent la distance
parcourue, depuis la dernière remise à zéro du
compteur.
Appuyez sur le bouton Apour afficher le parcours souhaité.
