CITROEN C-ZERO 2011 Upute Za Rukovanje (in Croatian)

8
Praktične informacije
99

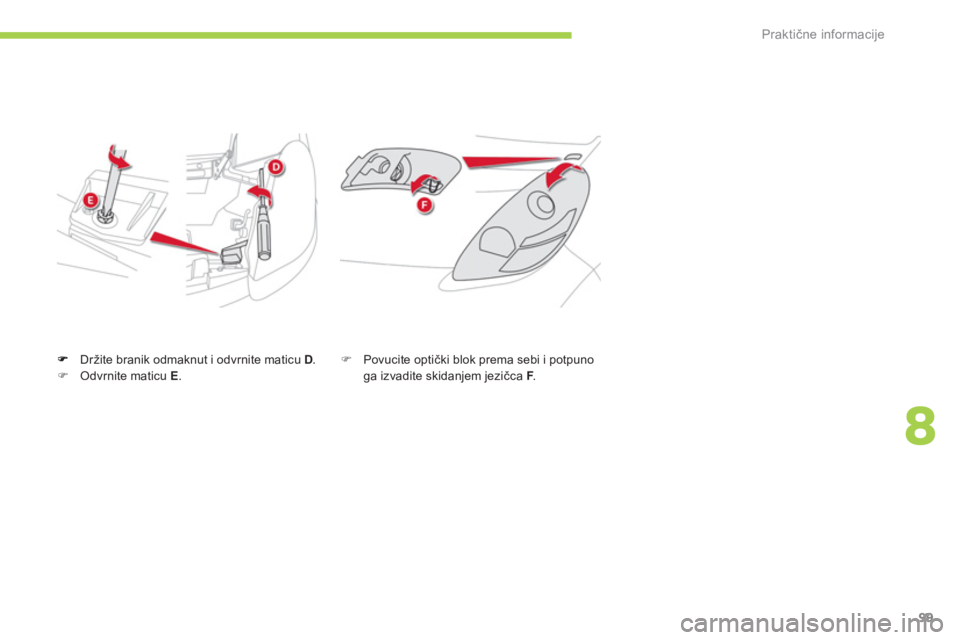

Držite branik odmaknut i odvrnite maticu D.)Odvrnite maticu E.) Povucite optički blok prema sebi i potpuno ga izvadite skidanjem jezičca F
.F

i
Praktične informacije
100

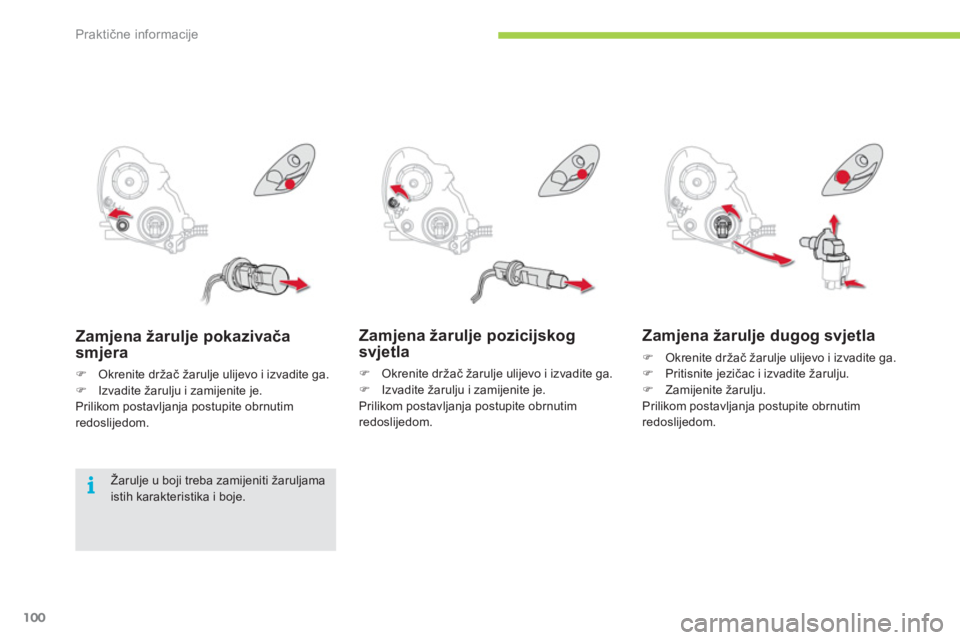

Zamjena žarulje pozicijskogsvjetla
)
Okrenite držač žarulje ulijevo i izvadite ga.)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim redoslijedom.

Zamjena žarulje dugog svjetla
)Okrenite držač žarulje ulijevo i izvadite ga. )Pritisnite jezičac i izvadite žarulju.)Zamijenite žarulju.
Prilikom postavljanja postupite obrnutim
redoslijedom.
Zamjena žarulje pokazivača
smjera
)Okrenite držač žarulje ulijevo i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutimredoslijedom.
Žarulje u boji treba zamijeniti žaruljama istih karakteristika i boje.

8
Praktične informacije
101
Zamjena žarulje kratkog svjetla
)Okrenite držač žarulje ulijevo i izvadite ga. )Pritisnite jezičac i izvadite žarulju.)Zamijenite žarulju.Prilikom postavljanja postupite obrnutimredoslijedom.


Zamjena žarulje prednjeg svjetla
za maglu/dnevnog svjetla
) Okrenite kotače do kraja, radi lakšeg
pristupa. ) Skinite kopče kojima je pričvršćen zaštitni
poklopac držača

i
i
Praktične informacije
102

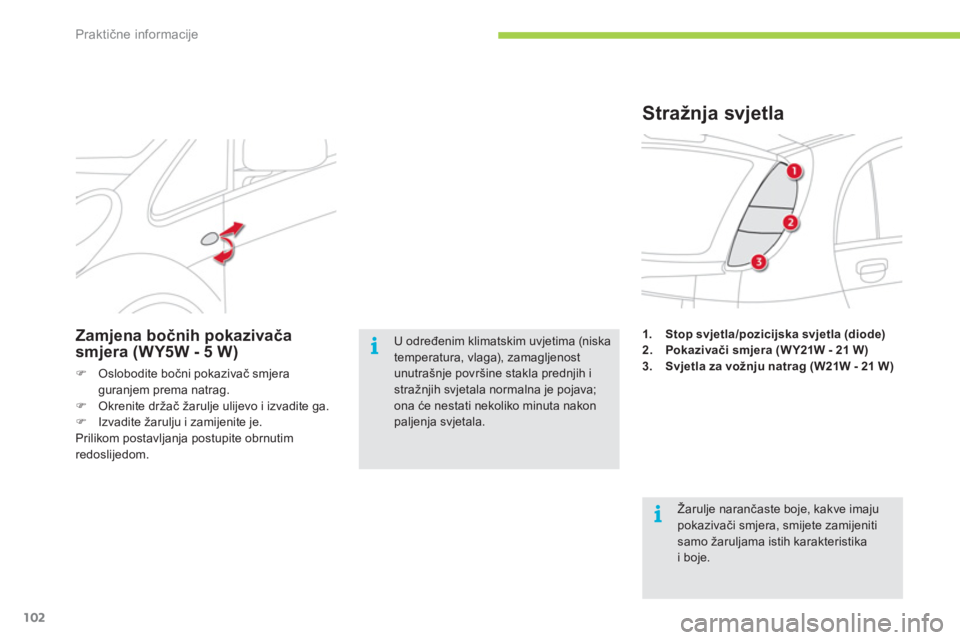

1.Stop svjetla/pozicijska svjetla (diode)2. Pokazivači smjera (W Y21W - 21 W)3.Svjetla za vožnju natrag (W21W - 21 W)
Stražnja svjetla

Žarulje narančaste boje, kakve imaju pokazivači smjera, smijete zamijeniti samo žaruljama istih karakteristikai boje.
U određenim klimatskim uvjetima (niska temperatura, vlaga), zamagljenost unutrašnje površine stakla prednjih istražnjih svjetala normalna je pojava; ona će nestati nekoliko minuta nakonpaljenja svjetala.

Zamjena bočnih pokazivača
smjera (WY5W - 5 W)
)Oslobodite bočni pokazivač smjeraguranjem prema natrag.)Okrenite držač žarulje ulijevo i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutimredoslijedom.

8
Praktične informacije
103

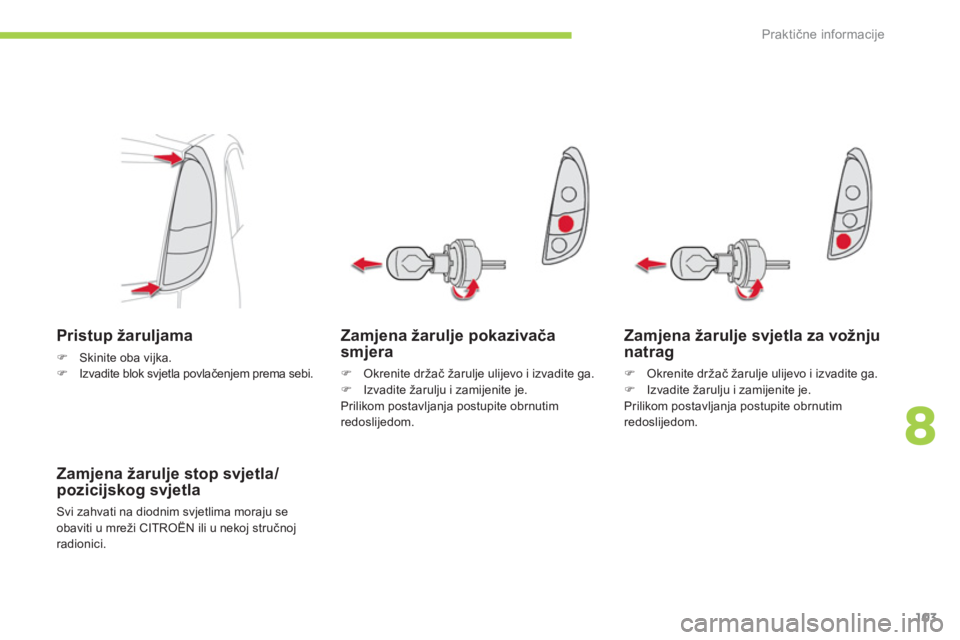

Zamjena žarulje pokazivača
smjera
) Okrenite držač žarulje ulijevo i izvadite ga. )
Izvadite žarulju i zamijenite je.Prilikom postavljanja postupite obrnutimredoslijedom.
Pristup žaruljama
)Skinite oba vijka.)Izvadite blok svjetla povlačenjem prema sebi.
Zamjena žarulje stop svjetla/pozicijskog svjetla
Svi zahvati na diodnim svjetlima moraju se
obaviti u mreži CITROËN ili u nekoj stručnoj
radionici.


Zamjena žarulje svjetla za vožnju
natrag
) Okrenite držač žarulje ulijevo i izvadite ga.)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.

Praktične informacije
104

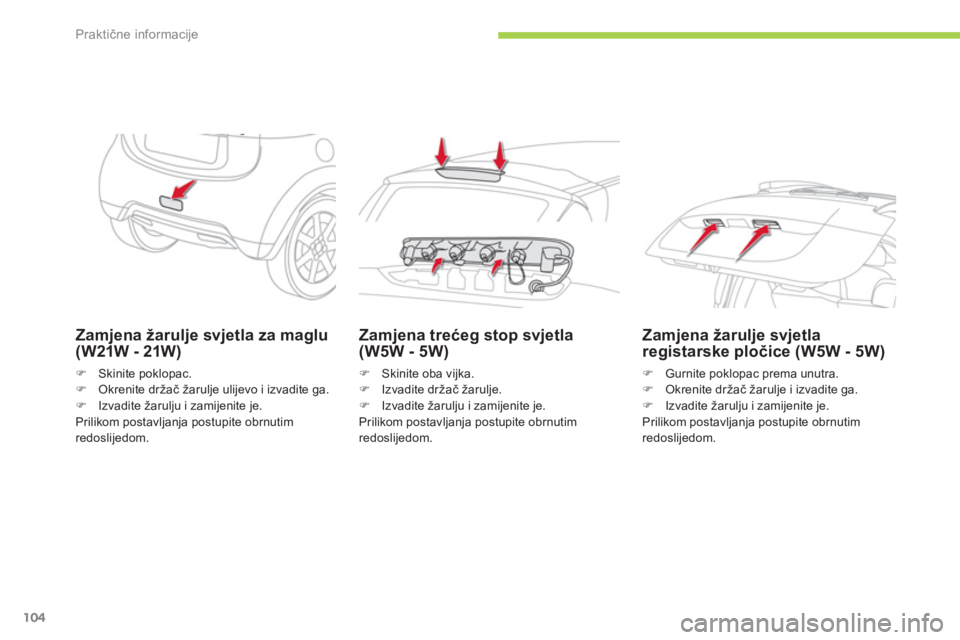

Zamjena žarulje svjetla za maglu(W21W - 21W)
)Skinite poklopac.)Okrenite držač žarulje ulijevo i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.


Zamjena trećeg stop svjetla(W5W - 5W)
)
Skinite oba vijka. )
Izvadite držač žarulje. )
Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redoslijedom.


Zamjena žarulje svjetla
registarske pločice (W5W - 5W)
)Gurnite poklopac prema unutra.)Okrenite držač žarulje i izvadite ga. )Izvadite žarulju i zamijenite je.
Prilikom postavljanja postupite obrnutim
redosli
jedom.

8
i
!
Praktične informacije
105

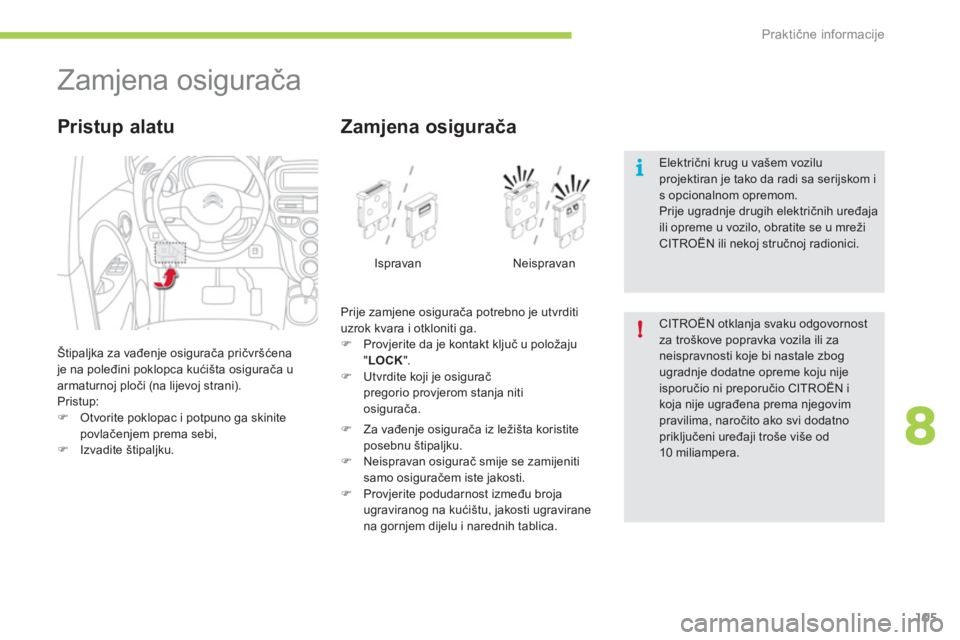

Zamjena osigurača

Štipaljka za vađenje osigurača pričvršćena je na poleđini poklopca kućišta osigurača u
armaturnoj ploči (na lijevoj strani).
Pristup:
)Otvorite poklopac i potpuno ga skinitepovlačenjem prema sebi,)Izvadite štipaljku.



Pristup alatu
Prije zamjene osigurača potrebno je utvrditi uzrok kvara i otkloniti ga.)
Provjerite da je kontakt ključ u položaju"LOCK".)
Utvrdite koji je osiguračpregorio provjerom stanja nitiosigurača.
Zamjena osigurača
Ispravan Neispravan
)
Za vađenje osigurača iz ležišta koristite
posebnu štipaljku. ) Neispravan osigurač smije se zamijenitisamo osiguračem iste jakosti.)
Provjerite podudarnost između brojaugraviranog na kući

Praktične informacije
106

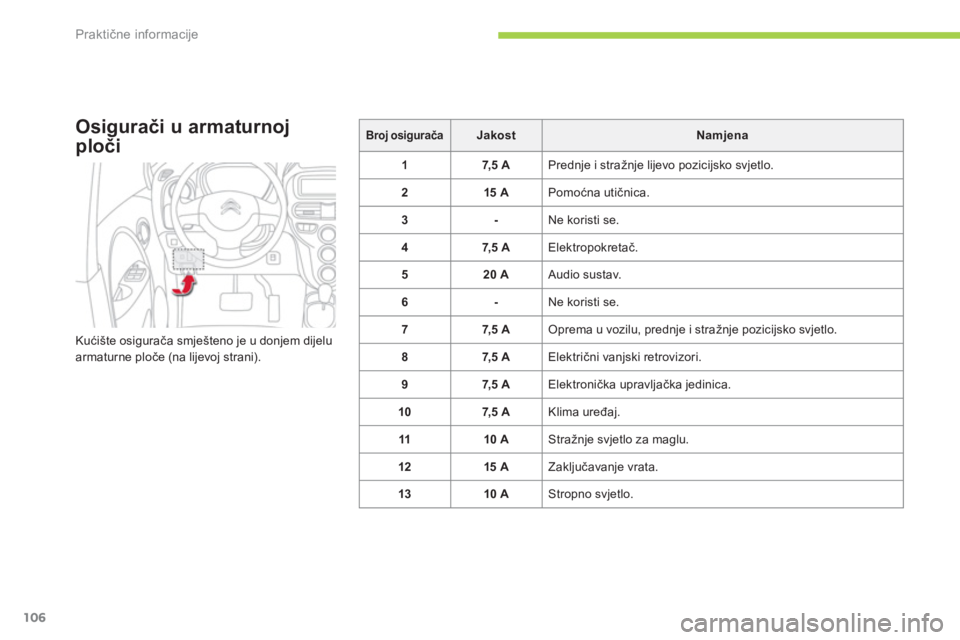

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u donjem dijeluarmaturne ploče (na lijevoj strani).
Broj osiguračaJakostNamjena
17,5 A
Prednje i stražnje lijevo pozicijsko svjetlo.
215 A
Pomoćna utičnica.
3- Ne koristi se.
47,5 A
Elektropokretač.
520
A Audio sustav.
6
- Ne koristi se.
7
7,5 A Oprema u vozilu, prednje i stražnje pozicijsko svjetlo.
87,5 A Električni vanjski retrovizori.
97,5 A
Elektronička upravljačka jedinica.
107,5 A
Klima uređaj.
1110 A Stražnje svjetlo za maglu.
1215 A
Zaključavanje vrata.
13 10 A
Stropno sv
jetlo.

8
Praktične informacije
107
Broj osiguračaJakostNamjena
14 15 A
Brisač stražnjeg stakla.
157, 5 A
Ploča s instrumentima.
167, 5 A Grijanje.
1720 A Grijači sjedala.
18 10 A Opcija.
1
97, 5 A Grijači vanjskih retrovizora.
2020 A
Brisač vjetrobrana.
217, 5 A
Zračni jastuci.
2230 A
Grijač stražnjeg stakla.
23
30 A Grijanje.
2
4- Ne koristi se.
2510 A Radio.
2
615 A
Osigurač kabine.


Pristup osiguračima

Vidi točku "Pristup alatu".

i
Praktične informacije
108
Broj osiguračaJakostNamjena
1-
Ne koristi se.
230 A
Interni osigurač.
340 A Elektromotor.
440 A
Ventilator hladnjaka.
5
40 A Električni podizači prozora.
6
30 A
Vakuum pumpa.
715 A
Računalo glavnog akumulatora.
815 A
Tr eće stop svjetlo.
915 A
Prednja svjetla za maglu.
1015 A
Pumpa za vodu.

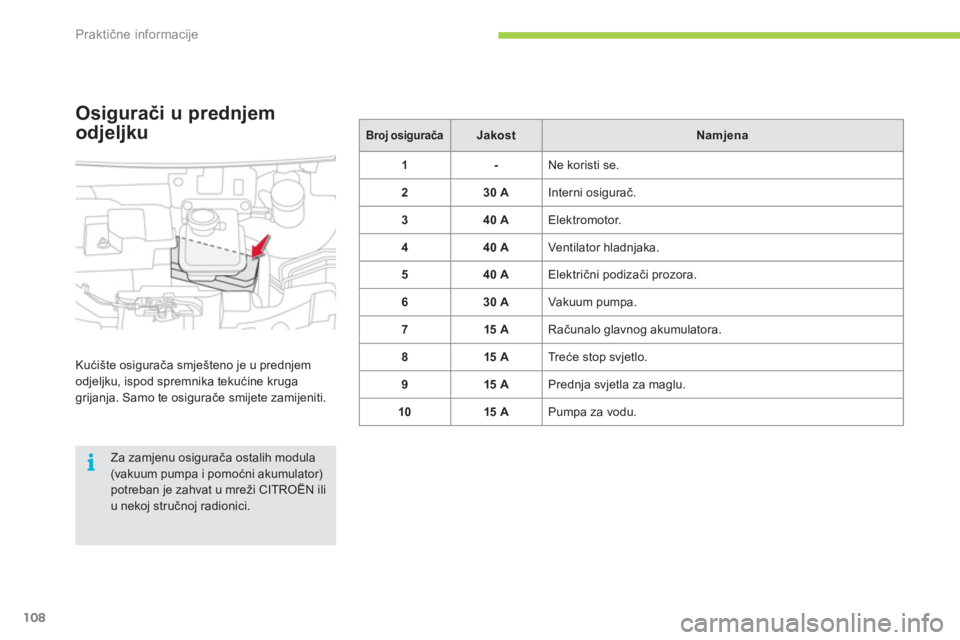

Osigurači u prednjem
od
jeljku
Kućište osigurača smješteno je u prednjem
odjeljku, ispod spremnika tekućine kruga grijanja. Samo te osigurače smijete zamijeniti.


Za zamjenu osigurača ostalih modula (vakuum pumpa i pomoćni akumulator)potreban je zahvat u mreži CITROËN iliu nekoj stručnoj radionici.
