CITROEN C-ZERO 2011 Upute Za Rukovanje (in Croatian)

1
!
Provjera rada
19
Kontrolne žaruljice
Žaruljice svojim paljenjem obavještavaju
vozača o radu nekog sustava (žaruljice
ukl
jučenosti ili isključenosti) ili o pojavljivanjuneke neispravnosti (žaruljice upozorenja).


Nakon uključivanja kontakta

Neke žaruljice upozorenja pale se na nekoliko sekunda nakon uključivanja kontakta.
Te iste

Provjera rada
20
Žaruljice uključenosti
Paljenje jedne od ovih žaruljica na ploči s instrumentima pokazuje da je odgovarajući sustav uključen.
ŽaruljicaStanjeUzrokRješenja/napomene



Lijevi pokazivač smjeraBljeskanje uz zvuk. Ručica svjetala je pomaknuta prema
dolje.


Desni pokazivačsmjeraBljeskanje uz zvuk. Ručica svjetala je pomaknuta prema gore.



Četiri žmigavcaBljeskanje uz zvuk. Funkcija četiri žmigavca uključena je prekidačem na armaturnoj ploči. Lijevi i desni pokazivač smjera i njihove žaruljice istovremeno bljeskaju.



Pozicijskasvjetlai/ili kratka svjetla
Stalno upaljena. Upaljena su pozicijska svjetla i/ili
kratka svjetla.


Prednja svjetlaza magluStalno upaljena. Uključena su prednja svjetla za maglu.Prednja svjetla za maglu gase se okretanjem prstena
za dva zakreta prema natrag.


Stražnje svjetloza magluStalno upaljena. Uključeno je stražnje svjetlo zamaglu.Stražnje svjetlo za maglu gasi se okretanjem prstenaprema natrag.



Dugo svjetloStalno upaljena. Sklopku svjetala povukli ste prema sebi. Opet povucite sklopku za povratak na kratko svjetlo.

1
Provjera rada
21
ŽaruljicaStanjeUzrokRješenja/napomene
Ready(spreman) Stalno upaljena,
uz zvučni signal u
trenutku paljenja. Vozilo
je spremno za vožnju. Možete pritisnuti papučicu gasa. Vrijeme do paljenja žaruljice odgovara trajanju
uspostavljanja napona u vozilu.


Parkirna kočnica

Stalno upaljena. Parkirna kočnica je pritegnuta ili nije potpuno otpuštena. Žaruljica se gasi nakon otpuštanja parkirne kočnice;pritom držite pritisnutu papučicu kočnice.
Poštujte pravila sigurnosti.
Više podataka o parkirnoj kočnici možete naći upoglavlju "Vožnja".
Punjenjeglavnog akumulatora (normalno ili brzo)
Stalno upaljena. U tijeku je punjenje glavnog akumulatora. Nakon završetka punjenja, žaruljica se gasi.
Bl
jeskanje. Kabel za punjenje je priključen na
utičnicu u vozilu, ali glavni akumulator se ne puni. Prov
jerite priključenost kabela za punjenje.

Provjera rada
22
Žaruljice isključenosti
Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom.

ŽaruljicaStanjeUzrokRješenja/napomene



Sustav zračnogjastukasuvozača
Stalno upaljena, na središnjoj konzoli.Prekidač u pretincu za rukavice
okrenut je u položaj "OFF".Prednji zračni jastuk suvozača je
isključen.Za ponovno ukl
jučivanje prednjeg zračnog jastukasuvozača, okrenite prekidač u položaj " ON ". Ta d a ne postavljajte dječju sjedalicu leđima u smjeru vožnje.
Provjerite položaj prekidača prije pokretanja vozila.
ESP/ASRstalno upaljena. Sustav ESP/ASR je isključen tipkom
u donjem dijelu armaturne ploče (nastrani vozača).
ESP/ASR je isključen.
ESP: dinamičko odr žavanje stabilnosti
ASR: sprečavanje proklizavanja kotača. Ukl
jučite sustav ESP/ASR pritiskom na tipku.Sustav ESP/ASR automatski postaje aktivan nakonpokretanja motora.

1
Provjera rada
23
Žaruljice upozorenja
Paljenje jedne od ovih žaruljica, dok motor radi ili u vožnji, upozorava na pojavljivanje neke neispravnosti na koju vozač mora reagirati.
Svaki puta kad se upali neka žaruljica upozorenja, vozač mora detaljnije utvrditi o čemu je riječ.
Slobodno se obratite mreži CITROËN ili nekoj stručnoj radionici.

ŽaruljicaStanjeUzrokRješenja/napomene



Kočnice

Stalno upaljena. Značajan pad razine tekućine za
kočnice u krugu kočenja. iliNeispravnost ser vo uređaja kočnica. Obavezno zaustavite vozilo u na
jboljim uvjetima sigurnosti.
Dolijte odgovarajuću tekućinu za kočnice CITROËN.
Ako se problem time ne riješi, dajte provjeriti krug u mreži CITROËN ili u nekoj stručnoj radionici.
+
Stalno upaljena, uz
žaruljicu ABS. Neispravnost elektroničkog
razdjelnika kočenja (REF). Obavezno zaustavite vozilo u najboljim uvjetima sigurnosti.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnojradionici.



Sprečavanje blokiranja kotača (ABS)

Stalno upaljena. Neispravnost sustava sprečavanja
blokiranja kotača. U vozilu i dalje radi klasično kočenje.
Vozite oprezno, umjerenom brzinom i što prije se
obratite mreži CITROËN ili nekoj stručnoj radionici.

Provjera rada
24
ŽaruljicaStanjeUzrokRješenja/napomene
Dinamičkoodržavanjestabilnosti i sprečavanjeproklizavanjakotača (ESP/ASR)
Bljeskanje. Djelovanje sustava ESP/ASR.Sustavi optimiziraju voznost i poboljšavaju stabilnost
držanja smjera.
Prilagodite vožnju i vozite umjerenom brzinom.
Stalno upaljena. Neispravnost sustava ESP/ASR. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.
+



Otvorena vrataStalno upaljena, uz
zvučni signal. Neka vrata ili poklopac pr tljažnika ostali su otvoreni. Zatvorite otvorena vrata ili prtljažnik.


Punjenjepomoćnogakumulatora
Stalno upaljena. Neispravnost kruga punjenjapomoćnog akumulatora (prljave ili
otpuštene stezaljke, neispravnost pretvarača...).Žaruljica se mora ugasiti nakon pokretanja motora.

Ako se ne ugasi, obratite se mreži CITROËN ili nekoj stručnoj radionici.
Električni servoupravljačStalno upaljena. Neispravnost električnog servo
upravljača. Vozite oprezno umjerenom brzinom.
Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.

1
Provjera rada
25
ŽaruljicaStanjeUzrokRješenja/napomene


Zračni jastuci

Privremeno upaljena. Nakon uključivanja kontakta, ova
žaruljica pali se na nekoliko sekunda,
zatim se gasi.
Ako se ne ugasi, obratite se mreži CITROËN ili nekojstručnoj radionici.

Stalno upaljena. Neispravnost nekog zračnogjastuka ili pirotehničkog zatezačasigurnosnog pojasa. Dajte provjeriti u mre

Provjera rada
26

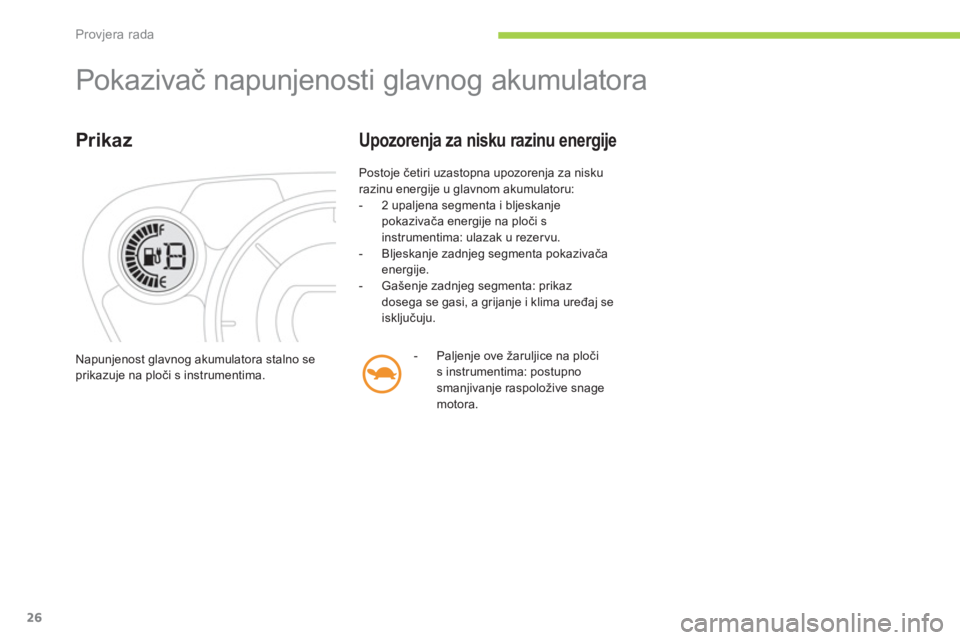

Pokazivač napunjenosti glavnog akumulatora
Prikaz

Postoje četiri uzastopna upozorenja za niskurazinu energije u glavnom akumulatoru:


- 2 upaljena segmenta i bljeskanje
pokazivača energije na ploči s
instrumentima: ulazak u rezervu.

- Bljeskanje zadnjeg segmenta pokazivačaenergije.

- Gašenje zadnjeg segmenta: prikaz dosega se gasi, a grijanje i klima uređaj se
isključuju.

Upozorenja za nisku razinu energije
- Paljenje ove žaruljice na pločis instrumentima: postupnosmanjivanje raspoložive snagemotora.
Napun
jenost glavnog akumulatora stalno se prikazuje na ploči s instrumentima.

1
Provjera rada
27

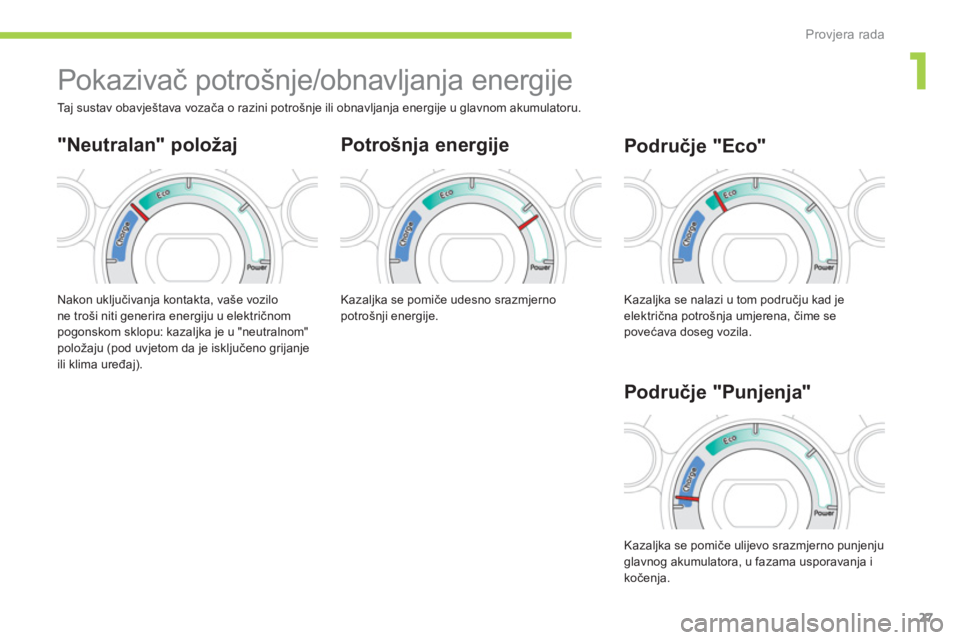

Pokazivač potrošnje/obnavljanja energije
Potrošnja energije

Nakon uključivanja kontakta, va

Provjera rada
28








Ekran na ploči s instrumentima Kad je kontakt ključ u polo
