CITROEN C-ZERO 2012 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.3 MB
Page 91 of 166
8
!
i
Praktiske opplysninger
89
Lad ikke batteriet uten først å ha koblet
fra kabelskoene og tatt batteriet ut fra
rommet foran.
Koble ikke fra kabelskoene når lampen
"Ready" (klar) er tent, heller ikke når
bilen er under lading.
Før frakobling
Før frakobling av batteriet må du vente i
2 minutter etter at tenningen er slått av.
Batteriene innholder giftige
substanser slik som sulfatsyre og
bly. Disse må elimineres i henhold til
lovforskrifter og skal ikke under noen
omstendighet kastes sammen med
husholdningsavfall.
Levér små batterier og bilbatterier til et
oppsamlingssted for spesialavfall.
)
Koble fra polskoen (-).
)
Løft opp beskyttelsesdekslet til
polskoen (+) 2 .
)
Skru løs mutteren 3 .
)
Koble fra kabelen til poskoen (+).
)
Ta ut batteriet.
)
Lad opp batteriet ved å overholde
brukerveiledningen som er gitt av
fabrikanten for laderen.
)
Koble til batteriet ved å begynne med
kabelen til pol (+).
Etter tilkobling
Etter enhver tilkobling av batteriet,
sett på tenningen og vent i 1 minutt før
motoren star tes, slik at de elektroniske
systemene reinitialiseres. Hvis det
likevel forekommer små forstyrrelser,
ta kontakt med CITROËN-
forhandlernett eller et kvalifisert
verksted.
Husk å foreta reinitialisering
av bilradioen ved å konsultere
korresponderende kapittel.
Kontroller at poler og kabelsko er rene.
Hvis de er dekket av sulfat (hvitaktig
eller grønnaktig belegg), demonter og
rengjør.

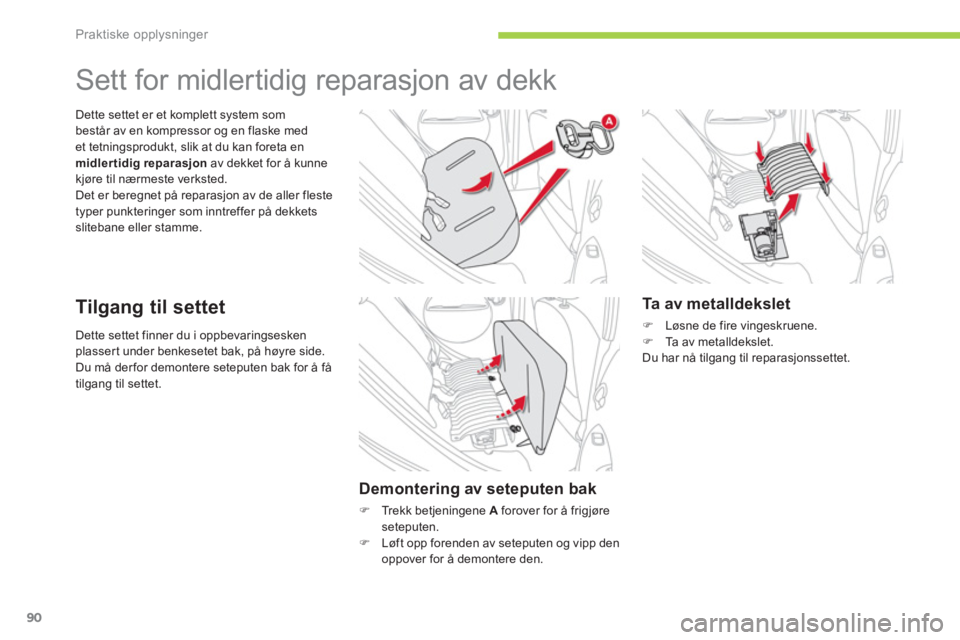

Page 92 of 166
Praktiske opplysninger
90
Dette settet finner du i oppbevaringsesken
plassert under benkesetet bak, på høyre side.
Du må der for demontere seteputen bak for å få
tilgang til settet. Dette settet er et komplett system som
består av en kompressor og en flaske med
et tetningsprodukt, slik at du kan foreta en
midlertidig
reparasjon
av dekket for å kunne
kjøre til nærmeste verksted.
Det er beregnet på reparasjon av de aller fleste
typer punkteringer som inntreffer på dekkets
slitebane eller stamme.
Sett for midlertidig reparasjon av dekk
Tilgang til settet
Demontering av seteputen bak
)
Trekk betjeningene A
forover for å frigjøre
seteputen.
)
Løft opp forenden av seteputen og vipp den
oppover for å demontere den.
Ta av metalldekslet
)
Løsne de fire vingeskruene.
)
Ta av metalldekslet.
Du har nå tilgang til reparasjonssettet.

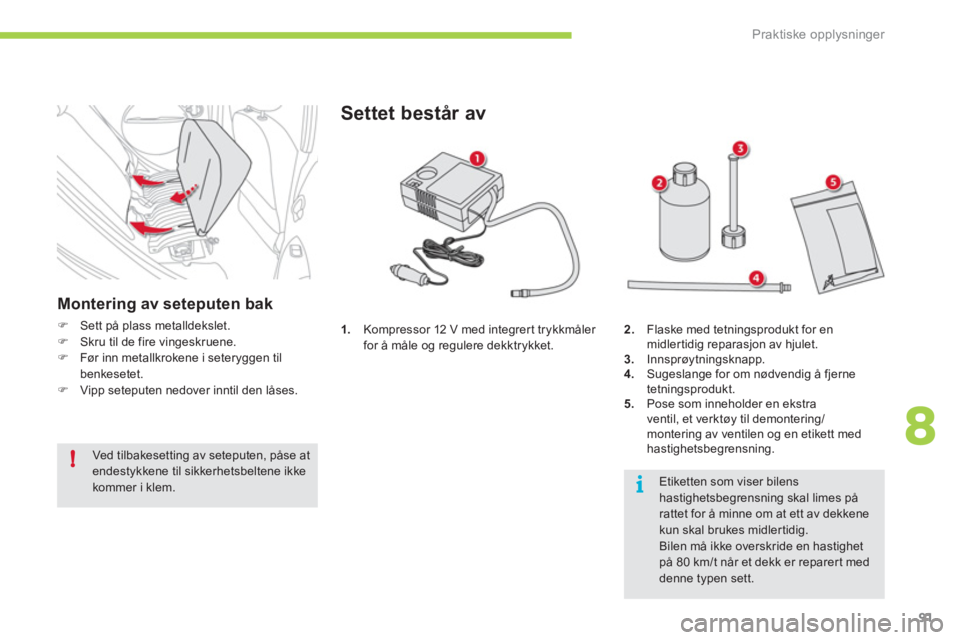

Page 93 of 166
8
i
!
Praktiske opplysninger
91
1.
Kompressor 12 V med integrer t trykkmåler
for å måle og regulere dekktrykket.
Settet består av
2.
Flaske med tetningsprodukt for en
midlertidig reparasjon av hjulet.
3.
Innsprøytningsknapp.
4.
Sugeslange for om nødvendig å fjerne
tetningsprodukt.
5.
Pose som inneholder en ekstra
ventil, et verktøy til demontering/
montering av ventilen og en etikett med
hastighetsbegrensning.
Etiketten som viser bilens
hastighetsbegrensning skal limes på
rattet for å minne om at ett av dekkene
kun skal brukes midlertidig.
Bilen må ikke overskride en hastighet
på 80 km/t når et dekk er reparert med
denne typen sett.
Montering av seteputen bak
)
Sett på plass metalldekslet.
)
Skru til de fire vingeskruene.
)
Før inn metallkrokene i seteryggen til
benkesetet.
)
Vipp seteputen nedover inntil den låses.
Ved tilbakesetting av seteputen, påse at
endestykkene til sikkerhetsbeltene ikke
kommer i klem.
Page 94 of 166
!
i
Praktiske opplysninger
92
Fremgangsmåte ved reparasjon
1. Tetting
)
Slå av tenningen.
)
Kryss av det punkterte hjulet på etiketten
for hastighetsbegrensning, lim etiketten på
bilens ratt slik at du husker at et hjul bare
skal brukes midlertidig.
)
Rist flasken med tetningsprodukt, ta av
korken og skru på innsprøytningsslangen.
)
Ta av korken på ventilen til dekket som
skal repareres.
)
Skru løs ventilen ved hjelp av verktøyet for
demontering/montering og oppbevar den
på et rent sted.
)
Koble den hvite slangen til ventilen på
dekket som skal repareres.
)
Trykk på flasken med tetningsprodukt
(hodet ned) flere ganger med hånden for å
sprøyte alt
produktet inn i dekket.
)
Fjern innsprøytningsslangen.
)
Sett på plass ventilen og skru den til ved
hjelp av verktøyet.
Vær oppmerksom på at væsken er giftig (eks.: etylen-glykol, kolofonium...) ved svelging og
at den er irriterende for øynene.
Oppbevares utilgjengelig for barn.
Siste forbruksdato for væsken står oppført på flasken.
Etter bruk, kast ikke flasken ute i naturen, ta den med til CITROËN-forhandlernett eller til
en miljøstasjon.
Glem ikke å kjøpe en ny flaske hos CITROËN-forhandlernett eller hos et kvalifiser t verksted.
Unngå å fjerne fremmedlegemer som
har trengt seg inn i dekket.
Page 95 of 166
8
!
i
Praktiske opplysninger
93
2. Oppumping
)
Kontroller at bryteren A
til kompressoren
står på posisjon "OFF".
)
Rull slangen B
til kompressoren helt ut.
)
Koble slangen til ventilen på dekket som er
tettet.
)
Koble den elektriske kontakten til bilens
12 V-kontakt (kontakt i posisjon "ON" eller
"ACC ").
)
Star t kompressoren ved å dreie bryteren A
til
posisjon "ON"
.
)
Bruk kompressoren til å regulere trykket
i overensstemmelse med etiketten med
bilens dekktrykk, plassert ved førerdøren.
Et stor trykktap viser at lekkasjen ikke er
godt tettet, ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted
for å få veihjelp.
)
Fjern kompressoren og legg settet på
plass.
)
Kjør øyeblikkelig avgårde med redusert
hastighet (maks. 80 km/t) og begrens
kjøredistansen til ca. 200 km.
Besøk så snart som mulig CITROËN-
forhandlernett eller et kvalifisert
verksted.
Husk å informere teknikeren om at
du har brukt dette settet. Etter en
diagnostisering, vil du få vite om dekket
kan repareres eller som det må skiftes.
Hvis du ikke oppnår ønsket trykk etter
fem til syv minutter, kan ikke dekkes
repareres. Ta kontakt med CITROËN-
forhandlernett eller et kvalifisert
verksted for å få veihjelp.
Page 96 of 166
i
Praktiske opplysninger
94
Skifte et hjul
Nødvendig verktøy
- En jekk: brukes til å løfte opp bilen.
- En hjulnøkkel: brukes til å demontere
hjulboltene.
- En sveiv: brukes til å folde ut jekken.
Disse verktøyene leveres ikke sammen med
bilen.
Parkering av bilen
Stans bilen på et sted der den ikke
forstyrrer trafikken: i den grad det
lar seg gjøre, skal bilen settes på et
vannrett, stabilt underlag der den
ikke glir.
Trekk til parkeringsbremsen, slå av
tenningen og plasser velgerspaken på
posisjon P
slik at hjulene blokkeres.
Plasser eventuelt en støttekloss under
det hjulet som sitter skrått over det
hjulet som skal skiftes.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk; bruk en
garasjejekk.
Page 97 of 166
8
Praktiske opplysninger
95
)
Frigjør boltene med hjulnøkkelen.
)
Plasser jekken i en av de to jekkfestene A
(foran) eller B
(bak) under bilen, så nær
som mulig hjulet som skal skiftes.
Demontering av hjulet
)
Fold ut jekken med sveiven til sålen
kommer i kontakt med bakken. Påse at
sålen på jekken er loddrett i forhold til
festet A
eller B
som brukes.
)
Løft opp bilen til det er tilstrekkelig plass
mellom hjulet og bakken.
)
Fjern hjulboltene og oppbevar dem på et
rent sted.
)
Frigjør hjulet.
Page 98 of 166
i
Praktiske opplysninger
96
Montering av hjulet
)
Plasser hjulet på navet.
)
Stram til boltene for hånd.
)
Foreta en forhåndstiltrekking av boltene
ved hjelp av hjulnøkkelen.
)
Senk bilen helt ned.
)
Fold sammen jekken og fjern den.
)
Blokker boltene ved hjelp av hjulnøkkelen.
Etter skifte av hjul
Få tilstrammingen av boltene og
trykket i det nye hjulet kontrollert hos
CITROËN-forhandlernett eller hos et
kvalifiser t verksted.
Page 99 of 166
8
!
Praktiske opplysninger
97
Skifte en pære
1.
Blinklys
(W21W - 21 W).
2.
Parklys (W5W - 5 W).
3.
Fjernlys (HB3 - 60 W).
4.
Nærlys
(H11 - 55 W).
Lyktene er utstyr t med glass av
polykarbonat, dekket med en
beskyttende lakk:
)
de skal ikke rengjøres med
en tørr eller slipende klut,
heller ikke med et rense- eller
oppløsningsmiddel,
)
bruk en svamp og såpevann,
)
ved bruk av høytrykksvask på
gjenstridig smuss, rett ikke strålen
for lenge mot lykter, lys og deres
omgivelsene for å unngå å skade
lakken eller pakningene.
)
Berør ikke pæren direkte med
fingrene, bruk en klut som ikke loer.
Utskifting av halogenpærer må gjøres
etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige
forbrenninger).
Det kreves at det bare brukes pærer av
typen antiultrafiolett (UV) slik at lyktene
ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.
Frontlyk ter
5.
Tåkelys foran
(H8 - 35 W).
6.
Kjørelys
(P13W - 13 W).
Page 100 of 166
Praktiske opplysninger
98
)
Løft opp dekslet B
med en skrutrekker
beskyttet med en klut.
)
Løsne festeskruen C
inntil hodet på
mutteren berører bekledningen.
)
Fjern, ved hjelp av en skrutrekker, klipsene
som holder støtfangeren.
)
Løft støtfangeren forsiktig opp. For å skifte en defekt pære, må du på forhånd
ta ut lyktehuset.
For å ta ut lyktehuset:
)
Åpne panseret.
)
Trykk på sluttstykket A
for å frigjøre
kontakten.
Tilgang til pærene
