Page 5 of 177
.
.
Inhoudsopgave
2
ISOFIX-kinderzitjes 67
Kinderslot 70
Veilig vervoeren van kinderen
Richtingaanwijzers 71
Alarmknipperlichten 71
Claxon 71
Urgence-oproep of Assistance-oproep 72
Hulpsystemen bij het remmen 72
Stabiliteitscontrolesystemen 74
Veiligheidsgordels 75
Airbags 78
Veiligheid
Laden van de tractiebatterij 82
12V-accu 88
Bandenreparatieset 92
Wiel ver wisselen 96
Een lamp ver vangen 99
Zekeringen vervangen 107
Ruitenwisserblad vervangen 112
Slepen van de auto 112
Aanwijzingen voor het wassen 113
Accessoires 113
Praktische informatie
Voor klep 116
Ruimte onder de voorklep 117
Achtercompartiment 118
Niveaus controleren 119
Controles 121
Onderhoud
Motortype en tractiebatterij 122
Gewichten 123
Afmetingen 124
Identifi catie 125
Technische gegevens
Urgence-oproep of Assistance-oproep 127
Autoradio 129
Audio en datacommunicatie
Zoeken op afbeelding
Tr e f w o o r d e n r e g i s t e r
Page 15 of 177
.Eerste kennismaking
13
Veiligheid voor alle inzittenden
1.
Open het dashboardkastje. 2.Steek de sleutel in de schakelaar.3.Selecteer de stand:"ON"
(inschakelen) wanneer een passagier op
de voorstoel zit of een kinderzitje voor ver voer
met het gezicht in de rijrichting is bevestigd,
"OFF"
(uitschakelen) wanneer een
kinderzitje voor ver voer met de rug in de rijrichting is bevestigd.
Airbag voorpassagier
Met behulp van de twee ringen Atussen de
rugleuning en de zitting van de zitplaats kunt u een ISOFIX-kinderzitje bevestigen.
De ring B
aan de bovenzijde van de
rugleuning is bestemd voor de bovenste riem,
TOP TETHER
genaamd.
ISOFIX-bevestigingen
79
Kinderbeveiliging
A.
Geblokkeerd.B.
Vrijgegeven.
7
0
67
Page 64 of 177
Veilig vervoeren van kinderen
62
Algemene informatie met betrekking tot kinderzitjes
Volg voor een optimale veiligheid de volgendeadviezen op:
- conform de Europese wetgeving dienen
kinderen jonger dan 12 jaar of kleiner dan 1,50 m in gehomologeerde, aan
het lichaamsgewicht aangepaste
kinderzitjesop met veiligheidsgordels of
ISOFIX-bevestigingen uitgeruste plaatsen
te worden vervoerd * , -de veiligste plaats voor het vervoeren
van een kind is volgens de statistieken
een plaats op de achterbank van uw
auto,- kinderen tot 9 kg moeten zowel
voor- als achterin met de rug in de rijrichting worden vervoerd.
CITROËNbeveelt u aan kinderen op de achterzitplaatsen
van uw auto tevervoeren:-
met de rug in de rijrichting
tot 2 jaar, -
met het gezicht in de rijrichtingvanaf 2 jaar. Hoewel CITROËN bi
j het ontwerp van uw auto veel aandacht heeft besteed aan
veiligheidsvoorzieningen voor uw kinderen, is hun veiligheid natuurlijk ook afhankelijk van uzelf.
*
De regels voor het ver voeren van kinderen
zijn per land verschillend. Informeer hiervoor naar de wetgeving in uw land.
Page 67 of 177
6
Veilig vervoeren van kinderen
65

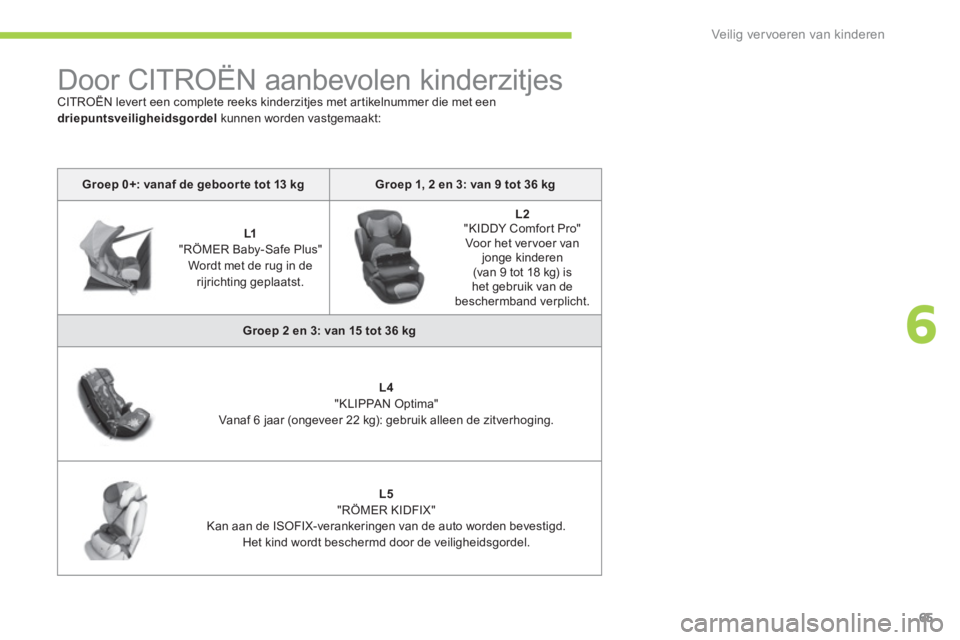

Door CITROËN aanbevolen kinderzitjes
CITROËN lever t een complete reeks kinderzitjes met ar tikelnummer die met eendriepuntsveiligheidsgordel
kunnen worden vastgemaakt:
Groep 0+: vanaf de geboor te tot 13 kgGroep 1, 2 en 3: van 9 tot 36 kg
L1"RÖMER Baby-Safe Plus"
Wordt met de rug in derijrichting geplaatst.
L2"KIDDY Comfort Pro" Voor het vervoer vanjonge kinderen (van 9 tot 18 kg) ishet gebruik van de
beschermband verplicht.
Groep 2 en 3: van 15 tot 36 kg
L4 "KLIPPAN Optima"Vanaf 6 jaar (ongeveer 22 kg): gebruik alleen de zitverhoging.
L5 "RÖMER KIDFIX"
Kan aan de ISOFIX-verankeringen van de auto worden bevestigd.
Het kind wordt beschermd door de veiligheidsgordel.
Page 68 of 177
Veilig vervoeren van kinderen
66

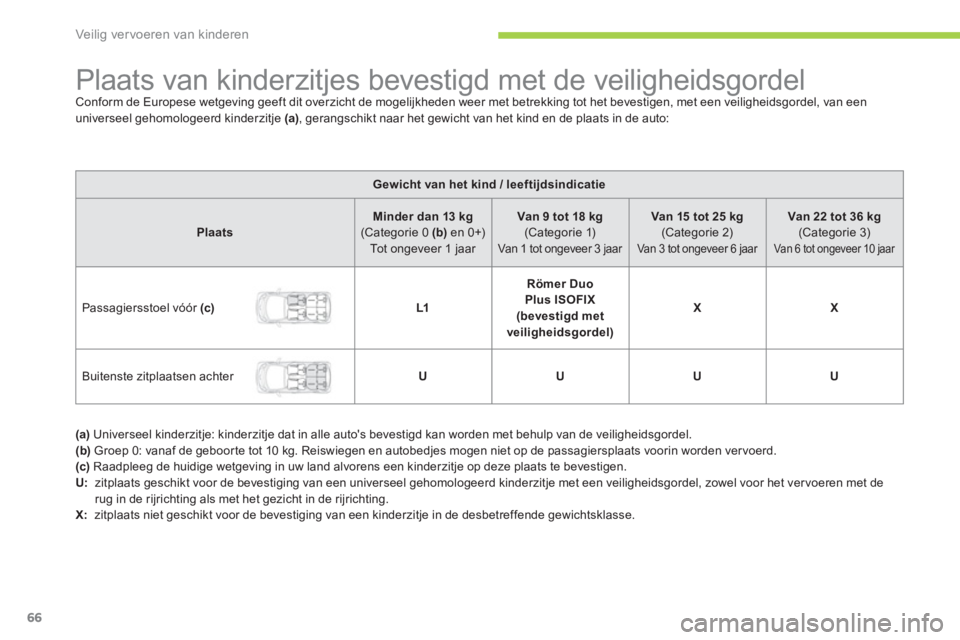

Plaats van kinderzitjes bevestigd met de veiligheidsgordel Conform de Europese wetgeving geeft dit overzicht de mogelijkheden weer met betrekking tot het bevestigen, met een veiligheidsgordel, van een
universeel gehomologeerd kinderzitje (a), gerangschikt naar het gewicht van het kind en de plaats in de auto:
Gewicht van het kind / leeftijdsindicatie
PlaatsMinder dan 13 kg(Categorie 0 (b) en 0+)To t o ngeveer 1 jaar
Van 9 tot 18 kg(Categorie 1)
Van 1 tot ongeveer 3 jaar
Van 15 tot 25 kg(Categorie 2)
Van 3 tot ongeveer 6 jaar
Van 22 tot 36 kg(Categorie 3)Van 6 tot ongeveer 10 jaar
Passagiersstoel vóór (c)L1
Römer Duo Plus ISOFIX(bevestigd met
veiligheidsgordel)
XX
Buitenste zitplaatsen achter UUUU
(a)
Universeel kinderzitje: kinderzitje dat in alle auto's bevestigd kan worden met behulp van de veiligheidsgordel. (b)Groep 0: vanaf de geboor te tot 10 kg. Reiswiegen en autobedjes mogen niet op de passagiersplaats voorin worden vervoerd. (c)
Raadpleeg de huidige wetgeving in uw land alvorens een kinderzitje op deze plaats te bevestigen. U:
zitplaats geschikt voor de bevestiging van een universeel gehomologeerd kinderzitje met een veiligheidsgordel, zowel voor het vervoeren met de
rug in de rijrichting als met het gezicht in de rijrichting. X: zitplaats niet geschikt voor de bevestiging van een kinderzitje in de desbetreffende gewichtsklasse.
Page 69 of 177
6
Veilig vervoeren van kinderen
67

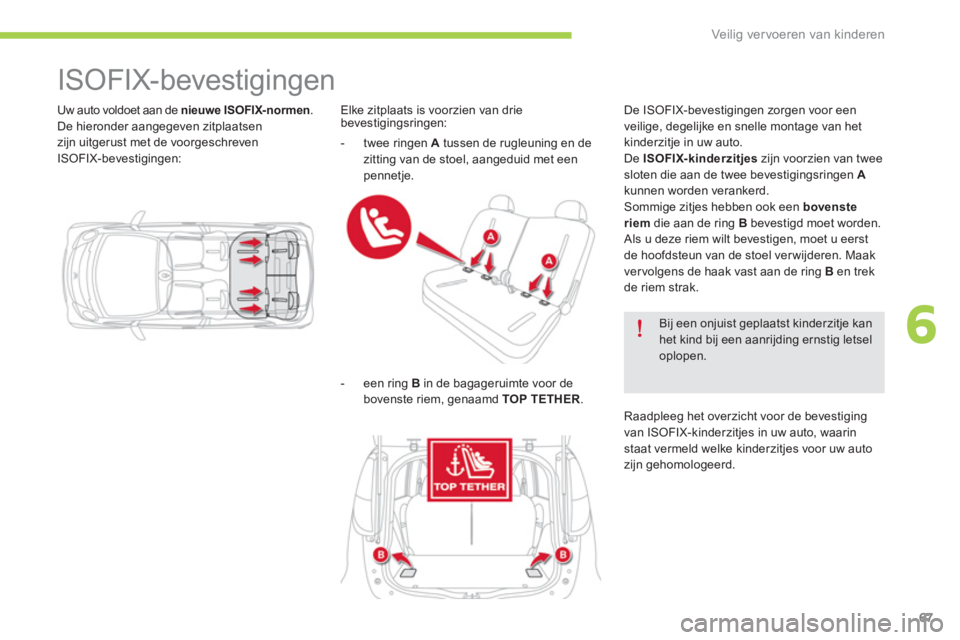

Uw auto voldoet aan de nieuwe ISOFIX-normen.
De hieronder aangegeven zitplaatsen
zijn uitgerust met de voorgeschreven
ISOFIX-bevestigingen:
ISOFIX-bevestigingen
Elke zitplaats is voorzien van drie
bevestigingsringen:De ISOFIX-bevestigingen zorgen voor een
veilige, degelijke en snelle montage van het
kinderzitje in uw auto.
De ISOFIX-kinderzitjeszijn voorzien van twee sloten die aan de twee bevestigingsringen Akunnen worden verankerd.
Sommige zitjes hebben ook een bovenste
riem die aan de ring Bbevestigd moet worden.
Als u deze riem wilt bevestigen, moet u eerst
de hoofdsteun van de stoel ver wijderen. Maak
ver volgens de haak vast aan de ring Ben trek de riem strak.
Bij een onjuist geplaatst kinderzitje kan het kind bij een aanrijding ernstig letseloplopen.
Raadplee
g het overzicht voor de bevestiging
van ISOFIX-kinderzitjes in uw auto, waarinstaat vermeld welke kinderzitjes voor uw auto
zijn gehomologeerd. - een rin
g B
in de bagageruimte voor de bovenste riem, genaamd TOP TETHER.
- twee ringen A
tussen de rugleuning en dezitting van de stoel, aangeduid met een
pennetje.
Page 70 of 177
Veilig vervoeren van kinderen
68

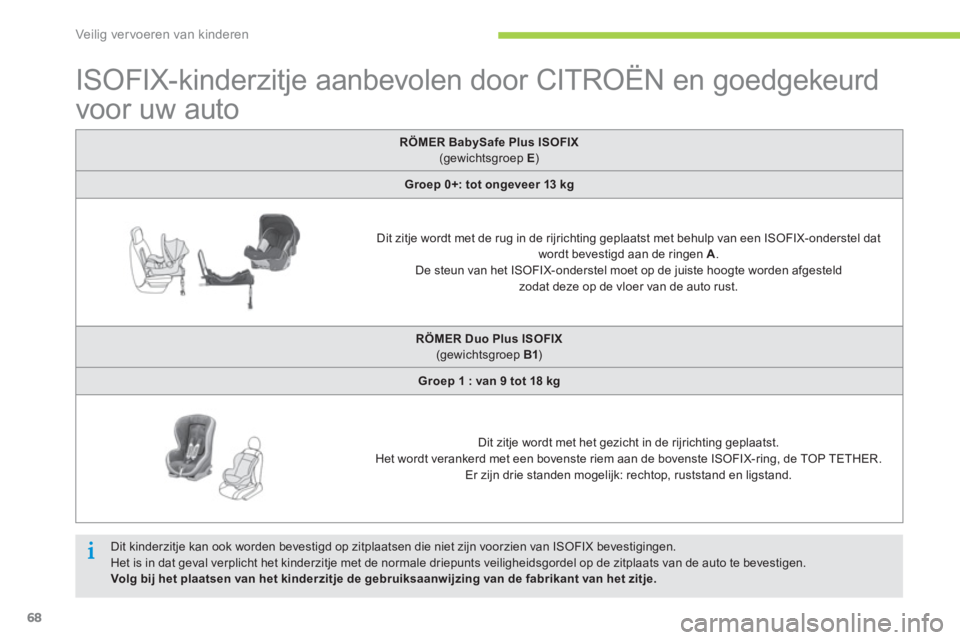

ISOFIX-kinderzitje aanbevolen door CITROËN en goedgekeurd
voor uw auto
RÖMER BabySafe Plus ISOFIX
(gewichtsgroep E)
Groep 0+: tot ongeveer 13 kg
Dit zit
je wordt met de rug in de rijrichting geplaatst met behulp van een ISOFIX-onderstel dat
wordt bevestigd aan de ringen A.De steun van het ISOFIX-onderstel moet op de juiste hoogte worden afgesteld zodat deze op de vloer van de auto rust.
RÖMER Duo Plus ISOFIX(gewichtsgroep B1)
Groep 1 : van 9 tot 18 kg
Dit zitje wordt met het gezicht in de rijrichting geplaatst.Het wordt verankerd met een bovenste riem aan de bovenste ISOFIX-ring, de TOP TETHER.Er zijn drie standen mogelijk: rechtop, ruststand en ligstand.
Dit kinderzitje kan ook worden bevestigd op zitplaatsen die niet zijn voorzien van ISOFIX bevestigingen.
Het is in dat geval verplicht het kinderzitje met de normale driepunts veiligheidsgordel op de zitplaats van de auto te bevestigen.Volg bij het plaatsen van het kinderzitje de gebruiksaanwijzing van de fabrikant van het zitje.
Page 71 of 177
6
Veilig vervoeren van kinderen
69
Overzicht bevestiging ISOFIX-kinderzitjes Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een plaats in de
auto voorzien van ISOFIX-bevestigingen. Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een letter ( A
t/m AG ).
IUF:
zitplaats geschikt voor de bevestiging van een universeel gehomologeerd ISO
FIX-kinderzitje voor het ver voer met het "gezicht in de rijrichting" eneen bovenste riem.
X
:plaats niet geschikt voor het bevestigen van een ISOFIX-kinderzitje uit de aangegeven gewichtsgroep.
Gewicht van het kind
/ leeftijdsindicatie
Tot 10 kg(groep 0)Tot ca.6 maanden
Tot 10 kg (groep 0) Tot 13 kg (groep 0+)
Tot ca. 1 jaar
Van 9 tot 18 kg (groep 1)Van ca. 1 tot ca. 3 jaar
Type ISOFIX-kinderzitjeReiswieg*"rug in de rijrichting""rug in derijrichting""gezicht in de rijrichting"
ISOFIX-maatFGCDECDABB1
ISOFIX-kinderzitjes universeel en semi-universeel geschiktvoor bevestiging op de buitenste zitplaatsen achter
XXXRÖMER
BabySafe Plus
I
SOFIXXXIUF
*
Reiswiegen en "autobedjes" mogen niet op de passagiersstoel vóór worden bevestigd.
Page 156 of 177

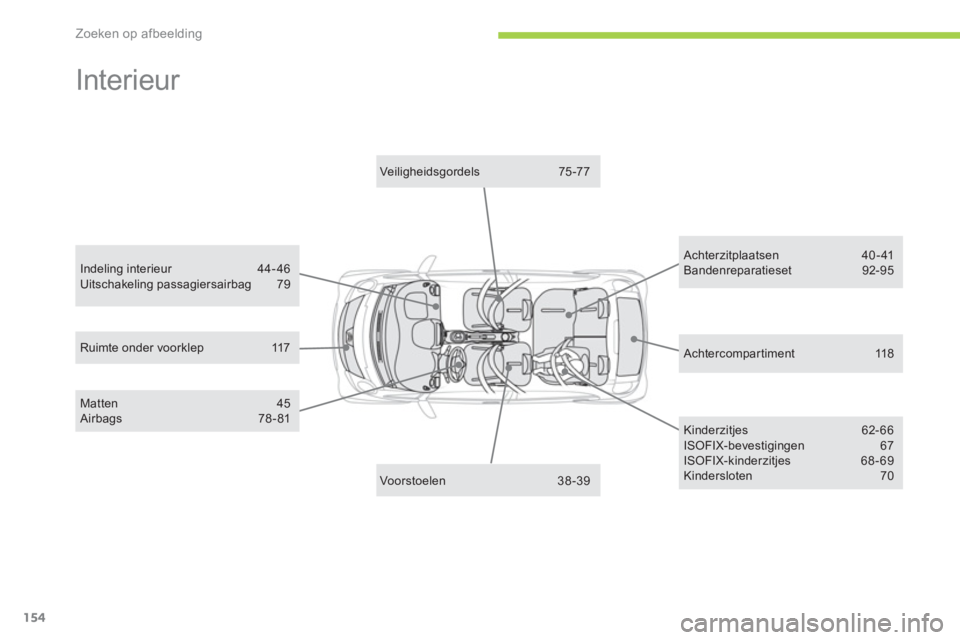

Zoeken op afbeelding
154
Interieur
Achtercompartiment 118 Ruimte onder voorklep 117
Veiligheidsgordels 75 -77
Achterzitplaatsen 40-41 Bandenreparatieset 92-95
Matten 45 Airbags 78 - 81
Voor stoelen 38-39
Kinderzitjes 62-66 ISOFIX-bevestigingen 67 ISOFIX-kinderzitjes 68-69 Kindersloten 70
Indeling interieur 44- 46Uitschakeling passagiersairbag 79
Page 160 of 177
Aansluiting 12V.......................................44,45ABS ...............................................................72ABS met elektronischeremdrukregelaar.........................................r72Accessoires.................................................113Achterbank....................................................40Achtercompartiment...................................118Achterlichten ...............................................104Achterruitverwarming...................................52Achteruitrijlicht ............................................105Actieradius..............................................28,30Afmetingen.................................................. 124Afstandsbediening..................................31,33Airbags..........................................................78Airbags vóór............................................r78,81Airconditioning..................................48,49,51Alarmknipperlichten ......................................71Antiblokkeersysteem (ABS) ..........................72Antislipregeling.............................................74Automatisch inschakelen verlichting ............59Automatisch uitschakelen vande verlichting..............................................59Autoradio.....................................................129
CD-/MP3 -speler.................................r135,136CD MP3................................................134-136Claxon...........................................................71Controlelampjes................................19,22,23Controlepaneel..............................................84Controles..............................................117,121
Dagrijverlichting....................................59,103Dashboardverlichting (dimmer)..............28,29Derde remlicht.............................................106Dimlicht .......................................................103Display.....................................................28,29
Electronic Brake ForceDistribution (EBD).......................................72Elektromotor................................................r122ESP/ASR.......................................................74ESP: Elektronisch stabiliteitsprogramma.................................74
A
BC
D
Bagageruimte openen ..................................36Banden, noodreparatie .................................92Bandenreparatieset......................................92Bandenspanning.........................................125Bandenspanningscontrole (met set).............92Bandreparatieset...........................................92Bekerhouder..................................................44Binnenspiegel ...............................................43Blokkering ruitbedieningpassagierszijde en achter..........................r34
E
Gewichten...................................................123Gordel (lampje).............................................75Grootlicht.....................................................102
G
Handrem...............................................54,121Handsfree set..............................................140Hoofdsteunen..........................................38-40Hoofdsteunen verstellen...............................38Hulpoproep............................................72,128Hulpoproep gelokaliseerd ...........................128
Identificatie (stickers)..................................125Identificatiegegevens ..................................125Instrumentenpaneel......................................18Interieurfilter................................................r121Interieurfilter (ver vangen) ........................... 121Interieurindeling ............................................44Interieur ontgrendelen...................................35ISOFIX (bevestigingen)............................67-69ISOFIX bevestigingen..............................67-69ISOFIX kinderzitjes..................................67-69
Kentekenplaatverlichting............................106Kilometerteller...............................................r28Kinderbeveiliging ....................................69,70
H
I
K
Tr e f w o o r d e n r e g i s t e r
158
Bluetooth (handsfree set)...........................140Brake Assist System (BAS)....................72,73Buitenspiegels...............................................42Buitenspiegels, in- en uitklappen..................42
