CITROEN C-ZERO 2014 Lietošanas Instrukcija (in Latvian)

8
Praktiskā informācija
99

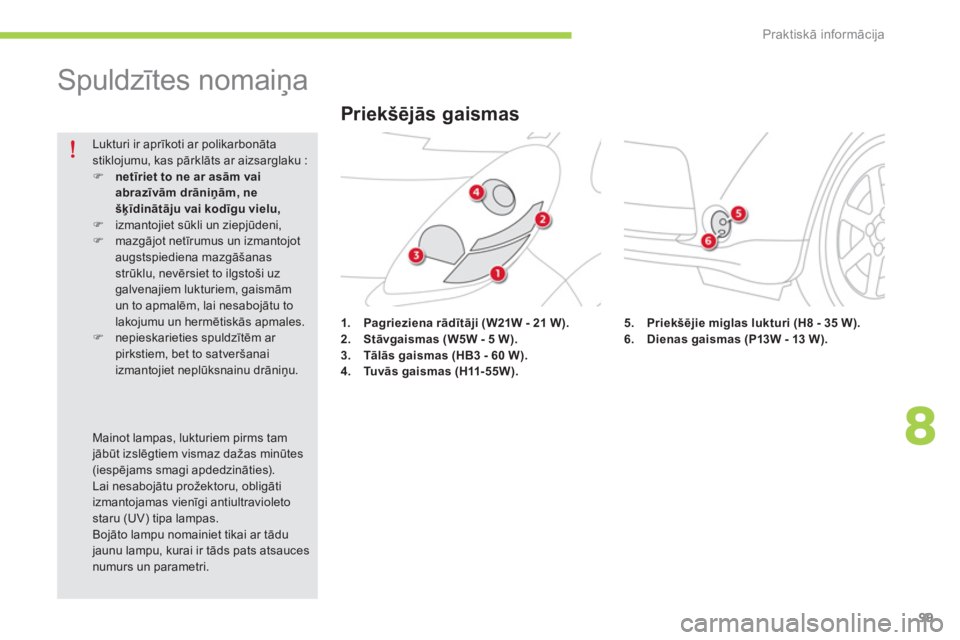

Spuldzītes nomaiņa
1.Pagrieziena rādītāji
(W21W - 21 W).2.Stāvgaismas (W5W - 5 W).3.Tālās gaismas (HB3 - 60 W).4.Tuvās gaismas (H11- 55W).

Lukturi ir aprīkoti ar polikarbonātastiklojumu, kas pārklāts ar aizsarglaku :)netīriet to ne ar asām vaiabrazīvām drāniņām, nešķīdinātāju vai kodīgu vielu,)
izmantojiet sūkli un ziepjūdeni, )
mazgājot netīrumus un izmantojot augstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uzgalvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu tolakojumu un hermētiskās apmales. )
nepieskarieties spuldzītēm ar pirkstiem, bet to satveršanaiizmantojiet neplūksnainu drāniņu.

Mainot lampas, lukturiem pirms tamjābūt izslēgtiem vismaz dažas minūtes(iespējams smagi apdedzināties).
Lai nesabojātu prožektoru, obligātiizmantojamas vienīgi antiultravioletostaru (UV) tipa lampas.
Bojāto lampu nomainiet tikai ar tādujaunu lampu, kurai ir tāds pats atsaucesnumurs un parametri.
Priekšēj
—s gaismas
5. Priekšējie miglas lukturi (H8 - 35 W).6.Dienas gaismas (P13W - 13 W).

Praktiskā informācija
100

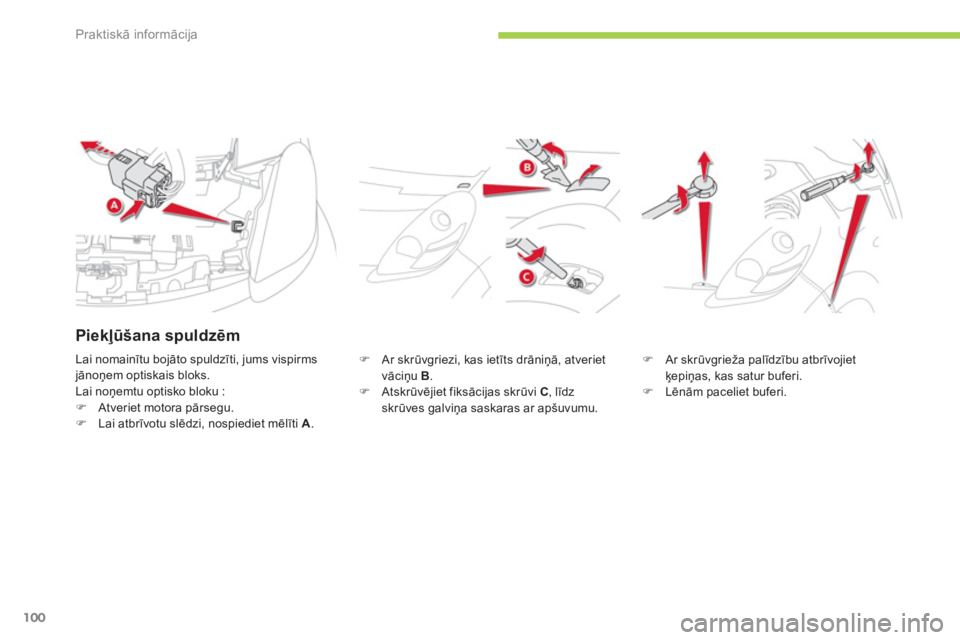

) Ar skrūvgriezi, kas ietīts drāniņā, atveriet
vāciņu B.)
Atskrūvējiet fiksācijas skrūvi C , līdzskrūves galviņa saskaras ar apšuvumu.
)Ar skrūvgrieža palīdzību atbrīvojiet
ķepiņas, kas satur buferi.
)Lēnām paceliet buferi. Lai nomainītu bo
jāto spuldzīti, jums vispirms jānoņem optiskais bloks.Lai noņemtu optisko bloku :)Atveriet motora pārsegu.)Lai atbrīvotu slēdzi, nospiediet mēlīti A
.
Piekļūšana spuldzēm

8
Praktiskā informācija
101

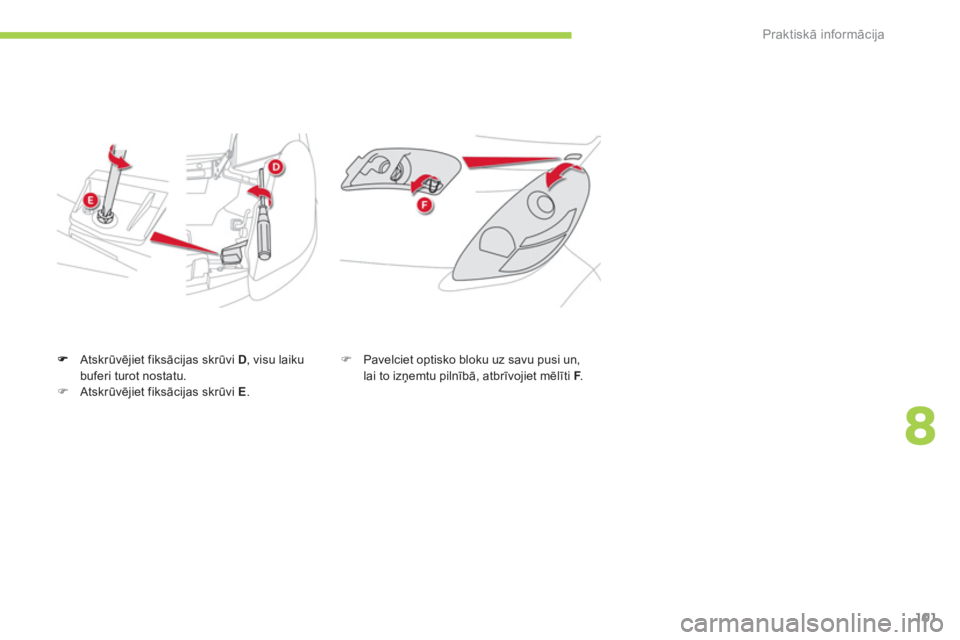

Atskrūvējiet fiksācijas skrūvi D
, visu laiku buferi turot nostatu.)Atskrūvējiet fiksācijas skrūvi E.
)
Pavelciet optisko bloku uz savu pusi un,lai to izņemtu pilnībā, atbrīvojiet mēlīti F.F

Praktiskā informācija
102

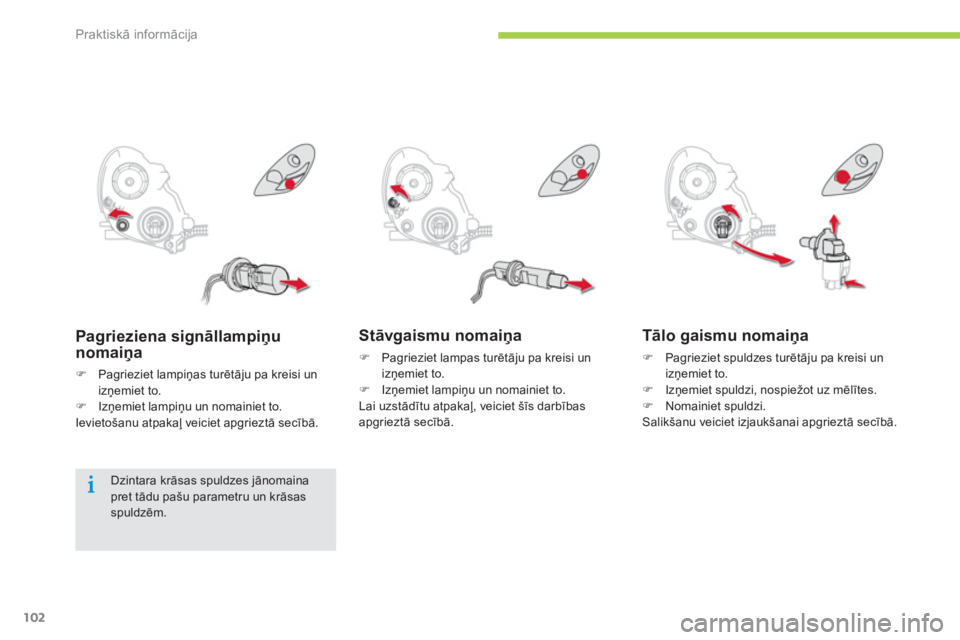

Stāvgaismu nomaiņa
)
Pagrieziet lampas turētāju pa kreisi unizņemiet to. )
Izņemiet lampiņu un nomainiet to.
Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.

Tālo gaismu nomaiņa
)Pagrieziet spuldzes turētāju pa kreisi un izņemiet to.)Izņemiet spuldzi, nospiežot uz mēlītes. )Nomainiet spuldzi.
Salik

8
Praktiskā informācija
103

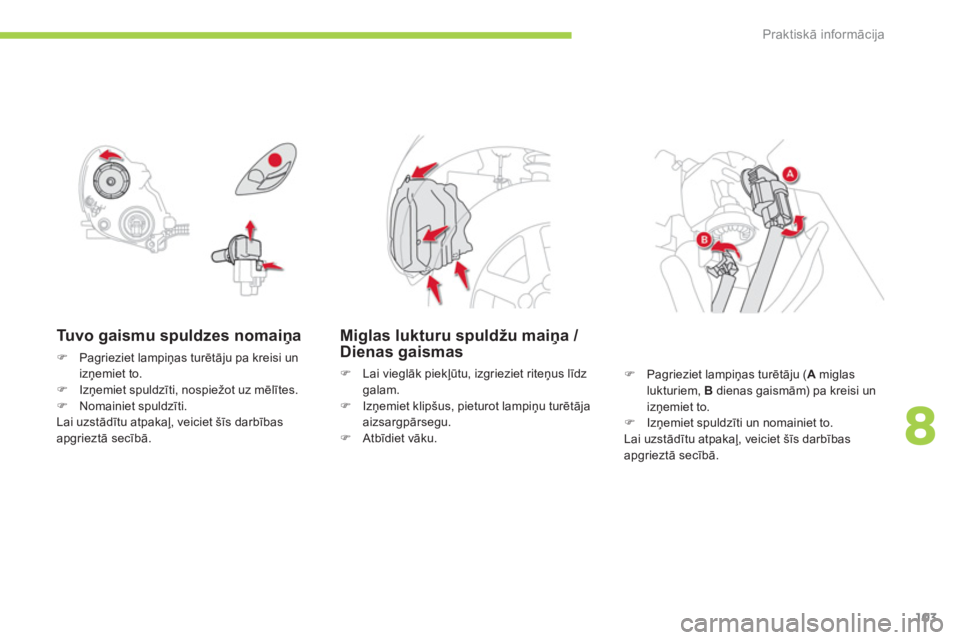

Tuvo gaismu spuldzes nomaiņa
)Pagrieziet lampiņas turētāju pa kreisi un izņemiet to. )Izņemiet spuldzīti, nospiežot uz mēlītes.)Nomainiet spuldzīti.
Lai uzstādītu atpakaļ, veiciet šīs darbībasapgrieztā secībā.

Miglas lukturu spuldžu maiņa / Dienas gaismas
)
Lai vieglāk piekļūtu, izgrieziet riteņus līdz galam. )
Izņemiet klipšus, pieturot lampiņu turētāja
aizsargpārsegu.
)
Atbīdiet vāku.
)
Pagrieziet lampiņas turētāju (A
miglas
lukturiem, B
dienas gaismām) pa kreisi un
izņemiet to.) Izņemiet spuldzīti un nomainiet to.
Lai uzstādītu atpakaļ, veiciet šīs darbības
ap
grieztā secībā.

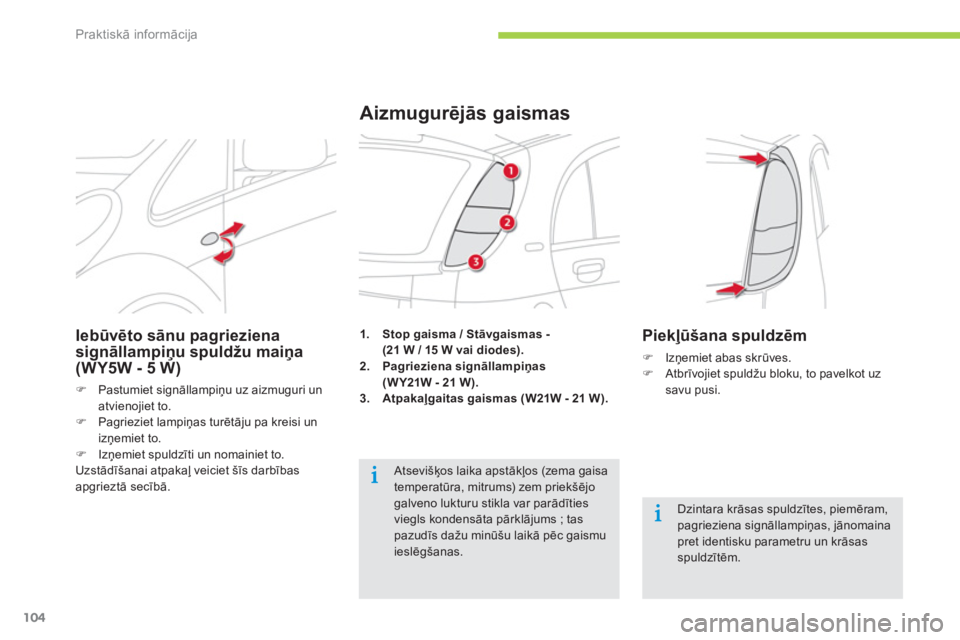

Praktiskā informācija
104
1.Stop gaisma / Stāvgaismas - (21 W / 15 W vai diodes).2.Pagrieziena signāllampiņas (W Y21W - 21 W).3.Atpakaļgaitas gaismas (W21W - 21 W).
Aizmugurēj
—s gaismas

Dzintara krāsas spuldzītes, piemēram,pagrieziena signāllampiņas, jānomaina pret identisku parametru un krāsas spuldzītēm.


Atsevišķos laika apstākļos (zema gaisa temperatūra, mitrums) zem priekšējo galveno lukturu stikla var parād
¯tiesviegls kondensāta pārklājums ; tas pazudīs dažu minūšu laikā pēc gaismuieslēgšanas.

Iebūvēto sānu pagrieziena
signāllampiņu spuldžu maiņa (WY5W - 5 W)
)Pastumiet signāllampiņu uz aizmuguri unatvienojiet to. )Pagrieziet lampiņas turētāju pa kreisi un izņemiet to.)Izņemiet spuldzīti un nomainiet to.
Uzstādīšanai atpakaļ veiciet šīs darbības
apgrieztā secībā.

Piekļūšana spuldzēm
)Izņemiet abas skrūves. )Atbrīvojiet spuldžu bloku, to pavelkot uz savu pusi.

8
Praktiskā informācija
105

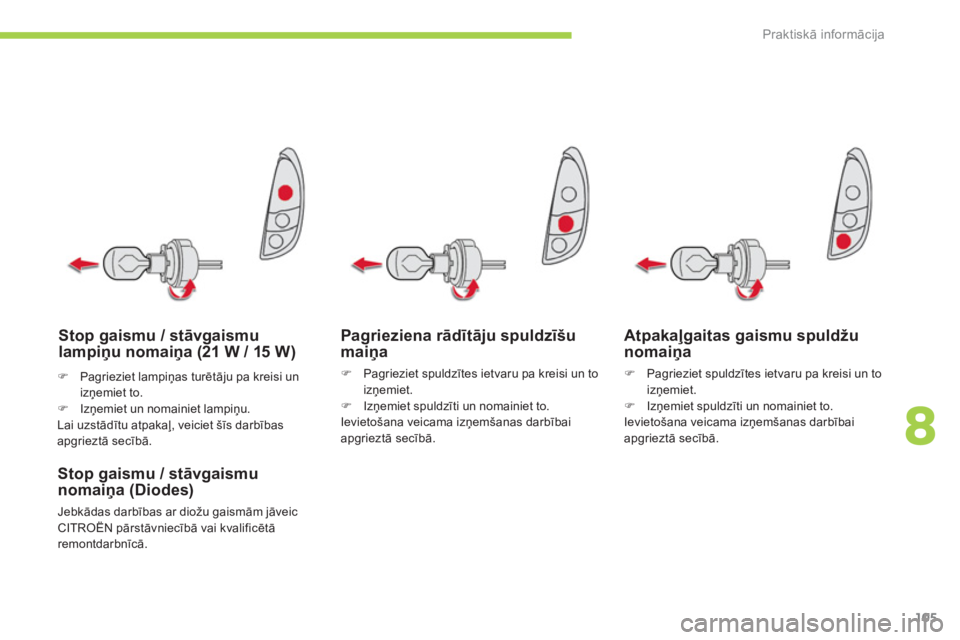

Pagrieziena rādītāju spuldzīšu maiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un to izņemiet. )
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai apgrieztā secībā.

Stop gaismu / stāvgaismu lampiņu nomaiņa (21 W / 15 W)

Stop
gaismu / stāvgaismu
nomaiņa (Diodes)
Jebkādas darbības ar diožu gaismām jāveic
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Atpakaļgaitas gaismu spuldžu
nomaiņa
)
Pagrieziet spuldzītes ietvaru pa kreisi un toizņemiet.)
Izņemiet spuldzīti un nomainiet to.
Ievietošana veicama izņemšanas darbībai
apgrieztā secībā.
)Pagrieziet lampiņas turētāju pa kreisi un izņemiet to.)Izņemiet un nomainiet lampiņu.
Lai uzstādītu atpakaļ, veiciet šīs darbības
apgrieztā secībā.

Praktiskā informācija
106

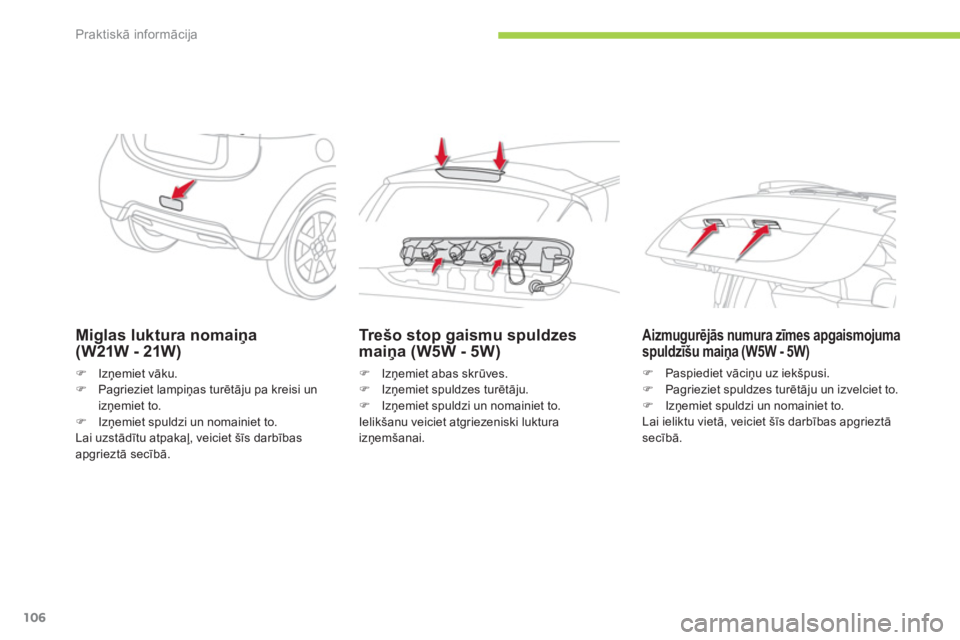

Miglas luktura nomaiņa (W21W - 21W)
)Izņemiet vāku.)Pagrieziet lampiņas turētāju pa kreisi un izņemiet to.)Izņemiet spuldzi un nomainiet to.
Lai uzstādītu atpaka
ļ, veiciet

8
Praktiskā informācija
107

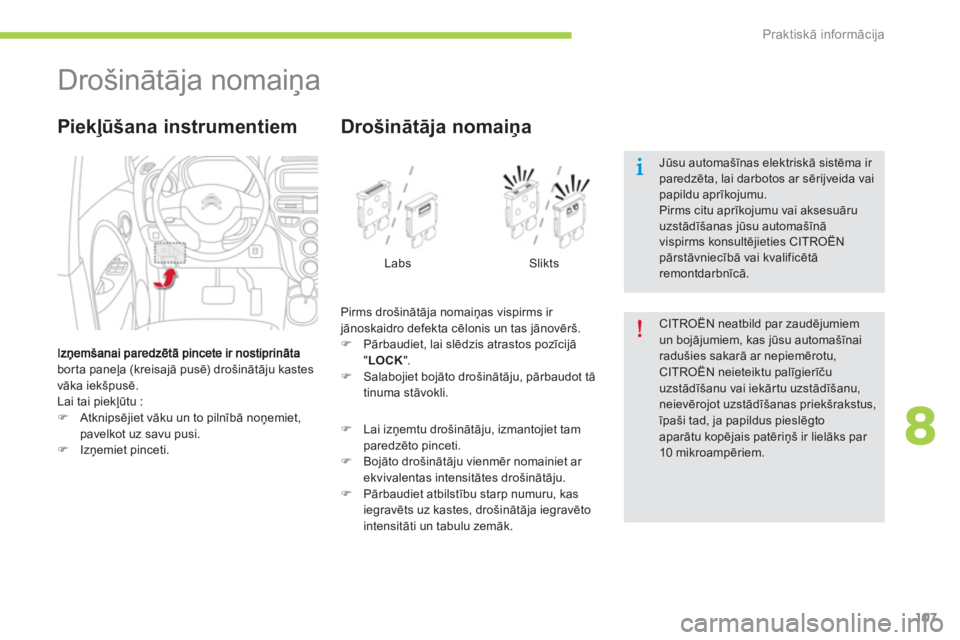

Drošinātāja nomaiņa
borta paneļa (kreisajā pusē) drošinātāju kastes
vāka iekšpusē.
Lai tai piekļūtu :
)Atknipsējiet vāku un to pilnībā noņemiet,pavelkot uz savu pusi.)Izņemiet pinceti.


Piekļūšana instrumentiem
Pirms drošinātāja nomaiņas vispirms ir jānoskaidro defekta cēlonis un tas jānovērš.)
Pārbaudiet, lai slēdzis atrastos pozīcijā "LOCK".)
Salabojiet bojāto drošinātāju, pārbaudot tā
tinuma stāvokli.
Drošinātāja nomaiņa

Labs Slikts
)
Lai izņemtu drošinātāju, izmantojiet tam
paredzēto pinceti. )
Bojāto drošinātāju vienmēr nomainiet ar ekvivalentas intensitātes drošinātāju.)
Pārbaudiet atbilstību starp numuru, kas
iegravēts uz kastes, drošinātāja iegravēto
intensitāti un tabulu zemāk.
CITRO

Praktiskā informācija
108

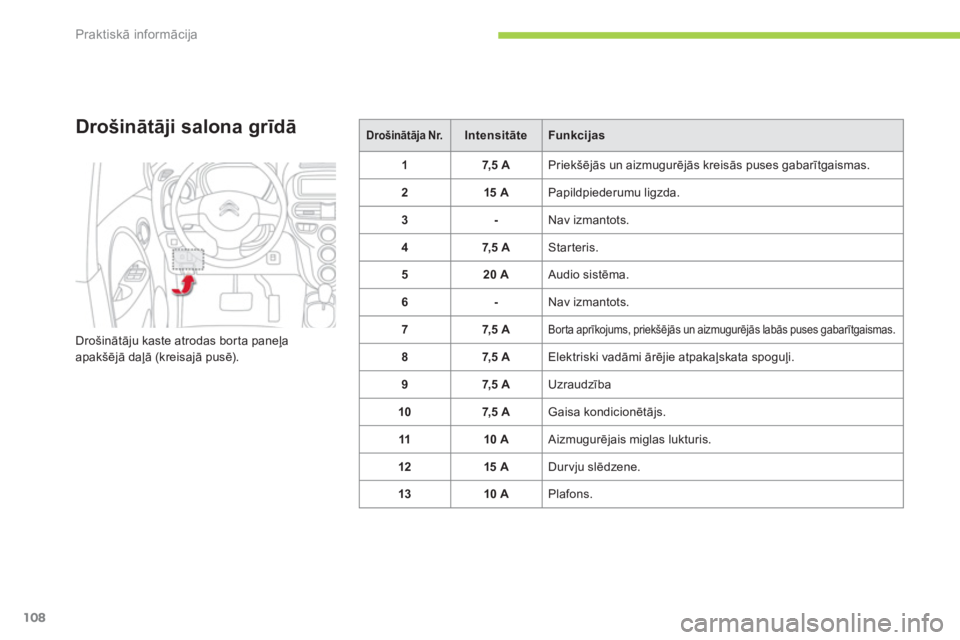

Drošinātāji salona grīdā
Drošinātāju kaste atrodas bor ta paneļa apakšēj
— daļā (kreisajā pusē).



Drošinātāja Nr.IntensitāteFunkcijas
17,5 A
Priekšēj
—s un aizmugurēj
—s kreisās puses gabarītgaismas.
215 A
Papildpiederumu ligzda.
3- Nav izmantots.
47,5 A Starteris.
520
A Audio sistēma.
6
- Nav izmantots.
7
7,5A Borta aprīkojums, priekšējās un aizmugurējās labās puses gabarītgaismas.
87,5 A Elektriski vadāmi ārējie atpakaļskata spoguļi.
97,5 A Uzraudzība
107,5 A
Gaisa kondicionētājs.
1110 A
Aizmugurējais miglas lukturis.
1215 A Durvju slēdzene.
13 10 A
Pl
afons.
