nabíjení CITROEN C-ZERO 2014 Návod na použití (in Czech)

Seznámení s vozidlem
4

Dvířka zásuvky pro normální
nabíjení
Ta t o d v ířka se používají při nabíjení vozidla zbě

Seznámení s vozidlem
6
Interiér vozidla

Volič pro jízdu

Volič má čtyři polohy: P, PR , N
a D .
Vnitřní ovládací prvky otevíránídvířek nabíjecích zásuvek

Automatická klimatizace

To t o vybavení umožňuje po nastaveníparametrů klimatizace automaticky řídit
tepelný komfor t v závislosti na vnějších meteorologických podmínkách.


Audiosystémy

Zařízení využívají nejnovější technologie:
autorádio kompatibilní s MP3, por t USB,
handsfree systém Bluetooth, ...
5
5
37
49
129
Dvířka pro normální nabíjení.
Dvířka pro r
ychlé nabíjení (podle výbavy vozidla).

.Seznámení s vozidlem
7
Místo řidiče
1.
Ovladače vnějšího osvětlení a směrovýchsvětel2.Přístrojová deska
3.Airbag řidiče
Zvukové výstražné zařízení (klakson)4.
Port USB
5. Otevření dvířek pro rychlé nabíjení (na levé straně vozidla)
6.Ovládání otevírání oken a dezaktivace
ovládacích pr vků spolujezdců
7. Pojistková skříňka8.Otevření dvířek pro normální nabíjení (na pravé straně vozidla)9.
Ovladač seřízení sklonu světlometů

Dezaktivace systémů ASR/ESP10.Ovládání vnějších zpětných zrcátek11.
Držák pohárů 12.
Bočn

Seznámení s vozidlem
14

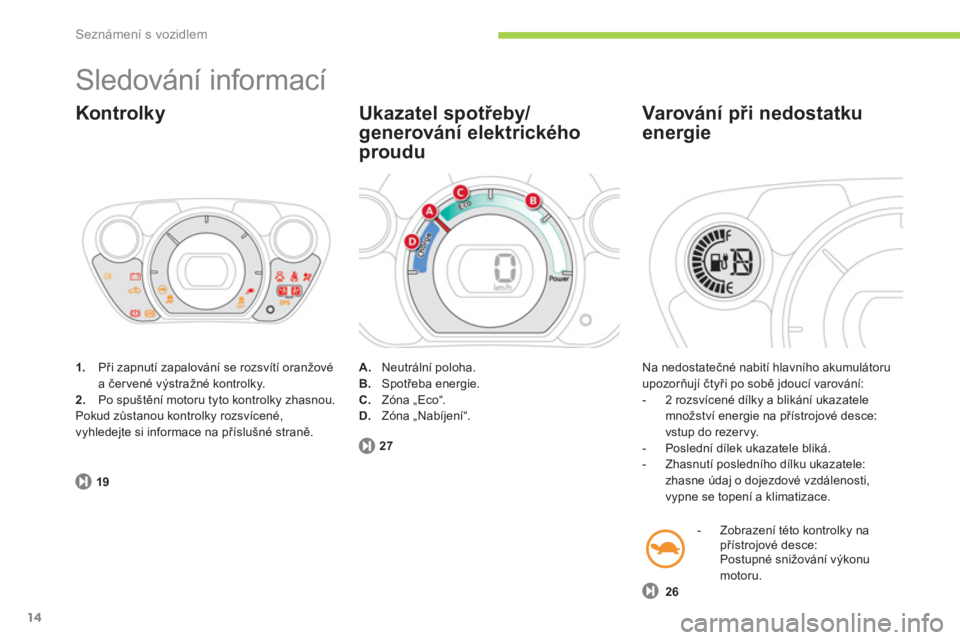

Sledování informací
1.
Při zapnutí zapalování se rozsvítí oranžovéa červené výstražné kontrolky.2.
Po spuštění motoru tyto kontrolky zhasnou.
Pokud zůstanou kontrolky rozsvícené,
v
yhledejte si informace na příslušné straně.
Kontrolky
19A
. Neutrální poloha.
B. Spotřeba energie. C.
Zóna „Eco“. D.Zóna „Nabíjení“.


Ukazatel spotřeby/
generování elektrického
proudu
27

Na nedostatečn

Seznámení s vozidlem
16

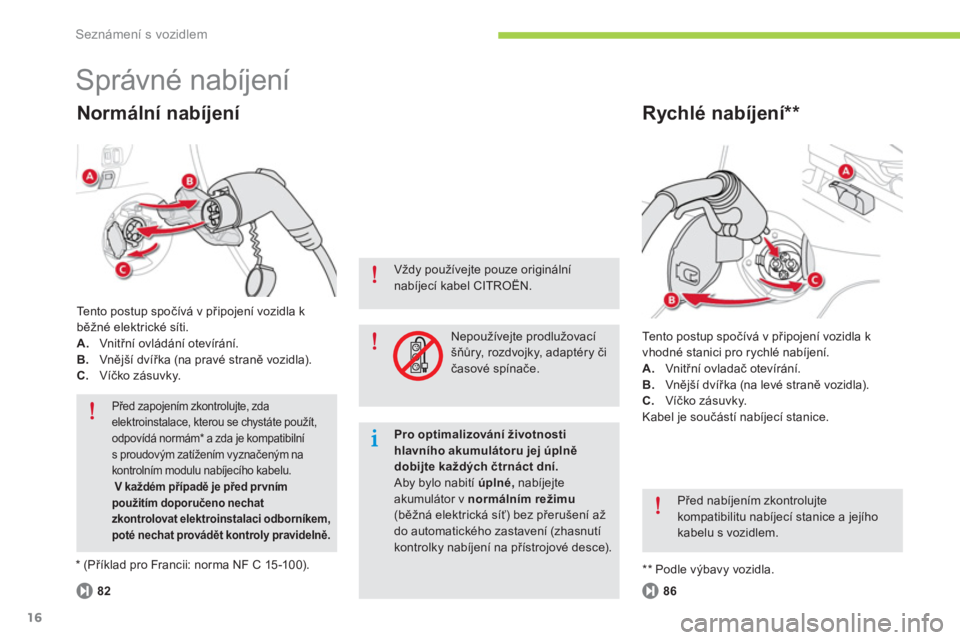

Správné nabíjení

Te n t o p o s t u p s p očívá v připojení vozidla k
vhodné stanici pro rychlé nabíjení.
A.Vnitřn

Praktické informace
82








Nabíjení hlavního akumulátoru
)Pro přístup k zásuvce pro normální nabíjení (na pravé straně vozidla) zatáhněte zapáčku 1
, umístěnou dole na palubní desce (na straně řidiče).
Normální nabíjení


Před zapojen

8
Praktické informace
83

Nedotýkejte se kovových zakončení zásuvky pro normální nabíjení ani nabíjecího kabelu.Riziko smr ti elektrickým proudem a/nebo vzniku poruchy.
)
Pro otevření víčka zásuvky zatlačte nazápadku 2 .


)
Zkontrolujte, zda se v zásuvce nenachází cizí těl

Praktické informace
84
Kontrolní modul
) Zkontrolujte, zda se nepřerušovaně rozsvítí
kontrolka nabíjení na přístrojové desce a oranžová kontrolka nakontrolním modulu.


Počátek nabíjení může být doprovázenzvukem vháněn

8
Praktické informace
85
Z bezpečnostních důvodů se motor
nespustí, dokud je do zásuvky vozidla připojený nabíjecí kabel.Navíc každý pokus o spuštění motoru při nabíjení proceduru přeruší. Pro obnovení nabíjení bude nutné vyjmout a opět zasunout nabíjecí pistoli.
Po ukončení nabíjení zkontrolujteuzavření víčka zásuvky a přístupovýchdvířek.Zabraňte vniknut

8
Praktické informace
87
Zkontrolujte, zda senepřerušovaně rozsvítí kontrolka nabíjení na přístrojové desce.


Rychlonabíjení se zastaví automaticky při dosažení 80% nabití akumulátoru. Zopakováním procedury je možné dosáhnout 100% nabití. Čas potřebný k dokončení nabíjení však bude relativně dlouhý.


Během rychlonabíjení se může automaticky spustit klimatizace, aby chladila hlavní akumulátor. Je tedynormální slyšet zvenku chod ventilátoru nebo zpozorovat loužičku vody podvozidlem.
Z bezpečnostních důvodů se motor nespustí, dokud je do zásuvky vozidla připojený nabíjecí kabel.Navíc každý pokus o spuštění motoru při nabíjení proceduru přeruší. Pro obnovení nabíjení bude nutné odpojita znovu připojit nab
