CITROEN C-ZERO 2017 Kasutusjuhend (in Estonian)

129
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Gabariittulede pirni vahetamine
F Keerake lambipesa vasakule ja eemaldage see.
F

T
õmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamiseks viige need toimingud
vastupidises järjekorras läbi.
Kaugtulede pirni vahetamine
F Keerake lambipesa vasakule ja tõmmake välja.
F

E
emaldage lambipirn servale vajutades.
F

A
sendage lambipirn uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Suunatulede pirni vahetamine
F Keerake lambipesa vasakule ja eemaldage see.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kollased pirnid tuleb vahetada sarnaste
omadustega ja värvusega pirnide vastu.
8
Rikke korral

130
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Lähitule pirni vahetamine
F Keerake lambipesa vasakule ja eemaldage see.
F

V
õtke pirn servale vajutades välja.
F

E
emaldage lambipirn.
Tagasiasetamisel toimige vastupidises
järjekorras.
Esimeste udutulede /
päevatulede pirni vahetamine
F Pöörake rattad maksimaalselt kõrvale, et lihtsustada juurdepääsu tuledele.
F

E
emaldage lambipesasid kaitsva katte
klambrid.
F

Lü
kake kate kõrvale. F
K eerake lambipesa (A udutuledel,
B


päevatuledel) vasakule ja eemaldage see.
F

E
emaldage lambipirn ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Rikke korral

131
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016

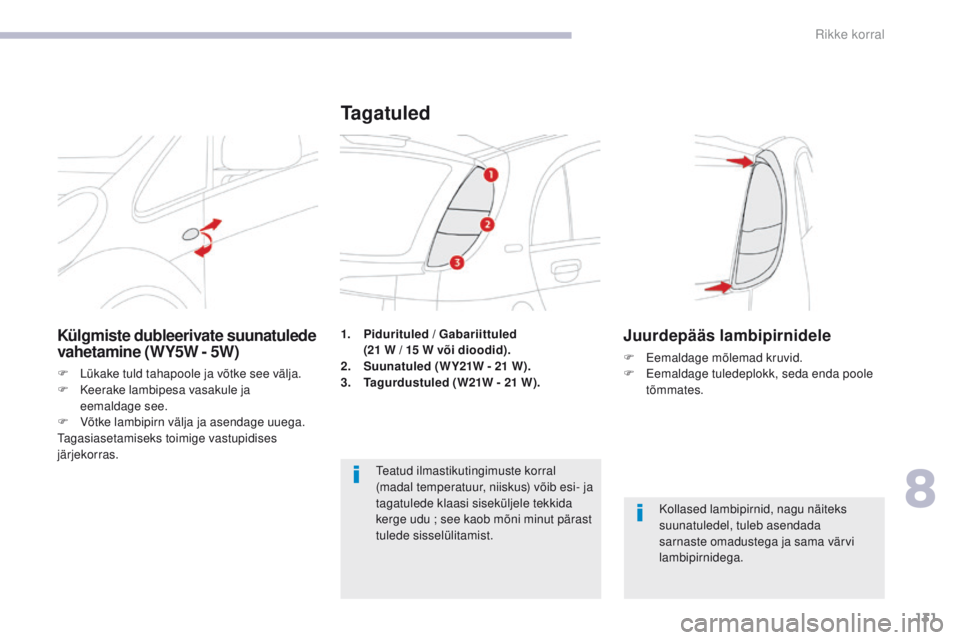

1. Pidurituled / Gabariittuled (21 W / 15 W või dioodid).
2.
S

uunatuled (W Y21W - 21 W).
3.
T

agurdustuled (W21W - 21 W).
Ta g a t u l e d
Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada
sarnaste omadustega ja sama värvi
lambipirnidega.
Teatud ilmastikutingimuste korral
(madal temperatuur, niiskus) võib esi- ja
tagatulede klaasi siseküljele tekkida
kerge udu

; see kaob mõni minut pärast
tulede sisselülitamist.
Külgmiste dubleerivate suunatulede
vahetamine (WY5W - 5W)
F Lükake tuld tahapoole ja võtke see välja.
F K eerake lambipesa vasakule ja
eemaldage


see.
F

V
õtke lambipirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Juurdepääs lambipirnidele
F Eemaldage mõlemad kruvid.
F E emaldage tuledeplokk, seda enda poole
tõmmates.
8
Rikke korral

132
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Suunatulede pirni vahetamine
Piduritulede / gabariittulede pirni
vahetamine (dioodid)
Dioodtuledega seotud tööd tuleb lasta teostada
CITROËN esinduses või kvalifitseeritud
töökojas.
Tagurdustule pirni vahetamine
Piduritulede / gabariittulede
pirnide vahetamine (21

W / 15

W)
F Keerake lambipesa vasakule ja
eemaldage see.
F

T
õmmake lambipirn välja ja vahetage uue
vastu.
Tagasiasetamiseks viige samad toimingud läbi
vastupidises järjekorras. F
K eerake lambipesa vasakule ja
eemaldage see.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras. F
K eerake lambipesa vasakule ja
eemaldage see.
F

T
õmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Rikke korral

133
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Udutule pirni vahetamine
( W21W - 21W )
F Eemaldage kate.
F K eerake lambipesa vasakule ja võtke see
välja.
F

E
emaldage lambipirn ja asendage uuega.
Tagasiasetamisel toimige vastupidises
järjekorras.
Lisapiduritule vahetamine
(W5W - 5W)
F Keerake mõlemad mutrid lahti.
F T õmmake välja pirnipesa.
F

E
emaldage pirn ja asendage see uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Numbrimärgi tulede vahetamine
(W5W - 5W)
F Lükake katet sissepoole.
F K eerake lambipesa ja eemaldage see.
F

V
õtke läbipõlenud lambipirn välja ja
asendage uuega.
Tagasiasetamiseks viige need toimingud läbi
vastupidises järjekorras.
8
Rikke korral

134
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Kaitsmete vahetamine
Näpitsad on kinnitatud armatuurlauas vasakul
asuva kaitsmekarbi kaanele.
Juurdepääsuks

:
F

V
õtke kaas lahti ja tõmmake seda
eemaldamiseks enda poole.
F

E
emaldage näpitsad.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.
F
J
älgige, et süütevõti oleks asendis " LOCK".
F

L
eidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.
Kaitsme vahetamine
Õige Vale
F

K

aitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.
F

A

sendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.
F

K

ontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses. CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata CITROËN poolt
;
sama kehtib lubatud lisaseadmete
valest, eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral,
eriti üle 10 milliampriste seadmete
korral. Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Rikke korral

135
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Armatuurlaua kaitsmed
Kaitsmekarp asub armatuurlaua allosas
(vasakul).Kaitsme N°
Voolutugevus Kaitstav vooluring
1 7, 5 AEsimene ja tagumine vasak gabariittuli.
2 15 ALisaseadmete pistikupesa.
3 -Vaba.
4 7, 5 AS t a r t e r.
5 20 AAudiosüsteem.
6 -Vaba.
7 7, 5 APardavarustus, esimene ja tagumine parem gabariittuli.
8 7, 5 AElektrilised küljepeeglid.
9 7, 5 AKontrollija.
10 7, 5 AKliimaseade.
11 10 ATagumine udutuli.
12 15 AUste lukustus.
13 10 ALaetuli.
8
Rikke korral

136
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Kaitsme N°Voolutugevus Kaitstav vooluring
14 15 ATagaklaasipuhasti.
15 7, 5 ANäidikuplokk.
16 7, 5 AKüte.
17 20 AIstmesoojendus.
18 10 AValikuline.
19 7, 5 AKüljepeegli soojendus.
20 20 AEsiklaasipuhasti.
21 7, 5 ATurvapadjad.
22 30 ATagaklaasi soojendus.
23 30 AKüte.
24 -Vaba.
25 10 ARaadio.
26 15 ASalongi kaitse.
Juurdepääsuks kaitsmetele


:
F

V

õtke kate lahti ja eemaldage see täielikult,
katet enda poole tõmmates.
Rikke korral

137
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016
Kaitsme N°Voolutugevus Kaitstav vooluring
1 -Vaba.
2 30 ASisemine kaitse.
3 40 AElektrimootor.
4 40 ARadiaatori ventilaator.
5 40 AElektrilised aknatõstukid.
6 30 AVaakumpump.
7 15 APõhiaku arvuti.
8 15 ALisapidurituli.
9 15 AEsimesed udutuled.
10 15 AVeepump.
Esiosa mootoriruumi
kaitsmed
Kaitsmekarp asub esiosa mootoriruumis
küttesüsteemi vedelikupaagi all. Vahetada tohib
ainult neid kaitsmeid.
Teiste karpide kaitsmete (vaakumpump
ja lisaseadmete aku) vahetamine toimub
CITROËN esinduses või kvalifitseeritud
töökojas.
8
Rikke korral

138
C-Zero_et_Chap08_en-cas-de-panne_ed01-2016

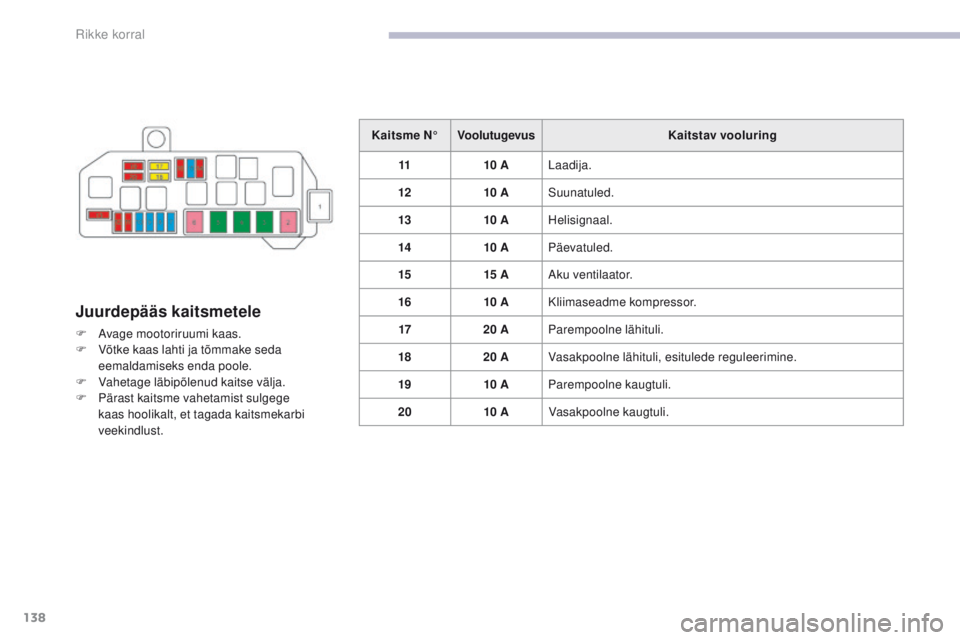

Juurdepääs kaitsmetele
F Avage mootoriruumi kaas.
F V õtke kaas lahti ja tõmmake seda
eemaldamiseks enda poole.
F

V
ahetage läbipõlenud kaitse välja.
F

P
ärast kaitsme vahetamist sulgege
kaas hoolikalt, et tagada kaitsmekarbi
veekindlust. Kaitsme N°
Voolutugevus Kaitstav vooluring
11 10 ALaadija.
12 10 ASuunatuled.
13 10 AHelisignaal.
14 10 APäevatuled.
15 15 AAku ventilaator.
16 10 AKliimaseadme kompressor.
17 20 AParempoolne lähituli.
18 20 AVasakpoolne lähituli, esitulede reguleerimine.
19 10 AParempoolne kaugtuli.
20 10 AVasakpoolne kaugtuli.
Rikke korral
