display CITROEN C3 2014 InstruktionsbÖcker (in Swedish)

Sikt
82

Sammankoppling med automatisk follow me home-belysning

Om follow me home-belysningen används
tillsammans med den automatiska tändningen
av ljuset finns följande extra möjligheter:


- val av belysningens tidslängd, somkan ställas till 15, 30 eller 60 sekunder
i de ställbara funktionerna på bilenskonfigurationsmeny (utom den monokroma
displayen A som har en fast tidslängd på 60 s),

- automatisk påslagning av follow me
home-belysningen då den automatiska
tändningen av ljuset är inkopplad.


Funktionsstörning
Om ljussensorn inte fungerar normalt, tänds denna kontrollampa
och/eller ett meddelande visas på displayen,
åtföljt av en ljudsignal.
Vänd dig till en CITROËN-verkstad eller enannan kvalificerad verkstad.
Vid dimma eller snöväder kanljussensorn registrera en tillräckligljusstyrka. Belysningen tänds då inteautomatiskt. Täck inte över ljussensorn, som är sammankopplad med regnsensorn ochbefinner sig mitt på vindrutan bakomden inre backspegeln. Det leder till att vissa funktioner inte går att styra.
Automatisk tändning
Inkoppling
)Vrid ringen till läget "AUTO"
. Denautomatiska inkopplingen åtföljs av ett meddelande på displayen.
Urkoppling
)Vrid ringen till ett annat läge än "AUTO".Urkopplingen åtföljs av ett meddelande på
displayen.
Positions- och halvl
jusen tänds automatiskt,
utan åtgärd från förarens sida, om systemet
känner av att det börjar bli mörkt ute eller i
vissa fall då vindrutetorkaren kopplas in.
Så for t det blivit tillräckli
gt ljust igen eller då
vindrutetorkaren har stängts av, släcks ljusen automatiskt.

5
Sikt
83
För att inte störa andra trafikanter måste
strålkastarna ställas in i höjdled, beroende på
lasten i bilen.

0.
Enbart föraren eller föraren +
frampassageraren.

-.
Mellaninställning

1.
5 personer.

-.
5 personer + last i bagageutrymmet.

2
. Enbart föraren + maximalt tillåten last i
bagageutrymmet.
Det här läget är tillräckligt för att inte blända
andra trafikanter.
De högre lägena riskerar att begränsa området
som strålkastarna lyser upp.





Strålkastarinställning

Utgångsinställning i läge "0"
.







LED-varselljus
Denna dagsljusbelysning ger bilen en tydlig ljussignatur och består av två uppsättningar med sex
lysdioder (LED) som sitter under vardera lampinsatsen fram.

N
är bilen star tas under dagtid tänds dessa
varselljus automatiskt, om belysningsreglagetstår i läget "0"
eller "AU TO ". När positionsljusen, halvljuset eller helljuset
tänds manuellt eller automatiskt släcks
varselljusen.
Inställning
I de länder där lagstiftningen inte kräver attljuset ska vara tänt under dagtid går det att koppla in eller ur systemet genom att gå via inställningsmenyn på multifunktionsdisplayen.
I de länder där lagen föreskriver tänddagsljusbelysning: - är denna funktion alltid aktiverad och får inte kopplas ur,- tänds även positionsljusen ochskyltbelysningen under dagtid,- släcks dessa varselljus när positionsljusen, halvljuset eller helljuset tänds manuellt eller automatiskt.
I dessa länder tänds halvljusetautomatiskt när bilen star tas, ommodellen ifråga inte är försedd medLED-varselljus.

5
Sikt
85

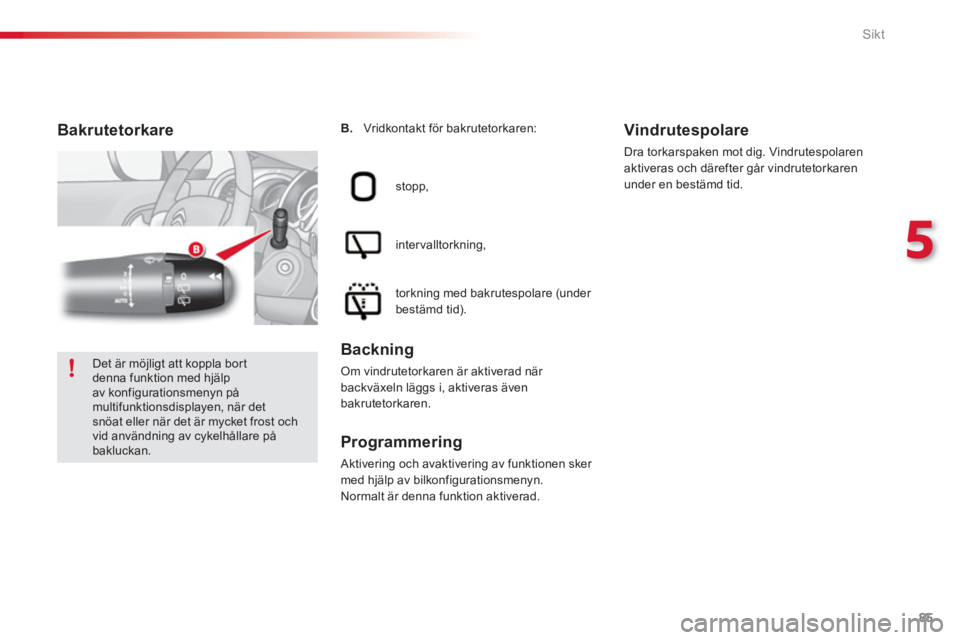

Bakrutetorkare
stopp,
intervalltorknin
g,
torkning med bakrutespolare
(under
bestämd tid).
Backning
Om vindrutetorkaren är aktiverad när
backväxeln läggs i, aktiveras även bakrutetorkaren.
Programmering
Aktivering och avaktivering av funktionen sker
med hjälp av bilkonfigurationsmenyn.
Normalt är denna funktion aktiverad.







Vindrutespolare

Dra torkarspaken mot dig. Vindrutespolaren
aktiveras och därefter går vindrutetorkaren
under en bestämd tid.
B
. Vridkontakt för bakrutetorkaren:
Det är möjligt att koppla bortdenna funktion med hjälpav konfigurationsmenyn påmultifunktionsdisplayen, när det snöat eller när det är mycket frost och vid användning av cykelhållare påbakluckan.

Sikt
86
vindrutetorkare
Vindrutetorkaren fungerar automatiskt utan
åtgärd från förarens sida när det regnar (med
en sensor bakom den invändiga backspegeln)
och anpassar sin hastighet till regnstyrkan.

Inkoppling

Urkoppling
Funk tionsstörning
Om den automatiska torkningen av vindrutan
inte fungerar normalt, övergår vindrutetorkaren
till intervalltorkning.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad kontrollera systemet.
Vertikalt vindrutetorkarläge

Torkararmarna kan ställas i ett vertikalt läge
vintertid när bilen parkeras eller vid rengöring/byte utan att skada motorhuven.
Om torkarspaken manövreras inom en minut
efter att tändningen slagits ifrån ställer sig
torkararmarna i detta läge.
Ställ torkararmarna i normalläget igen genom attslå på tändningen och manövrera spaken en gång. Görs manuellt av föraren som tr
ycker reglaget Atill läget "AUTO".
Görs manuellt av föraren som flyttar reglaget A

uppåt och sedan för det tillbaka till läget "0"
. Denna kontrollampa släcks i
instrumenttavlan och ett meddelande
visas på multifunktionsdisplayen.
Denna kontrollampa t
änds i instrumenttavlan och ett meddelande
visas på multifunktionsdisplayen. Den automatiska torkningen av
vindrutan måste aktiveras på nytt varje
gång tändningen varit frånslagen i mer
än en minut. Det görs genom en lätt
tryckning nedåt på reglage A
. Täck inte över regngivaren, som är kombinerad med ljussgivaren ochbefinner sig mitt på vindrutan bakomden invändiga backspegeln.Vid automattvätt skall de automatiska torkarna kopplas ur.
På vintern ska du vänta tills vindrutanär helt fri från is innan du aktiverar de automatiska torkarna. För att torkarblad av typen "flat-
blade" ska behålla sin effektivitet,
rekommenderar vi dig att:


- hantera dem varsamt,

- rengöra dem regelbundet med
tvållösning,

- inte använda dem för att klämma
fast en kartongskiva mot vindrutan,

- byta ut dem vid de första tecknen
på slitage.

Barnsäkerhet
104







Mekaniskt
barnlås
Låsning
)Vrid det röda reglaget ett kvarts varv med
tändningsnyckeln.
- till höger på vänsterdörren,
- till vänster på hö
gerdörren.
Upplåsning
)Vrid det röda reglaget ett kvarts varv med
tändningsnyckeln.
- till vänster på vänster bakdörr,
- till hö
ger på höger bakdörr.

Elmanövrerat
barnlås
Inkoppling
)
Tryck på knappen.
Lampan på knappen tänds, åtföljd av ett
meddelande på multifunktionsdisplayen.
Kontrollampan förblir tänd så länge som
barnlåset är aktiverat.


Urkoppling
)Tryck en gång till på knappen.
Lampan på knappen släcks, åtföljd av ettmeddelande på multifunktionsdisplayen.
Kontrollampan förblir släckt så länge barnlåsetär bortkopplat.


Systemet är fristående och ersätter under inga omständigheter centrallåsetsreglage.
Kontrollera barnlåsets status varje gång tändningen slås till.

Dra alltid ur tändningsnyckeln då du går ur bilen, även om det bara är för en kor t stund.
Fjärrstyrt system som används
för att
hindra öppning av bakdörrarna med de inre
dörrhandtagen och användning av de elstyrda
fönsterhissarna i baksätet.
Reglaget är placerat på förardörren tillsammans
med de elektriska fönsterhissreglagen. Mekaniskt system som används
för att hindra öppning av bakdörr med det inre dörrhandtaget.
Reglaget är placerat på bakdörrarnas gavlar.

8
Säkerhet
107
Funktionsstörning
Stanna bilen omedelbar t på ett så säker t
s
ätt som möjligt.Kontakta en CITROËN-verkstad eller en annankvalificerad verkstad i båda dessa fall. Om den här lampan tänds åtföl
jt av
en ljudsignal och ett meddelandepå displayen, betyder det att ett fel
uppstått i ABS-systemet. Det kan
leda till att du förlorar kontrollen över bilen vid bromsning.
Om den här lampan tänds
samtidigt med kontrollamporna
STOPoch ABS, åtföljt av en
ljudsignal och ett meddelande
på displayen, betyder det att ett fel uppstått i den elektroniska
bromskraftsfördelningen. Det kan
leda till att du förlorar kontrollen över
bilen vid bromsning.
Nödbromshjälp
Detta system gör det möjligt att i nödfall
snabbare nå optimalt bromstryck och därmed
förkorta bromssträckan.

Aktivering

Systemet aktiveras när bromspedalen trampas
ner mycket snabbt.
Det indikeras genom en minskning av
motståndet i pedalen och en effektivare
bromsning.
Vid byte av hjul (däck och fälgar), bör du kontrollera att de stämmer överens medtillverkarens föreskrifter. För att systemet ska fungera måste
pedalen hållas mycket hårt nedtrampad.


















Bilens olika bromssystem


ABS-bromsar
och elektronisk
bromskraftsfördelare
Det här är ett kombinerat system som ökar
bilens stabilitet och manövrerbarhet, isynnerhet på dåliga eller hala vägar.

Aktivering
ABS-systemet aktiveras automatiskt när det
finns risk för att hjulen ska låsa sig.
Det är normalt att det uppstår lätta vibrationer
i bromspedalen när ABS-systemet reglerar bromsarna.


Vid häftig inbromsning ska du trampa mycket kraftigt och ihållande på bromspedalen. Alla system som hjälper dig att bromsa optimalt
även i nödsituationer:


- låsningsfria bromsar (ABS),

-
elektronisk bromskraftsfördelare (REF),

- nödbromshjälp (AFU).

Säkerhet
108














Säkerhetssystem
Antispinn- (ASR) och
antisladdsystem (ESP)

Antispinnsystemet optimerar bilens vägrepp för att undvika att hjulen slirar, genom att påverka
drivhjulens bromsar och motorstyrningen.

Antisladdsystemet styr bromsarna på ett eller
flera hjul och påverkar motorstyrningen, så att
bilen kan hålla den kurs som föraren önskar,
inom det m
öjligas gränser.

Aktivering

Dessa system aktiveras automatiskt varje gång
bilen star tas.
Om väggreppet eller kursstabiliteten försämras
kopplas systemen in.
Det indikeras genom att den
här kontrollampan blinkar på
instrumenttavlan.




Urkoppling

I undantagsfall (som t.ex när bilen kör t fast i
snö eller på lös mark etc.) och det inte går att ta
sig fram, kan det fungera att tillfälligt koppla ur
dessa system och låta hjulen spinna för att åter få
väggreppet.) Tryck på knappen "ESP OFF", som sitter
nära ratten.
När denna kontrollampa tänds på
instrumenttavlan och lampan på
knappen tänds indikerar det att systemen är urkopplade. Vi rekommenderar att du kopplar insystemen så for t som möjligt igen.
Återaktivering

Dessa system återaktiveras automatiskt efter varje
frånslagning av tändningen eller fr.o.m. 50 km/tim.) Tryck en gång till på knappen "ESP OFF"för att återaktivera systemen manuellt.

Funktionsstörning

Om denna kontrollampa tänds, åtföljd
av en ljudsignal och ett meddelande
på displayen, indikerar det att en
funktionsstörnin
g uppstått i något av
systemen.
Vänd dig till en CITROËN-verkstad eller en annan kvalificerad verkstad.
Systemen för kursstabilisering erbjuder ytterligare säkerhet vid normal körning,men innebär inte att föraren kan ta extrarisker eller köra i för höga hastigheter. Systemens funktion är beroende av atttillverkarens föreskrifter följs när det gäller:


- hjul (däck och fälgar),

- bromskomponenter,

- elektronik,

- monterings- ochreparationsmetoder.
Efter en krock bör systemen ses över aven CITROËN-verkstad eller en annankvalificerad verkstad.

Säkerhet
112
Endast passagerarens krockkudde kan kopplas ur:
)med tändningen frånslagen
för duin nyckeln i reglaget för urkoppling avpassagerarens krockkudde,)vrid den till läget "OFF",)dra sedan ut den i samma läge.
Den h
är kontrollampan lyser i
instrumenttavlan när tändningen är
påslagen och så länge krockkuddenär urkopplad.
Återinkoppling

När du tar bort en bakåtvänd bilbarnstol
ska du vrida reglaget till läget "ON"för att koppla in krockkudden på nytt och skydda
frampassageraren i händelse av en krock.


Funk tionsstörning
Om denna kontrollampa tänds på instrumenttavlan, åtföljd av en
ljudsignal och ett meddelande på multifunktionsdisplayen bör du kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad för kontroll av systemet. Det kan annars hända attkrockkuddarna inte aktiveras vid en krock.
Kontakta en CITROËN-verkstad eller en annan kvalificerad verkstadom denna kontrollampa blinkar. Det kan annars hända att passagerarens frontkrockkudde inte aktiveras vid enkrock.

Om minst en av de båda airbaglamporna lyser med fast ljus får du inte montera enbilbarnstol på frampassagerarens stol.

Låt en CITROËN-verkstad eller en annan kvalificerad verkstad kontrollera systemet.
Med tanke på barnets säkerhet måste passagerarens krockkudde fram ovillkorligen kopplas ur om en bakåtvänd bilbarnstol monteras påframpassagerarens stol. Annars riskerar barnet att skadasallvarligt då krockkudden aktiveras.
Urkoppling

8
Säkerhet
113
Sidokrockkuddar

Aktivering

Sidokrockkudden löser ut på den sida av bilen
som utsätts för en kraftig sidokollision mot hela
eller en del av sidokrockzonen B
(rät vinkligt
mot bilens längdaxel i det horisontella planet
och i riktning utifrån och in).
Sidokrockkudden blåses upp mellan höften
och axeln på personen i framsätet framför
motsvarande dörrpanel.


Zoner för kollisionsavkänning



A.
Frontalkrock.

B.
Sidokrock.



Systemet skyddar föraren och passagerarna
(utom på mittplatsen bak) i händelse av en
kraftig sidokrock, för att begränsa risken för
skador på sidan av huvudet.
Alla krockgardiner är inbyggda i stolparna och
den övre delen av kupén.

Aktivering

Krockgardinen aktiveras samtidigt som
motsvarande sidokrockkudde om en kraftigsidokrock inträffar mot hela eller en del avsidokrockzonen B (rätvinkligt mot bilens längdaxel i det horisontella planet och i riktning
utifrån och in).
Krockgardinen blåses upp mellan personen i
fram- eller baksätet och rutorna.


Funk tionsstörning
Om den här kontrollampan tänds på
instrumenttavlan, åtföljt av en ljudsignal
och ett meddelande på displayen bör en CITROËN-verkstad eller en annan
kvalificerad verkstad kontaktas för
kontroll av systemet. Det finns risk för att krockgardinerna inte aktiveras ihändelse av en kraftig kollision.
Vid en lättare krock från sidan eller om bilen välter är det inte säkert attkrockgardinen aktiveras.

Vid krock bakifrån eller frontalkrock aktiveras inte krockgardinen.
Skyddar föraren och frampassageraren i
händelse av en kraftig sidokollision, för att
begränsa riskerna för skador på överkroppen,
mellan höften och axeln.
Varje sidokrockkudde är integrerad i
ryggstödets stomme, på dörrsidan.

9
Körning
115





Parkeringsbroms


Åtdragning



)
Dra åt parkeringsbromsen ordentligt när du
stannar bilen.



Lossning



)
Dra lätt i parkeringsbromsen, tryck på
knappen för att lossa den och sänk helt
ned bromsen.
När den här kontrollampan och
STOP
-lampan tänds under färd, samtidigt som en ljudsignal hörs och ett meddelande
visas på multifunktionsdisplayen innebär
det att bromsen for tfarande är åtdrageneller dåligt lossad.








Manuell sexväxlad
växellåda
Lägga in 5:e eller 6:e växeln
) Flytta växelspaken hela vägen till höger för
att kunna lägga i 5:ans eller 6:ans växel.
)
Lyft upp kragen under växelspakens knopp
och för växelspaken åt vänster och sedan
fr
amåt.


Lägga i backväxeln
Lägg aldrig i backväxeln innan bilenstannat helt med motorn på tomgång.

Av säkerhetsskäl och för att starta motorn:


- välj alltid neutralläge,

- trampa på kopplingspedalen.
Vid parkering i en utförsbacke bör du
vända hjulen mot trottoarkanten, dra
åt parkeringsbromsen och lägga i en
växel.

Om denna regel inte följs kan växellådan skadas allvarligt (3:ans eller 4:ans växel läggs i av misstag).
