Page 41 of 368
1
39

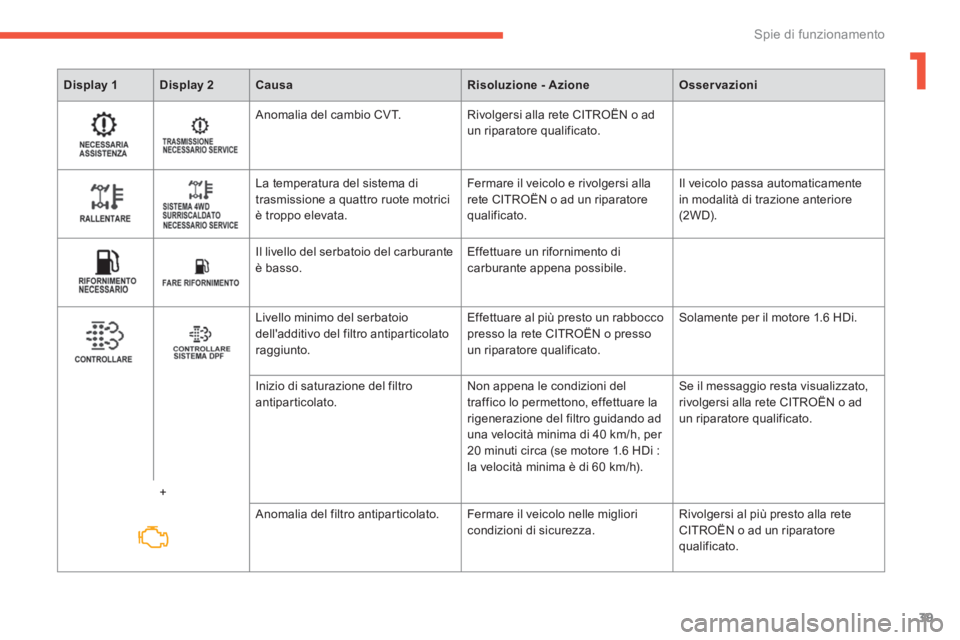

Spie di funzionamento
Display 1
Display 2
Causa
Risoluzione - Azione
Osservazioni
Anomalia del cambio CVT. Rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
La temperatura del sistema di
trasmissione a quattro ruote motrici
è troppo elevata. Fermare il veicolo e rivolgersi alla
rete CITROËN o ad un riparatore
qualificato. Il veicolo passa automaticamente
in modalità di trazione anteriore
(2WD).
Il livello del serbatoio del carburante
è basso. Effettuare un rifornimento di
carburante appena possibile.
Livello minimo del serbatoio
dell'additivo del filtro antiparticolato
raggiunto. Effettuare al più presto un rabbocco
presso la rete CITROËN o presso
un riparatore qualificato. Solamente per il motore 1.6 HDi.
+ Inizio di saturazione del filtro
antiparticolato. Non appena le condizioni del
traffico lo permettono, effettuare la
rigenerazione del filtro guidando ad
una velocità minima di 40 km/h, per
20 minuti circa (se motore 1.6 HDi :
la velocità minima è di 60 km/h). Se il messaggio resta visualizzato,
rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
Anomalia del filtro antiparticolato. Fermare il veicolo nelle migliori
condizioni di sicurezza. Rivolgersi al più presto alla rete
CITROËN o ad un riparatore
qualificato.
Page 42 of 368
40
Spie di funzionamento
Display 1
Display 2
Causa
Risoluzione - Azione
Osservazioni

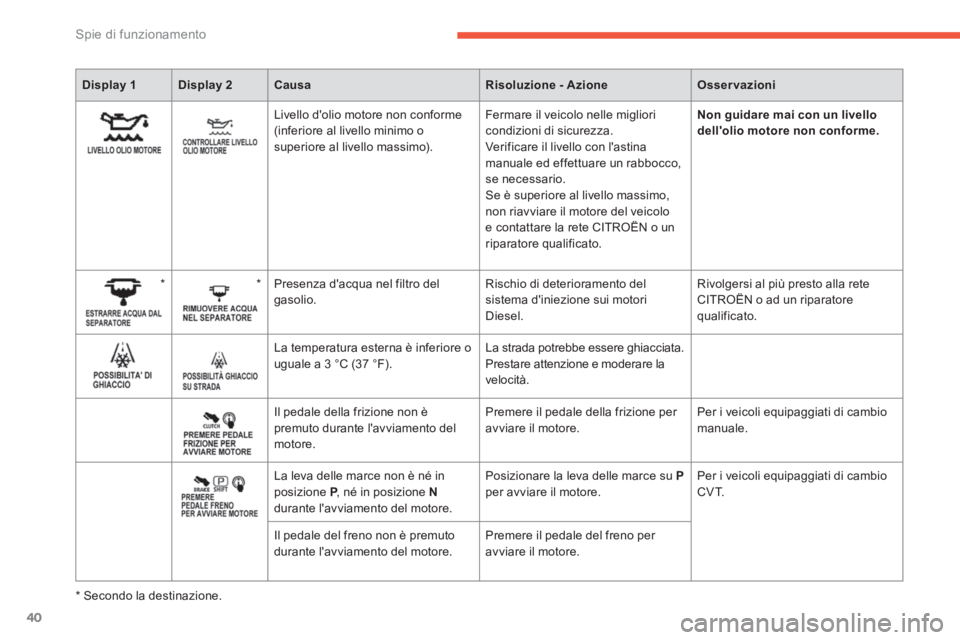

Livello d'olio motore non conforme
(inferiore al livello minimo o
superiore al livello massimo). Fermare il veicolo nelle migliori
condizioni di sicurezza.
Verificare il livello con l'astina
manuale ed effettuare un rabbocco,
se necessario.
Se è superiore al livello massimo,
non riavviare il motore del veicolo
e contattare la rete CITROËN o un
riparatore qualificato. Non guidare mai con un livello
dell'olio motore non conforme.
*
*
Presenza d'acqua nel filtro del
gasolio. Rischio di deterioramento del
sistema d'iniezione sui motori
Diesel. Rivolgersi al più presto alla rete
CITROËN o ad un riparatore
qualificato.
La temperatura esterna è inferiore o
uguale a 3 °C (37 °F). La strada potrebbe essere ghiacciata.
Prestare attenzione e moderare la
velocità.
Il pedale della frizione non è
premuto durante l'avviamento del
motore. Premere il pedale della frizione per
avviare il motore. Per i veicoli equipaggiati di cambio
manuale.
La leva delle marce non è né in
posizione P
, né in posizione N
durante l'avviamento del motore. Posizionare la leva delle marce su P
per avviare il motore. Per i veicoli equipaggiati di cambio
CVT.
Il pedale del freno non è premuto
durante l'avviamento del motore. Premere il pedale del freno per
avviare il motore.
*
Secondo la destinazione.
Page 43 of 368
1
41
Spie di funzionamento
Display 1
Display 2
Dispositivo
Osservazioni
Messaggi d'informazione (contatto su "ON")
Sistema 2 ruote
motrici 2WD
Lampeggia per alcuni istanti quando la modalità "2WD" (2 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 ruote motrici.
Sistema 4 ruote
motrici 4WD
Lampeggia per alcuni istanti quando la modalità "4WD" (4 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 ruote motrici.
Sistema 4 ruote
motrici 4WD LOCK
Lampeggia per alcuni istanti quando la modalità "LOCK" (4 ruote motrici) è
selezionata mediante il selettore della modalità di trasmissione, per le versioni a
4 ruote motrici.
Sistema di controllo
dinamico di stabilità
(ASC)
Lampeggia quando il sistema di controllo dinamico di stabilità (ASC) è in funzione.
Page 44 of 368
42
Spie di funzionamento
Display 1
Display 2
Dispositivo
Causa
Osservazioni
Risoluzione - Azioni
Messaggi di prevenzione
Indicatore di
manutenzione
Avverte il guidatore
che è stato superato il
chilometraggio del tagliando
di manutenzione. Si accende per alcuni
secondi all'inserimento del
contatto. Rivolgersi alla rete CITROËN
o ad un riparatore qualificato.
Pausa
consigliata
Avverte il guidatore che deve
fermarsi per riposare. Viene visualizzato al
raggiungimento del tempo
di guida precedentemente
impostato.
Viene emesso un segnale
acustico per 3 volte e
successivamente ogni 5 minuti
fino all'arresto del veicolo. Si consiglia di fare una sosta
ogni due ore circa.
Page 45 of 368
1
43
Spie di funzionamento
Computer di bordo
A contatto inserito, ogni pressione del pulsante
INFO
permette di far scorrere in successione le
seguenti informazioni :
- il contachilometri totalizzatore ed il
contachilometri parziale A,
- il contachilometri totalizzatore ed il
contachilometri parziale B,
- l'indicatore di manutenzione,
- la temperatura del liquido di
raffreddamento,
- l'autonomia,
- il consumo medio,
- la velocità media,
- il consumo istantaneo,
- il menu di regolazione,
- gli eventualli messaggi d'allarme.
Visualizzazione dei dati
Contachilometri totalizzatore
Sistema di misurazione della distanza totale
percorsa dal veicolo durante la sua durata di
vita.
Il chilometraggio totale è
visualizzato nella parte
inferiore del display.
Contachilometri parziale
(Percorsi A o B)
Azzeramento
A contatto inserito, quando uno dei percorsi A
o B
è visualizzato, premere il pulsante INFO
per almeno 2 secondi. Verrà azzerato solo il
percorso visualizzato.
Questi due percorsi indicano
la distanza percorsa,
dall'ultimo azzeramento del
contachilometri.
Premere il pulsante INFO
per visualizzare il percorso
desiderato.
Page 46 of 368
44
Spie di funzionamento

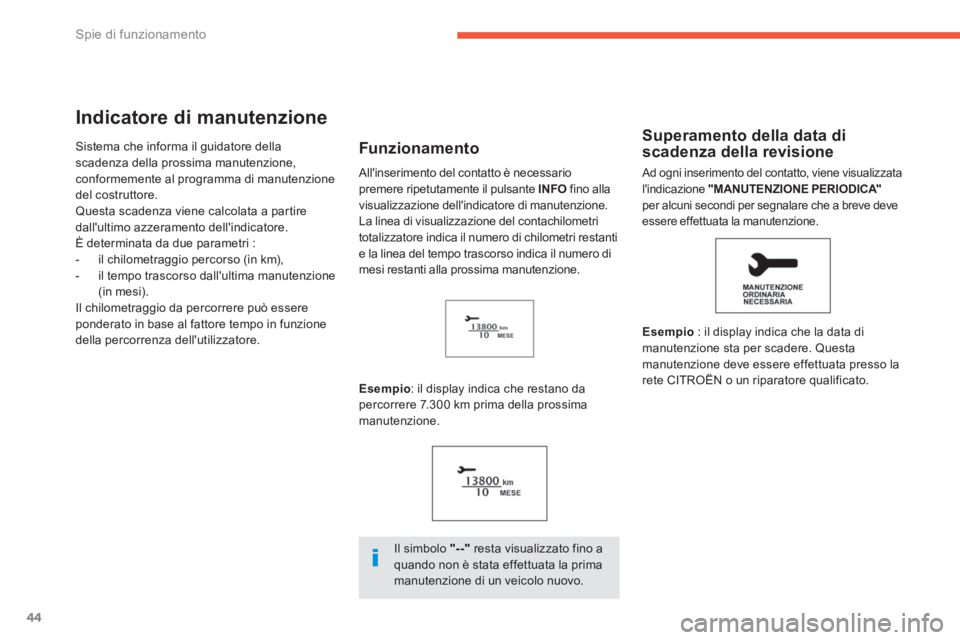

Indicatore di manutenzione
Sistema che informa il guidatore della
scadenza della prossima manutenzione,
conformemente al programma di manutenzione
del costruttore.
Questa scadenza viene calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri :
- il chilometraggio percorso (in km),
- il tempo trascorso dall'ultima manutenzione
(in mesi).
Il chilometraggio da percorrere può essere
ponderato in base al fattore tempo in funzione
della percorrenza dell'utilizzatore.
Esempio
: il display indica che restano da
percorrere 7.300 km prima della prossima
manutenzione.
Superamento della data di
scadenza della revisione
Esempio
: il display indica che la data di
manutenzione sta per scadere. Questa
manutenzione deve essere effettuata presso la
rete CITROËN o un riparatore qualificato.
Funzionamento
Il simbolo "--"
resta visualizzato fino a
quando non è stata effettuata la prima
manutenzione di un veicolo nuovo.
Ad ogni inserimento del contatto, viene visualizzata
l'indicazione "MANUTENZIONE PERIODICA"
per alcuni secondi per segnalare che a breve deve
essere effettuata la manutenzione. All'inserimento del contatto è necessario
premere ripetutamente il pulsante INFO
fino alla
visualizzazione dell'indicatore di manutenzione.
La linea di visualizzazione del contachilometri
totalizzatore indica il numero di chilometri restanti
e la linea del tempo trascorso indica il numero di
mesi restanti alla prossima manutenzione.
Page 47 of 368
1
45
Spie di funzionamento

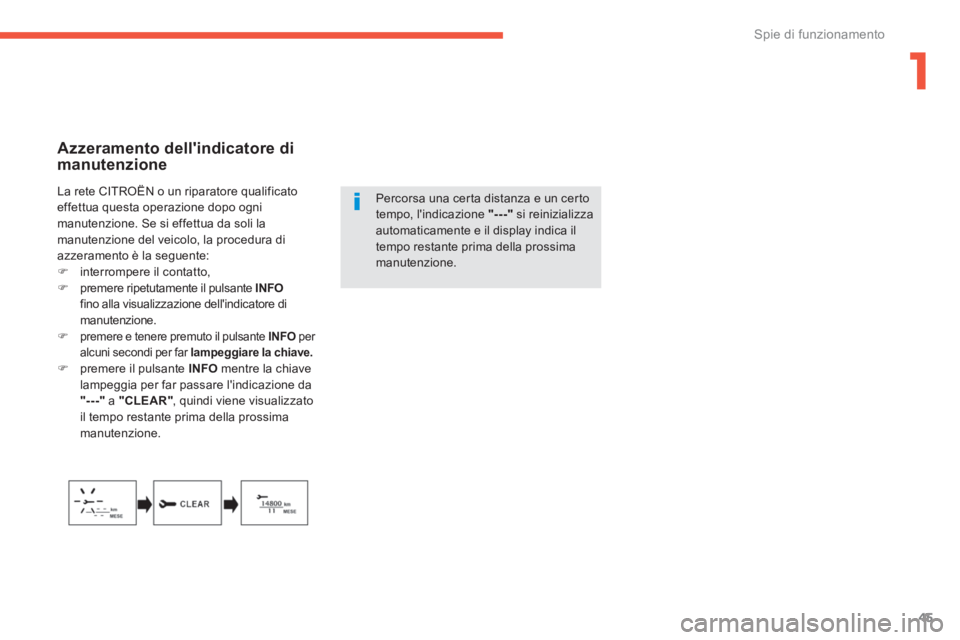

Azzeramento dell'indicatore di
manutenzione
Percorsa una certa distanza e un certo
tempo, l'indicazione "---"
si reinizializza
automaticamente e il display indica il
tempo restante prima della prossima
manutenzione.
La rete CITROËN o un riparatore qualificato
effettua questa operazione dopo ogni
manutenzione. Se si effettua da soli la
manutenzione del veicolo, la procedura di
azzeramento è la seguente:
)
interrompere il contatto,
)
premere ripetutamente il pulsante INFO
fino alla visualizzazione dell'indicatore di
manutenzione.
)
premere e tenere premuto il pulsante INFO
per
alcuni secondi per far lampeggiare la chiave.
)
premere il pulsante INFO
mentre la chiave
lampeggia per far passare l'indicazione da
"---"
a "CLEAR"
, quindi viene visualizzato
il tempo restante prima della prossima
manutenzione.
Page 48 of 368
46
Spie di funzionamento
Con il motore avviato, indica
la temperatura del liquido di
raffreddamento.
Autonomia
A motore avviato,
indica
il numero di chilometri che
possono ancora essere
percorsi con il carburante
rimasto nel serbatoio
secondo i consumi medi
degli ultimi chilometri
percorsi.
Questo valore può variare a seguito di un
cambiamento dello stile di guida o di pendenza
della strada, generando una variazione
importante del consumo istantaneo.
Se si aggiungono pochi litri, il valore
visualizzato sarà errato. Pertanto, è necessario
fare rifornimento non appena possibile.
Indicatore di temperatura
del liquido di
raffreddamento
Se la barra è vicina alla posizione critica
situata a
destra, significa che la temperatura è troppo elevata.
Il simbolo lampeggia non appena il motore è
surriscaldato.
Fermare subito il veicolo nelle migliori
condizioni di sicurezza possibili.
Attendere alcuni minuti prima di spegnere
il motore.
Quando l'autonomia è inferiore a 50
km
,
vengono visualizzati dei trattini.
Effettuare il pieno non appena possibile.
L'autonomia viene aggiornata.
Attendere il raffreddamento del motore
prima di effettuare il rabbocco. Il circuito di
raffreddamento è sotto pressione.
Poiché il circuito di raffreddamento è sotto
pressione, per evitare il rischio di ustioni,
svitare il tappo ruotandolo di due giri per
lasciar scendere la pressione.
Quando la pressione è scesa, aprire il
tappo e rabboccare, se necessario.
Rivolgersi alla rete CITROËN o ad un
riparatore qualificato.
Quando si stacca la batteria, i
precedenti dati relativi al consumo
andranno persi e il valore visualizzato
sarà diverso da quello visualizzato
prima dello scollegamento della
batteria. La distanza visualizzata deve
essere considerata un'indicazione
approssimativa.
Page 49 of 368
1
47
Spie di funzionamento

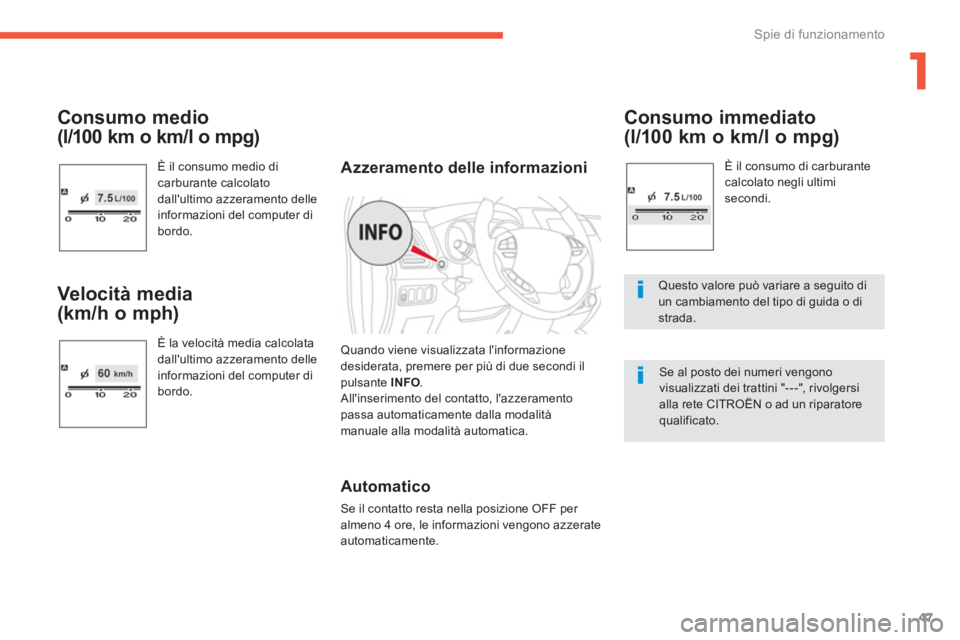

Consumo medio
(l/100 km o km/l o mpg)
È il consumo medio di
carburante calcolato
dall'ultimo azzeramento delle
informazioni del computer di
bordo.
Velocità media
(km/h o mph)
È la velocità media calcolata
dall'ultimo azzeramento delle
informazioni del computer di
bordo.
Consumo immediato
(l/100 km o km/l o mpg)
È il consumo di carburante
calcolato negli ultimi
secondi.
Questo valore può variare a seguito di
un cambiamento del tipo di guida o di
strada.
Se al posto dei numeri vengono
visualizzati dei trattini "- - -", rivolgersi
alla rete CITROËN o ad un riparatore
qualificato.
Azzeramento delle informazioni
Quando viene visualizzata l'informazione
desiderata, premere per più di due secondi il
pulsante INFO
.
All'inserimento del contatto, l'azzeramento
passa automaticamente dalla modalità
manuale alla modalità automatica.
Automatico
Se il contatto resta nella posizione OFF per
almeno 4 ore, le informazioni vengono azzerate
automaticamente.
Page 50 of 368
48
Spie di funzionamento
I vari menu possono cambiare tra il quadro
strumenti tipo 1 e il quadro strumenti tipo 2.
Regolazioni dei parametri del veicolo
A veicolo fermo,
consente
di modificare le seguenti
impostazioni:
- la modalità di
reinizializzazione del
consumo e della velocità
media,
)
Premere e tenere premuto il pulsante
INFO
per alcuni secondi per visualizzare la
schermata dei menu.
)
Nella schermata dei menu, premere
il pulsante INFO
per selezionare una
funzione dall'elenco:
- l'unità di consumo del carburante,
- l'unità di visualizzazione della temperatura,
- la lingua del display,
- attivazione/disattivazione del suono
abbinato alla pressione del pulsante INFO
,
- inter vallo di visualizzazione del messaggio
"pausa consigliata",
- ripristinare le impostazioni di fabbrica.
Per effettuare le regolazioni è
necessario spegnere il veicolo e
inserire il contatto.
Inserire il freno di stazionamento e
posizionare la leva delle marce in folle.
Una volta inserito il contatto,
premere
il pulsante INFO
, presente sul cruscotto a
sinistra del quadro strumenti per visualizzare
l'indicazione "MENU DELLE REGOLA ZIONI".
Funzionamento
MENU
1/3
:
- 1
- 2
, A
- M
, A
- P
* (scelta di
reinizializzazione del consumo e della
velocità media),
- UNITÀ
(scelta delle unità di consumo di
carburante),
- scelta dell' unità di visualizzazione della
temperatura
,
- LINGUA
(scelta della lingua del display),
*
Secondo la lingua di visualizzazione.
Per ragioni di sicurezza, se il veicolo
è in
movimento,
la regolazione delle
funzioni non viene visualizzata quando
si preme il pulsante INFO
.
