CITROEN C3 PICASSO 2014 Eksploatavimo vadovas (in Lithuanian)

9
Valdymas
129

Rodmenys prietaisų skydelyje

Pavarų svirties padėtys
N.
"Neutral" (laisvoji padėtis) R. "Reverse" (atbulinė pavara) 1 2 3 4 5 6. Pavarų rodmenys naudojantisrankiniu būduAUTO.
Jis pasirodo pasirinkus automatinį
būdą. Jis užgęsta perjungus į rankinį
būdą.
Užvedimas ir pajudėjimas iš vietos
)
Pasirinkite padėtį N.)
Iki galo nuspauskite stabdžių pedalą.
)
Užveskite variklį.
Sk
ydelio displėjuje pasirodo
ženkliukas N.
) Pasirinkite automatizuotą būdą (padėtisA
), rankinį būdą (padėtis AM ) arba atbulinępavarą (padėtis R
).R)
Atleiskite stovėjimo stabdį. )
Palengva atleiskite stabdžių pedalą.)
Spauskite akceleratorių.
AUTOir 1, 1arba Rpasirodo prietaisų skydelio
displėjuje.


Automatizuotas būdas
)
Pasirinkite padėtį A.
Ženkliukas AUTOir įjungta pavarapasirodys skydelio displėjuje.

Pavarų dėžė veiks automatinio prisitaikymo
būdu, be vairuotojo įsiki

Valdymas
130
) Pasirinkite padėtį M.
Norint įjungti atbulinę pavarą, automobilis turi stovėti ir turi būti paspaustas stabdžių pedalas.
)Pasirinkite padėtį R.


Jei važiuojant labai mažu greičiu bandoma
įjungti atbulinę pavarą, ji bus įjungta tik tada,
kai automobilis sustos.
Kai važiuojant dideliu greičiu pasirenkama
atbulinė pavara, ima mirksėti kontrolinė lemputė N, o pavarų dėžė automatiškai persijungia į neutraliąją padėtį. Jei norite vėl įjungti pavarą, perjunkite pavarų svirtį į padėtį A
arba M.
Laikinas rankinės pavarų
perjungimo kontrolės perėmimas
Jūs galite laikinai perimti pavarų perjungimo kontrolę ir perjungti pavaras rankiniu būdu,naudodamiesi jungikliais prie vairo "+"ir"-":jei variklio režimas leidžia, komanda perjungti pavarą yra įvykdoma.

9
Valdymas
131

Automobilio sustabdymasVeikimo sutrikimai
Įjungus kontaktą mirksintis ženkliukas AUTO,kartu įsijungęs garsinis signalizatorius ir pasirodęs prane

Valdymas
132





Pajudėjimo į įkalnę
pagalba (automobilio
su rankine
automatizuota
6 pavarų dėže)
Pajudant į įkalnę sistema trumpą laiką išlaikoautomobilį sustabdytą (maždaug 2 sekundes),per tą laiką jūs galite perkelti koją nuo stabdžiųpedalo ant akceleratoriaus pedalo.
Ši funkcija veikia tik tuomet, jei:
- automobilis yra visiškai sustabdytas
spaudžiant stabdžių pedalą,
- automobilis stovi tam tikro laipsnio įkalnėje,
- vairuoto
jo durys yra uždarytos.
Pajudėjimo į įkalnę pagalbos funkcijos išjungti negalima.
Jums atleidus stabdžių pedalą stačiojeįkalnėje automobilis laiko įjungtusstabdžius trumpą laiką:


- jeigu yra įjungtas rankinės automatizuotos
pavarų dėžės automatinis būdas (padėtis A
) arba rankinis būdas (padėtis AM ).
Jeigu automobilis stovi nuokalnėje,atleidus stabdžių pedalą jis bus prilaikomas
tik įjungus atbulinę pavarą.

Veikimo sutrikimai

Jei atsiranda sistemos gedimų, u

9
Valdymas
133








"Stop & Start" Sistema "Stop & Start" (sustabdymas ir užvedimas) trumpam išjungia variklį į budėjimo padėtį - režimą STOP, - kai sustojama įvairiomis eismosąlygomis (prie šviesaforo, kamščiuose, kitais atvejais). Variklis vėl automatiškai užsiveda - režimas START, - kai tik jūs norite važiuoti. Variklis
užsiveda iš kar to, greitai ir tyliai.
Sistema "Stop & Star t" yra puikiai pritaikyta miesto sąlygoms, ji leidžia sumažinti degalų sąnaudas, išmetamųj
Ð dujų taršą ir triukšmą, kai variklis
išsijungęs.

Veikimas

Variklio persijungimas į režimą
STOP
Prietaisų skydelyje užsidega lemputė
"ECO"
o variklis persijungia į
budėjimo padėtį, kai:


-
automobilio su rankine automatizuota
6 pavarų dėže, važiuojančio mažesniu nei8 km/h greičiu, paspaudžiamas stabdžiųpedalas arba pavarų svirtis perjungiama į padėtį N.
Laiko trukmės skaitiklis sumuoja
variklio persijungimo į STOP
padėtį bendrą trukmę važiavimo
metu. Šis skaitiklis grąžinamas į
nulinę padėtį kiekvieną kartą iš
nau
jo įjungus uždegimo kontaktą
raktu.


Yp a t ingos situacijos: STOPpadėtis negalima

Režimas STOP neįsijungia

Valdymas
134
Variklio užsivedimas START
būdu

Automobilio su rankine automatizuota pavarų dėže
lemputė "ECO"
užges, o
variklis vėl užsives šiais atvejais:
- kai pavarų svirčiai esant į
jungtai į padėtį Aarba M
atleidžiate stabdžių pedalą,
- kai pavarų svirčiai esant įjungtai į padėtį N,o stabdžių pedalui esant atleistam įjungiate padėtį A
arba M,- kai įjungiate atbulinę pavarą.

Ypatingos situacijos: automatinisužsivedimas START būdu

Dėl saugumo arba patogumo variklis
automatiškai užsiveda STA R T būdu tokiais
atvejais:


- kai yra atidaromos vairuotojo durys,

- kai yra atsegamas vairuotojo saugo diržas,

- kai automobilio su rankine automatizuota
pavarų dėže greitis viršija 11 km/h,

- tam tikrais atsitiktiniais atvejais (dėl
akumuliatoriaus įkrovos, variklio
temperatūros, stabdžių stiprintuvo, oro
kondicionieriaus reguliavimo ir pan.), kai
to reikalauja sistemos arba automobilio
valdymas.
Lemputė
"ECO"
kelias sekundes
mirksi, po to užgęsta.
Toks veikimas yra visiškai normalus.

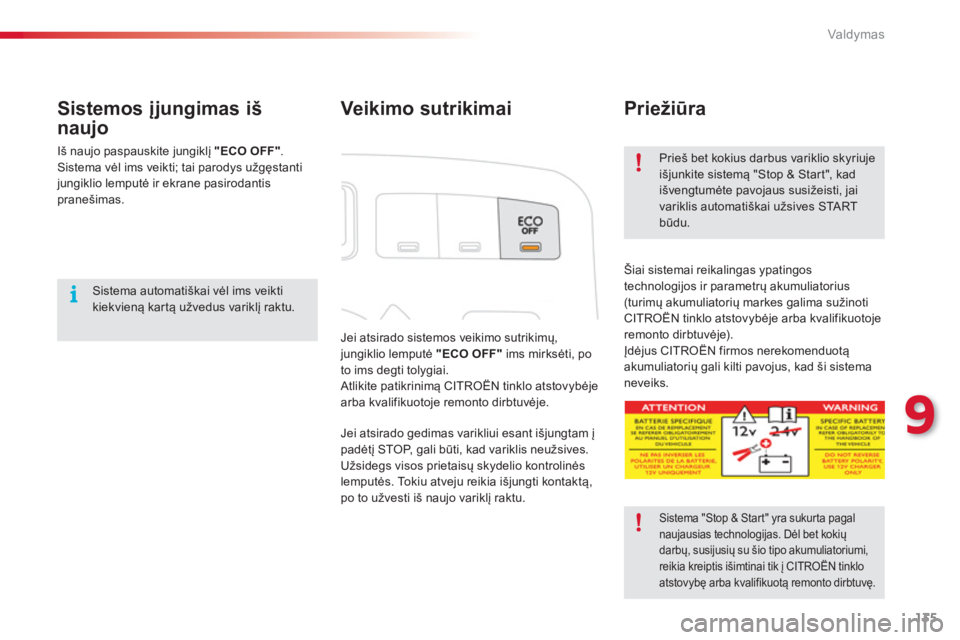

Sistemos išjungimas

Bet kuriuo metu galite paspausti jungiklį "ECO
OFF"ir sistema bus išjungta.
Tai parodo užsidegusi jungiklio lemputė ir
drauge pasirodęs prane

9
Valdymas
135
Veikimo sutrikimai
Jei atsirado sistemos veikimo sutrikimų,jungiklio lemputė "ECO OFF"ims mirksėti, po
to ims degti tolygiai.
Atlikite patikrinimą CITRO

Valdymas
136





Greičio ribotuvas
Šios sistemos jungikliai yra išdėstyti ant
rankenėlės A . 1.
Ribotuvo pasirinkimo ratukas 2.
Greičio vertės sumažinimo mygtukas 3.Greičio vertės padidinimo mygtukas 4.
Greičio ribojimo įjungimo / išjungimo mygtukas
Supro
gramuoti duomenys yra rodomi prietaisų
skydo displėjuje.
5.Greičio ribojimo įjungimo / išjungimo
rodmuo6. Greičio ribotuvo pasirinkimo rodmuo
7.Įvesto greičio vertė

Jungikliai prie vairo

Rodmenys prietaisų skydelyje
Ribotuvo įjungimas
atliekamas rankiniu būdu:mažiausias nustatytas greitis gali būti 30 km/h.
Ribotuvas išjungiamaspaspaudus mygtuką.
Jei akceleratoriaus pedalą paspausite stipriai,galėsite viršyti įvestą į atmintį greitį.
Norėdami, kad greičio ribotuvas vėl imtų veikti, atleiskite akceleratoriaus pedalą, kad greitis sumažėtų iki žemesnio už įvestąj
³.
Iš
jungus variklį suprogramuotas greitis išliekaatmintyje.

Greičio ribotuvas jokiu būdu negali
pakeisti vairuotojo budrumo ir atleistijo nuo atsakomybės laikytis greičioapribojimų. Sistema leidžia nevirš
yti vairuotojo suprogramuoto automobilio greičio.
Pasiekus nustatytą greičio ribą tolesnis akceleratoriaus spaudimas nebeveikia variklio.

9
Valdymas
137
Greičio įvedimas į
atmintį
)Nustatykite rankenėlę 1
į padėtį
"LIMIT"
: greičio ribotuvo funkcija busįjungta, bet dar neveiks (PAUS E).
Įvesti į atmintį
greitį galima neįjungus greičio ribotuvo.


Nustatyto greičio viršijimas

Paprastai spaudžiant akceleratoriaus pedalą greitis nebus viršytas,
tačiau
galėsite viršyti, jei pedalą paspausite stipriai, įveikdami pasipriešinimo ribą. Greičio ribotuvas trumpam nustos veikti, o prietaisų skydelyje
rodomas greitis mirksės.
Norėdami, kad greičio ribotuvas vėl imtų veikti, atleiskite
akceleratoriaus pedalą ir mirksėjimas automatiškai išsijungia.


Ribotuvo funkcijos išjungimas
)Pasukite ratuką 1 į padėtį "0"
: greičio ribotuvo funkcija
iš
jungiama. Toliau rodomas bendras kilometrų skaičius.


Veikimo sutrikimas
Sugedus greičio ribotuvui įvestas į atmintį greitis i

Valdymas
138
Sistema suteikia galimybę važiuoti vienodu greičiu, pasirinktu ir įvestu į atmintį paties
vairuotojo, neliečiant akceleratoriaus.
Šios sistemos
jungikliai yra išdėstyti antrankenėlės A . Suprogramuoti duomenys yra grupuojami prietaisų skydelio displėjuje.
Jungikliai prie vairo

Rodmenys prietaisų skydelyje
Reguliatoriaus įjungimas
atliekamas rankiniubūdu: mažiausias nustatytas greitis gali būti
40 km/h ir turi būti įjungta ne žemesnė kaip
ketvir toji pavara.
Re
guliatorius išjungiamas rankiniu būdu arbapaspaudus stabdžių ar sankabos pedalus,arba, dėl saugumo, išjungus ESP sistemą.
Jei akceleratoriaus pedalą paspausite stipriai,
galėsite viršyti įvestą į atmintį greitį. Norėdami grįžti prie suprogramuoto greičio,
atleiskite akceleratoriaus pedalą.
Išjungus variklį suprogramuotas greitis neišlieka atmintyje.1
.Reguliatoriaus funkcijos įjungimo ratukas
2. Greičio suprogramavimo/ver tėssumažinimo mygtukas 3.
Greičio suprogramavimo/vertės padidinimo
mygtukas4.Greičio reguliavimo paleidimo arbasustabdymo mygtukas5
. Greičio reguliavimo sustabdymo/atnaujinimo rodmuo
6. Greičio reguliatoriaus funkcijos įjungimo rodmuo
7. Įvesto greičio vertė
Greičio reguliatorius jokiu būdu negali pakeisti vairuotojo budrumo ir atleisti jo nuo atsakomybės laikytis greičio apribojimų.






Greičio reguliatorius
