stop start CITROEN C3 PICASSO 2014 Instructieboekjes (in Dutch)

.
Inhoudsopgave
Richtingaanwijzers 114
Alarmknipperlichten 114
Claxon 114
Urgence-oproep of Assistance-oproep 115
Hulpsystemen bij het remmen 115
Stabiliteitscontrolesystemen 117
Veiligheidsgordels 118
Airbags 122
Veiligheid
Parkeerrem 126
Handgeschakelde 6-versnellingsbak 126
Opschakelindicator 127
EGS 6 -versnellingsbak 128
Hill Start Assist 132
Stop & Start-systeem 133
Snelheidsbegrenzer 136
Snelheidsregelaar 138
Parkeerhulp achter 140
Achteruitrijcamera 142
Rijden
Urgence-oproep of Assistance-oproep 199
eMyWay 201
Autoradio 255
Audio en datacommunicatie
Tr e f w o o r d e n r e g i s t e r
Motorkap 144
Brandstoftank leeg (diesel) 145
Benzinemotoren 146
Dieselmotoren 147
Niveaus controleren 148
Controles 150
Onderhoud
Bandenreparatieset 152
Wiel ver wisselen 157
Lampen vervangen 164
Zekeringen vervangen 173
Accu 180
Eco-modus 182
Wisserbladen vervangen 183
Slepen van uw auto 184
Trekken van een aanhanger 186
Allesdragers monteren 187
Accessoires 188
Sneeuwkettingen 190
Praktische informatieTechnische gegevens
Benzinemotoren 191
Gewichten (benzine) 192
Motor met LPG-installatie 193
Gewichten LPG 194
Dieselmotoren 195
Gewichten (diesel) 196
Afmetingen 197
Identificatie 198

Eerste kennismaking
4
Nadat u het contact hebt afgezet, blijven de koplampen nog even branden om opdonkere plaatsen het uitstappen te vergemakkelijken.
ASR en ESP
Deze voorzieningen grijpen - voor zover
mogelijk - in als de koers van de auto afwijkt
van de door de bestuurder gewenste richting.
Panoramadak
Dit dak vergroot de lichtinval en het zicht in hetinterieur op ongeëvenaarde wijze.
Parkeerhulp achter/achteruitrijcamera
Deze twee voorzieningen waarschuwen u tijdens het achteruitrijden voor obstakels achter de auto.
11
7
Stop & Start-systeem
Dit systeem schakelt de motor
tijdelijk uit als de auto stilstaat (verkeerslicht, file, enz.). De
motor wordt automatischweer gestart wanneer u weg wilt rijden. Het Stop & Start-
systeem zorgt voor een lager brandstofverbruik en eenlagere uitstoot van schadelijkestoffen. Bovendien maakt demotor als de auto stilstaat
geen geluid.

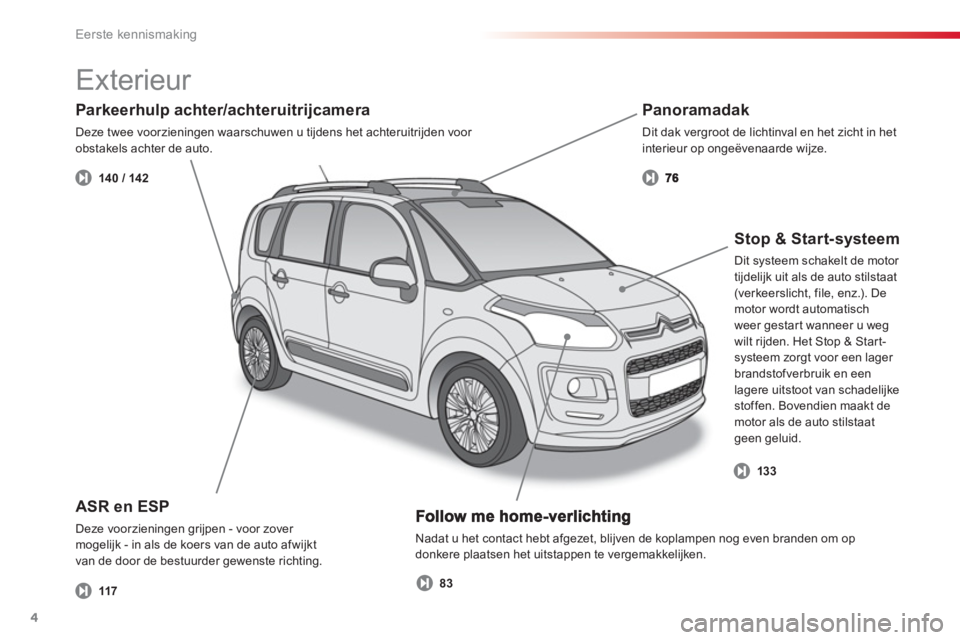

Exterieur
14 0 / 142
83
133

.Eerste kennismaking
15

Digitaal translucide
instrumentenpaneel


Rij drukschakelaars

Ga indien nodig tanken of vul olie bij.
A.Als het contact wordt aangezet, wordt het brandstofniveau weergegeven op hetdigitale instrumentenpaneel. B.Als het contact wordt aangezet, moet de motorolieniveaumeter enkele seconden demelding "OIL OK"weergeven. Het branden van een lamp
je geeft de staat vande desbetreffende functie aan. A.Uitschakeling ESP/ASR.
Als het contact wordt aangezet, gaan de oranjeen rode waarschuwingslampjes branden.
Bij draaiende motor moeten deze lampjes
allemaal snel uitgaan, behalve het lampje C(frontairbag aan passagierszijde ingeschakeld) dat na ongeveer een minuut uitgaat.
Raadpleeg de desbetreffende bladzijde als er
lampjes blijven branden.

Controlelampjes

Controle tijdens het rijden
2223
117
141
73
134
B.
Uitschakeling parkeerhulp achter.

C.
Centrale vergrendeling.
D.Uitschakeling Stop & Start-systeem.

Eerste kennismaking
18
Rijden
Overgang naar de STOP-stand van de motor



- als de selectiehendel in de stand Aof Mstaat en het rempedaal wordt losgelaten,

- of als het rempedaal is losgelaten en deselectiehendel van de stand N
in de standAof Mwordt gezet,

- of als de achteruitversnelling wordtingeschakeld.
Stop & Start-systeem

Bij een auto voorzien van eenEGS-versnellingsbak
gaat hetcontrolelampje "ECO" op het
instrumentenpaneel branden en
wordt de motor automatisch af
gezet:
- als de ri
jsnelheid lager is dan 8 km/h
terwijl het rempedaal wordt ingetrapt of de selectiehendel in de stand N wordt gezet.


Overgang naar de START-stand
van de motor
Bij een auto voorzien van een EGS-versnellingsbakgaat het controlelampje "ECO
" uit en wordt demotor automatisch weer gestart:
In bepaalde bi
jzondere gevallen kan de STOP-
stand niet beschikbaar zijn; het controlelampje "ECO" knipper t dan enkele seconden en gaat
ver volgens uit. In bepaalde bijzondere gevallen wordt de
START-stand automatisch geactiveerd; het controlelampje "ECO" knipper t dan enkeleseconden en gaat vervolgens uit.


Uitschakelen / Inschakelen
U kunt het systeem op elk gewenst momentuitschakelen door op de schakelaar "ECO
OFF" te drukken; het controlelampje van de
toets
gaat branden.


Zet het contact altijd met de sleutel af alvorens te tanken of handelingen onder
de motorkap uit te voeren.


Het systeem wordt automatisch weer ingeschakeld als de motor met de sleutel wordt gestart.
13313 4
134, 135

Controle tijdens het rijden
24


Controlelampje



brandt



Oorzaak



Acties / Opmerkingen







Mistlampen vóór


permanent. De mistlampen vóór zijn
ingeschakeld. Draai de ring twee standen naar achteren om de
mistlampen vóór uit te schakelen.






Mistachterlichten


permanent. De mistachterlichten zijn
ingeschakeld. Draai de ring naar achteren om de mistachterlichten
uit te schakelen.





Voorgloeien
dieselmotor


permanent. Het contactslot staat in de tweede
stand (Contact). Wacht met starten tot het controlelampje is gedoofd.
De wachttijd is afhankelijk van de weersomstandigheden.



Handrempermanent. De handrem is aangetrokken of niet goed vrijgezet.Zet de handrem vrij zodat het controlelampje uitgaat;
trap het rempedaal in.
Houd u aan de veili
gheidsvoorschriften.
Raadpleeg de rubriek "Handrem" voor meer informatieover de handrem.






Koelvloeistof temperatuur


permanent blauw. Bij het starten van de motor geeft het
blauw branden van het lampje aan
dat de motor nog koud is. Na enkele minuten rijden gaat het controlelampje uit om aan te
geven dat de normale bedrijfstemperatuur van de motor is bereikt.
Om de levensduur van de motor te bevorderen is het
raadzaam de motor niet te zwaar te belasten zolang het
controlelampje nog brandt.
Stop & Startpermanent.Het Stop & Start-systeem heeft de motor
in de STOP-stand gezet (verkeerslicht, stopbord, opstopping, enz.).
Het lampje gaat uit en de motor wordt automatisch gestart als u wilt wegrijden.
knippert enkele
seconden en gaat dan uit.De
STOP-stand is nu nietbeschikbaar. of De motor wordt automatisch in de STA R T- s t a n d gezet. Raadplee
g voor meer informatie over de
bijzonderheden van de STOP- en START-stand de
rubriek "Stop & Star t".

Controle tijdens het rijden
28


Controlelampje



brandt



Oorzaak



Acties / Opmerkingen





Antiblokkeersysteem (ABS)permanent. Er is een storing in het antiblokkeersysteem.De normale remwerking blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het CITROËN-netwerk of eengekwalificeerde werkplaats.



Dynamische stabiliteitscontrole (ESP/ASR)
knippert. De ESP-/ASR-regeling is actief. Deze functie verbetert de aandrijving en zorgt voor een betere koersstabiliteit.
permanent.
Storing in het ESP-/ASR-systeem, tenzij
deze is uitgeschakeld (toets ingedrukt en verklikkerlampje van de toets brandt).Laat het s
ysteem controleren door hetCITROËN-netwerk of door een gekwalificeerde
werkplaats.

Zelfdiagnose motorknippert. Er is een storing in het motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat dit controleren door het CITROËN-netwerk of
door een gekwalificeerde werkplaats.
permanent. Er is een storin
g in de
emissieregeling.
Het verklikkerlampje moet doven als de motor wordt gestart.
Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats als dit niet het geval is.


Remsysteempermanent, in combinatie met het STOP-lampje. Het remvloeistofniveau is te laa
g. Stop onmiddellijk op een veilige plek.
Vul het niveau bij met remvloeistof voorzien van een
artikelnummer van CITROËN.

Als het probleem zich blijft voordoen, laat het systeem
dan controleren door het CITROËN-netwerk of door
eengekwalificeerde werkplaats.

+ permanent, in
combinatie met het
waarschuwingslampje ABS en het STOP-lampje.
Er is een storing in de elektronischeremdrukregelaar (EBD). Stop onmiddellijk op een veilige plek.
Laat het systeem controleren door het CITROËN-netwerk
of door een gekwalificeerde werkplaats.

Multifunctionele displays
48
- De actuele informatie:
●
actieradius,
●
actueel brandstofverbruik,
●
nog af te leggen afstand
of de teller van het Stop &
Start-systeem.

Monochroom display C


Weergave van de informatie
)
Druk herhaaldelijk op de toets op hetuiteinde van de ruitenwisserschakelaarom de verschillende standen van deboordcomputer weer te geven:
- Het tra
ject "1"
:
●
afgelegde afstand,
●
gemiddeld brandstofverbruik,
●
gemiddelde snelheid
voor het eerste traject.

- Het tra
ject "2"
:


●
afgelegde afstand,

●
gemiddeld
brandstofverbruik
,

●
gemiddelde snelheid
voor het tweede traject.

)Druk nogmaals op de toets om terug te
keren naar het vorige scherm.

Tr aject op nul zetten
)Druk de knop op het uiteinde van de ruitenwisserschakelaar langer dan
2 seconden in zodra het gewenste traject
wordt aangegeven.
De trajecten "1"en "2"zijn onafhankelijk en hebben dezelfde eigenschappen.
Tr a j e c t "1"
kan bijvoorbeeld gebruikt worden
voor een da
gelijks verbruik en traject "2"voor een maandelijks verbruik.

2
Multifunctionele displays
49





Boordcomputer, enkele definities

Als de actieradius minder dan 30 km bedraagt,
verschijnen streepjes op het display. Na het
tanken van minimaal 5 liter brandstof wordt de
actieradius opnieuw berekend en weer
gegeven
als deze meer dan 100 km bedraagt.
Actieradius
(km of miles) Aantal kilometers dat u nogmet de resterende hoeveelheidbrandstof kunt rijden, berekend
op basis van het gemiddelde
v
erbruik over de laatsteafgelegde kilometers.


Momenteel verbruik
(l/100 km, km/l of mpg)
Berekend over de laatste verstreken
seconden.


Gemiddeld verbruik
(l/100 km, km/l of mpg)
Berekend sinds delaatste nulstelling van de
trajectgegevens.

Afgelegde afstand
(km of miles) Berekend sinds delaatste nulstelling van de
trajectgegevens.
Gemiddelde snelheid
(km/h of mph)
Berekend sinds de
laatste nulstelling van de
trajectgegevens.



Nog af te leggen afstand

(km of miles)
Dit is de nog af te leggen afstand
tot de eindbestemming. Deze
afstand wordt op elk moment tijdens
het navigeren berekend of wordt
ingevoerd door de gebruiker.
Bij het ontbreken van de afstand
verschijnen er streepjes in plaats van
cijfers.

Stop & Start-teller
(minuten/seconden of uren/minuten)
Als uw auto is uitgerust met Stop &Start, registreert een teller hoelangde STOP-stand tijdens een traject isgeactiveerd. De teller wordt, elke keer als u het
contact met de sleutel aanzet, weer
op nul gezet.



Raadpleeg het CITROËN-netwerk of een gekwalificeerde werkplaats alstijdens het rijden de streepjes continu worden weergegeven.


Deze waarde kan variëren door eengewijzigde rijstijl of het rijden op eenhelling, waardoor het momentelebrandstofverbruik aanzienlijk kan wijzigen.
Deze functie wordt alleen weergegevenbij snelheden vanaf 30 km/h.

Comfort
56
"zicht"
In sommige gevallen kan het
programma "comfort" niet
toereikend blijken om de ruiten
condens- en ijsvrij te houden(vocht, veel inzittenden, vorst...).
)Druk nogmaals op de toets "zicht"of op
deze toets of op "AU TO "om het systeem af te sluiten. Het lampje van de toetsgaat uit en dat van de toets "AUTO"
gaatbranden.


Bij auto's met een Stop & Start-systeem geldt dat zolang de voorruitontwaseming in werkingis, de STOP-functie niet beschikbaar is.
)Druk op deze toets om het automatischeprogramma "zicht" in te schakelen. Het lampje van de toets gaat branden. Het systeem regelt automatisch deairconditioning, de luchtopbrengst, de
luchttoevoer en de luchtverdeling naar de
luchtroosters voor een optimale ontwasemin
g
van de voorruit en zijruiten.
Al naar gelang uw wensen kunt u de
automatische bediening van het systeem
handmati
g aanpassen. De overige functies
worden automatisch geregeld. ) Druk op de toets "AUTO"om het systeem
weer volledig automatisch te latenfunctioneren.
Om het interieur maximaal te verkoelen of te ver warmen is het mogelijk deminimale waarde 14 of de maximale waarde 28 te overschrijden.)Draai de knop 2 of 3 naar linkstotdat "LO"verschijnt of naar rechts totdat "HI"
verschijnt.


Handmatig verstellen
)
Druk op deze toets om de
airconditioning uit te schakelen.

5. Airconditioning aan/uit
Als de airconditioning wordt uitgeschakeld,
wordt het thermische comfort niet meer geregeld (vocht, beslagen ruiten). )Druk de toets nogmaals in zodra dit mogelijk is om de automatische werkingvan de airconditioning te her vatten. Het
lampje van de toets "A /C "
gaat branden

Rijden
126





Parkeerrem
Aantrekken



)
Trek de hefboom van de parkeerrem
volledig aan om uw auto stil te zetten.

Als tijdens het rijden dit verklikkerlampje
en het verklikkerlampje STOP
branden
in combinatie met een geluidssignaal
en een melding op het multifunctionele
display, geeft dit aan dat de parkeerrem
nog (iets) is aangetrokken.
Vrijzetten


)
Trek de hefboom van de parkeerrem licht
omhoog, druk de ontgrendelknop in en duw
de hefboom geheel omlaag.









Handgeschakelde
6-versnellingsbak

Inschakelen van de 5 eof de
6 eversnelling
) Beweeg de versnellingshendel zo ver
mogelijk naar rechts om de 5 eof de 6e
versnelling in te schakelen.



Inschakelen van de
achteruitversnelling
)Trek de ring onder de pookknop omhoog en beweeg de versnellingshendel eerstnaar links en dan naar voren.

Draai bij het parkeren van de auto op
een helling de wielen vast tegen het
trottoir, trek de parkeerrem aan en
schakel een versnelling in.


Schakel de achteruitversnelling alleenin als de auto stilstaat en de motor stationair draait.
Voor uw veiligheid en om het starten van de motor te vergemakkelijken:


- zet de versnellingshendel altijd in de neutraalstand,

- trap het koppelingspedaal in.
