stop start CITROEN C3 PICASSO 2014 InstruksjonsbØker (in Norwegian)

.
Innhold
Blinklys 114
Nødlys 114
Horn 114
Nød- eller assistanseopprin
gning 115
Bremseassistanse 115
Kurskontrollsystemer 117
Sikkerhetsbelter 118
Kollisjonsputer 122
Sikkerhet
Parkeringsbrems 126
Manuell 6-trinns girkasse 126
Indikator for girskifte 127
Styr t manuell 6 -trinns girkasse 128
Hjelp til star t i bakke 132
Stop & Start 133
Hastighetsbegrenser 136
Cruisekontroll 138
Parkeringsassistanse bak 140
Ryggekamera 142
Kjøring
Nød- eller assistanseoppringning 199
eMyWay 201
Bilradio 255
Lyd og telematikk
Alfabetisk innholdsfortegnelse
Panser 144
Tom drivstofftank (Diesel) 145
Bensinmotorer 146
Dieselmotorer 147
Nivåkontroll 148
Kontroller 150
Kontroller
Sett for midlertidig reparasjon av dekk 152
Skifte et hjul 157
Skifte en lyspære 164
Skifte en sikring 173
Batteri 180
Energisparemodus 182
Skifte av et vindusviskerblad 183
Ta u i ng av bilen 184
Trekke en tilhenger 186
Montering av lastestativ 187
Tilbehør 188
Søkjettinger 190
Praktiske opplysningerTekniske spesifikasjoner
Bensinmotorer 191
Vekter bensin 192
Motor LPG 193
Vekter LPG 194
Dieselmotorer 195
Vekt for dieselmotorer 196
Dimensjoner 197
Identifikasjonselementer 198

Oversikt over bilen
4
Etter at tenningen er slått av, forblir lyktene tente en liten stund for å lette utstigning av
bilen under dårlige lysforhold.
Systemer ASR og ESP
Disse systemene samarbeider for å sørge for
bilens retningsstabilitet innen
for de fysiske
lovene.
Panoramaglasstak

Dette taket sørger for meget gode utsikts- oglysforhold i kupéen.
Parkeringsassistanse bak/Ryggekamera
Disse to utstyrene varsler deg hvis det detekteres en hindring bak bilen
under rygging.
11
7
Stop & Start
Dette systemet setter motoren
midlertidig på vent under stans i trafikken (rødt lys, køkjøring, annet). Motoren star ter automatisk igjen så snart du
ønsker å kjøre. Stop & Start
gjør det mulig å redusere
drivstofforbruket, utslipp av
forurensende av
gass ogstøynivået ved stans.
Utvendig
14 0 / 142
83
133

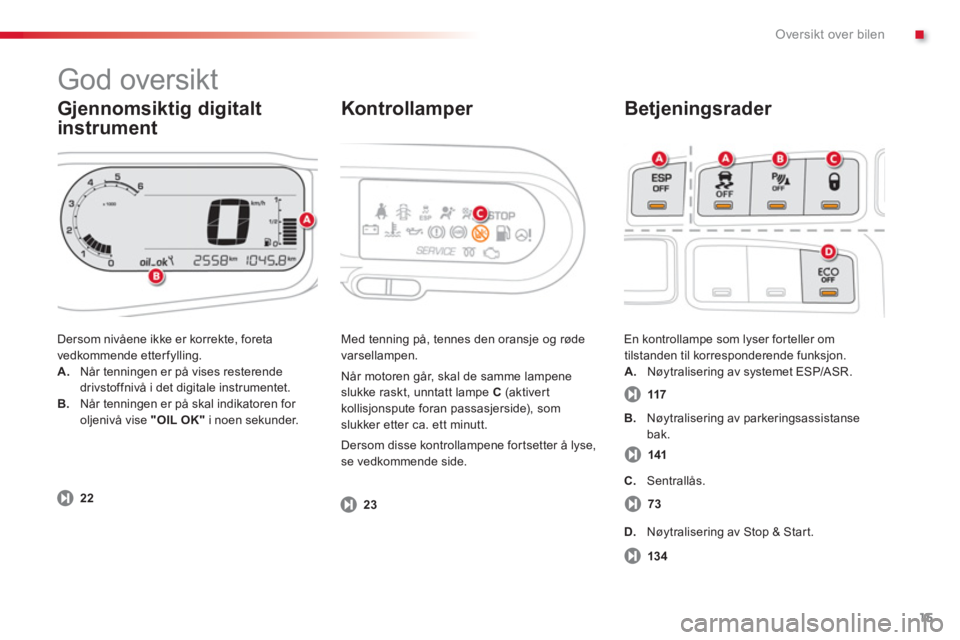

.Oversikt over bilen
15

Gjennomsiktig digitalt
instrument
Bet
jeningsrader

Dersom nivåene ikke er korrekte, foreta
vedkommende etter fylling.A.Når tenningen er på vises resterende
drivstoffnivå i det digitale instrumentet. B.Når tenningen er på skal indikatoren for
oljenivå vise "OIL OK"i noen sekunder. En kontrollampe som l
yser for teller om
tilstanden til korresponderende funksjon. A.
Nøytralisering av systemet ESP/ASR.

Med tennin
g på, tennes den oransje og røde
varsellampen.
NÃ¥r motoren
går, skal de samme lampeneslukke raskt, unntatt lampe C (aktivert
kollisjonspute foran passasjerside), som slukker etter ca. ett minutt.
Dersom disse kontrollampene fortsetter å lyse,
se vedkommende side.


Kontrollamper

God oversikt
2223117
141
73
13 4
B.
Nøytralisering av parkeringsassistansebak.
C.
Sentrallås.
D.

Nøytralisering av Stop & Start.

Oversikt over bilen
18
Kjøre trygt
Motoren skifter til STOP-modus



- med girspaken i posisjon Aeller M,
når du slipper bremsepedalen,

- eller med girspaken i posisjon N
og uten å
trykke på bremsepedalen, når du skifter til
posisjon A eller M,

- eller når du kobler inn revers.
Stop & Start

Lampen "ECO"
tennes i
instrumentbordet og motoren skifter automatisk til ventemodus med en styr t manuell girkasse:
- i en hasti
ghet under 8 km/t, når du trykker
ned bremsepedalen eller plasserer
girspaken i posisjon N.


Motoren skifter til START-modus
Lampen "ECO"
slukker og motoren starter automatisk igjen med en styrtmanuell girkasse:
I visse s
pesielle tilfeller, kan STOP-modus
være utilgjengelig; lampen "ECO"
blinker i noen sekunder og deretter slukker. I visse s
pesielle tilfeller, kan STA R T- m o d u s utløse seg automatisk; lampen "ECO"blinker i
noen sekunder og slukker.

Nøytralisering/Reaktivering
Du kan til enhver tid nøytralisere systemet ved
å trykke på betjeningen "ECO OFF"; lampenpå tasten tennes.


Før påfylling av drivstoff eller før ethvert inngrep under panseret; slå systematisk
av tenningen med nøkkelen.


Systemet reaktiverer seg automatiskved hver oppstar t med nøkkelen.
13
313 4
134, 135

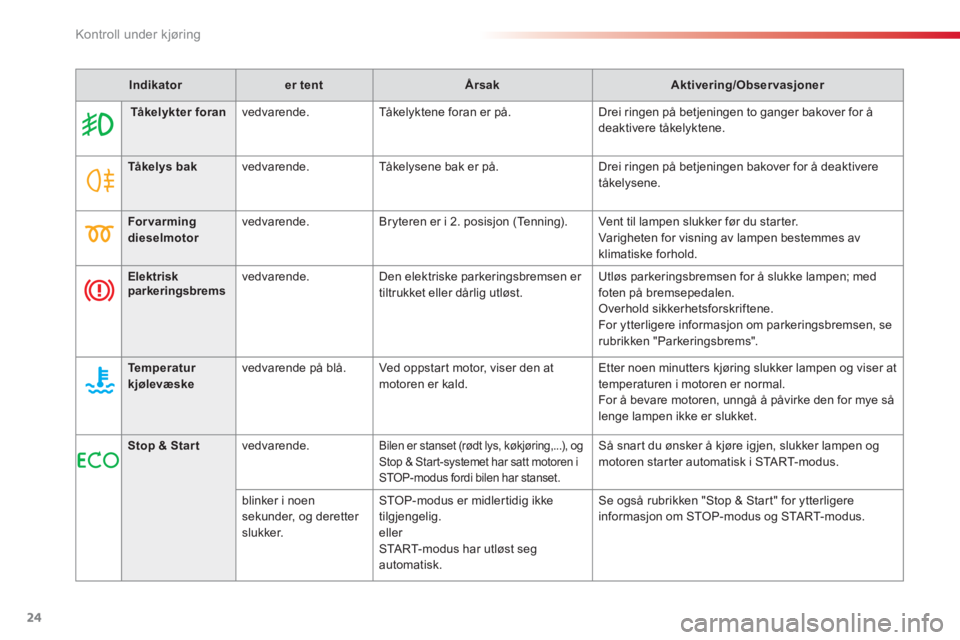

Kontroll under kjøring
24


Indikator



er tent



Ã…rsak



Aktivering/Observasjoner







TÃ¥ ke l y k t e r f o r a n


vedvarende. Tåkelyktene foran er på. Drei ringen på betjeningen to ganger bakover for å
deaktivere tåkelyktene.





TÃ¥kelys bak


vedvarende. Tåkelysene bak er på. Drei ringen på betjeningen bakover for å deaktivere
tåkelysene.





For varming
dieselmotor


vedvarende. Bryteren er i 2. posisjon (Tenning). Vent til lampen slukker før du starter.
Varigheten for visning av lampen bestemmes av
klimatiske forhold.



Elektriskparkeringsbremsvedvarende. Den elektriske parkeringsbremsen er
tiltrukket eller dårlig utløst.Utløs parkeringsbremsen for å slukke lampen; med
foten på bremsepedalen.
Overhold sikkerhetsforskriftene.
For ytterligere informasjon om parkeringsbremsen, se
rubrikken "Parkeringsbrems".





Te m p e r a t u r
kjølevæske


vedvarende på blå. Ved oppstar t motor, viser den at
motoren er kald. Etter noen minutters kjøring slukker lampen og viser at
temperaturen i motoren er normal.
For å bevare motoren, unngå å påvirke den for mye så
lenge lampen ikke er slukket.

Stop & Startvedvarende. Bilen er stanset (rødt lys, køkjøring,...), og Stop & Start-systemet har satt motoren i STOP-modus fordi bilen har stanset.
Så snart du ønsker å kjøre igjen, slukker lampen og motoren starter automatisk i STA R T- modus.
blinker i noen sekunder, og deretter slukker. ST
OP-modus er midlertidig ikke
tilgjengelig. eller START-modus har utløst seg automatisk. Se o
gså rubrikken "Stop & Star t" for ytterligere
informasjon om STOP-modus og START-modus.

Kontroll under kjøring
28


Indikator



er tent



Ã…rsak



Aktivering/Observasjoner





ABS (antiblokkeringav hjul)

vedvarende. Det er noe feil på ABS-systemet. Bilen beholder det vanlige bremsesystemet.
Kjør forsiktig i moderat hastighet, og ta raskt kontakt med CITROËN-forhandlernett eller et kvalifisert
verksted.



Elektroniskstabilitetsprogram (ESP/ASR)
blinker. ESP/ASR-systemet er aktivert. Systemet optimaliserer fremdriften og bedrer bilens
retningsstabilitet.
v
edvarende. Hvis ikke systemet er nøytralisert (trykk
på knappen og lampen lyser), har
ESP/ASR-systemet en funksjonsfeil.
Få kontrollen utfør t hos CITROËN-forhandlernett eller hos et kvalifisert verksted.

Autodiagnose motorblinker. Det er en feil på motorenskontrollsystem. Risiko for ødeleggelse av katalysatoren.
Få kontrollen utfør t hos CITROËN-forhandlernett eller hos et kvalifisert verksted.
v
edvarende. Avgassystemet har en feil. Lampen skal slukke når motoren starter.
Hvis den ikke slukker, ta raskt kontakt med CITROËN-
f
orhandlernett eller et kvalifisert verksted.


Bremsingvedvarende, tilknyttet STOP-lampen.Nivået til bremsevæsken i
bremsekretsen er utilstrekkelig.Stopp bilen umiddelbar t og under så sikre forhold sommulig.
Etter fyll med en bremsevæske med CITROËN-
r
eferanse.
Hvis problemet fortsetter, få kontrollert kretsen hos
CITROËN-forhandlernett eller hos et kvalifisert verksted.

+ vedvarende, tilkn
yttet
lampene STOP ogABS. Det er feil på den elektronisk
bremsekraftfordeleren (REF).Stopp bilen umiddelbar t og under så sikre forhold som
mulig.
Få kontrollert feilen hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.

2
Display for multifunksjoner
47
Kjørecomputer
)Trykk på knappen på enden av
vindusviskerbetjeningen
for fortløpende
visning av de forskjellige informasjonene tilkjørecomputeren. K
jørecomputeren gir følgende informasjoner:
S
ystem som gir deg informasjon om den aktuelle kjørestrekningen (autonomi, forbruk, osv).
Sort-hvitt display A

Visning av informasjon
- autonomi,
- forbruk i øyeblikket,
- tidsteller til
Stop & Start,
- tilbakela
gt distanse,
-
gjennomsnittlig forbruk,
)
Neste gang du trykker på knappen,kommer du tilbake til det aktuelle displaybildet.
- gjennomsnittlig hastighet.

Nullstilling
)
Trykk i over to sekunder på enden av
betjeningen for å nullstille tilbakelagt
distanse, gjennomsnittlig forbruk og gjennomsnittlig hastighet.

2
Display for multifunksjoner
49





Kjørecomputer, noen definisjoner


Dersom autonomien er under 30 km, vil det
vises streker i displayet. Etter å ha fylt på minst 5 liter drivstoff, vil autonomien regnes ut på nytt
og vises hvis den er over 10 0 km.
Autonomi
(km eller miles)
Antall kilometer som fortsatt
kan kjøres med drivstoffet som gjenstår i tanken, regnet ut i forhold til det gjennomsnittligeforbruket de siste kjørte
kilometerne.


Øyeblikksforbruk
(l/100 km eller km/l eller mpg)
Regnet ut for de siste sekundene.


Gjennomsnittligforbruk
(l/100 km eller km/l eller mpg)
Regnet ut siden siste nullstillingav data for strekningen.

Tilbakelagt distanse
(km eller miles)
Regnet ut siden siste nullstillingav data for strekningen.
Gjennomsnittlig
hastighet
(km/t eller mph)
Regnet ut siden siste nullstilling
av data for strekningen.



Gjenstående distanse

(km eller miles)
Det er distansen som gjenstår
fram til det endelige reisemålet.
Denne distansen regnes enten ut
øyeblikkelig av navigasjonssystemet
hvis en veivisning er aktiver t, eller
den kan legges inn av brukeren.
Hvis distansen ikke er oppgitt, vil det
vises streker i stedet for tall.

Tidsteller Stop & Start
(minutter/sekunder eller timer/minutter)Hvis bilen din er utstyr t med Stop & Star t, vil en tidsteller legge sammen
tiden som bilen er i STOP-modus under en kjørestrekning.
Den nullstiller seg hver gang
tenningen settes på med nøkkelen.


Hvis det fortsatt vises streker i stedet for tall når bilen kjører, kontakt CITROËN-forhandlernett eller et kvalifisertverksted.


Denne verdien kan variere etter endring av kjørestil eller veiforhold som medfører store variasjoner i øyeblikksforbruket.
Denne funksjonen vises når bilen kommer opp i en hastighet på over 30 km/t.

4
Ã…pninger
67

Lokalisering av bilen



)
Trykk på tasten med symbolet " lukket
hengelås" for å lokalisere bilen på en
parkeringsplass (etter at den er låst).
Dette vises ved at taklysene tennes og at
blinklysene blinker i noen sekunder.
Elektronisk startsperre
Nøkkelen inneholder en elektronisk brikke(integrert krets) med en egen kode. Når
tenningen settes på, må denne koden gjenkjennes av systemet for at bilen skal kunnestartes.
Denne elektroniske startsperren låser
motorst
yringssystemet et par sekunder etter at
tenningen er slått av, og gjør det umulig å star te
opp bilen dersom man ikke er i besittelse av nøkkelen.
Tyverisikring
Hvis det er en feil på systemet,
vil denne lampen lyse samtidigsom det avgis et lydsignal og enmelding vises i displayet.

Folde sammen nøkkelen
)Trykk på knappen for å folde sammen nøkkelen.
Hvis du ikke trykker på denne knappen under sammenfolding av nøkkelen, kan du risikere åskade mekanismen.

Tenning



- Posisjon 1: Stop

p


- Posisjon 2: Te n n i n g


- Posisjon 3: Oppstart





Start av bilen



)
Sett nøkkelen inn i tenningslåsen.
Systemet gjenkjenner startkoden.

)
Drei nøkkelen mot dashbordet helt til
posisjon 3 (Star t)
.

)
Slipp nøkkelen med en gang motoren går.
Bil
en vil da ikke kunne startes. Ta kontakt medCITROËN-forhandlernett.
Ta godt vare på etiketten som du får sammen
med nøklene ved levering av bilen din.

Kjøring
126





Parkeringsbrems
LÃ¥sing



)
Trekk spaken til parkeringsbremsen helt
opp for å holde bilen i ro.

Dersom parkerin
gsbremsen er
tiltrukket eller ikke tilstrekkelig utløst når bilen kjører, vil det avgis et lydsignal,en melding vises i displayet for
multifunksjoner, samtidig som denne lampen og STOPlampen lyser.
Utløsing av parkeringsbremsen



)
Trekk lett i spaken til parkeringsbremsen,
trykk på knappen for å utløse og senk
spaken helt ned.









Manuell 6-trinns
girkasse

Overgang til 5. eller 6. gir
)
Skyv girspaken helt til høyre for å sette
bilen i 5. eller 6. gir.



Revers
)Løft i ringen under girspakkulen og flyttgirspaken først mot venstre, og deretter
fremover.
Ved parkering i bakke, drei hjulene slik
at de blokkeres mot fortauet, trekk til
parkeringsbremsen og sett bilen i gir.


Revers skal bare kobles inn når bilenstår stille og motoren går på tomgang.

Av sikkerhetsmessige grunner og for å gjøre det lettere å starte motoren:


- sett bilen i fri,

- trå på clutchpedalen.
