ESP CITROEN C4 2021 InstruktionsbÖcker (in Swedish)

14
Instrumentpanel
Utför (3).
Elektronisk stabilitetskontroll (ESP)/
antispinnsystem (ASR)
Blinkar.
CDS/ASR aktiveras om en förlust av
grepp eller kurs skulle uppstå.
Fast.
Fel på CDS/ASR-systemet.
Utför (3).
Funktionsfel med nödbromsen (med
elektrisk parkeringsbroms)
Fast sken, följt av meddelandet
”Parkeringsbromsfel ”.
Nödbromsen leverera inte optimal prestanda.
Använd manuell frisläppning eller utför (3) om
automatisk frisläppning inte är tillgänglig.
BackstartshjälpFast sken, följt av meddelandet
”fel på anti roll-back system”.
Ett fel har uppstått i systemet.
Utför (3).
Elektronisk stabilitetskontroll (CDS)/
antispinnsystem (ASR)
Fast.
Systemet är inaktiverat.
CDS/ASR-systemet aktiveras automatiskt när
bilen startas om och vid hastigheter över cirka
50

km/tim.
Vid hastigheter under 50
km/tim kan du
återaktivera systemet manuellt.
För lågt däcktryckFast.
Otillräckligt tryck i ett eller flera däck.
Kontrollera däckens lufttryck snarast möjligt.
Däcktryckvarnaren ska nollställas efter varje
justering av däcktrycket.
Däcktrycksvarnarens
varningslampa blinkar och lyser
sedan och service-kontrollampan lyser.
Ett fel har uppstått i däcktrycksvarnaren.
Däcktrycksvarnarens funktion kan inte längre
kontrolleras.
Check däcktrycket så snart som möjligt och utför
(3).
Förvärmning av motorTillfälligt tänd (upp till cirka 30 sekunder vid svåra
väderförhållanden).
När tändningen slås på, vid behov beroende på
väderförhållanden och motorns temperatur.
Vänta tills varningslampan släcks innan du
startar.
När varningslampan slocknar kommer motorn att
starta omedelbart om du trycker och:
–

håller kopplingspedalen nedtryckt, modell med
manuell växellåda.
–


håller bromspedalen nedtryckt, modell med
automatisk växellåda.
Begär en ny motorstart om motorn inte startar
samtidigt som du håller foten på pedalen.
Partikelfilter (diesel)Fast sken, åtföljt av en ljudsignal och ett
meddelande om risken för igensatt
partikelfilter.
Partikelfiltret närmar sig mättnad.
För att regenerera filtret rekommenderar vi att
du snarast möjligt kör i en hastighet på minst 60
km/tim tills varningslampan släcks när trafikläget
tillåter detta.
Bränslefilter (diesel)Fast.
Dieselbränslefiltret innehåller vatten.
Utför (2) utan fördröjning. Risk att
bränsleinjektionssystemet skadas!
KrockkuddarFast.
En felfunktion har uppstått i någon
av krockkuddarna eller i de pyrotekniska
bältessträckarna.
Utför (3).
Frampassagerarens krockkudde (ON)Fast.
Frampassagerarens krockkudde är
aktiverad.
Reglaget står i läge ” ON”.
Installera i detta fall INTE en ”bakåtvänd”
barnstol på det främre passagerarsätet – risk
för allvarlig personskada!
Frampassagerarens krockkudde (OFF)Fast.
Passagerarens främre krockkudde är
urkopplad.

38
Ergonomi och komfort
Korrekt körställning
Av säkerhetsskäl ska sätesinställningar endast göras när bilen står stilla.
Gör följande inställningar i angiven ordning innan
du kör iväg, för att dra nytta av förarplatsens
ergonomiska utformning:
–

nackstödets höjd.
–


lutningen på sätets ryggstöd.
–


höjden på sätets sittdyna.
–


längsgående sätesposition.
–


rattens i höjd- och djupled.
–


den invändiga backspegeln och
ytterbackspeglarna.


När du är klar med inställningarna,
kontrollerar du att instrumentpanelen
syns ordentligt från din körställning.
Nackstöd fram
Höjdinställning

Uppåt:
► Dra nackstödet upp till önskat läge; du kan
känna att nackstödet klickar på plats.
Nedåt:
►

Låsklack
A för att sänka nackstödet.
Nackstödet är korrekt justerat när dess
övre kant befinner sig i höjd med övre
delen av hjässan.
Ta bort ett nackstöd
► Luta ryggstödet bakåt för att göra det lättare
att ta bort nackstödet.
►

Dra upp nackstödet så långt det går
.
►

T
ryck på låsklacken A för att frigöra
nackstödet och höj det helt.
►

A
v säkerhetsskäl ska du lägga undan
nackstödet.
Sätta tillbaka ett nackstöd
► För in nackstödets stänger i motsvarande
ryggstöds öppningar .
►

Skjut ned nackstödet så långt det går
.
►

T
ryck på låsklacken A för att frigöra
nackstödet och tryck det nedåt.
►

Ställ in nackstödets höjd.
Kör aldrig med nackstöden borttagna, de
måste sitta på plats och vara korrekt
inställda för den person som sitter på platsen.
Framsäten
Innan du skjuter sätet bakåt ska du
kontrollera att inte någon person eller
något föremål hindrar sätets rörelse.
Det är risk för klämning om det finns
passagerare i baksätet eller att sätet fastnar
om skrymmande föremål har placerats på
golvet bakom sätet.
Manuella inställningar
Inställning i längdled

► Höj reglerhandtaget och skjut sätet framåt
eller bakåt.
► Släpp reglagepanelen för att spärra sätets
läge i en av skårorna.
Ryggstödets lutning

► Vrid på knoppen för att få önskad vinkel.
Höjdinställning

► Dra kontrollen uppåt för att höja eller tryck
den nedåt för att sänka, tills du uppnår det
önskade läget.

59
Belysning och sikt
4Aktivering/inaktivering
Den ställs in via Driving / Fordon
pekskärmsmenyn.
Påslagning/avstängning
Funktionen startar:
– när motsvarande blinkers slås på.
eller
–

över en viss rattvinkel.
Den blir inaktiv:
–


om inte ratten vrids tillräckligt.
–


över ungefär 40 km/tim.
–


när backväxeln är ilagd.
Torkarreglage
Innan man använder vindrutetorkarna
under vintriga förhållanden, rensa snö, is
eller frost från vindrutan och runt torkarmar
och blad.
Använd inte torkarna på en torr vindruta. Kontrollera att torkarbladen inte sitter fast
på vindrutan innan du startar dem när det är
extremt kallt eller varmt.
När du har använt en automatisk biltvätt
kan du tillfälligt märka onormala ljud och
sämre torkegenskaper.
Du behöver inte byta
ut torkarbladen.
Med intervallvindrutetorkare



Med automatiska
vindrutetorkare


Vindrutetorkare
► För val av torkarhastighet: tryck skaftet uppåt
eller nedåt till önskat läge.
Snabb torkning (kraftiga regnskurar)
Normal torkning (måttligt regn)
Intervallvindrutetorkare
eller
Automatiska vindrutetorkare
Avstängning
Manuell
I läge 1 eller 2 minskas torkarslagens
frekvens automatiskt när bilens hastighet
understiger 5 km/h.
När hastigheten återigen överstiger 10
km/h
återgår torkarslagens frekvens till den
ursprungliga hastigheten (snabb eller normal).
En torkning åt gången
► Tryck och släpp torkarreglaget, eller dra det
kort mot dig.
Vindrutespolare
► Dra torkarreglaget mot dig och håll kvar .
En slutlig torkningscykel utförs när
vindrutespolningen slutar.
Med automatisk luftkonditionering
innebär all manövrering av
vindrutespolarreglaget i tillfällig stängning av
luftintaget för att skydda passagerarutrymmet
mot all lukt.
Aktivera inte vindrutespolaren om behållaren med spolarvätska är tom för
att inte skada torkarbladen.
Aktivera endast vindrutespolaren om
spolarvätskan inte riskerar att frysa på

67
Säkerhet
5Säkerhetsbältena är försedda med en bältesrulle
för automatisk justering av remlängden efter
användarens kroppsform. Bilbältet rullas
automatiskt tillbaka till sin hållare när det inte
används.
Upprullarna är försedda med en anordning som
automatiskt låser remmen vid en kollision eller
nödinbromsning, eller om fordonet välter. Frigör
remmen genom att dra stadigt i den och släpp
sedan efter så att remmen rullas upp något.
Pyroteknisk bältessträckning
Detta system förbättrar säkerheten i händelse av
frontal- eller sidopåverkan.
Beroende på kollisionens kraft sträcker de
pyrotekniska bältessträckarna omedelbart
bilbältena så att passagerarna hålls tryckta mot
stolen.
Bilbältena med pyrotekniska bältessträckare
fungerar endast när tändningen är påslagen.
Kraftbegränsande system
Detta system minskar bältets tryck mot kroppen
vid en krock och förbättrar skyddet ytterligare.
Vid en kollision
Beroende på krockens art och kraft kan
det pyrotekniska systemet aktiveras före och
oberoende av krockkuddarnas uppblåsning.
När bältessträckarna aktiveras frigörs
oskadlig rök och ett ljud hörs som beror på att
en krutladdning utlöses.
I samtliga fall tänds krockkuddarnas
varningslampa.
Efter en krock ska bilbältena kontrolleras och
eventuellt bytas på en CITROËN-auktoriserad
verkstad eller en annan kvalificerad verkstad.
Bilbälten fram
Bilbältena i framsätet är utrustade
med pyrotekniska bältessträckare och
kraftbegränsare.
Bilbälten bak

Alla baksätena har var sitt trepunktsbälte och
bältesrulle.
De yttre sätena är utrustade med en pyroteknisk
bältessträckare och kraftbegränsare.
Fastspänning
► Dra i remmen och sätt i bältestungan i
spännet.
►

Kontrollera att bilbältet är ordentligt fastspänt
genom att dra i remmen.
Upplåsning
► Tryck på den röda knappen på låset och dra
ut låstungan.
►

Följ med bältets rörelse tills det är helt
upprullat.
Display för bältespåminnare



1. Varningslampa för bältespåminnare, vänster
framsäte
2. Varningslampa för bältespåminnare, höger
framsäte
3. Varningslampa för bältespåminnare för
vänster baksäte
4. Varningslampa för bältespåminnare för bakre
mittsäte
5. Varningslampa för bältespåminnare för höger
baksäte
När tändningen är påslagen, när föraren
eller den främre passageraren fäster sitt
bälte, tänds motsvarande varningslampa ( 1 eller
2) i grönt på displayen eller släcks helt
(beroende på version).

77
Säkerhet
5Regler:
– En plats som är i-Size-kompatibel är också
kompatibel med R1, R2 och F2X, F2, B2.
–

En plats som är
R3-kompatibel är också
kompatibel med R1 och R2.
–

En plats som är
F3-kompatibel är också
kompatibel med F2X och F2.
–

En plats som är
B3-kompatibel är också
kompatibel med B2.
(a) Universell bilbarnstol: bilbarnstol som kan
monteras i alla bilar och fästs med bilbältet.
(b) För att installera en ”bakåtvänd”
bilbarnstol på den här sätesplatsen måste
frampassagerarens krockkudde vara
avaktiverad (” OFF”).
(c) Endast en ”framåtvänd ” bilbarnstol
är tillåten på denna sätesplats med
frampassagerarens krockkudde aktiverad
(”ON”).
(d) För ett säte med höjdjustering, justera sätet
till högsta läge och flytta det så långt bak det
går med ryggstödet rakt.
För ett säte utan höjdjustering, flytta sätet så
långt bak det går med ryggstödet rakt.
(e) Installera aldrig en bilbarnstol med stödben
på mittplatsen i baksätet.
(f) Säten inte utrustade med ”ISOFIX”-fästen. (g)
Justera det främre passagerarsätet till
mellanliggande längsgående position, med
ryggstödet upprätt.
(h) För en ”bakåtvänd” och eller ”framåtvänd”
universell bilbarnstol (U) i grupperna 0, 0+,
1, 2 eller 3.
(i) För en ”framåtvänd” universell bilbarnstol
(UF) i grupperna 1, 2 eller 3.
(j) Beroende på version bör du ta reda på
lagstiftning som gäller i ditt land innan du
placerar ett barn på denna plats.
(k) Justera det främre passagerarsätet så att
det är så långt bak som möjligt.


FörklaringPlats där installation av en barnstol är
förbjuden.
Frampassagerarens krockkudde
avaktiverad .
Frampassagerarens krockkudde
aktiverad.
Plats som är anpassad för montering av
en bilbarnstol som fästs med hjälp av

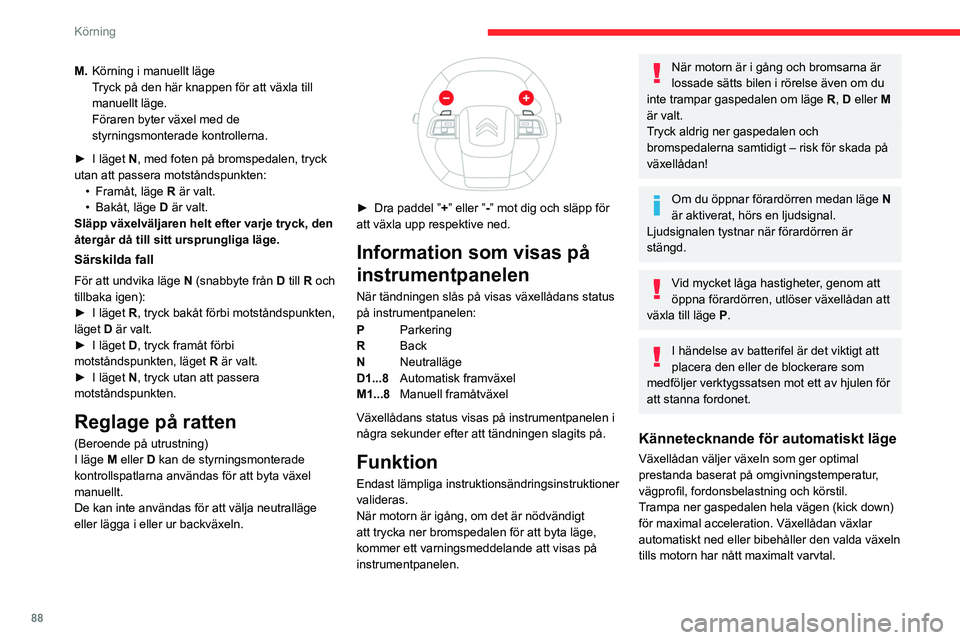

88
Körning
Med reglage vid ratten kan föraren tillfälligt välja
växelläge om fordonshastigheten och motorns
varvtal tillåter det.
Kännetecknande för manuellt läge
Växellådan byter bara från en växel till en annan
om bilens hastighet och motorvarvtal tillåter
detta.
Starta bilen
► Trampa ner bromspedalen helt.
► Starta motorn.
► Tryck en eller två gånger bakåt med foten på
bromspedalen för att välja automatiskt läge D,
eller framåt för att växla till backväxel R.
► Släppa upp bromspedalen.
► Accelerera gradvis för att frigöra den
elmanövrerade parkeringsbromsen automatiskt.
Bilen sätts omedelbart i rörelse.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Avstängning av bilen
Oavsett det aktuella växellådsläget, är läge P
omedelbart i kopplat automatiskt när tändningen
är avstängd.
Men, i läge N, kommer läge P att kopplas in efter
en fördröjning på 5 sekunder (tid för att aktivera
frihjulsläge).
M. Körning i manuellt läge
Tryck på den här knappen för att växla till
manuellt läge.
Föraren byter växel med de
styrningsmonterade kontrollerna.
►

I läget
N, med foten på bromspedalen, tryck
utan att passera motståndspunkten: •

Framåt, läge
R är valt.
•

Bakåt, läge
D är valt.
Släpp växelväljaren helt efter varje tryck, den
återgår då till sitt ursprungliga läge.
Särskilda fall
För att undvika läge N (snabbyte från D till R och
tillbaka igen):
►

I läget
R, tryck bakåt förbi motståndspunkten,
läget D är valt.
►

I läget
D, tryck framåt förbi
motståndspunkten, läget R är valt.
►

I läget
N, tryck utan att passera
motståndspunkten.
Reglage på ratten
(Beroende på utrustning)
I läge M eller D kan de styrningsmonterade
kontrollspatlarna användas för att byta växel
manuellt.
De kan inte användas för att välja neutralläge
eller lägga i eller ur backväxeln.


► Dra paddel ” + ” eller ”-” mot dig och släpp för
att växla upp respektive ned.
Information som visas på
instrumentpanelen
När tändningen slås på visas växellådans status
på instrumentpanelen:
P Parkering
R Back
N Neutralläge
D1...8 Automatisk framväxel
M1...8 Manuell framåtväxel
Växellådans status visas på instrumentpanelen i
några sekunder efter att tändningen slagits på.
Funktion
Endast lämpliga instruktionsändringsinstruktioner
valideras.
När motorn är igång, om det är nödvändigt
att trycka ner bromspedalen för att byta läge,
kommer ett varningsmeddelande att visas på
instrumentpanelen.
När motorn är i gång och bromsarna är
lossade sätts bilen i rörelse även om du
inte trampar gaspedalen om läge R, D eller M
är valt.
Tryck aldrig ner gaspedalen och
bromspedalerna samtidigt – risk för skada på
växellådan!
Om du öppnar förardörren medan läge N
är aktiverat, hörs en ljudsignal.
Ljudsignalen tystnar när förardörren är
stängd.
Vid mycket låga hastigheter, genom att
öppna förardörren, utlöser växellådan att
växla till läge P.
I händelse av batterifel är det viktigt att
placera den eller de blockerare som
medföljer verktygssatsen mot ett av hjulen för
att stanna fordonet.
Kännetecknande för automatiskt läge
Växellådan väljer växeln som ger optimal
prestanda baserat på omgivningstemperatur,
vägprofil, fordonsbelastning och körstil.
Trampa ner gaspedalen hela vägen (kick down)
för maximal acceleration. Växellådan växlar
automatiskt ned eller bibehåller den valda växeln
tills motorn har nått maximalt varvtal.

97
Körning
6regn, dimma, snö) och bländning (strålkastare
på mötande fordon, solljus, solljus som
reflekteras från våta vägar, körning ut ur en
tunnel, växlande skugga och ljus).
Vid byte av vindruta, vänd dig till en
CITROËN-auktoriserad verkstad eller
en annan kvalificerad verkstad för att
omkalibrera kameran, annars kan driften hos
de tillhörande drivhjälpmedlen störas.
Andra kameror
Bilderna från kamerorna som visas på
pekskärmen eller instrumentpanelen kan
störas av terrängen.
Skuggiga områden, solsken eller otillräcklig
belysning kan leda till att bilden blir mörkare
och med mindre kontraster.
Hindren kan förefalla befinna sig längre bort
än i verkligheten.
Sensorer
Sensorernas funktion och alla kopplade
funktioner kan avbrytas av buller från
andra fordon och övrigt maskineri (lastbilar,
tryckluftsborrar etc.), av snö och löv på
vägen eller om stötfångaren och speglarna är
skadade.
När du lägger i backväxeln indikerar en
ljudsignal (långt pip) att sensorerna kan vara
smutsiga.
Vid en stöt fram eller bak kan
sensorinställningarna påverkas,
vilket systemet inte alltid känner av.
Avståndsmätningar kan bli felaktiga.
Sensorerna detekterar inte systematiskt
hinder som är för låga (trottoarer, stubbar)
eller för tunna (träd, stolpar, trådstaket).
Vissa föremål i sensorernas döda vinklar
kanske inte känns av eller känns inte längre
av under manövern.
Vissa material (textil) absorberar ljudvågor:
fotgängare kanske inte känns av.
Underhåll
Rengör stötfångarna, sidospeglarna och
kameralinserna regelbundet.
När du tvättar bilen med en högtryckstvätt ska
du rikta vattenstrålen minst 30 centimeter från
radarn, sensorerna och kamerorna.
Skyddsmattor
Användning av skyddsmattor som
inte godkänts av CITROËN kan störa
fartbegränsarens eller farthållarens funktion.
Så här undviker du att pedalerna blockeras:
–

Se till att skyddsmattan är rätt placerad.
–


Placera aldrig flera mattor ovanpå
varandra.
Hastighetsenheter
Kontrollera att hastighetsenheterna som
visas på instrumentpanelen (km/h eller mph)
stämmer för landet som du kör i.
Om du behöver ändra enheterna ska
du stanna bilen och ställa in visning av
respektive hastighetsenheter i enlighet med
lokala bestämmelser.
Kontakta en CITROËN auktoriserad verkstad
eller en kvalificerad verkstad om du behöver
hjälp.
Detektering av
trafikskyltar
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.


Detta system visar den maximala hastigheten
som är godkänd lokalt på instrumentpanelen
med hjälp av:
–

Hastighetsskyltar som upptäcks av kameran.
–


Information om hastighetsgränser från
navigationssystemets kartor

.
–

Skyltar som indikerar en delad trafikzon som
upptäcks av kameran.

105
Körning
6Detta system upprätthåller automatiskt fordonets
hastighet vid ett värde som ställts in av föraren
(hastighetsinställning), samtidigt som det
respekterar ett säkerhetsavstånd från fordonet
framför (målfordonet) som tidigare ställts in av
föraren. Systemet styr automatiskt acceleration
och hastighetsminskning.
Med Stop-funktionen hanterar systemet
bromsningen tills dess att bilen stannar helt.
Med Stop & Go-funktionen hanterar systemet
bromsning tills dess att bilen stannar helt och
bilen omstartas.
Bromsljusen tänds om bilen saktas ned
av systemet.
Det kan vara farligt att köra om
bromslamporna inte fungerar.


För att göra detta använder systemet en kamera
monterad längst upp på vindrutan och en radar
monterad i den främre stötfångaren.
Systemet passar framför allt för körning
på landsvägar och motorvägar och
fungerar endast om det finns framförvarande
fordon som färdas i samma riktning som det
egna fordonet.
Om föraren aktiverar blinkersen för att
köra om ett långsammare fordon, kan
farthållaren tillfälligt minska avståndet till
målfordonet för att underlätta omkörningen
utan att överskrida hastighetsinställningen.
Reglage vid ratten



1. Markering/avmarkering av endast farthållare
eller Highway Driver Assist (beroende på
version)
2. Slå på/pausa farthållaren vid den tidigare
sparade hastighetsinställningen
Bekräftelse av omstart av bilen efter
automatiskt stopp (version med Stop & Go
funktion) 3.
Öka/minska den inställda hastigheten (om
farthållaren är aktiverad)
Aktivering av pågående farthållare (om
farthållaren är inaktiverad)
Visning och konfiguration av
distansinställningen mellan fordon
4. Aktivering av pågående farthållare
Inställning av den hastighet som föreslås av
Detektering av trafikskyltar-funktionen
Se motsvarande avsnitt för mer information om
Detektering av trafikskyltar -funktionen.
Information som visas på
instrumentpanelen


5.Farthållaren aktiverad (grön)/pausad (grå)
6. Fartgränsvärde
7. Hastighet som föreslås av Detektering av
trafikskyltar-funktionen

124
Körning
– Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Om en släpvagn eller en cykelhållare är
monterad på dragkroken blir området
bakom fordonet på vyn ovanifrån mörkt.
Återskapning av omgivningen genomförs
endast av kameran fram.
Bakre vyerna är liknande de för Top Rear
Vision-funktionen.
Se motsvarande avsnitt för mer information om
Top Rear Vision -funktionen.
Sikt framåt och bakåt

När motorn är igång och hastigheten
under 20 km/tim aktiveras systemet
via menyn Driving/Fordon på pekskärmen:
► Välj ”Parkeringshjälp med kamera ”.
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C. Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Vision 360
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad i
närheten av Nummerplåtsbelysningen.
Med hjälp av dessa kameror visar systemet
fordonets nära omgivning på pekskärmen, med
vyer från baksidan av fordonet (bakre syn) när
backväxeln är inkopplad och vyer från fordonets
framsida (främre syn) när växellådan är i neutral
eller en växel är inkopplad.
Sikt bakåt

Systemet aktiveras automatiskt när backväxeln
läggs i.
Systemet är inaktiverat:
–

Automatiskt, vid hastigheter över ungefär 20
km/tim,
–


när man lägger ur backen (sikt bakåt byts ut
mot sikt framåt efter 7 sekunder).

125
Körning
6– Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Om en släpvagn eller en cykelhållare är
monterad på dragkroken blir området
bakom fordonet på vyn ovanifrån mörkt.
Återskapning av omgivningen genomförs
endast av kameran fram.
Bakre vyerna är liknande de för Top Rear
Vision-funktionen.
Se motsvarande avsnitt för mer information om
Top Rear Vision -funktionen.
Sikt framåt och bakåt

När motorn är igång och hastigheten
under 20 km/tim aktiveras systemet
via

menyn Driving/Fordon

på pekskärmen:
►

Välj ”
Parkeringshjälp med kamera ”.
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd. Systemet är inaktiverat:
–

Automatiskt över 30 km/tim (bilden försvinner
temporärt vid 20 km/tim).
–

Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den främre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder under manövern, med hjälp av
sensorerna som sitter på främre stötfångaren.
Vy Standard

Området framför bilen visas på skärmen. De orange linjerna
1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och de
två orange linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån framför
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till omgivande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
