1
29
Instrumenttavlan


Kontrollampa



Indikering



Orsak



Åtgärder/observationer





Far thållare

Fast sken. Den tänds då farthållaren är aktiverad. Tryck på knappen "ON/OFF" för att aktivera/inaktivera
farthållaren.

Antisladd- och
antispinnsystem
(ASC/TCL)
Blinkar. ASC/TCL-systemen fungerar. Systemet förbättrar bilens väggrepp och styrstabilitet.
Anpassa körningen och kör med måttlig far t.
Fast sken. Fel i ASC/ TCL-systemen. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemen.




Funk tionen
Stop & Star t
(Auto Stop & Go)

Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning) har funktionen
Stop & Start (AS&G) ställt motorn i
STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.

Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Se Funktionen Stop & Start (AS&G) för särskild
information om STOP- och START-funktionen.


Glödningdieselmotor
Fast sken. Motorn är kall och:
- tändlåset står i läget ON(tändningsläget), eller
- startknappenSTA R T/STOPhar
aktiverats (tändningsläget).
Vänta tills kontrollampan släcks innan du star tar mednyckel.
Med nyckelfritt lås- och star tsystem star tar motorn
först efter att kontrollampan släckts.
Visnin
gstiden beror på klimatförhållandena (upp tillcirka trettio sekunder i extrema klimatförhållandena).
Om motorn inte star tar, ska man slå på tändningen
igen och åter vänta tills lampan slocknar, starta sedanmotorn igen.

30
Instrumenttavlan










Lampor som indikerar urkoppling

Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på displayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer



ASC/TCL
Fast sken. Knappen för urkoppling av ASC/ TCL
som sitter nedtill på instrumentbrädan
(förarsidan) är aktiverad.
ASC/TCL är urkopplade.
ASC: antisladdsystem.
TCL: antispinnsystem. Tryck på knappen för att aktivera ASC/ TCL.
ASC/TCL-systemen aktiveras automatiskt när bilen
startas.


Funk tionen
Stop & Star t
(Auto Stop & Go) Fast sken. Knappen för urkoppling av funktionen
Stop & Start (AS&G) som sitter nedtill
på instrumentbrädan (förarsidan) är
aktiverad.
Funktionen Stop & Start (AS&G) är
inaktiverad. Tryck en gång till på knappen för att aktivera
funktionen Stop & Start (AS&G).

1
31
Instrumenttavlan








Instrumenttavlans display


Vid varje start av motorn tänds kontrollampor och / eller visas meddelanden, som utför en automatisk kontroll. De släcks efter en kort stund.


När du vill komma åt information i färddatorn kan du välja att ignorera varningarna genom att trycka på knappen INFO
på instrumentbrädan.

Meddelandena som visas kan variera beroende på vilken display (typ 1 eller typ 2) som finns på instrumenttavlan.

Vissa meddelanden visas bara i displayen av typ 2.


När denna symbol visas: tryck en
kor t tr yckning
. När denna symbol visas: Tryck en
lång tryckning
.

Tändningen frånslagen.

Tändningen påslagen
(med en manuell växellåda).

Tändningen påslagen
(med en växellåda "CVT").



Varningar och meddelanden


När ett varningsmeddelande kommer försvinner den visade informationen. Kontrollampan och tillhörande meddelande visas, eventuellt åtföljda av en
ljudsignal.
När det finns flera varningar visas de efter varandra och denna symbol visas. Den fortsätter att visas så länge varningarna kvarstår.
Du kan visa varningarna senare genom att trycka flera gånger på knappen INFO
för att bläddra fram informationen i färddatorn och komma tillbaka till
varningarna.

32

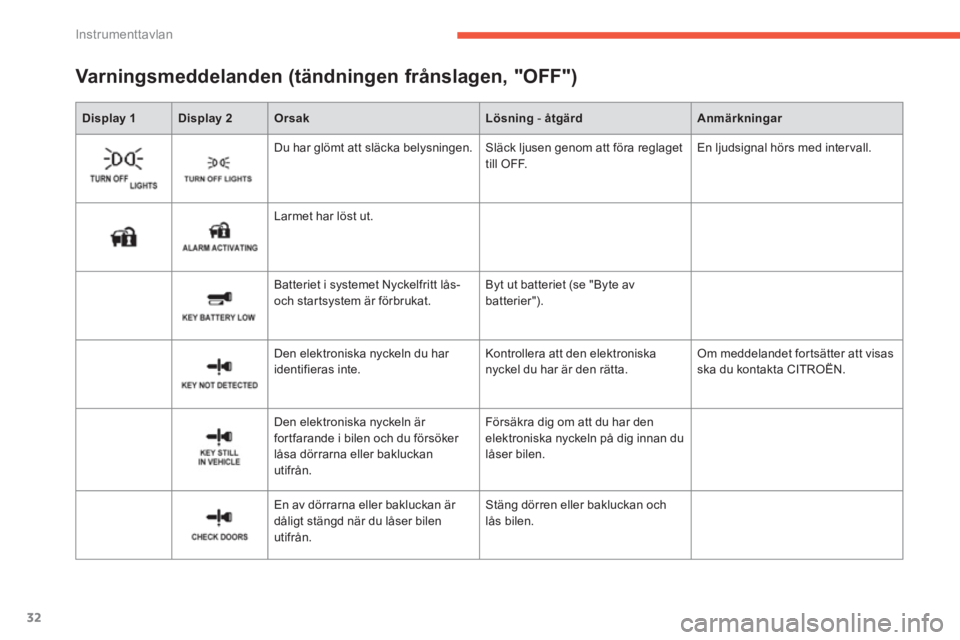

Instrumenttavlan
Display 1Display 2OrsakLösning - åtgärdAnmärkningar
Varningsmeddelanden (tändningen frånslagen, "OFF")


Du har glömt att släcka belysningen. Släck ljusen genom att föra reglaget
till OFF. En ljudsignal hörs med intervall.
L
armet har löst ut.

Batteriet i s
ystemet Nyckelfritt lås-
och startsystem är förbrukat. Byt ut batteriet (se "Byte av
batterier").

Den elektroniska nyckeln du har
identifieras inte. Kontrollera att den elektroniska
nyckel du har är den rätta. Om meddelandet fortsätter att visasska du kontakta CITROËN.
Den elektroniska n
yckeln är
f
ortfarande i bilen och du försöker låsa dörrarna eller bakluckan utifrån. F
örsäkra dig om att du har den
elektroniska nyckeln på dig innan du låser bilen.

En av dörrarna eller bakluckan är
dåligt stängd när du låser bilenutifrån.
Stäng dörren eller bakluckan och lås bilen.

1
33

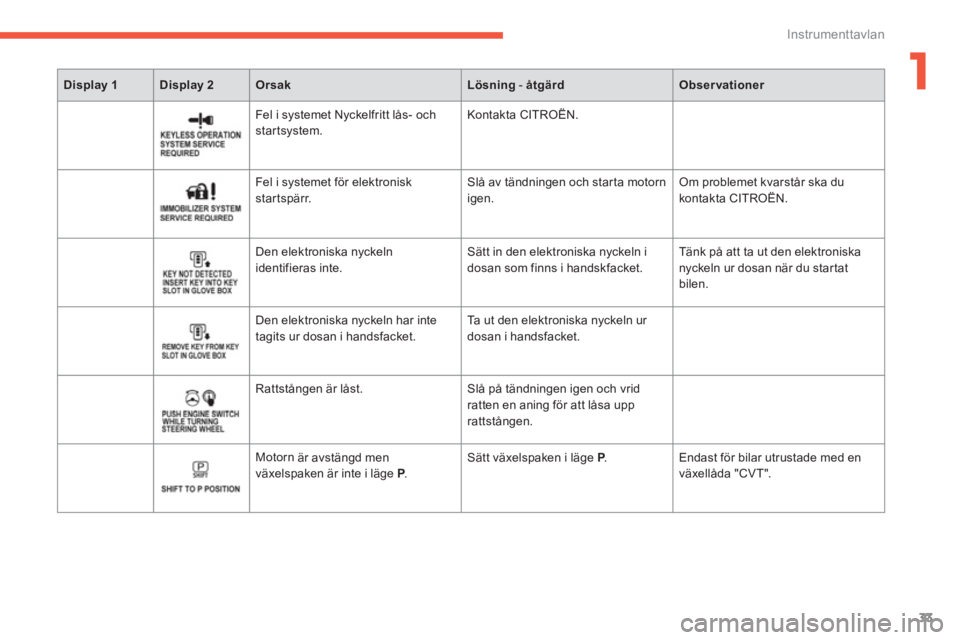

Instrumenttavlan
Display 1Display 2OrsakLösning-åtgärdObservationer
Fel i systemet Nyckelfritt lås- och startsystem. Kontakta CITROËN.

Fel i s
ystemet för elektronisk startspärr. Slå av tändningen och star ta motornigen. Om problemet kvarstår ska du
kontakta CITROËN.
Den elektroniska nyckeln
i
dentifieras inte. Sätt in den elektroniska nyckeln idosan som finns i handskfacket. Tänk på att ta ut den elektroniska
nyckeln ur dosan när du star tatbilen.
Den elektroniska n
yckeln har inte
tagits ur dosan i handsfacket. Ta ut den elektroniska nyckeln ur dosan i handsfacket.
Rattstån
gen är låst. Slå på tändningen igen och vridratten en aning för att låsa upprattstången.
Motorn
är avstängd men
växelspaken är inte i läge P.P Sätt växelspaken i läge P
. P
Endast för bilar utrustade med en
växellåda "CVT".

34

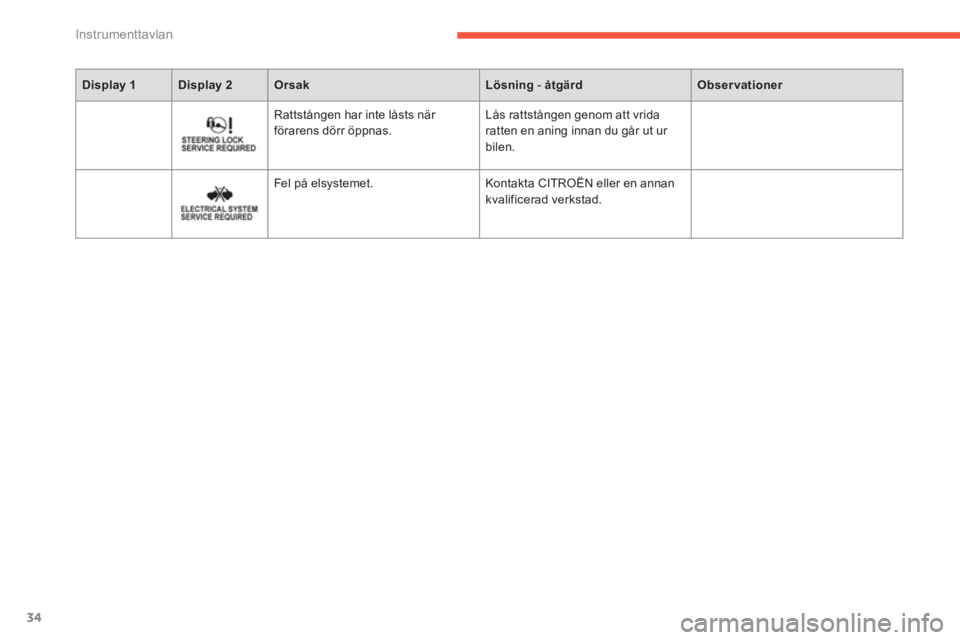

Instrumenttavlan
Display 1Display 2OrsakLösning-åtgärdObservationer
Rattstången har inte låsts när
förarens dörr öppnas. Lås rattstången genom att vrida
ratten en aning innan du går ut ur bilen.
Fel på els
ystemet. Kontakta CITROËN eller en annankvalificerad verkstad.

1
35

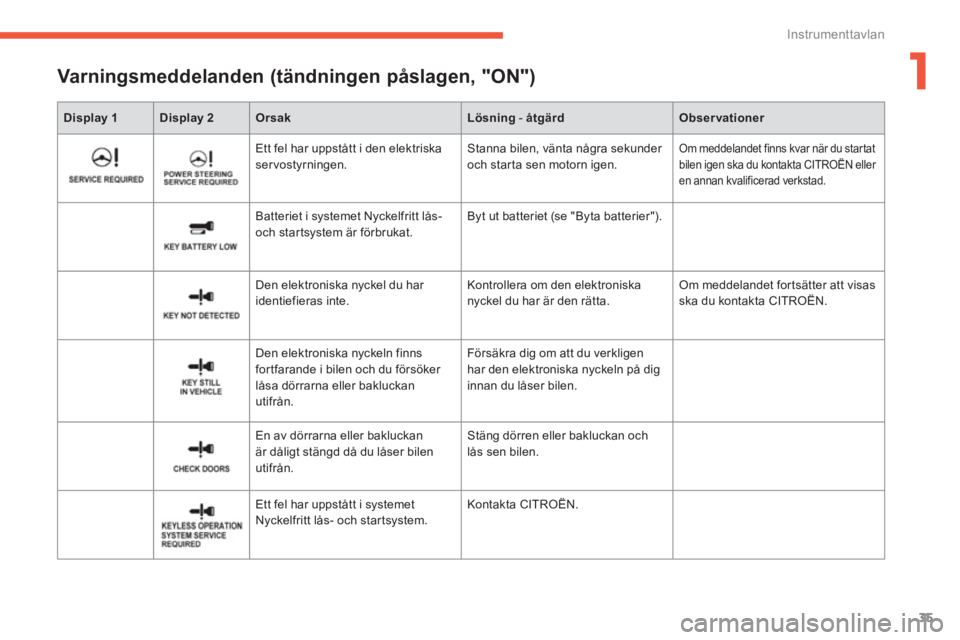

Instrumenttavlan
Display 1Display 2OrsakLösning- åtgärdObservationer
Varningsmeddelanden (tändningen påslagen, "ON")


Ett fel har uppstått i den elektriskaservostyrningen. Stanna bilen, vänta några sekunder
och star ta sen motorn igen. Om meddelandet finns kvar när du startat
bilen igen ska du kontakta CITROËN eller en annan kvalificerad verkstad.
Batteriet i systemet Nyckelfritt lås-
och startsystem är förbrukat. Byt ut batteriet (se "Byta batterier").

Den elektroniska n
yckel du har
identiefieras inte. Kontrollera om den elektroniskanyckel du har är den rätta. Om meddelandet for tsätter att visasska du kontakta CITROËN.
Den elektroniska n
yckeln finns
fortfarande i bilen och du försöker
låsa dörrarna eller bakluckan utifrån. F
örsäkra dig om att du verkligen
har den elektroniska nyckeln på dig
innan du låser bilen.
En
av dörrarna eller bakluckanär dåligt stängd då du låser bilen utifrån. Stän
g dörren eller bakluckan ochlås sen bilen.
Ett fel har uppstått i s
ystemet
Nyckelfritt lås- och startsystem. Kontakta CITROËN.

36

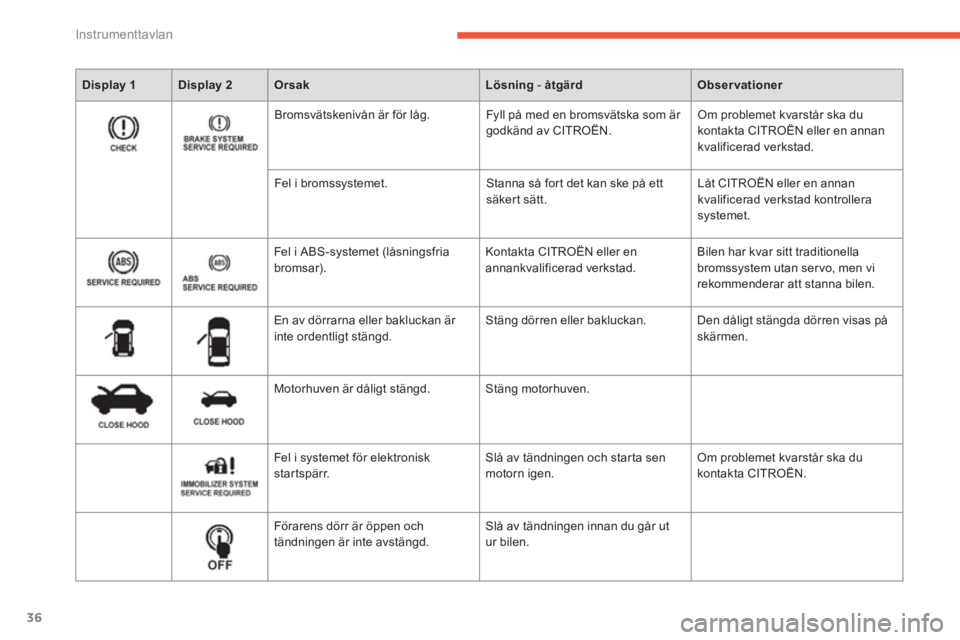

Instrumenttavlan
Display 1Display 2OrsakLösning-åtgärdObservationer

Bromsvätskenivån är för låg. Fyll på med en bromsvätska som är godkänd av CITROËN. Om problemet kvarstår ska dukontakta CITROËN eller en annan kvalificerad verkstad.

Fel i bromss
ystemet. Stanna så fort det kan ske på ettsäkert sätt. Låt CITROËN eller en annankvalificerad verkstad kontrollerasystemet.


Fel i ABS-systemet (låsningsfria
bromsar
). Kontakta CITROËN eller en annankvalificerad verkstad. Bilen har kvar sitt traditionellabromssystem utan ser vo, men vi
rekommenderar att stanna bilen.
En
av dörrarna eller bakluckan är
inte ordentligt stängd. Stäng dörren eller bakluckan. Den dåligt stängda dörren visas påskärmen.
Motorhuven är dåli
gt stängd. Stäng motorhuven.

Fel i s
ystemet för elektronisk
startspärr. Slå av tändningen och star ta sen
motorn igen. Om problemet kvarstår ska du
kontakta CITROËN.

Förarens dörr är öppen och
tändningen är inte avstängd. Slå av tändningen innan du går ut ur bilen.

1
37

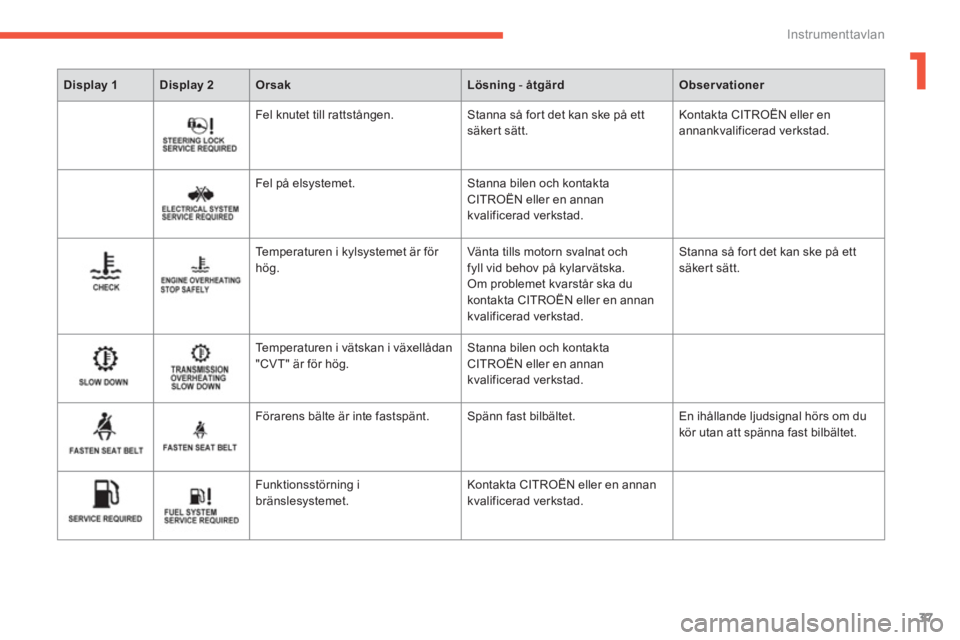

Instrumenttavlan
Display 1Display 2OrsakLösning-åtgärdObservationer
Fel knutet till rattstången. Stanna så fort det kan ske på ett säkert sätt. Kontakta CITROËN eller en annankvalificerad verkstad.
Fel på els
ystemet. Stanna bilen och kontakta CITROËN eller en annan kvalificerad verkstad.
Temperaturen i kylsystemet är
för hög. Vänta tills motorn svalnat och
fyll vid behov på kylarvätska.
Om problemet kvarstår ska du
kontakta CITROËN eller en annan kvalificerad verkstad. Stanna så for t det kan ske
på ettsäkert sätt.
Temperaturen i vätskan i växellådan
"CVT" är för hö
g. Stanna bilen och kontakta CITROËN eller en annan kvalificerad verkstad.
Förarens bälte är inte fastspänt. Spänn fast bilbältet. En ihållande l
judsignal hörs om du
kör utan att spänna fast bilbältet.
Funk tionsst
örning i
bränslesystemet. Kontakta CITROËN eller en annankvalificerad verkstad.

38

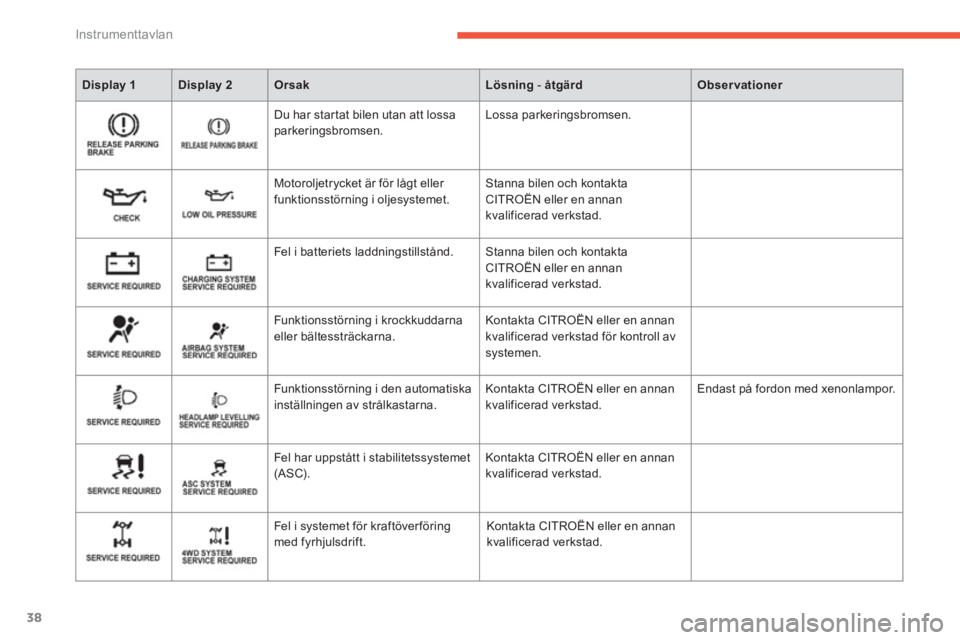

Instrumenttavlan
Display 1Display 2OrsakLösning-åtgärdObservationer
Du har startat bilen utan att lossaparkeringsbromsen. Lossa parkeringsbromsen.

Motorol
jetrycket är för lågt eller funktionsstörning i oljesystemet. Stanna bilen och kontaktaCITROËN eller en annan kvalificerad verkstad.
Fel i batteriets laddningstillstånd.
Stanna bilen och kontaktaCITROËN eller en annan kvalificerad verkstad.
Funk tionsst
örning i krockkuddarnaeller bältessträckarna. Kontakta CITROËN eller en annankvalificerad verkstad för kontroll av systemen.

Funktionsstörning i den automatiska
inställningen av strålkastarna. Kontakta CITROËN eller en annankvalificerad verkstad. Endast på fordon med xenonlampor.
Fel har uppstått i stabilitetss
ystemet (ASC). Kontakta CITROËN eller en annankvalificerad verkstad.
Fel i s
ystemet för kraftöverföringmed fyrhjulsdrift. Kontakta CITROËN eller en annankvalificerad verkstad.
