Page 4 of 332
Indhold
Instrumentgruppe 24
Kontrollamper 25
Instrumentgruppens display 31
Tr i p c o m p u t e r 43
Kilometertæller 43
Tr iptæller 43
Serviceindikator 44
Funktionsparametre 48
AUDIO - CD systemets skærm 54
Skærm til AUDIO-T ELEM AT I K system 56
Lysreostat 59
FunktionskontrolKend din bil
Nøgle med fjernbetjening 60
Systemet "Keyless entry and star t" 64
Døre 70
Bagagerum 71
Alarm 73
El-ruder 76
Panoramatag 78
Åbninger
Forsæder 79
Bagsæder 83
Spejle 85
Indstilling af rat 87
Ventilation 88
Varme / manuelt klimaanlæg 90
Automatisk klimaanlæg 92
Afdugning - afrimning af bagrude 97
Indretning indvendigt 98
Indretning af bagagerum 104
Komfor t
Start - stop af motoren med nøglen 106
Star t /stop af motor med systemet
Keyless entry and star t 107
Parkeringsbremse 110
Manuel gearkasse 111
Gearskifteindikator 112
"CVT" gearkasse 113
Hjælp til star t på skrånende vej(Hill Holder Control) 118
Stop & Star t funktion (Auto Stop & Go) 119
4-hjulstræk 122
Far tpilot 124
Parkerin
gssensorer 127
Bakkamera 130
Kørsel
Betjeningsarme for lygter 131
Kørelys 134
Automatisk lygtetænding (ej DK) 134
Guide me home-lys 135
Indstigningslys 136
Indstilling af forlygter 137
Betjeningsarm for viskere 138
Automatisk viskerfunktion 140
Loftlys 142
Lys i bagagerummet 144
Lys i panoramatag 14 4
Udsyn Øko-kørsel
Page 7 of 332
.
5
Kend din bil
Dækreparationssæt
Dette sæt består af en kompressor og en patron med lappemiddel til midler tidigreparation af dækket.
170
Panoramatag
Panoramataget giver et godt udsyn og gode
lysforhold i kabinen.
7
8
Bakkamera
Bakkameraet aktiveres automatisk, når bilensættes i bakgear, og du kan se området bag
bilen på et farvedisplay, mens du bakker.
13
0
Udvendigt
Parkeringssensorer for
og bag
Dette system advarer dig, hvis der registreres forhindringer foran eller bagved bilen under manøvrering.
127
Page 10 of 332
8
Kend din bil
Indvendigt
4-hjulstræk med elektronisk
styring *
Med dette system kan man vælge, om man
vil køre med 2- eller 4-hjulstræk, afhængigt af
kørselsforhold.
CVT gearkasse
Denne gearkasse giver mulighed for at
kombinere den fuldautomatiske funktion meden manuel funktion.
Klimaanlæg
Klimaanlægget sikrer komfort og en god
luftcirkulation i kabinen.
Lyd- og kommunikationsudstyr
Dette udstyr indeholder følgende
teknologi: Radio, CD-afspiller, USB,
Bluetooth, navigation med farvedisplay,
aux-stik, mv.
LYD- og TELEMATIK system
122
113
92 28
3
223
AUDIO- CDsystem
*
Afhængigt af versionen.
Page 13 of 332
.
11
Kend din bil
Midterkonsol
A.
Manuelt eller automatisk bakspejl B.
Loftslys/Kortlæselamper C.
Mikrofon til audio-CD- og audio- og
telematiksystemetD. Betjening af afdækningsklap til
panoramatag
E
. Lys- og regnsensor
1.Midterdyser, som kan drejes og lukkes.2.
Display til audio-CD-systemet eller farvedisplay til audio- og
telematiksystemet.
3. Kontakt
START/STOP-knap (med systemet "Keyless entry and star t")
4. Audio-CD- eller audio-telematiksystem.
5. Midterste betjeningspanel6.
Te m p e r a t u rføler 7.
Betjeningsknapper for manuelt eller
automatisk varmesystem/klimaanlæg.8. Gearvælger for CVT gearkasse9.
Cigartænder / 12 V stik
10.Flytbart askebæger
11.Betjeningsknap til 4-hjulstræk
12.Kopholder
13. Armlæn foran
Page 19 of 332
.
17
Kend din bil

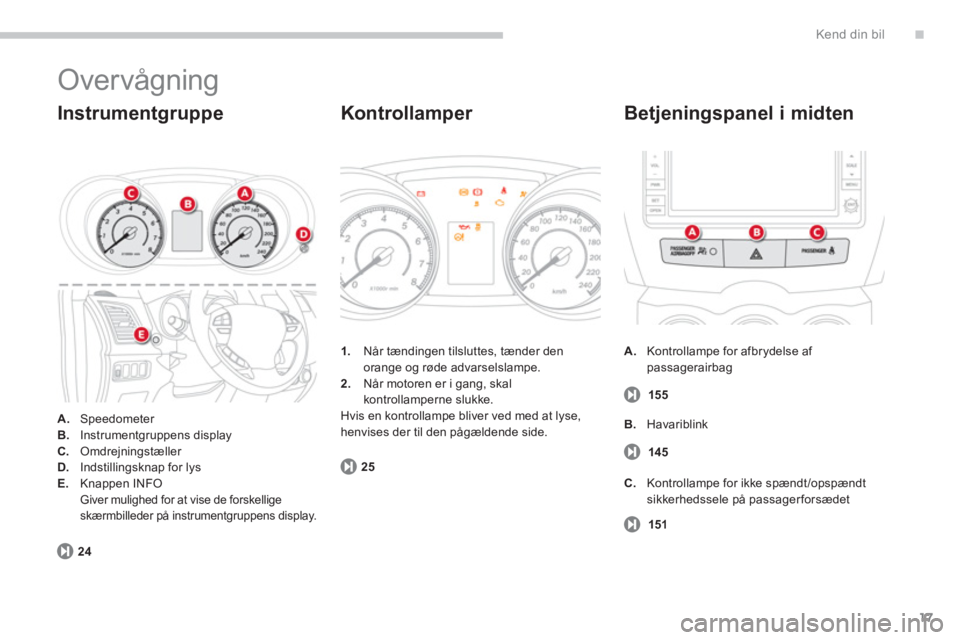

Overvågning
A.Speedometer B.Instrumentgruppens display C.Omdrejningstæller D.Indstillingsknap for lys E.
Knappen INFOGiver mulighed for at vise de forskelligeskærmbilleder på instrumentgruppens display.
Instrumentgruppe
A.Kontrollampe for afbrydelse af passagerairbag
Betjeningspanel i midten
155 1
.Når tændingen tilsluttes, tænder den
orange og røde advarselslampe.
2. Når motoren er i gang, skal kontrollamperne slukke.
Hvis en kontrollampe bliver ved med at lyse, henvises der til den pågældende side.
25
24
Kontrollamper
145
151
B. Havariblink
C.
Kontrollampe for ikke spændt/opspændt sikkerhedssele på passagerforsædet
Page 21 of 332
.
19
Kend din bil

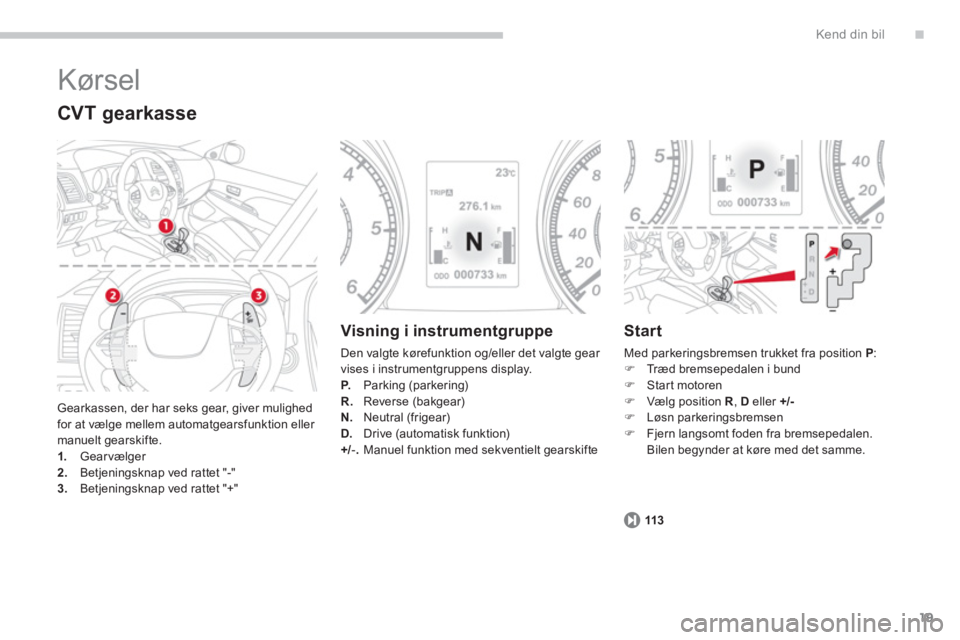

Kørsel
Gearkassen, der har seks gear, giver mulighed for at vælge mellem automatgearsfunktion eller manuelt gearskifte. 1.
Gearvælger 2.Betjeningsknap ved rattet "-" 3.Betjeningsknap ved rattet "+"
CVT gearkasse
Visning i instrumentgruppe
Den valgte kørefunktion og/eller det valgte gear
vises i instrumentgruppens display.P.Parking (parkering)R. Reverse (bakgear)N.Neutral (frigear)
D.
Drive (automatisk funktion)
+/-.Manuel funktion med sekventielt gearskifte
Start
Med parkeringsbremsen trukket fra position P: )
Træd bremsepedalen i bund )
Start motoren )
Vælg position R, Deller +/- )
Løsn parkeringsbremsen )
Fjern langsomt foden fra bremsepedalen. Bilen begynder at køre med det samme.
11
3
Page 22 of 332
20
Kend din bil
Kørsel
Funk tionen Stop & Start
(Auto Stop & Go)
Skift til motorens STOP-funktion
119
Kontrollampen "AS&G"
tænder
i instrumentgruppen eller på
instrumentgruppens display, og motoren går på standby efter nogle sekunder:
Skift til motorens START-funktion
Frakoblin
g / Genaktivering
Systemet kan til enhver tid frakobles ved at trykke
på kontakten "AS &G O FF " , hvor ved den tilsvarende "kontrollampe tænder i instrumentgruppen eller på
instrumentgruppens display.120
120
Systemet genaktiveres automatisk hver gang bilen star tes med nøglen eller medSTA R T/STOP-knappen. Kontrollampen
"AS&G"
slukker, ogmotoren genstar ter automatisk:
-
Med manuel gearkasse;når koblingspedalen trædes i bund.-Med manuel gearkasse , når bilenholder stille og foden er på bremsen, når gearvælgeren sættes i frigear, og når koblingspedalen slippes. I visse særlige tilfælde kan START-funktionenudløses automatisk; i så fald blinker kontrollampen "AS&G"
i nogle sekunder for derefter at slukke.I visse særlige tilfælde kan STOP-funktionen
være utilgængelig; i så fald blinker kontrollampen"AS&G"i nogle sekunder for derefter at slukke.
Page 26 of 332
24
Funktionskontrol

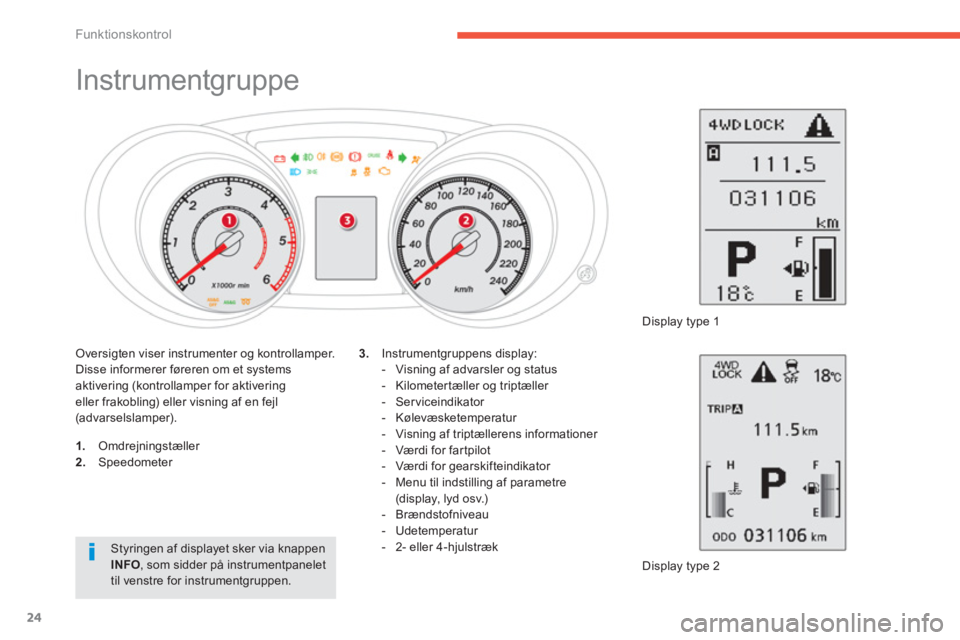

Instrumentgruppe
1.
Omdrejningstæller 2.
Speedometer
Displa
y type 2
3.
Instrumentgruppens display:
- Visning af advarsler og status
- Kilometer tæller og triptæller
- Serviceindikator
- Kølevæsketemperatur
- Visnin
g af triptællerens informationer
- Værdi for far tpilot
- Værdi
for gearskifteindikator
- Menu til indstilling af parametre(display, lyd osv.)
- Brændstofniveau
- Udetemperatur
-
2- eller 4-hjulstræk
Oversigten viser instrumenter og kontrollamper.
Disse informerer føreren om et systems aktivering (kontrollamper for aktivering eller frakobling) eller visning af en fejl(advarselslamper).
Displa
y type 1
Styringen af displayet sker via knappenINFO
, som sidder på instrumentpanelettil venstre for instrumentgruppen.
Page 28 of 332
26
Funktionskontrol

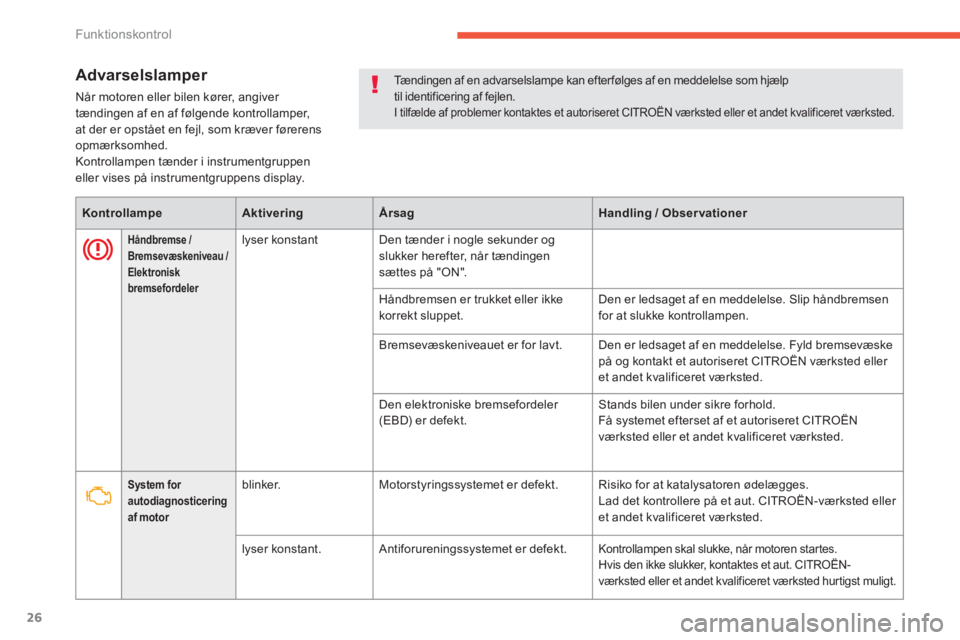

Advarselslamper
Når motoren eller bilen kører, angiver
tændingen af en af følgende kontrollamper, at der er opstået en fejl, som kræver førerens
opmærksomhed.
Kontrollampen tænder i instrument
gruppen eller vises på instrumentgruppens display.
KontrollampeAktiveringÅrsagHandling / Observationer
Håndbremse / Bremsevæskeniveau /Elektronisk bremsefordelerr
lyser konstant Den tænder i nogle sekunder ogslukker herefter, når tændingensættes på "ON".
H
åndbremsen er trukket eller ikke
korrekt sluppet.Den er ledsaget af en meddelelse. Slip håndbremsen
for at slukke kontrollampen.
Br
emsevæskeniveauet er for lavt. Den er ledsaget af en meddelelse. Fyld bremsevæske på og kontakt et autoriseret CITROËN værksted eller et andet kvalificeret værksted.
D
en elektroniske bremsefordeler (EBD) er defekt. Stands bilen under sikre forhold.
Få systemet efterset af et autoriseret CITROËN
v
ærksted eller et andet kvalificeret værksted.
System for autodiagnosticeringaf motor
blinker. Motorstyringssystemet er defekt. Risiko for at katalysatoren ødelægges.
Lad det kontrollere på et aut. CITROËN-værksted eller et andet kvalificeret værksted.
l
yser konstant. Antiforureningssystemet er defekt. Kontrollampen skal slukke, når motoren startes.
Hvis den ikke slukker, kontaktes et aut. CITROËN-
værksted eller et andet kvalificeret værksted hurtigst muligt.
Tændingen af en advarselslampe kan efterfølges af en meddelelse som hjælp til identificering af fejlen.I tilfælde af problemer kontaktes et autoriseret CITROËN værksted eller et andet kvalificeret værksted.
Page 30 of 332
28
Funktionskontrol

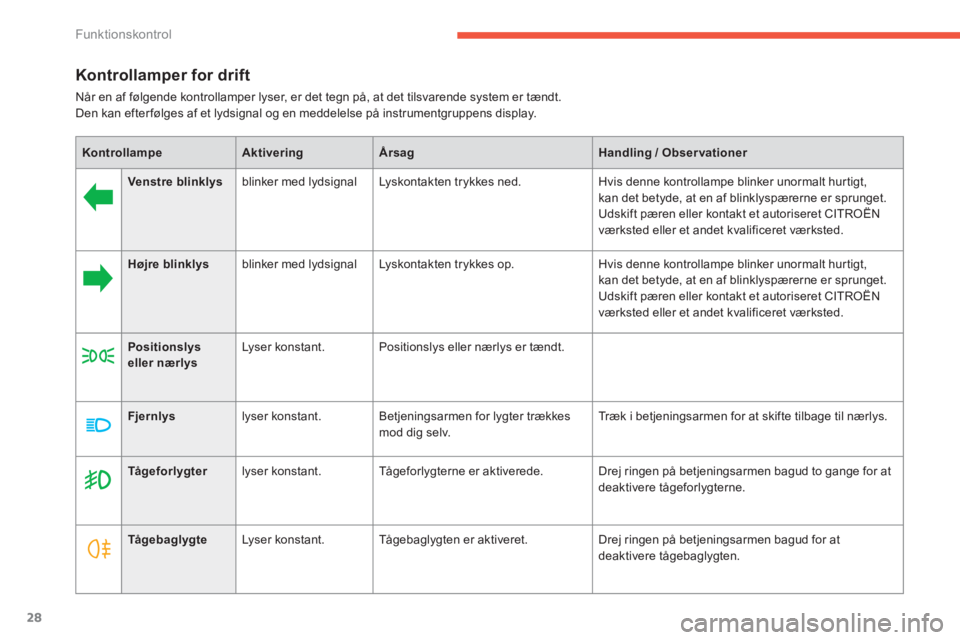

Kontrollamper for drift
Når en af følgende kontrollamper lyser, er det tegn på, at det tilsvarende system er tændt.
Den kan efter følges af et lydsignal og en meddelelse på instrumentgruppens display.
KontrollampeAktiveringÅrsagHandling / Observationer
Venstre blinklysblinker med lydsignalLyskontakten trykkes ned.Hvis denne kontrollampe blinker unormalt hurtigt,
kan det betyde, at en af blinklyspærerne er sprunget.Udskift pæren eller kontakt et autoriseret CITROËN
v
ærksted eller et andet kvalificeret værksted.
Højre blinklysblinker med lydsignalLyskontakten trykkes op. Hvis denne kontrollampe blinker unormalt hurtigt,
kan det betyde, at en af blinklyspærerne er sprunget.Udskift pæren eller kontakt et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.
Positionslys eller nærlysLyser konstant. Positionslys eller nærlys er tændt.
Fjernlyslyser konstant. Betjeningsarmen for lygter trækkesmod dig selv.Træk i betjeningsarmen for at skifte tilbage til nærlys.
Tågeforlygterlyser konstant. Tågeforlygterne er aktiverede. Drej ringen på betjeningsarmen bagud to gange for at
deaktivere tågeforlygterne.
TågebaglygteLyser konstant. Tågebaglygten er aktiveret. Drej ringen på betjeningsarmen bagud for at
deaktivere tågebaglygten.
