CITROEN C4 CACTUS 2015 InstruktionsbÖcker (in Swedish)

79
C4-cactus_sv_Chap05_conduite_ed02-2014
Starta / stänga av motorn
Det har 3 lägen:
- l äge 1 (Stopp): insättning och utdragning
av nyckeln, låst rattstång.
-

l
äge 2

(Tändning) : upplåsning av
rattstång, påslagning av tändningen,
glödning av dieselmotor, motorstart.
-

l
äge 3

(Star t).
Tändningslås
När motorn stängts av är inte bilens
bromsservosystem längre aktivt.
Tändningsläge (2)
I det här läget kan du använda bilens elektriska
utrustning eller ladda tillbehör.
När batteriets laddningsnivå sjunkit
till reservnivån, övergår systemet till
energisparläget: strömförsörjningen stängs av
automatiskt för att spara på batteriets laddning. Undvik att hänga tunga föremål vid
nyckeln som kan tynga ner den när den
sitter i tändlåset och som kan leda till
funktionsfel.
5
Körning

80
C4-cactus_sv_Chap05_conduite_ed02-2014
Start
Parkeringsbromsen ska vara
åtdragen.
F

I e

n bil med manuell växellåda ska
växelspaken ställas i friläget och
kopplingspedalen trampas ned i botten.
F

I e

n bil med EGS/ETG -växellåda ska
reglaget ställas i läge N och bromspedalen
trampas ned i botten.
F

S

ätt in nyckeln i tändningslåset. Systemet
identifierar koden.
I vissa fall kan det vara nödvändigt att
använda mycket kraft för att vrida ratten
(med redan svängda hjul, till exempel).
F

M

ed bensinmotor: aktivera startmotorn
genom att vrida nyckeln till läge 3
tills
motorn startar, utan att accelerera. Släpp
nyckeln så fort motorn startar. F
M ed dieselmotor: vrid nyckeln till läge 2
(tändningsläge), för att aktivera glödningen
i motorn.
Vänta tills den här kontrollampan
släcks på instrumentpanelen och
aktivera sedan startmotorn genom
att vrida nyckeln till läge 3
tills motorn
startar, utan att accelerera. Släpp
nyckeln så fort motorn startar.
På vintern tar det längre tid innan
kontrollampan släcks. När motorn är
varm tänds inte kontrollampan. I tempererade väderförhållanden
ska motorn inte värmas med bilen
stillastående, utan starta och kör direkt
med måttligt varvtal.
Låt aldrig motorn vara i gång i en
stängd lokal utan tillräcklig ventilation:
förbränningsmotorer släpper ut giftiga
avgaser, såsom koloxid. Risk för
förgiftning och livsfara.
Vid mycket sträng kyla (temperaturer
under -23°C) ska du låta motorn
vara i gång under 4
minuter innan
du startar bilen för att säkerställa att
bilens mekaniska delar, motorn och
växellådan fungerar normalt och att
deras livslängd bevaras.
Stäng av tändningen om motorn inte
startar direkt. Vänta en stund innan
du försöker igen. Om motorn inte har
startat efter några försök ska du inte
fortsätta. Det finns risk att startmotorn
eller motorn tar skada.
Vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad.
F

L

ås upp rattlåset genom att vrida ratten
och nyckeln samtidigt.
Körning

81
C4-cactus_sv_Chap05_conduite_ed02-2014

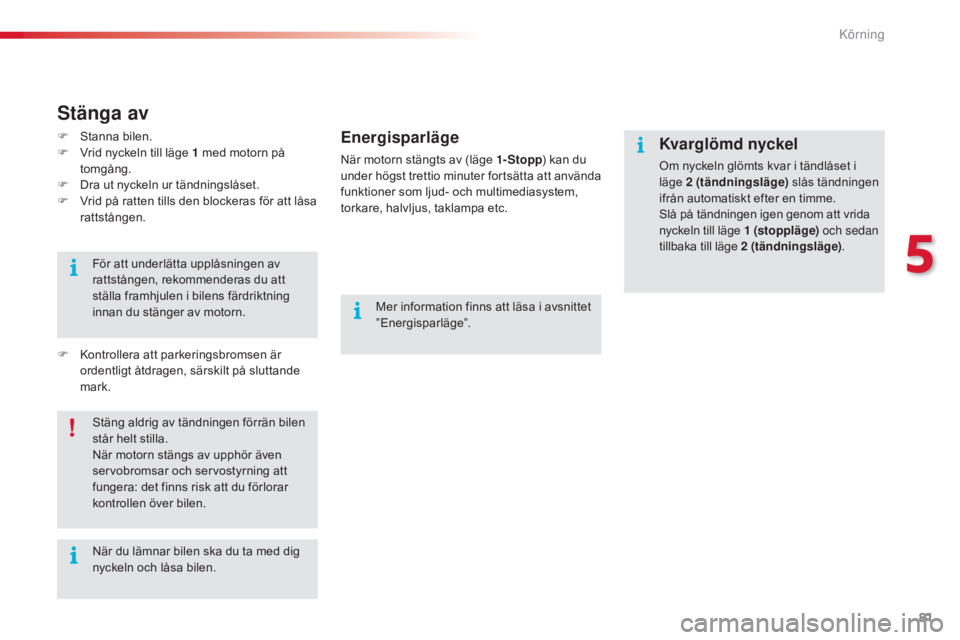

Kvarglömd nyckel
Om nyckeln glömts kvar i tändlåset i
läge 2
( tändningsläge) slås tändningen
ifrån automatiskt efter en timme.
Slå på tändningen igen genom att vrida
nyckeln till läge 1


(stoppläge) och sedan
tillbaka till läge
2

(tändningsläge).
Stäng aldrig av tändningen förrän bilen
står helt stilla.
När motorn stängs av upphör även
servobromsar och servostyrning att
fungera: det finns risk att du förlorar
kontrollen över bilen.
När du lämnar bilen ska du ta med dig
nyckeln och låsa bilen. För att underlätta upplåsningen av
rattstången, rekommenderas du att
ställa framhjulen i bilens färdriktning
innan du stänger av motorn.
Stänga av
F Stanna bilen.
F V rid nyckeln till läge 1 med motorn på
tomgång.
F

D
ra ut nyckeln ur tändningslåset.
F

V
rid på ratten tills den blockeras för att låsa
rattstången.
F

K
ontrollera att parkeringsbromsen är
ordentligt åtdragen, särskilt på sluttande
mark. Mer information finns att läsa i avsnittet
”Energisparläge”.Energisparläge
När motorn stängts av (läge 1-
Stopp) kan du
under högst trettio minuter fortsätta att använda
funktioner som ljud- och multimediasystem,
torkare, halvljus, taklampa etc.
5
Körning

82
C4-cactus_sv_Chap05_conduite_ed02-2014

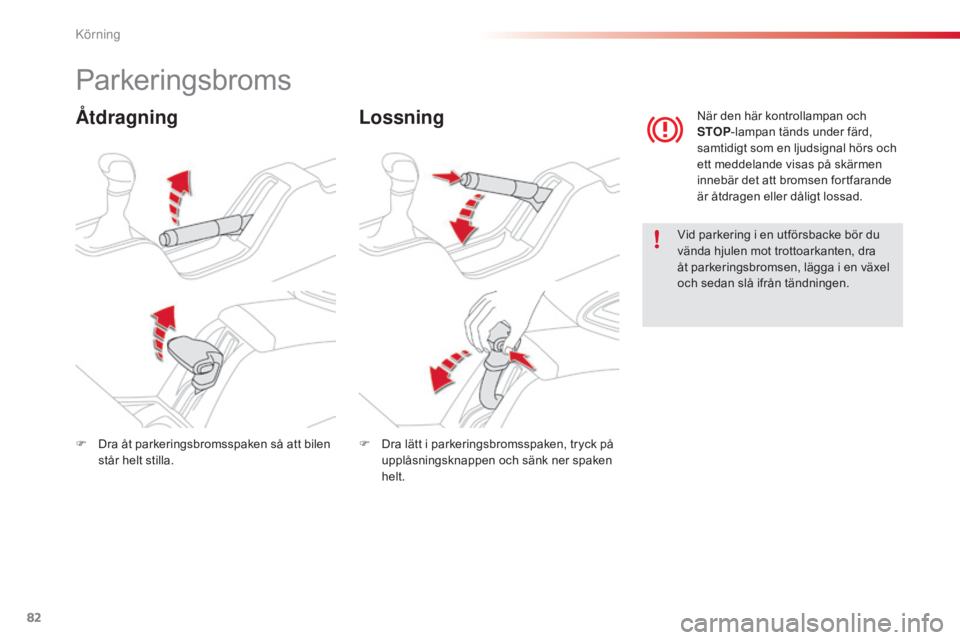

Parkeringsbroms
ÅtdragningLossning
Vid parkering i en utförsbacke bör du
vända hjulen mot trottoarkanten, dra
åt parkeringsbromsen, lägga i en växel
och sedan slå ifrån tändningen.När den här kontrollampan och
STOP
-lampan tänds under färd,
samtidigt som en ljudsignal hörs och
ett meddelande visas på skärmen
innebär det att bromsen fortfarande
är åtdragen eller dåligt lossad.
F

D

ra åt parkeringsbromsspaken så att bilen
står helt stilla. F

D

ra lätt i parkeringsbromsspaken, tryck på
upplåsningsknappen och sänk ner spaken
helt.
Körning

83
C4-cactus_sv_Chap05_conduite_ed02-2014

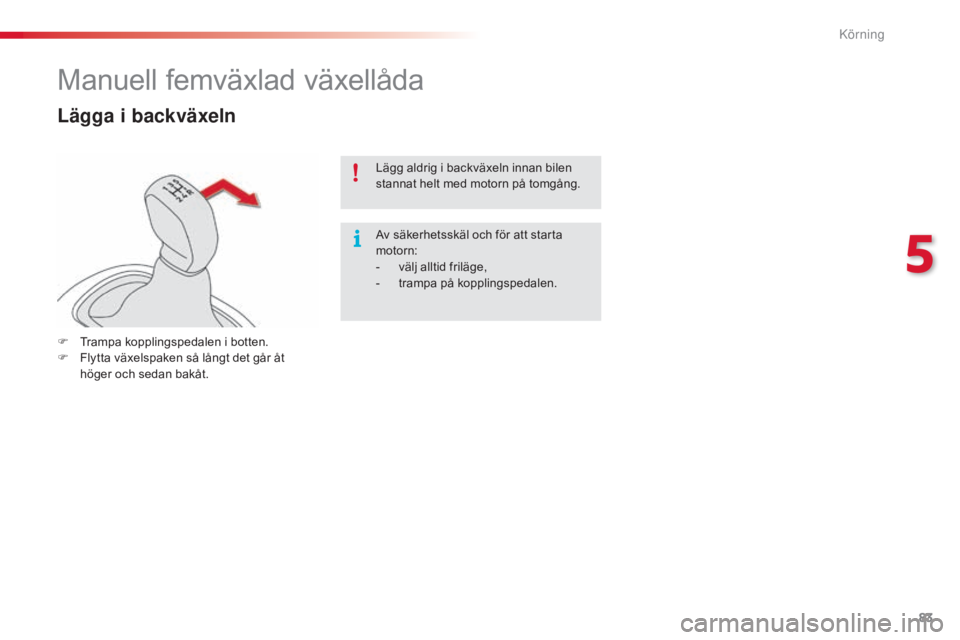

Manuell femväxlad växellåda
Lägga i backväxeln
F Trampa kopplingspedalen i botten.
F F lytta växelspaken så långt det går åt
höger och sedan bakåt. Lägg aldrig i backväxeln innan bilen
stannat helt med motorn på tomgång.
Av säkerhetsskäl och för att starta
motorn:
-

v
älj alltid friläge,
-
t
rampa på kopplingspedalen.
5
Körning

84
C4-cactus_sv_Chap05_conduite_ed02-2014
Funktionssätt
Växlingsindikator
System som ger möjlighet att minska bränsleförbrukningen genom att rekommendera en högre växel, i bilar med manuell växellåda.
sy
stemet anpassar rekommendationen
med hänsyn till kör förhållandena
(backe, last etc.) och förarens
kommandon (gaspådrag, acceleration,
inbromsning etc.)
Systemet föreslår under inga
omständigheter:
-

a
tt lägga i 1:ans växel,
-

a
tt lägga i backväxeln,
-

a
tt växla ner.
Exempel:
-

D
u har 3:ans växel ilagd.
Beroende på situationen och på hur din bil
är utrustad, kan systemet rekommendera att
du hoppar över en (eller flera) växlar. Du kan
följa denna rekommendation utan att gå via de
mellanliggande växellägena.
-

D
u trampar på gaspedalen.
-

S
ystemet kan föreslå att du byter till en
högre växel.
Informationen visas i instrumentpanelen
i form av en pil, tillsammans med den
rekommenderade växeln.
I vissa dieselversioner med manuell
växellåda, kan systemet föreslå att
du lägger i neutralläget (
N visas i
instrumentpanelen) så att motorn
kan stängas av tillfälligt (STOP-läget
i bilar med Stop & Start), under vissa
körförhållanden.
re

kommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som
har ansvaret för att följa systemets indikeringar
eller inte.
Funktionen kan inte kopplas ur.
Körning

85
C4-cactus_sv_Chap05_conduite_ed02-2014

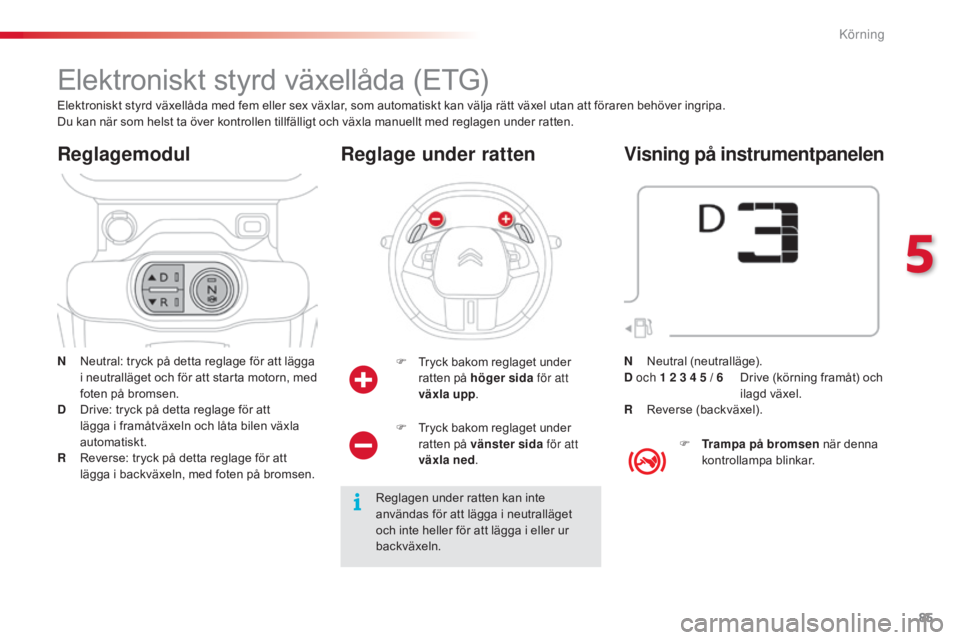

Elektroniskt styrd växellåda (ETG)
N Neutral: tryck på detta reglage för att lägga i neutralläget och för att starta motorn, med
foten på bromsen.
D

D
rive: tryck på detta reglage för att
lägga i framåtväxeln och låta bilen växla
automatiskt.
R

R
everse: tryck på detta reglage för att
lägga i backväxeln, med foten på bromsen.
Reglagemodul
F Tryck bakom reglaget under ratten på höger sida för att
växla upp .
Reglage under ratten
Reglagen under ratten kan inte
användas för att lägga i neutralläget
och inte heller för att lägga i eller ur
backväxeln.
Elektroniskt styrd växellåda med fem eller sex växlar, som automatiskt kan välja rätt växel utan att föraren behöver ingripa.
Du kan när som helst ta över kontrollen tillfälligt och växla manuellt med reglagen under ratten.
F
T
ryck bakom reglaget under
ratten på vänster sida för att
växla ned .
Visning på instrumentpanelen
F Trampa på bromsen när denna
kontrollampa blinkar.
N

N

eutral (neutralläge).
D och 1

2
3 4 5 / 6
D
rive (körning framåt) och
ilagd växel.
R

R

everse (backväxel).
5
Körning

86
C4-cactus_sv_Chap05_conduite_ed02-2014
N blinkar i instrumentpanelen, åtföljt av
en ljudsignal och ett meddelande, om
reglaget N inte är aktiverat vid starten.
Tryck på reglage N för att välja
neutralläget.

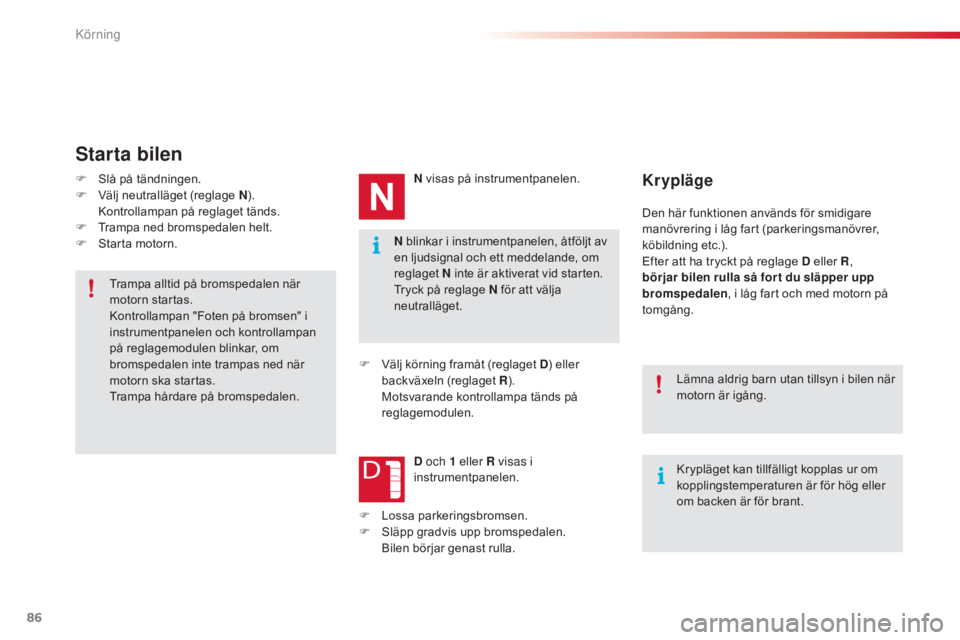

Starta bilen
F Slå på tändningen.
F V älj neutralläget (reglage N).
K

ontrollampan på reglaget tänds.
F

T
rampa ned bromspedalen helt.
F

S
tarta motorn. N visas på instrumentpanelen.
F
V
älj körning framåt (reglaget D) eller
backväxeln (reglaget R ).
M

otsvarande kontrollampa tänds på
reglagemodulen.
D och 1
eller R visas i
instrumentpanelen.Krypläge
Den här funktionen används för smidigare
manövrering i låg fart (parkeringsmanövrer,
köbildning etc.).
Efter att ha tryckt på reglage D eller R ,
börjar bilen rulla så for t du släpper upp
bromspedalen , i låg fart och med motorn på
tomgång.
Krypläget kan tillfälligt kopplas ur om
kopplingstemperaturen är för hög eller
om backen är för brant. Lämna aldrig barn utan tillsyn i bilen när
motorn är igång.
Trampa alltid på bromspedalen när
motorn startas.
Kontrollampan "Foten på bromsen" i
instrumentpanelen och kontrollampan
på reglagemodulen blinkar, om
bromspedalen inte trampas ned när
motorn ska startas.
Trampa hårdare på bromspedalen.
F

L

ossa parkeringsbromsen.
F

S

läpp gradvis upp bromspedalen.
B

ilen börjar genast rulla.
Körning

87
C4-cactus_sv_Chap05_conduite_ed02-2014
Välj aldrig friläget N under färd.

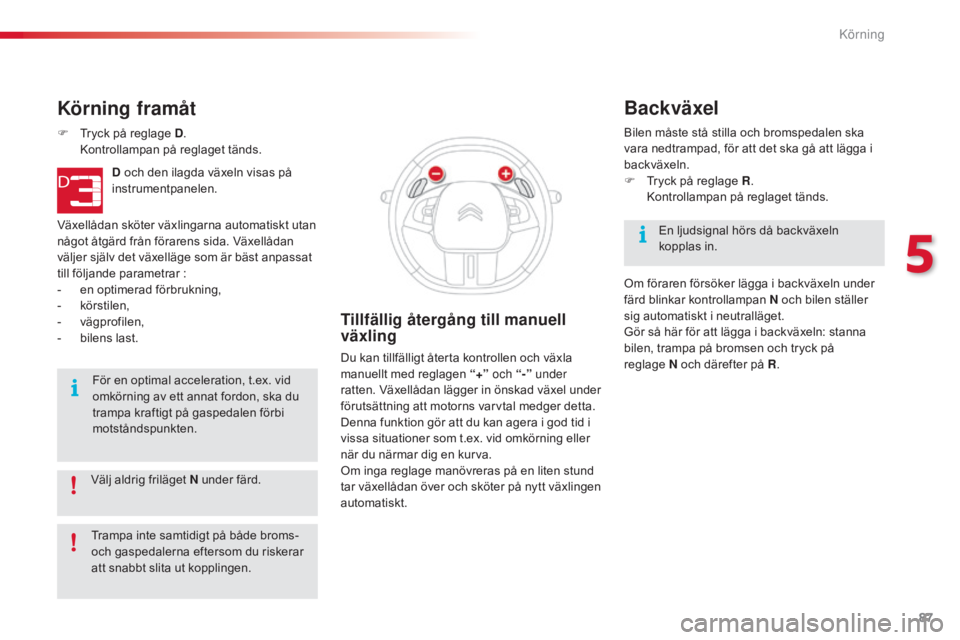

Körning framåt
F Tryck på reglage D. K
ontrollampan på reglaget tänds.
D och den ilagda växeln visas på
instrumentpanelen.
Växellådan sköter växlingarna automatiskt utan
något åtgärd från förarens sida. Växellådan
väljer själv det växelläge som är bäst anpassat
till följande parametrar :
-

e
n optimerad förbrukning,
-
k

örstilen,
-
v

ägprofilen,
-

b
ilens last.För en optimal acceleration, t.ex. vid
omkörning av ett annat fordon, ska du
trampa kraftigt på gaspedalen förbi
motståndspunkten.
Tillfällig återgång till manuell
växling
Du kan tillfälligt återta kontrollen och växla
manuellt med reglagen “+” och “-” under
ratten. Växellådan lägger in önskad växel under
förutsättning att motorns varvtal medger detta.
Denna funktion gör att du kan agera i god tid i
vissa situationer som t.ex. vid omkörning eller
när du närmar dig en kurva.
Om inga reglage manövreras på en liten stund
tar växellådan över och sköter på nytt växlingen
automatiskt. Bilen måste stå stilla och bromspedalen ska
vara nedtrampad, för att det ska gå att lägga i
backväxeln.
F

T
ryck på reglage R
.
K
ontrollampan på reglaget tänds.
Backväxel
En ljudsignal hörs då backväxeln
kopplas in.
Om föraren försöker lägga i backväxeln under
färd blinkar kontrollampan N och bilen ställer
sig automatiskt i neutralläget.
Gör så här för att lägga i backväxeln: stanna
bilen, trampa på bromsen och tryck på
reglage N och därefter på R .
Trampa inte samtidigt på både broms-
och gaspedalerna eftersom du riskerar
att snabbt slita ut kopplingen.
5
Körning

88
C4-cactus_sv_Chap05_conduite_ed02-2014
Innan du stänger av motorn kan du:
- t ryck på reglage N för att ställa bilen i
neutralläge,
e

ller
-

l
åta växeln vara ilagd. I så fall kan bilen inte
förflyttas.
Stanna bilen
Vid parkering ska du alltid dra åt
parkeringsbromsen så att bilen inte
kan komma i rullning.
Om bilen ska stå stilla med motorn
igång måste du alltid lägga i
neutralläget N.
Funktionsstörning
- - - visas i instrumentpanelen.
F

T

ryck på reglage N .
F

T

rampa på bromspedalen.
F

V

änta i ca 30 sekunder tills N eller en växel
visas i instrumentpanelen.
F

T

ryck på reglage D och sedan på N .
F

S

tarta motorn med foten kvar på
bromspedalen.
Växellådan är på nytt klar att användas.
Ominitialisering
(EGS- eller ETG-växellåda
med 5
växlar)
Efter en urkoppling av batteriet ska växellådan
ominitialiseras.
F

S
lå till tändningen.
I undantagsfall kan växellådan kräva
en automatisk ominitialisering. I så fall
kan bilen inte startas och det går inte
att växla. - - - visas i instrumentpanelen.
Följ instruktionerna ovan.
Före alla åtgärder under motorhuven
ska du kontrollera att reglage N är
aktiverat och att parkeringsbromsen är
åtdragen. Om denna kontrollampa tänds när
tändningen är tillslagen, åtföljt av
en ljudsignal och ett meddelande,
har ett funktionsfel uppstått i
växellådan.
Låt en CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera bilen.
Körning
