CITROEN C4 CACTUS 2016 InstruksjonsbØker (in Norwegian)
Manufacturer: CITROEN, Model Year: 2016, Model line: C4 CACTUS, Model: CITROEN C4 CACTUS 2016Pages: 302, PDF Size: 7.38 MB
Page 21 of 302
19
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
IndikatorTilstandÅrsak Aktivering / Observasjoner
Additif AdBlue
®
-tilsetning
(Diesel BlueHDi) vedvarende når
tenningen settes
på, medfulgt av
et lydsignal og en
melding som angir
rekkevidden. Rekkevidden befinner seg mellom
600 og 2 400 km.
Foreta raskt en etter fylling av AdBlue®-
beholderen:
ta kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted, eller foreta etterfyllingen selv.
+ blinker, sammen
med lampen
SERVICE, medfulgt
av et lydsignal og en
melding som angir
rekkevidden.Rekkevidden befinner seg mellom 0
og 600 km.
Det er påkrevet å foreta
en etter fylling av AdBlue
®-
beholderen for å unngå stans : ta kontakt med
CITROËN-forhandlernett eller et kvalifisert verksted
eller foreta etterfyllingen selv.
blinker, sammen
med lampen
SERVICE, medfulgt
av et lydsignal og en
melding som angir at
oppstart er umulig. AdBlue
®-beholderen er tom:
startsperresystemet hindrer oppstart
av motoren. For å starte motoren er det påkrevet
å foreta en
etterfylling av AdBlue®: ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted eller foreta
etterfyllingen selv.
Det er påkrevet å helle minst 3,8 liter AdBlue
® på
beholderen.
For etter fylling eller for ytterligere informasjon om AdBlue
®, se tilsvarende avsnitt.
1
Instrumenter i bilen
Page 22 of 302
20
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
IndikatorTilstandÅrsak Aktivering / Observasjoner
+
+ Avgassystem
SCR
(Diesel BlueHDi)
vedvarende når
tenningen settes på,
sammen med lampen
SERVICE og systemet
for selvdiagnose
motor, medfulgt av
et lydsignal og en
melding. Det er blitt detektert en feil på SCR-
systemet.
Denne varslingen forsvinner så snart utslippsnivået
igjen er konform.
blinker når tenningen
settes på, sammen
med lampen
SERVICE og systemet
for selvdiagnose
motor, medfulgt av
et lydsignal og en
melding som angir
rekkevidden. Etter bekreftelse av feilfunksjonen
på avgassystemet, kan du kjøre inntil
1
100 km før motorens startsperre
innkobles. Så snar t som mulig
, ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted for å unngå
stans .
blinker når tenningen
settes på, sammen
med lampen
SERVICE og systemet
for selvdiagnose
motor, medfulgt av
et lydsignal og en
melding. Du har overskredet grensen for
tillatt kjøring etter bekreftelse av
feilfunksjonen til avgassystemet:
startsperren hindrer oppstart av
motoren.
For å kunne starte motoren igjen, er det påkrevet
at
du tar kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.
Instrumenter i bilen
Page 23 of 302
21
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Lavt
drivstoffnivåvedvarende med de to
siste segmentene som
blinker. Ved førstegangs tenning, gjenstår det
ca. 5
liter drivstoff i tanken.
I dette øyeblikker, starter du å bruke
av drivstoffreserven. Foreta straks en etter fylling av drivstoff for å unngå
stopp.
Så lenge etter fyllingen av drivstoff ikke er tilstrekkelig,
vil denne lampen tennes hver gang tenningen settes
på, medfulgt av et lydsignal og en melding.
Dette lydsignalet og denne meldingen gjentas med en
hyppighet som øker etterhvert som nivået synker og
nærmer seg "0".
Tankkapasitet:
-
B
ensin: ca. 50 liter.
-
D
iesel: ca. 45 eller 50 liter (avhengig av versjon).
Kjør aldri til tanken er tom for drivstoff, dette kan
ødelegge avgass- og innsprøytningssystemene.
Ikke-fastspent/
åpnet
sikkerhetsbelte vedvarende eller
blinker, medfulgt av et
lydsignal. Et belte har ikke blitt spent fast eller
har blitt åpnet.
Trekk i beltet og før endestykket inn i låsen.
Kollisjonsputer lyser periodisk. Denne lampen lyser i noen sekunder,
og slukker når tenningen settes på. Denne lampen skal slukke når motoren starter.
Dersom det ikke er tilfelle, kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
vedvarende. Ett av systemen til kollisjonsputene
eller de pyrotekniske
beltestrammerne har en feil. Få kontrollen utført hos CITROËN-forhandlernett eller
hos et kvalifisert verksted.
Indikator
TilstandÅrsak Aktivering / Observasjoner
1
Instrumenter i bilen
Page 24 of 302
22
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Motoroljetrykkvedvarende. Det er noe feil på motorens
smøresystem. Stopp bilen umiddelbart og under så sikre forhold som
mulig.
Parker bilen, slå av tenningen og kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
Batterilading
vedvarende. Det er noe feil på batteriets ladekrets
(skitne eller løse polklemmer, slakk
eller oppdelt dynamorem, osv.). Lampen skal slukke når motoren starter.
Dersom det ikke er tilfelle, kontakt CITROËN-
forhandlernett eller et kvalifisert verksted.
Maks.
kjølevæsketemperaturvedvarende.
Temperaturen i kjølekretsen er for
hø y. Stans er påkrevet under best mulig sikre forhold.
Vent til motoren blir kald før du om nødvendig
etter fyller væske.
Hvis problemet fortsetter, ta kontakt med CITROËN-
forhandlernett eller et kvalifisert verksted.
Indikator
TilstandÅrsak Aktivering / Observasjoner
Instrumenter i bilen
Page 25 of 302
23
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
For lavt
dekktrykkvedvarende, medfulgt
av et lydsignal og
melding. Ett eller flere dekk har for lavt trykk. Kontroller dekktrykket så snart som mulig.
Denne kontrollen skal helst foretas på kalde dekk.
Du må reinitialisere systemet etter hver justering av
trykket i ett eller flere dekk, og etter skifte av ett eller
flere hjul.
For ytterligere opplysninger om detektering av lavt
dekktrykk, se tilhørende avsnitt.
+ blinker og deretter
lyser vedvarende,
sammen med
Servicelampen.Funksjonen har en feil: kontroll av
dekktrykket er ikke lenger forsikret.
Kontroller dekktrykket så snart som mulig.
Få kontrollert systemet hos CITROËN-forhandlernett
eller hos et kvalifisert verksted.
Foten på
bremsen blinker, medfulgt av
et lydsignal og en
melding, samtidig som
lampen "Foten på
bremsen" blinker på
betjeningshusdet til
den styrte girkassen. Bremsepedalen er ikke trykket inn
under oppstart av motor, med den
styrte girkassen.
Med styrt girkasse, trykk på bremsepedalen for å
starte motoren.
Hvis du ønsker å utløse parkeringsbremsen uten å
trykke på bremsepedalen, forblir denne lampen tent.
blinker. Med styrt girkasse vil clutchen blir
overopphetet dersom du bruker
gasspedalen til å holde bilen lenge i
ro i en bakke. Bruk bremsepedalen og/eller parkeringsbremsen.
Indikator
TilstandÅrsak Aktivering / Observasjoner
1
Instrumenter i bilen
Page 26 of 302
24
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Indikator for vedlikehold
System som informerer føreren om når neste
vedlikehold skal utføres på bilen i henhold til
vedlikeholdsprogrammet til bilprodusenten.
Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen settes på, vises det ingen
informasjon i displayet.
Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen er satt på vil nøkkelsymbolet
som symboliserer vedlikehold lyse i 5 sekunder.
Kilometertelleren gir samtidig beskjed om
hvor mange kilometer som gjenstår før neste
vedlikehold.
Eksempel: det gjenstår 2 800 km før neste
vedlikehold skal utføres på bilen.
5 sekunder etter at tenningen er satt på vil
displayet vise:
5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet slukke . Kilometertelleren
gjenopptar sin vanlige funksjon. Displayet viser
total kilometerstand.
Indikatorer
Dette for fallet regnes ut fra siste nullstilling av
indikatoren, i henhold til kjørte kilometer og
tiden som har forløpt siden siste vedlikehold.
For versjonene Diesel BlueHDi, blir
også oljens forringelsenivå tatt i
betraktning (avhengig av salgsland).
Instrumenter i bilen
Page 27 of 302
25
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Bilen har ikke vært inne til vedlikehold
i tide
I 5 sekunder etter at tenningen er satt på vil
nøkkelsymbolet blinke for å varsle om at vedlikeholdet
må utføres snart.
Eksempel: bilen skulle har vært inne til periodisk
vedlikehold for 300 km siden.
5 sekunder etter at tenningen er satt på vil displayet vise:
For versjonene Diesel BlueHDi,
medfølges denne varslingen av at
lampen Service lyser vedvarende når
tenningen settes på.
5 sekunder etter at tenningen er satt på,
gjenopptar kilometertelleren sin vanlige
funksjon. Nøkkelen for tsetter å lyse
.Antall kilometer som gjenstår å kjøre
kan endres av tidsfaktoren, i forhold til
førerens kjørevaner.
Der for kan nøkkelen tennes hvis du har
overskredet tiden som har forløpt siden
det siste vedlikeholdet, som står oppført
i bilprodusentens vedlikeholdsprogram.
Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel:
det gjenstår 900 km før neste
vedlikehold.
5 sekunder etter at tenningen er satt på vil
displayet vise:
5 sekunder etter at tenningen er satt på
vil kilometertelleren gjenoppta sin vanlige
funksjon. Nøkkelsymbolet fortsetter å lyse
og indikerer at vedlikehold snart må utføres. For versjonene Diesel BlueHDi, kan
nøkkelen også tennes på forskudd,
i henhold til forringelsenivået til
motoroljen (avhengig av salgsland).
Forringelsen av motoroljen avhenger av
bilens kjøreforhold.
1
Instrumenter i bilen
Page 28 of 302
26
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Nullstilling av
vedlikeholdsindikatoren
Indikatoren for vedlikehold skal nullstilles hver
gang det foretas vedlikehold på bilen.
Hvis du selv foretar vedlikeholdsservice på
bilen din:
F
sl
å av tenningen,
F
t
rykk på knappen ytterst på lysbetjeningen
og hold den inne,
F
se
tt på tenningen. Kilometertelleren starter
en nedtelling,
F
n
år displayet viser "=0" , slipp knappen.
Nøkkelsymbolet forsvinner.
Dersom du ønsker å koble fra batteriet
etter dette, lås bilen og vent i minst fem
minutter, ellers vil ikke nullstillingen bli
registrert.
Påminnelse om
vedlikeholdsinformasjon
Du kan til enhver tid få tilgang til informasjon
om vedlikehold på berøringsskjermen. F
V
elg menyen "Driving
assistance " (kjøreassistanse).
F
P
å sekundærsiden, trykk på
" Diagnostic " (diagnostisering).
Vedlikeholdsinformasjonen vises på skjermen.
Instrumenter i bilen
Page 29 of 302
27
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015
Indikator for motoroljenivå*
På biler utstyrt med elektrisk peilepinne,
vises motoroljenivået i noen sekunder i
instrumentbordet når tenningen settes på, etter
informasjon om vedlikehold.Motoroljenivået skal kontrolleres når
bilen står på et vannrett underlag,
og motoren har vært slått av i minst
30
minutter.
Korrekt oljenivå
For lite olje
Dette angis ved visning av melding "Ukorrekt
oljenivå" i instrumentbordet sammen med
tenning av servicelampen og et lydsignal.
Dersom den manuelle peilepinnen bekrefter at
det er for lite olje, foreta etter fylling for å unngå
skader på motoren.
Peilepinne har en feilfunksjon
Dette vises med meldingen "Ukorrekt oljenivå" i
instrumentbordet.
Kontakt CITROËN-forhandlernett eller et
kvalifisert verksted.
For ytterligere opplysninger om kontroll
av nivåer, se korresponderende avsnitt.
*
Avhengig av versjon. Hvis den elektriske peilepinnen har en
funksjonsfeil, overvåkes ikke lenger oljenivået
i motoren.
Så lenge systemet har en feil, må du kontrollere
oljenivået i motoren med den manuelle
peilepinnen som befinner seg i motorrommet.
For ytterligere opplysninger om kontroll av
nivåer, se korresponderende avsnitt.
1
Instrumenter i bilen
Page 30 of 302
28
C4 - cactus_no_Chap01_Instruments- de-bord_ed01-2015

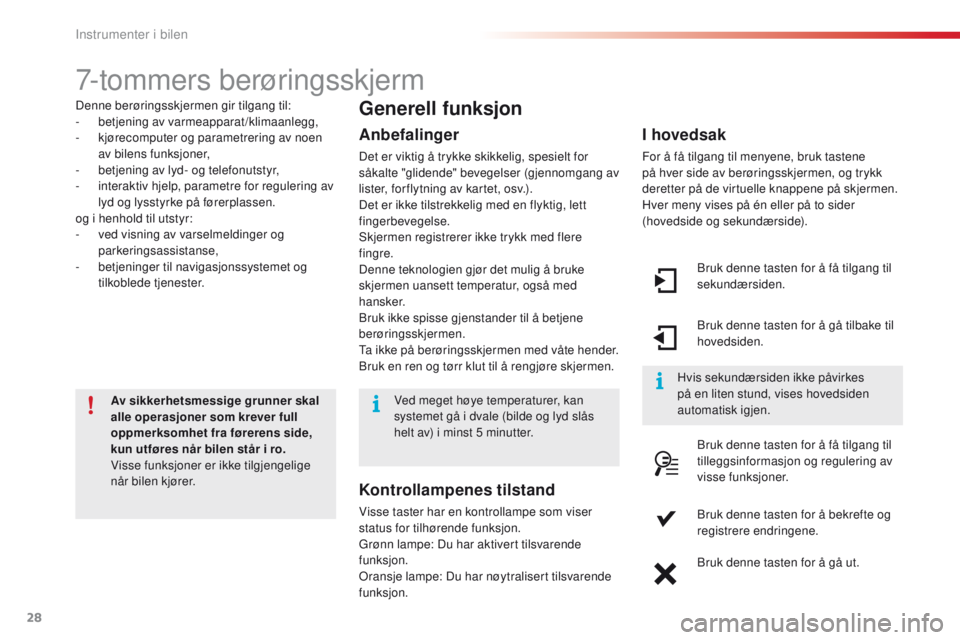

7-tommers berøringsskjerm
Denne berøringsskjermen gir tilgang til:
- betjening av varmeapparat/klimaanlegg,
-
k
jørecomputer og parametrering av noen
av bilens funksjoner,
-
b
etjening av lyd- og telefonutstyr,
-
i
nteraktiv hjelp, parametre for regulering av
lyd og lysstyrke på førerplassen.
og i henhold til utstyr:
-
v
ed visning av varselmeldinger og
parkeringsassistanse,
-
b
etjeninger til navigasjonssystemet og
tilkoblede tjenester.
Av sikkerhetsmessige grunner skal
alle operasjoner som krever full
oppmerksomhet fra førerens side,
kun utføres når bilen står i ro.
Visse funksjoner er ikke tilgjengelige
når bilen kjører.Generell funksjon
Anbefalinger
Det er viktig å trykke skikkelig, spesielt for
såkalte "glidende" bevegelser (gjennomgang av
lister, for flytning av kartet, osv.).
Det er ikke tilstrekkelig med en flyktig, lett
fingerbevegelse.
Skjermen registrerer ikke trykk med flere
fingre.
Denne teknologien gjør det mulig å bruke
skjermen uansett temperatur, også med
hansker.
Bruk ikke spisse gjenstander til å betjene
berøringsskjermen.
Ta ikke på berøringsskjermen med våte hender.
Bruk en ren og tørr klut til å rengjøre skjermen. Bruk denne tasten for å få tilgang til
sekundærsiden.
Bruk denne tasten for å gå tilbake til
hovedsiden.
Bruk denne tasten for å få tilgang til
tilleggsinformasjon og regulering av
visse funksjoner.
Bruk denne tasten for å bekrefte og
registrere endringene.
Bruk denne tasten for å gå ut.
I hovedsak
For å få tilgang til menyene, bruk tastene
på hver side av berøringsskjermen, og trykk
deretter på de virtuelle knappene på skjermen.
Hver meny vises på én eller på to sider
(hovedside og sekundærside).
Hvis sekundærsiden ikke påvirkes
på en liten stund, vises hovedsiden
automatisk igjen.
Ved meget høye temperaturer, kan
systemet gå i dvale (bilde og lyd slås
helt av) i minst 5 minutter.
Kontrollampenes tilstand
Visse taster har en kontrollampe som viser
status for tilhørende funksjon.
Grønn lampe: Du har aktivert tilsvarende
funksjon.
Oransje lampe: Du har nøytralisert tilsvarende
funksjon.
Instrumenter i bilen
