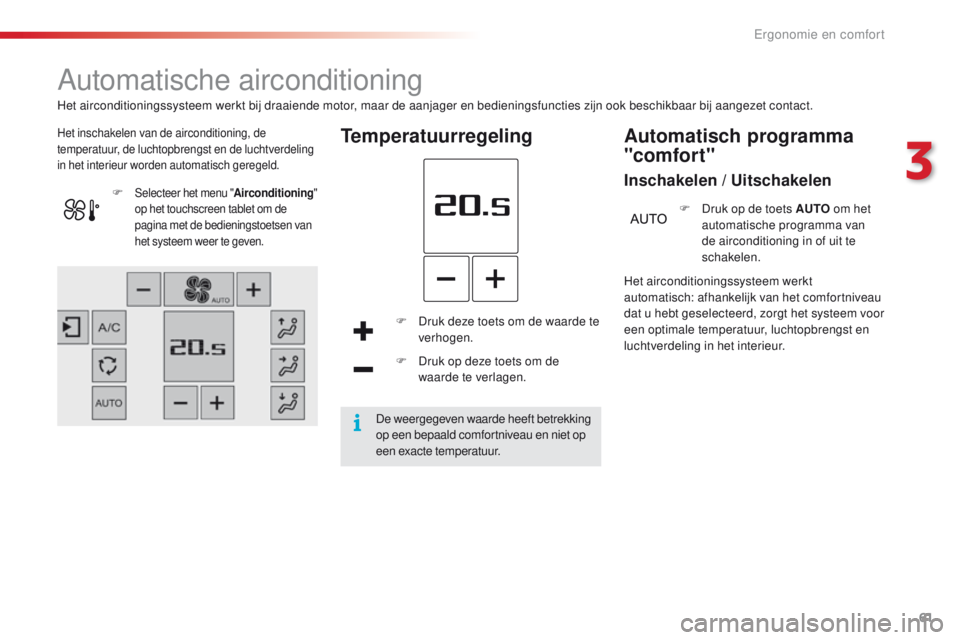

Automatische airconditioning
Het inschakelen van de airconditioning, de
temperatuur, de luchtopbrengst en de luchtverdeling
in het interieur worden automatisch geregeld.Temperatuurregeling
F Druk deze toets om de waarde te
verhogen.
F
Dr

uk op deze toets om de
waarde te verlagen.
F
Selecteer het menu "
Airconditioning"
op het touchscreen tablet om de
pagina met de bedieningstoetsen van
het systeem weer te geven.
Het airconditioningssysteem werkt
automatisch: afhankelijk van het comfortniveau
dat u hebt geselecteerd, zorgt het systeem voor
een optimale temperatuur, luchtopbrengst en
luchtverdeling in het interieur. F
Dr

uk op de toets AUTO
om het
automatische programma van
de airconditioning in of uit te
schakelen.
Automatisch programma
"comfort"
Inschakelen / Uitschakelen
Het airconditioningssysteem werkt bij draaiende motor, maar de aanjager en bedieningsfuncties zijn ook beschikbaar bij aangezet contact.
De weergegeven waarde heeft betrekking
op een bepaald comfortniveau en niet op
een exacte temperatuur.
3
Ergonomie en comfort

64
C4-cactus_nl_Chap03_Ergonomie-et-confort_ed01-2016
Schakel zo snel mogelijk de toevoer van
buitenlucht weer in om te voorkomen
dat de luchtkwaliteit in het interieur
achteruitgaat en de ruiten beslaan.
Dit systeem maakt het mogelijk om:
-
in de zomer de temperatuur in het interieur te verlagen,- in de winter, bij temperaturen hoger dan
3
°C, de ruiten sneller te ontwasemen.
F Druk nogmaals op deze toets
o m de airconditioning uit te
schakelen.
F
Dr

uk op deze toets om de
airconditioning in te schakelen.

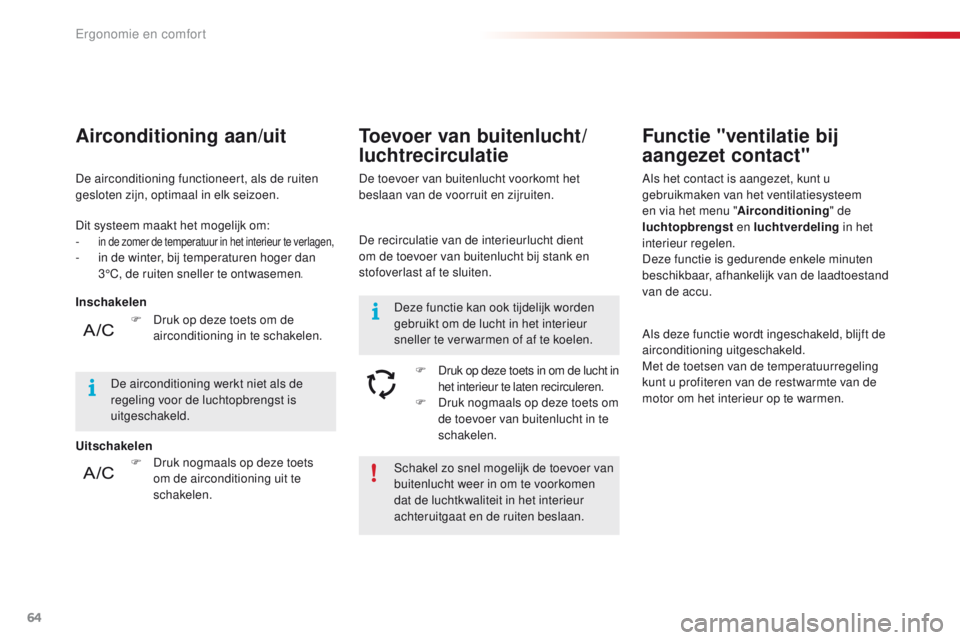

Airconditioning aan/uit
De airconditioning functioneert, als de ruiten
gesloten zijn, optimaal in elk seizoen. De toevoer van buitenlucht voorkomt het
beslaan van de voorruit en zijruiten.
Toevoer van buitenlucht/
luchtrecirculatie
De recirculatie van de interieurlucht dient
om de toevoer van buitenlucht bij stank en
stofoverlast af te sluiten.
F
Dr

uk op deze toets in om de lucht in
het interieur te laten recirculeren.
F
Dr

uk nogmaals op deze toets om
de toevoer van buitenlucht in te
schakelen.
De airconditioning werkt niet als de
regeling voor de luchtopbrengst is
uitgeschakeld. Deze functie kan ook tijdelijk worden
gebruikt om de lucht in het interieur
sneller te ver warmen of af te koelen.
Functie "ventilatie bij
aangezet contact"
Als het contact is aangezet, kunt u
gebruikmaken van het ventilatiesysteem
en via het menu "
Airconditioning" de
luchtopbrengst en luchtverdeling in het
interieur regelen.
Deze functie is gedurende enkele minuten
beschikbaar, afhankelijk van de laadtoestand
van de accu.
Als deze functie wordt ingeschakeld, blijft de
airconditioning uitgeschakeld.
Met de toetsen van de temperatuurregeling
kunt u profiteren van de restwarmte van de
motor om het interieur op te warmen.
Inschakelen
Uitschakelen
Ergonomie en comfort

65
C4-cactus_nl_Chap03_Ergonomie-et-confort_ed01-2016

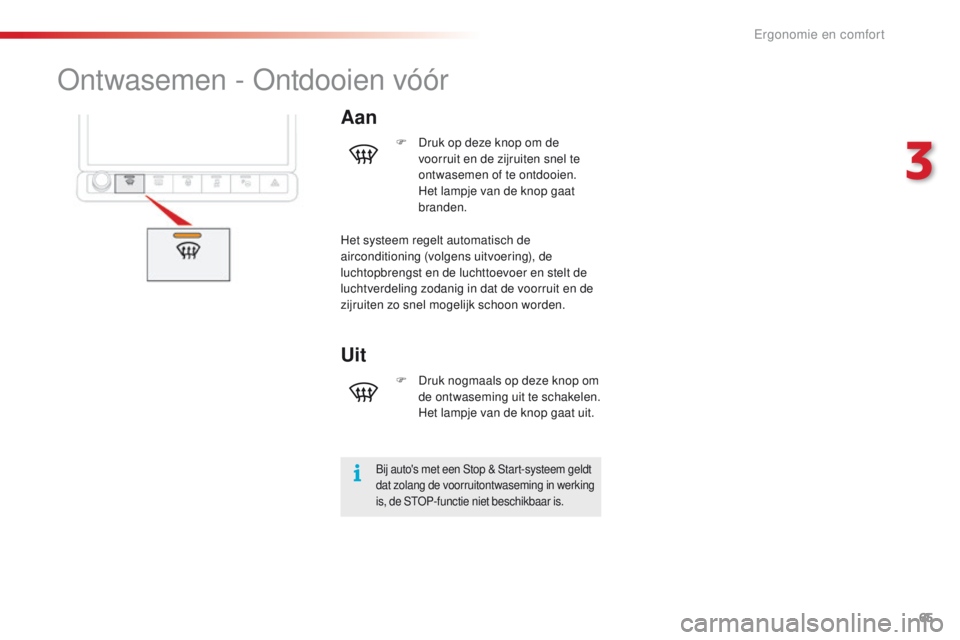

Ontwasemen - Ontdooien vóór
Aan
Bij auto's met een Stop & Start-systeem geldt
dat zolang de voorruitontwaseming in werking
is, de STOP-functie niet beschikbaar is.
F Druk op deze knop om de
voorruit en de zijruiten snel te
ontwasemen of te ontdooien.
Het lampje van de knop gaat
branden.
Het systeem regelt automatisch de
airconditioning (volgens uitvoering), de
luchtopbrengst en de luchttoevoer en stelt de
luchtverdeling zodanig in dat de voorruit en de
zijruiten zo snel mogelijk schoon worden.
Uit
F Druk nogmaals op deze knop om
d e ontwaseming uit te schakelen.
Het lampje van de knop gaat uit.
3
Ergonomie en comfort

133
C4-cactus_nl_Chap06_conduite_ed01-2016

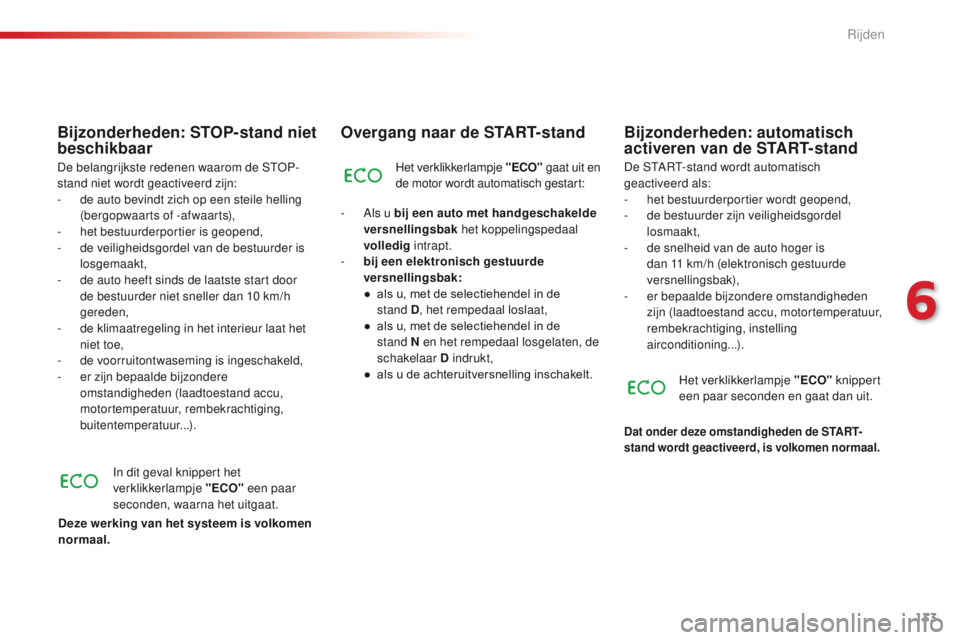

Overgang naar de START-stand
Het verklikkerlampje "ECO" gaat uit en
de motor wordt automatisch gestart:
-
Al

s u bij een auto met handgeschakelde
versnellingsbak het koppelingspedaal
volledig intrapt.
-
bi

j een elektronisch gestuurde
versnellingsbak:
● als
u

,
m
et
d
e
s
electiehendel
i
n
d
e
st

and
D ,

het rempedaal loslaat,
● als
u

,
m
et
d
e
s
electiehendel
i
n
d
e
st

and
N
en het rempedaal losgelaten, de
schakelaar D indrukt,
● als
u d

e
a
chteruitversnelling
i
nschakelt.De START-stand wordt automatisch
geactiveerd als:
-
het

bestuurderportier wordt geopend,
-
de b

estuurder zijn veiligheidsgordel
losmaakt,
-
de s

nelheid van de auto hoger is
dan 11 km/h (elektronisch gestuurde
versnellingsbak),
-
er

bepaalde bijzondere omstandigheden
zijn (laadtoestand accu, motortemperatuur,
rembekrachtiging, instelling
airconditioning...).
Bijzonderheden: automatisch
activeren van de START-stand
Het verklikkerlampje "ECO" knippert
een paar seconden en gaat dan uit.
Dat onder deze omstandigheden de START-
stand wordt geactiveerd, is volkomen normaal.
Bijzonderheden: STOP-stand niet
beschikbaar
De belangrijkste redenen waarom de STOP-
stand niet wordt geactiveerd zijn:
-
de a

uto bevindt zich op een steile helling
(bergopwaarts of -afwaarts),
-
het

bestuurderportier is geopend,
-
de v

eiligheidsgordel van de bestuurder is
losgemaakt,
-
de a

uto heeft sinds de laatste start door
de bestuurder niet sneller dan 10 km/h
gereden,
-
de k

limaatregeling in het interieur laat het
niet toe,
-
de

voorruitontwaseming is ingeschakeld,
-
er

zijn bepaalde bijzondere
omstandigheden (laadtoestand accu,
motortemperatuur, rembekrachtiging,
buitentemperatuur...).
In dit geval knippert het
verklikkerlampje "ECO" een paar
seconden, waarna het uitgaat.
Deze werking van het systeem is volkomen
normaal.
6
Rijden

160
C4-cactus_nl_Chap07_info-pratiques_ed01-2016
Spaarfase
De spaar fase stuurt de elektrische functies van
de auto aan om het ontladen van de accu te
voorkomen.
Tijdens het rijden kunnen in verband met de
laadtoestand van de accu enkele functies
(airconditioning, achterruitverwarming,
…
)
tijdelijk worden uitgeschakeld.
Deze functies worden automatisch
ingeschakeld zodra de laadtoestand van de
accu dit toelaat. De eco-mode bepaalt de maximale
gebruiksduur van een aantal functies om te
voorkomen dat de accu ontladen raakt.
Nadat de motor is afgezet, kunt u een
aantal elektrische functies zoals het audio-
en telematicasysteem, de ruitenwissers,
dimlichten, plafonniers,
.

.. nog in totaal
maximaal 40 minuten gebruiken.
Eco-mode
Inschakelen van de eco-mode
Vervolgens geeft een melding op het display
van het instrumentenpaneel aan dat de eco-
mode is ingeschakeld en worden de actieve
functies in de ruststand gezet.
Als u op het moment dat de eco-mode wordt
ingeschakeld aan het telefoneren bent, kan het
gesprek nog gedurende ongeveer 10 minuten
worden voortgezet via de handsfree set van uw
autoradio.
Uitschakelen van de eco-mode
De functies worden automatisch weer
ingeschakeld als de motor gestart wordt.
Start om de functies direct weer te kunnen
gebruiken de motor en laat deze draaien:
-
mi

nder dan tien minuten om de functies
ongeveer vijf minuten te kunnen gebruiken,
-
me

er dan tien minuten om de functies
ongeveer dertig minuten te kunnen
gebruiken.
Neem de tijd die nodig is voor het starten van
de motor in acht om een juiste lading van de
accu te garanderen.
Vermijd het herhaaldelijk en continu starten van
de motor om de accu bij te laden.
Als de accu ontladen is, kan de motor
niet gestart worden.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de accu.
Praktische informatie

173
C4-cactus_nl_Chap07_info-pratiques_ed01-2016

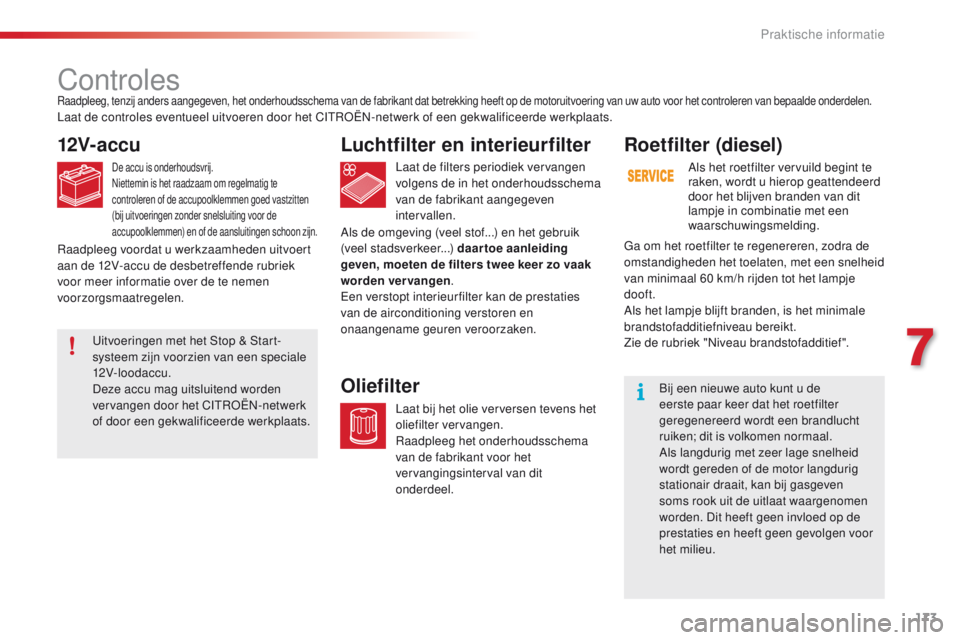

Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig te
controleren of de accupoolklemmen goed vastzitten
(bij uitvoeringen zonder snelsluiting voor de
accupoolklemmen) en of de aansluitingen schoon zijn.Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Roetfilter (diesel)
Als het roetfilter vervuild begint te
raken, wordt u hierop geattendeerd
door het blijven branden van dit
lampje in combinatie met een
waarschuwingsmelding.
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60 km/h rijden tot het lampje
dooft.
Als het lampje blijft branden, is het minimale
brandstofadditiefniveau bereikt.
Zie de rubriek "Niveau brandstofadditief ".
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg voordat u werkzaamheden uitvoert
aan de 12V-accu de desbetreffende rubriek
voor meer informatie over de te nemen
voorzorgsmaatregelen.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-netwerk
of door een gekwalificeerde werkplaats.
7
Praktische informatie

207
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

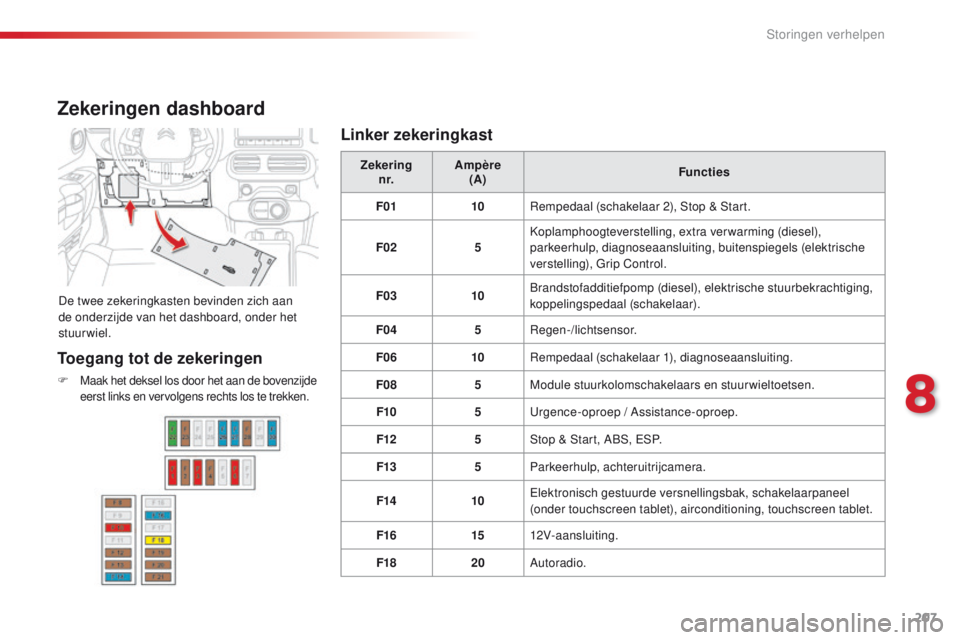

Zekeringen dashboard
De twee zekeringkasten bevinden zich aan
de onderzijde van het dashboard, onder het
stuurwiel.Zekering
n r. Ampère

(A) Functies
F01 10Rempedaal (schakelaar 2), Stop & Start.
F02 5Koplamphoogteverstelling, extra verwarming (diesel),
parkeerhulp, diagnoseaansluiting, buitenspiegels (elektrische
verstelling), Grip Control.
F03 10Brandstofadditiefpomp (diesel), elektrische stuurbekrachtiging,
koppelingspedaal (schakelaar).
F04 5Regen-/lichtsensor.
F06 10Rempedaal (schakelaar 1), diagnoseaansluiting.
F08 5Module stuurkolomschakelaars en stuurwieltoetsen.
F10 5Urgence-oproep / Assistance-oproep.
F12 5Stop & Start, ABS, ESP.
F13 5Parkeerhulp, achteruitrijcamera.
F14 10Elektronisch gestuurde versnellingsbak, schakelaarpaneel
(onder touchscreen tablet), airconditioning, touchscreen tablet.
F16 1512V-aansluiting.
F18 20Autoradio.
Toegang tot de zekeringen
F Maak het deksel los door het aan de bovenzijde
eerst links en vervolgens rechts los te trekken.
Linker zekeringkast
8
Storingen verhelpen

210
C4-cactus_nl_Chap08_En-cas-de-panne_ed01-2016

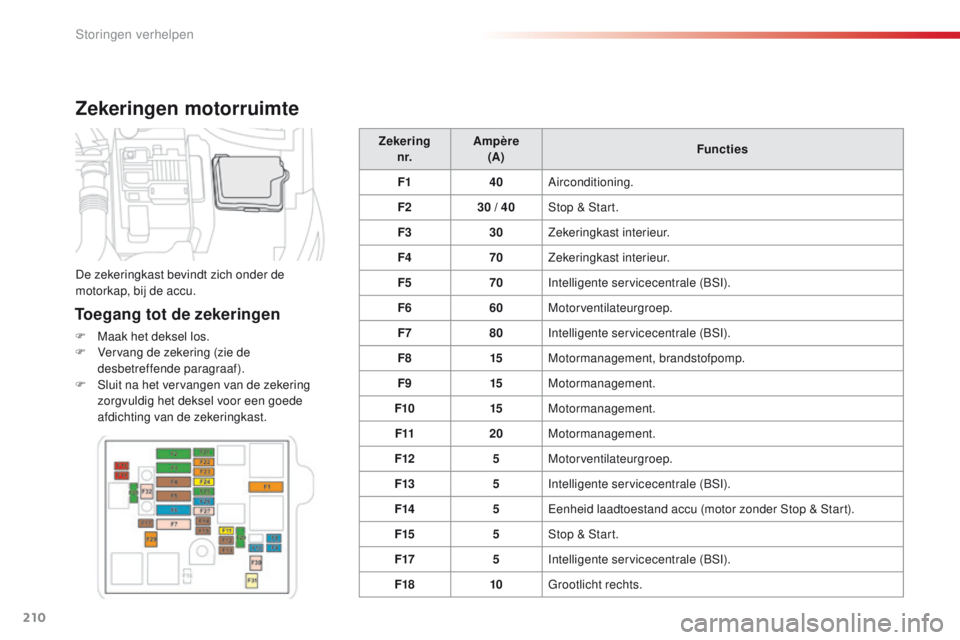

Zekeringen motorruimte
Toegang tot de zekeringen
F Maak het deksel los.
F Ve rvang de zekering (zie de
desbetreffende paragraaf).
F
Sl

uit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast. Zekering
n r. Ampère
(A) Functies
F1 40Airconditioning.
F2 30
/ 4
0
Stop & Start.
F3 30Zekeringkast interieur.
F4 70Zekeringkast interieur.
F5 70Intelligente servicecentrale (BSI).
F6 60Motorventilateurgroep.
F7 80Intelligente servicecentrale (BSI).
F8 15Motormanagement, brandstofpomp.
F9 15Motormanagement.
F10 15Motormanagement.
F11 20Motormanagement.
F12 5Motorventilateurgroep.
F13 5Intelligente servicecentrale (BSI).
F14 5Eenheid laadtoestand accu (motor zonder Stop & Start).
F15 5Stop & Start.
F17 5Intelligente servicecentrale (BSI).
F18 10Grootlicht rechts.
De zekeringkast bevindt zich onder de
motorkap, bij de accu.
Storingen verhelpen

234
C4-cactus_nl_Chap10b_SMEGplus_ed01-2016

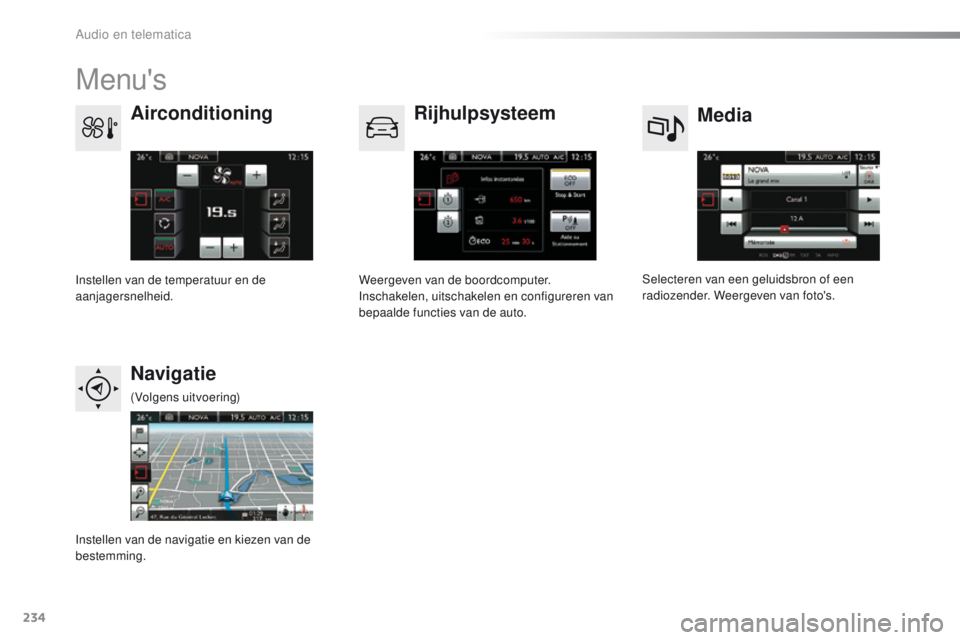

Menu's
Media
Airconditioning
Rijhulpsysteem
Navigatie
Selecteren van een geluidsbron of een
radiozender. Weergeven van foto's.
Instellen van de temperatuur en de
aanjagersnelheid. Weergeven van de boordcomputer.
Inschakelen, uitschakelen en configureren van
bepaalde functies van de auto.
Instellen van de navigatie en kiezen van de
bestemming. (Volgens uitvoering)
Audio en telematica

290
C4-cactus_nl_Chap11_index-alpha_ed01-2016
Aanhanger............................................. 120, 159
Aanhangergewichten ........................... 22
0, 222
Aanjager, regeling
...............................

......5 7, 6 1
Aansluiting 12V
.......................................... 6 9

-71
ABS
...............................

..................................91
Accessoires ................................................... 161
Accu
...............

........................ 160, 173, 212-215
Accu laden
............................................ 21

2, 214
Achterbank
...............................

.......................51
Achterlichten
................................................. 18

3
Achterportierruiten
.................................. 4

8, 183
Achterruitverwarming
..................................... 66
A

chteruitrijcamera
...............................
..........14 4
Achteruitrijlicht
.............................................. 2

02
Actieradius AdBlue
....................................... 17

6
AdBlue
® ........................................... 19 , 175 , 179
AdBlue®-niveau ............................... ..............175
AdBlue®-reservoir ................................. 17 5 , 179
Additief AdBlue ....................... 1
9, 175 , 176 , 179
Afmetingen
.................................................... 223
A

fstandsbediening
.............................. 4

0, 41, 43
Afstandsbediening, batterij
...............

...................................... 42, 43
Afstandsbediening, batterij vervangen
...............................

..........42
Afstandsbediening synchroniseren
...............................

..............42
AFU
.......

.......................................................... 91
Afzetten van de motor
................................... 121
A

fzonderlijk massapunt
........................ 16

8, 169
Airbaglampjes
........................................... 15

, 16
Airbags
...............

........................... 15, 16, 21, 99
Airbags vóór
.......................................... 10

0, 103
AIRBUMP
® ............................................ 182 , 183
Airconditioning ............................................ 9
, 60
Airconditioning, automatische
.................. 5

6, 61
Airconditioning (handbediend)
................. 5

6, 59
Alarmknipperlichten
................................ 90

, 184
ABandenspanningscontrole (met set) ...................................................... 18
5
Bandenspanning te laag (detectie)
..................................................... 15

0
Bandreparatieset
..............................

......76, 185
Bekerhouder
............................................. 6

9, 70
Beladen
...............

.............................................. 9
Benzinemotor
........................ 1

56, 168, 219, 220
Beschermingen
...............................

..............182
Bijvullen additief AdBlue
® ....................................................... 179
B
innenspiegel ................................................. 54
Blu
eHDi
...............................
....24, 126, 175, 176
Bluetooth (handsfree set)
..................... 27

8, 279
Bluetooth (telefoon)
............................... 2

78, 279
Bluetooth-verbinding
............................. 2

78, 279
Bochtverlichting, statisch
.......................................................... 85
B

oordcomputer
..............................
...........35, 36
Brake Assist System (BAS) ............................................................. 91
Brandstof
................................................... 9

, 15 6
Brandstofaddititiefniveau
.............................. 17

2
Brandstofniveau
...............................

.............153
Brandstofniveaumeter
................................... 153
B

randstofreservelampje
................................. 21
B

randstofsysteem
ontluchten
...............................

....................218
Brandstoftank
........................................ 15

3, 155
Brandstoftankdop
...............................

...........153
Brandstof tanken
........................... 15

3, 155, 15 6
Brandstoftank (inhoud)
....................................................... 15

3
Brandstoftankklep
................................. 15

3, 155
Brandstoftank leeg (diesel)
........................................................ 2

18
Brandstofverbruik
............................................. 9
B

uitenspiegels ................................................. 53
Bagageafdekking
............................................
77
B

agageruimte
...................................... 4

7, 68, 75
Bagageruimte, indeling
............................. 75

, 77
Bagageruimte ontgrendelen
...............................

.................. 40
Bagageruimte openen
.................................... 47
B

agageruimteverlichting
........................ 6

8, 204
Banden
................

.............................................. 9
Bandencompressor
...................................... 18

5
Banden, noodreparatie
................................. 185
B

andenreparatieset
...................................... 18

5
Bandenspanning
....................... 9

, 185, 190, 224
Bandenspanning, detectie
...............................

.. 23, 150, 152, 190
B
Allesdragers ............................... ...................16 4
Allesdragers monteren ................................. 16
4
Antiblokkeersysteem (ABS)
............................ 91
An

tislipregeling
................................... 1

6, 18, 91
Apple
®-speler ............................... .................248
Armleuning vóór .................................. 6
9, 70, 73
ASR
................................................................. 91
A

udio-aansluitingen
........................................ 72
A

udiokabel
..............................
......................246
Automatische ruitenwissers
...................... 8

6, 88
Automatisch inschakelen alarmknipperlichten
...................................... 90
A

utomatisch inschakelen
verlichting
............................................... 7

9, 82
AUX-aansluiting
...............................

.............246
Aux-ingang
.................................................... 24

6
Trefwoordenregister
