display CITROEN C4 CACTUS 2018 InstruktionsbÖcker (in Swedish)

11
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016
instrumentpanel
1. Serviceindikator och därefter
k
ilometerräknare (km eller miles).
De

ssa funktioner visas efter varandra när
tändningen slås på.
2.
Pr

ogrammerade värden för farthållaren
eller fartbegränsaren. 3. Di
gital hastighetsmätare (km/tim eller
m p h).
4.
In

formation som rör EGS/ETG -växellådan.
Displayer
5. Indikator för byte av växelläge.
6. In dikering av motoroljans nivå.
7.
Br

änslemätare.
1
instrumentpanelen

13
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016

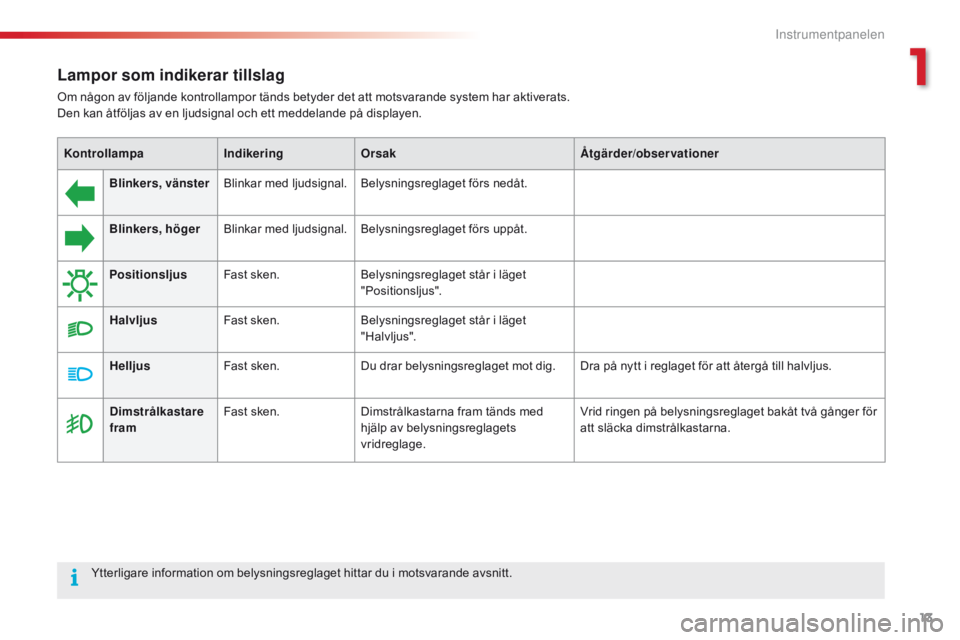

Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på displayen.
Blinkers, vänster Blinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, höger Blinkar med ljudsignal. Belysningsreglaget förs uppåt.
Positionsljus Fast sken. Belysningsreglaget står i läget
"Positionsljus".
Halvljus Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus Fast sken. Du drar belysningsreglaget mot dig. Dra på nytt i reglaget för att återgå till halvljus.
Dimstrålkastare
fram Fast sken.
Dimstrålkastarna fram tänds med
hjälp av belysningsreglagets
vridreglage. Vrid ringen på belysningsreglaget bakåt två gånger för
att släcka dimstrålkastarna.
Ytterligare information om belysningsreglaget hittar du i motsvarande avsnitt.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
1
instrumentpanelen

17
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016

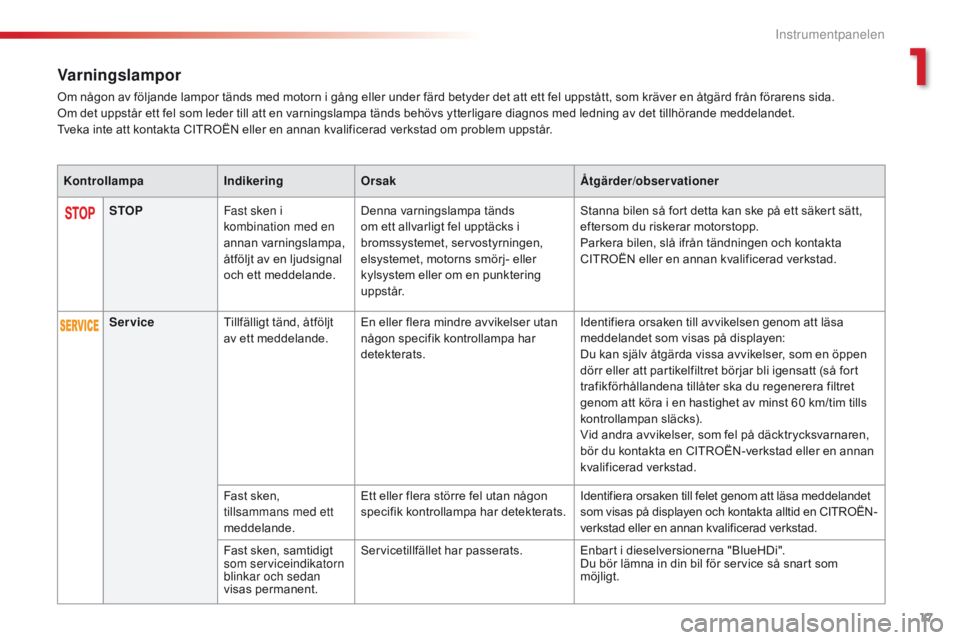

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det att ett fel uppstått, som kräver en åtgärd från förarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds behövs ytterligare diagnos med ledning av det tillhörande meddelandet.
Tveka inte att kontakta CITROËN eller en annan kvalificerad verkstad om problem uppstår.
STOP Fast sken i
kombination med en
annan varningslampa,
åtföljt av en ljudsignal
och ett meddelande. Denna varningslampa tänds
om ett allvarligt fel upptäcks i
bromssystemet, servostyrningen,
elsystemet, motorns smörj- eller
kylsystem eller om en punktering
u p p s t å r. Stanna bilen så fort detta kan ske på ett säkert sätt,
eftersom du riskerar motorstopp.
Parkera bilen, slå ifrån tändningen och kontakta
CITROËN eller en annan kvalificerad verkstad.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Service Tillfälligt tänd, åtföljt
av ett meddelande. En eller flera mindre avvikelser utan
någon specifik kontrollampa har
detekterats. Identifiera orsaken till avvikelsen genom att läsa
meddelandet som visas på displayen:
Du kan själv åtgärda vissa avvikelser, som en öppen
dörr eller att partikelfiltret börjar bli igensatt (så fort
trafikförhållandena tillåter ska du regenerera filtret
genom att köra i en hastighet av minst 60
k

m/tim tills
kontrollampan släcks).
Vid andra avvikelser, som fel på däcktrycksvarnaren,
bör du kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Fast sken,
tillsammans med ett
meddelande. Ett eller flera större fel utan någon
specifik kontrollampa har detekterats.
Identifiera orsaken till felet genom att läsa meddelandet
som visas på displayen och kontakta alltid en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Fast sken, samtidigt
som serviceindikatorn
blinkar och sedan
visas permanent. Servicetillfället har passerats. Enbart i dieselversionerna "BlueHDi".
Du bör lämna in din bil för service så snart som
möjligt.
1
instrumentpanelen

24
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016
Serviceindikator
Informerar föraren om hur lång tid som återstår
till nästa servicebesök enligt serviceschemat.
Körsträckan som återstår till
nästa service är över 3 000 km
Vid påslagning av tändningen visas ingen
information om service i displayen.
Körsträckan som återstår till
nästa service är mellan 1 000 och
3 000 km
Vid påslagning av tändningen och i
5 s
ekunder visas nyckeln som symboliserar
underhållsarbeten. På raden som visar
vägmätaren anges hur många kilometer som
återstår till nästa servicebesök.
Exempel: 2 800 km återstår före nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter att tändningen har slagits till
släcks nyckeln , kilometerräknaren återgår till
sin normala funktion. Displayen visar den totala
mätarställningen.
indikatorer
Denna beräkning sker med utgångspunkt
från den senaste nollställningen av
serviceindikatorn, med hänsyn till hur långt
bilen har körts och hur lång tid som gått sedan
den senaste servicen.
i d

ieselversionerna "BlueHDi" tas även
hänsyn till oljeslitaget (beroende på
försäljningsland).
instrumentpanelen

25
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016
Serviceintervallet har passerats
Vid varje påslagning av tändningen och i 5 sekunder
bl inkar nyckelsymbolen för att påminna dig om att
servicebesöket nu måste ske snarast.
Exempel: Du har kört 300 km längre än vad som
anges i serviceschemat.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
i dieselversionerna "BlueHDi"
å tföljs denna varning även av att
servicelampan tänds direkt när
tändningen slås till.
Fem sekunder efter att tändningen slagits
på återgår kilometerräknaren till sin normala
funktion.
Nyckeln förblir tänd. Den återstående körsträckan kan vägas
mot tidsfaktorn, med hänsyn till förarens
körvanor.
Nyckelsymbolen kan alltså även tändas
då bilen har passerat en tidsgräns efter
den senaste servicen, i enlighet med
biltillverkarens serviceschema.
Körsträckan som återstår till
nästa service är under 1 000 km
Exempel:
900 km återstår före nästa service.
Vid påslagning av tändningen och i 5 sekunder
visar displayen:
5 sekunder efter påslagning av tändningen
återgår vägmätaren till sin normala funktion.
Nyckelsymbolen fortsätter att lysa för att
upplysa dig om att nästa servicebesök är nära
förestående.
i v

ersionen "BlueHDi" kan nyckeln även
tändas i förväg, beroende på oljeslitaget
i motorn (beroende på försäljningsland).
Slitaget på motoroljan beror på bilens
körförhållanden.
1
instrumentpanelen

26
C4 - cactus_sv_Chap01_instruments- de-bord_ed01-2016
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du själv har utfört servicen på din bil:
F
sl

å av tändningen,
F
tr

yck på knappen i änden av
belysningsreglaget och håll den intryckt,
F
sl

å på tändningen, mätardisplayen börjar
räkna ned,
F
då d

isplayen visar "=0" släpper du upp
knappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i
minst fem minuter, så att nollställningen
hinner registreras.
Visa serviceinformation
Du kan när som helst visa serviceinformationen
på pekskärmen. F
Vä

lj menyn "Driving assistance "
(Hjälpfunktioner).
F
Tr

yck på "Diagnostic " (Diagnos)
på den andra menysidan.
Serviceinformationen visas på skärmen.
instrumentpanelen

41
C4-cactus_sv_Chap02_ouvertures_ed01-2016
Om en av dörrarna eller bagageluckan
förblir öppen, kopplas inte centrallåset
in. Bilen låses och låses genast upp
igen, vilket tar sig uttryck i ett studsande
ljud.
Om bilen låses upp av misstag, låses
bilen automatiskt på nytt efter trettio
sekunder, utom om en dörr eller
bagageluckan är öppen.
Låsning med fjärrkontrollen
F Tryck på knappen för att låsa
bilen.
LÃ¥sa bilen
LÃ¥sningen av bilen visas av att
körriktningsvisarna lyser med fast sken i ca två
sekunder.
LÃ¥sning med nyckeln
F Vrid nyckeln bakåt i förardörrens lås för att
låsa den.
Med den här funktionen kan du enklare lokalisera
din bil på avstånd, särskilt om det är mörkt ute. Bilen
måste vara låst för att funktionen ska vara aktiv.
Lokalisering av bilen Stöldskydd
Elektronisk startspärr
Nyckeln innehåller ett elektroniskt chip som har
en speciell kod. När tändningen slås på måste
denna kod kännas igen för att du ska kunna
starta bilen.
Den elektroniska startspärren låser
motorstyrsystemet några ögonblick efter att
tändningen stängts av och hindrar start av
motorn.
I händelse av en funktionsstörning
varnas du genom att denna
kontrollampa tänds, en ljudsignal hörs
och ett meddelande visas på displayen.
F Tryck på det stängda hänglåset
p
å fjärrkontrollen.
Det här leder till att takbelysningen tänds och
att blinkersljusen blinkar i några sekunder.
Förvara etiketten som du får tillsammans med
nycklarna på ett säkert ställe, utanför bilen, när
du köper din nya bil. I så fall startar inte bilen. Kontakta snarast en
CITROËN-verkstad.
Kontrollera att dörrarna och
bagageluckan är ordentligt stängda.
2
Öppna och stänga

42
C4-cactus_sv_Chap02_ouvertures_ed01-2016
Kontakta omgående en CITROËN-
verkstad om problemet kvarstår.Om batteriet är slut indikeras det
genom kontrollampan som tänds,
Byte av batteri i fjärrkontrollen
Vid en funktionsstörning i fjärrkontrollen kan du
inte längre öppna, stänga eller lokalisera bilen.
F
An

vänd till att börja med nyckeln i låset för
att öppna eller stänga bilen.
F
Gö

r sedan en ominitialisering av
fjärrkontrollen.
Funktionsfel i
fjärrkontrollen
Ominitialisering av
fjärrkontrollen
F Slå ifrån tändningen och dra ur
t ändningsnyckeln.
F
Tr

yck genast på det stängda hänglåset
under några sekunder.
F
Sä

tt in nyckeln igen och vrid till läge 2
(tändningsläge) .
F
Sl

å ifrån tändningen och dra ut nyckeln ur
tändningslåset.
Fjärrkontrollen är nu färdig att användas på nytt. Batterityp: CR2032
/ 3 v

olt.
F Sn äpp loss locket med hjälp av en liten
skruvmejsel i spåret.
F
Ly

ft upp locket.
F
Ta u

r det förbrukade batteriet.
F
Sä

tt i det nya batteriet och kontrollera att
du vänder det rätt.
F
Sn

äpp fast locket.Kasta inte bort fjärrkontrollens batterier,
de innehåller metaller som skadar
miljön.
Lämna in dem på ett godkänt
insamlingsställe.
en ljudsignal och ett meddelande på displayen.
Öppna och stänga

100
C4-cactus_sv_Chap05_securite_ed01-2016

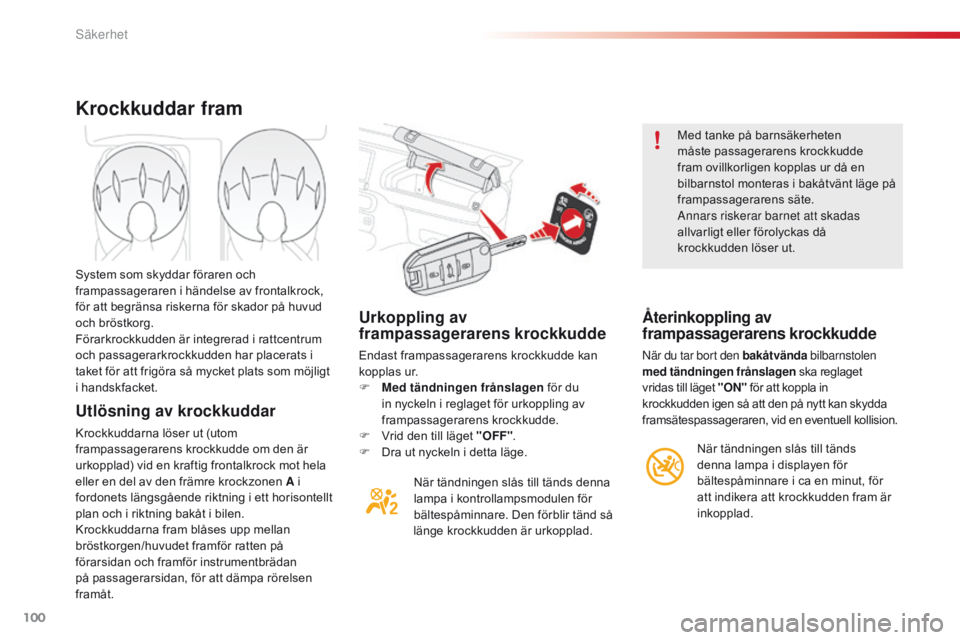

Urkoppling av
frampassagerarens krockkudde
Endast frampassagerarens krockkudde kan
kopplas ur.
F
Me
d tändningen frånslagen för du
in nyckeln i reglaget för urkoppling av
frampassagerarens krockkudde.
F
Vr

id den till läget "OFF" .
F
Dr

a ut nyckeln i detta läge.När tändningen slås till tänds denna
lampa i kontrollampsmodulen för
bältespåminnare. Den förblir tänd så
länge krockkudden är urkopplad. Med tanke på barnsäkerheten
måste passagerarens krockkudde
fram ovillkorligen kopplas ur då en
bilbarnstol monteras i bakåtvänt läge på
frampassagerarens säte.
Annars riskerar barnet att skadas
allvarligt eller förolyckas då
krockkudden löser ut.
Ã…terinkoppling av
frampassagerarens krockkudde
när du tar bort den bakåtvända
b ilbarnstolen
med tändningen frånslagen ska reglaget
vridas till läget "ON" för att koppla in
krockkudden igen så att den på nytt kan skydda
framsätespassageraren, vid en eventuell kollision.
Krockkuddar fram
Utlösning av krockkuddar
Krockkuddarna löser ut (utom
frampassagerarens krockkudde om den är
urkopplad) vid en kraftig frontalkrock mot hela
eller en del av den främre krockzonen A i
fordonets längsgående riktning i ett horisontellt
plan och i riktning bakåt i bilen.
Krockkuddarna fram blåses upp mellan
bröstkorgen/huvudet framför ratten på
förarsidan och framför instrumentbrädan
på passagerarsidan, för att dämpa rörelsen
framåt. System som skyddar föraren och
frampassageraren i händelse av frontalkrock,
för att begränsa riskerna för skador på huvud
och bröstkorg.
Förarkrockkudden är integrerad i rattcentrum
och passagerarkrockkudden har placerats i
taket för att frigöra så mycket plats som möjligt
i handskfacket.
När tändningen slås till tänds
denna lampa i displayen för
bältespåminnare i ca en minut, för
att indikera att krockkudden fram är
inkopplad.
Säkerhet

136
C4-cactus_sv_Chap06_conduite_ed01-2016

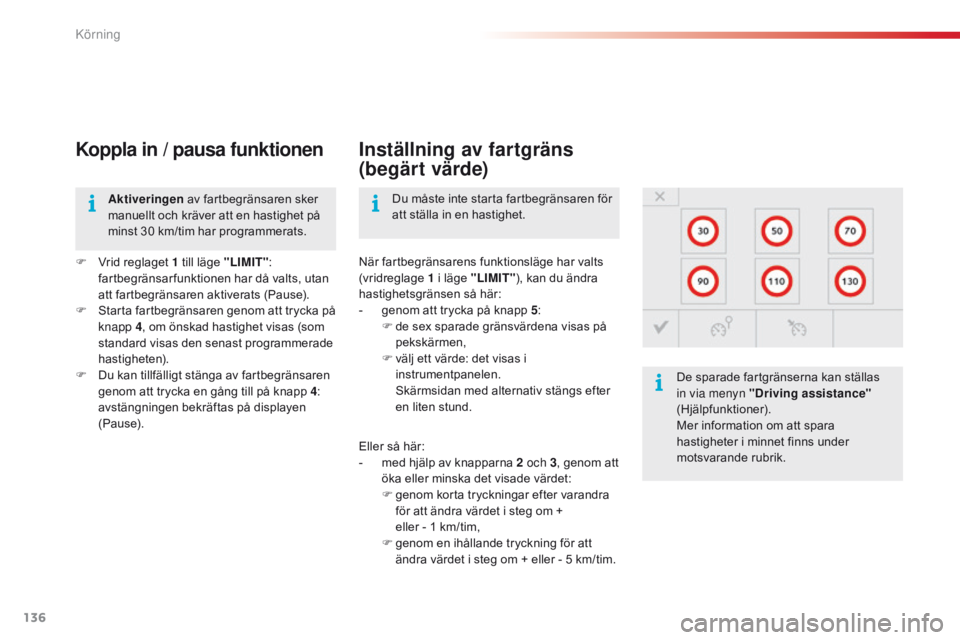

Koppla in / pausa funktionen
F Vrid reglaget 1 till läge "LIMIT":
f artbegränsar funktionen har då valts, utan
att fartbegränsaren aktiverats (Pause).
F
St

arta fartbegränsaren genom att trycka på
knapp 4 , om önskad hastighet visas (som
standard visas den senast programmerade
hastigheten).
F
Du k

an tillfälligt stänga av fartbegränsaren
genom att trycka en gång till på knapp
4 :
a

vstängningen bekräftas på displayen
(Pause). När fartbegränsarens funktionsläge har valts
(vridreglage
1 i läge "LIMIT" ), kan du ändra
hastighetsgränsen så här:
-
ge

nom att trycka på knapp 5:
F
de s

ex sparade gränsvärdena visas på
pekskärmen,
F
vä

lj ett värde: det visas i
instrumentpanelen.
Sk

ärmsidan med alternativ stängs efter
en liten stund. De sparade fartgränserna kan ställas
in via menyn "Driving assistance"

(Hjälpfunktioner).
Mer information om att spara
hastigheter i minnet finns under
motsvarande rubrik.
Du måste inte starta fartbegränsaren för
att ställa in en hastighet.
Aktiveringen
av fartbegränsaren sker
manuellt och kräver att en hastighet på
minst 30 km/tim har programmerats.
Inställning av fartgräns
(begärt värde)
Eller så här:
- me d hjälp av knapparna 2 och 3 , genom att
öka eller minska det visade värdet:
F
ge

nom korta tryckningar efter varandra
för att ändra värdet i steg om +
eller - 1 km/tim,
F
ge

nom en ihållande tryckning för att
ändra värdet i steg om + eller - 5 km/tim.
K
