Page 184 of 314
XI
166
P R A C T I C A L I N F O R M A T I O N
CHANGING A WHEEL

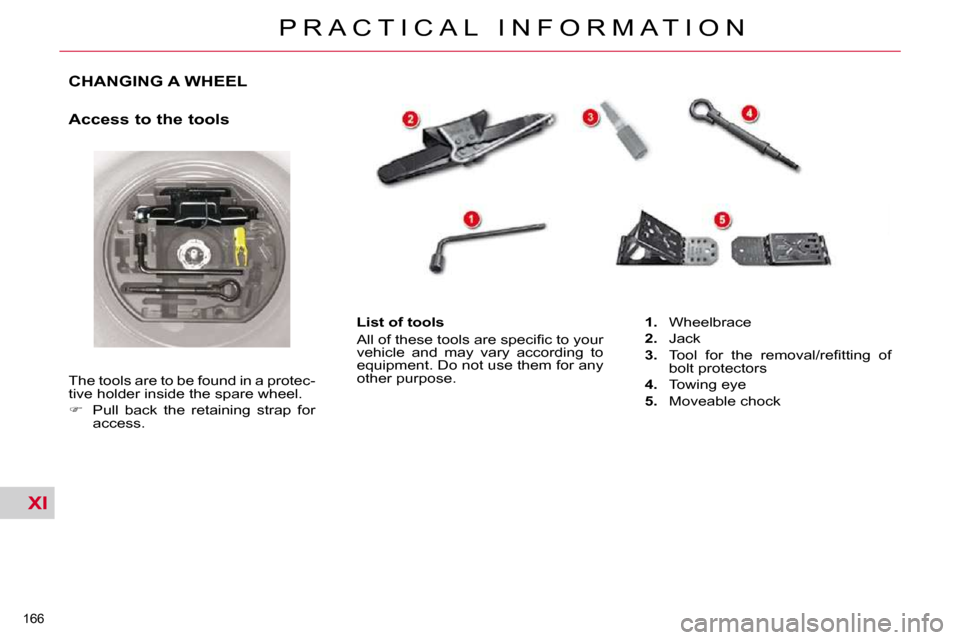

Access to the tools
T h e t o o l s a r e t o b e f o u n d i n a p r o t e c -
t i v e h o l d e r i n s i d e t h e s p a r e w h e e l .
P u l l b a c k t h e r e t a i n i n g s t r a p f o r
a c c e s s . List of tools
A l l o f t h e s e t o o l s a r e s p e c i fi c t o y o u r
v e h i c l e a n d m a y v a r y a c c o r d i n g t o
e q u i p m e n t . D o n o t u s e t h e m f o r a n y
o t h e r p u r p o s e .
1. Wheelbrace
2. Jack
3. T o o l f o r t h e r e m o v a l / r e fi t t i n g o f
b o l t p r o t e c t o r s
4. T o w i n g e y e
5. Moveable chock
Page 186 of 314
XI
!
1 6 8
P R A C T I C A L I N F O R M A T I O N

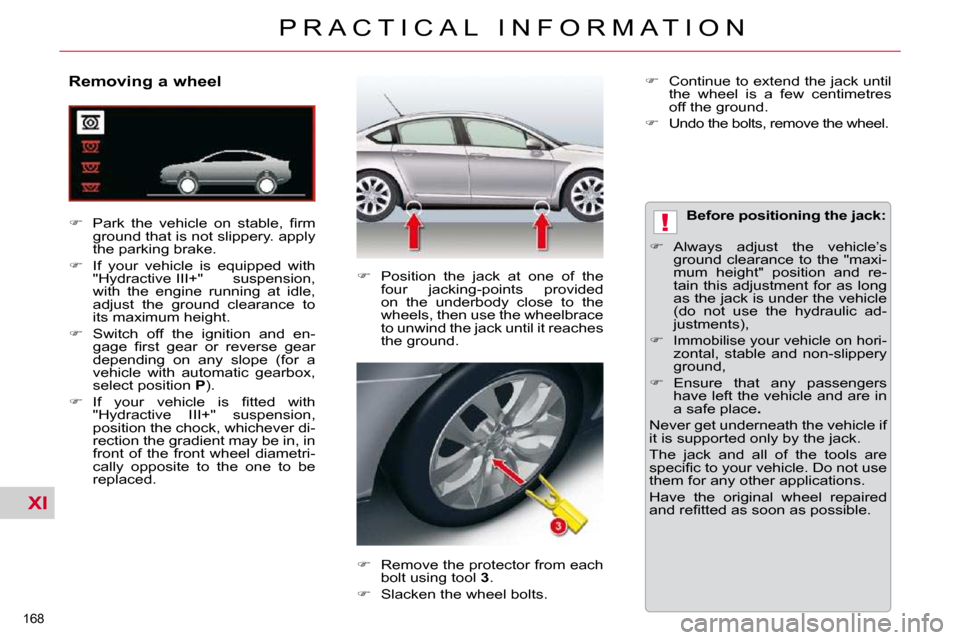

Removing a wheel
P a r k t h e v e h i c l e o n s t a b l e , fi r m
g r o u n d t h a t i s n o t s l i p p e r y . a p p l y
t h e p a r k i n g b r a k e .
I f y o u r v e h i c l e i s e q u i p p e d w i t h
" H y d r a c t i v e I I I + " s u s p e n s i o n ,
w i t h t h e e n g i n e r u n n i n g a t i d l e ,
adjust the ground clearance to
i t s m a x i m u m h e i g h t .
S w i t c h o f f t h e i g n i t i o n a n d e n -
g a g e fi r s t g e a r o r r e v e r s e g e a r
d e p e n d i n g o n a n y s l o p e ( f o r a
v e h i c l e w i t h a u t o m a t i c g e a r b o x ,
s e l e c t p o s i t i o n P ) .
I f y o u r v e h i c l e i s fi t t e d w i t h
" H y d r a c t i v e I I I + " s u s p e n s i o n ,
p o s i t i o n t h e c h o c k , w h i c h e v e r d i -
r e c t i o n t h e g r a d i e n t m a y b e i n , i n
f r o n t o f t h e f r o n t w h e e l d i a m e t r i -
c a l l y o p p o s i t e t o t h e o n e t o b e
r e p l a c e d .
Position the jack at one of the
f o u r j a c k i n g - p o i n t s p r o v i d e d
o n t h e u n d e r b o d y c l o s e t o t h e
w h e e l s , t h e n u s e t h e w h e e l b r a c e
to unwind the jack until it reaches
t h e g r o u n d .
R e m o v e t h e p r o t e c t o r f r o m e a c h
bolt using tool 3 .
S l a c k e n t h e w h e e l b o l t s .
Before positioning the jack:
A l w a y s a d j u s t t h e v e h i c l e ’ s
g r o u n d c l e a r a n c e t o t h e " m a x i -
m u m h e i g h t " p o s i t i o n a n d r e -
t a i n t h i s a d j u s t m e n t f o r a s l o n g
as the jack is under the vehicle
( d o n o t u s e t h e h y d r a u l i c a d -
j u s t m e n t s ) ,
I m m o b i l i s e y o u r v e h i c l e o n h o r i -
z o n t a l , s t a b l e a n d n o n - s l i p p e r y
g r o u n d ,
E n s u r e t h a t a n y p a s s e n g e r s
have left the vehicle and are in
a s a f e p l a c e .
Never get underneath the vehicle if
i t i s s u p p o r t e d o n l y b y t h e j a c k .
The jack and all of the tools are
s p e c i fi c t o y o u r v e h i c l e . D o n o t u s e
t h e m f o r a n y o t h e r a p p l i c a t i o n s .
H a v e t h e o r i g i n a l w h e e l r e p a i r e d
a n d r e fi t t e d a s s o o n a s p o s s i b l e .
C o n t i n u e t o e x t e n d t h e j a c k u n t i l
t h e w h e e l i s a f e w c e n t i m e t r e s
o f f t h e g r o u n d .
U n d o t h e b o l t s , r e m o v e t h e w h e e l .
