Page 191 of 333
XI
189
PRAKTINĖ INFORMACIJA
Numerio ženklo apšvietimo
lempučių pakeitimas (W5W)
)
Įkiškite ploną atsuktuvą į vieną iš
išorinių peršviečiamojo dangtelio
skylučių.
)
Spauskite jį į išorę, kad atsikabintų.
Tr ečiojo stabdymo signalo
žibinto pakeitimas (diodinis)
Kai norite pakeisti šio tipo žibintą su
diodinėmis lemputėmis, kreipkitės į
CITROËN tinklo atstovybę arba kva-
lifi kuotą remonto dirbtuvę.
)
Nuimkite peršviečiamąjį dangtelį.
)
Pakeiskite perdegusią lemputę.
Page 192 of 333
XI
190
PRAKTINĖ INFORMACIJA
Vidaus apšvietimo lempučių
pakeitimas
Plafonai
)
Atsekite plafono dangtelį ir pa-
sieksite lemputę.
Lemputė:
W 5W
Galinės skaitymo lempelės ("Tourer")
)
Atsekite lempelės dangtelį ir pa-
sieksite lemputę.
Lemputė:
W 5W
Skaitymo šviestuvas
)
Atsekite dangtelį.
)
Jei reikia, atsekite atitinkamo
šviestuvo pertvarėlę.
Bagažinės šviestuvas
)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.
Durų slenksčių apšvietimas
)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.
Grindų apšvietimas
)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.
Daiktadėžė
)
Atsekite dangtelį ir pakeiskite
lemputę W 5W.
Page 193 of 333
XI
191
PRAKTINĖ INFORMACIJA
SAUGIKLIOPAKEITIMAS
Aprašoma, kaip pakeisti perdegusį
saugiklį nauju, kad būtų sutaisytas
atitinkamos funkcijos gedimas.
Automobilyje įrengtos dvi saugiklių
dėžės - viena po priekiniu skydu, kita
variklio skyriuje.
Saugiklio keitimas
Prieš keičiant saugiklį būtina su-
rasti gedimo priežastį ir ją pašalinti.
Saugiklių numeriai nurodyti ant sau-
giklių dėžutės.
Pakeiskite perdegusį saugiklį tokio
pat laidumo saugikliu (tokios pat
spalvos).
Naudokite specialų pincetą 1
, pritvir-
tintą šalia saugiklių blokelio.
Geras
Blogas
Pincetas 1
Saugikliai po priekiniu skydu
Saugiklių vieta
)
atidarykite iki galo smulkių daiktų
dėžutę, po to tvirtai patraukite ją
horizontaliai,
)
nuimkite apvadą, trumpai jį truk-
telėję už apatinės dalies.
Saugiklių blokelis C
Saugiklių blokelis A
Pincetas 1
Sumontuodami atgal smulkių daiktų
dėžutę veiksmus atlikite tokia tvarka:
- Laikydami dėžutę horizontaliai
įstatykite apatinę dalį ir įsitikin-
kite, ar apatiniai tvirtinimai tinka-
mai įsistatė.
- Paspauskite dangtelį į priekį.
- Uždarykite smulkių daiktų dėžu-
tę įsitikindami, kad už dėžutės
esančios spyruoklės yra viršuje.
Saugiklių blokelis B
Page 194 of 333
XI
192
PRAKTINĖ INFORMACIJA
Saugiklių lentelė
Saugiklio Nr.
Laidumas
Paskirtis
G29
-
Nenaudojamas
G30
5 A
Šildomi veidrodžiai
G31
5 A
Apšviestumo ir lietaus jutiklis
G32
5 A
Neprisegto saugos diržo signalinė lemputė
G33
5 A
Elektrochrominiai veidrodžiai
G34
20 A
Stogo užuolaida (sedano)
G35
5 A
Keleivio durelių apšvietimas - Keleivio pusės išorinio veidrodžio reguliavimas
G36
30 A
Elektrinis bagažinės dangtis ("Tourer")
G37
20 A
Priekinių sėdynių šildymas
G38
30 A
Elektra valdoma vairuotojo sėdynė
G39
30 A
Elektra valdoma keleivio sėdynė - HiFi stiprintuvas
G40
3 A
Priekabos apšvietimo valdymo bloko maitinimas
SAUGIKLIŲ DĖŽUTĖ B
Saugiklio Nr.
Laidumas
Paskirtis
G36
15 A
Automatinė 6 pavarų dėžė
5 A
Automatinė 4 pavarų dėžė
G37
10 A
Dienos šviesos - Diagnostikos lizdas
G38
3 A
ESP
G39
10 A
Hidraulinė pakaba
G40
3 A
STOP jungiklis
Page 195 of 333
XI
193
PRAKTINĖ INFORMACIJA
SAUGIKLIŲ DĖŽUTĖ C
Saugiklio Nr.
Laidumas
Paskirtis
F1
15 A
Galinis valytuvas ("Tourer")
F2
30 A
Paprasto užrakto ir superužrakto relė
F3
5 A
Oro pagalvės
F4
10 A
Automatinė pavarų dėžė, autonominio šildymo blokas (Dyzelis),
elektrochrominiai veidrodžiai
F5
30 A
Priekiniai stiklų kėlikliai, stoglangis, keleivio durelių apšvietimas, keleivio pusės išorinio
veidrodžio reguliavimas
F6
30 A
Galiniai stiklų kėlikliai
F7
5 A
Ant skydelio nuo saulės esančio veidrodžio apšvietimas, daiktadėžės apšvietimas, plafonai,
nešiojamasis šviestuvas ("Tourer")
F8
20 A
Radijas, CD keitiklis, valdymo mygtukai ant vairo, displėjus, padangų slėgio kontrolė,
elektrinio bagažinė
s gaubto procesorius
F9
30 A
Cigarečių žiebtuvėlis, 12 V elektros lizdas priekyje
F10
15 A
Sirena, jungikliai ant vairo, apšvietimo ir valytuvų jungikliai
F11
15 A
Uždegimo spynelė (silpnos srovės)
F12
15 A
Elektra valdoma vairuotojo sėdynė, prietaisų skydelis, neprisegto saugos diržo signalinės
lemputės, oro kondicionieriaus valdymas
F13
5 A
Variklio valdymo blokelis, hidraulinės pakabos siurblio maitinimo atjungimo relė, oro pagalvių
procesoriaus maitinimas
F14
15 A
Apšviestumo ir lietaus jutiklis, pastatymo pagalba, elektra valdoma keleivio sėdynė,
prikabinimo įtaiso valdymo blokas, HiFi stiprintuvo procesorius, laisvų rankų įranga,
nukrypimo nuo kelio juostos įspėjimo sistema
F15
30 A
Paprasto užrakto ir superužrakto relė
F17
40 A
Šildomas galinis stiklas, išorinių veidrodžių šildymas
FSH
SHUNT
SHUNT PARK
Page 196 of 333
XI
194
PRAKTINĖ INFORMACIJA
Saugikliai variklio
skyriuje
Po patikrinimo gerai uždarykite
saugiklių dėžutės dangtelį.
Papildomos apsaugos MAXI sau-
giklius galima keisti tik
CITROËN
tinklo atstovybėje arba
kvalifi -
kuotoje remonto dirbtuvėje
.
Saugiklių vieta
)
Atsukite 1/4 apsukimo kiekvieną
varžtą.
)
Pakeiskite saugiklį.
Saugiklių lentelė
Saugiklio Nr.
Laidumas
Paskirtis
F1
20 A
Variklio valdymo blokelis
F2
15 A
Garsinis signalas
F3
10 A
Priekinio stiklo apiplovimo siurblys
F4
10 A
Žibintų apiplovimo siurblys
F5
15 A
Elektrinės pavaros
F6
10 A
Oro srauto matuoklis, kryptiniai šviesų žibintai,
diagnostikos lizdas
F7
10 A
Automatinės pavarų dėžės svirties blokavimas,
vairo stiprintuvas
F8
25 A
Starteris
F9
10 A
Sankabos jungiklis, STOP jungiklis
F10
30 A
Elektrinės pavaros
F11
40 A
Oro kondicionieriaus ventiliatorius
F12
30 A
Langų valytuvai
F13
40 A
Elektroninio valdymo bloko maitinimas
(+ po kontakto)
F14
30 A
-
F15
10 A
Tolimųjų šviesų dešinės pusės žibintas
F16
10 A
Tolimųjų šviesų kairės pusės žibintas
F17
15 A
Artimųjų šviesų dešinės pusės žibintas
F18
15 A
Artimųjų šviesų kairės pusės žibintas
F19
1
5 A
Elektrinės pavaros
F20
10 A
Elektrinės pavaros
F21
5 A
Elektrinės pavaros

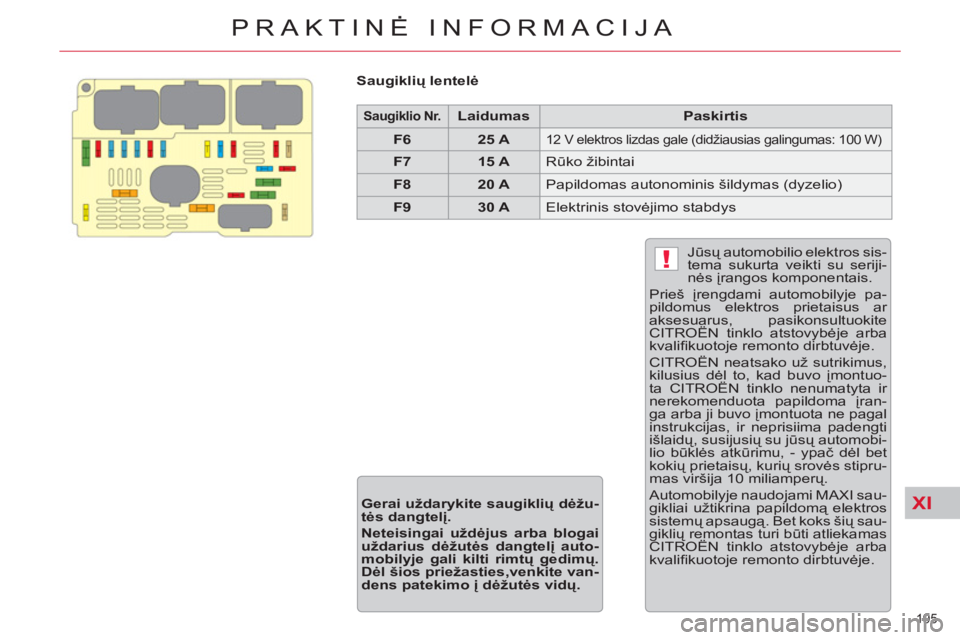

Page 197 of 333
XI
!
195
PRAKTINĖ INFORMACIJA
Saugiklių lentelė
Saugiklio Nr.
Laidumas
Paskirtis
F6
25 A
12 V elektros lizdas gale (didžiausias galingumas: 100 W)
F7
15 A
Rūko žibintai
F8
20 A
Papildomas autonominis šildymas (dyzelio)
F9
30 A
Elektrinis stovėjimo stabdys
Jūsų automobilio elektros sis-
tema sukurta veikti su seriji-
nės įrangos komponentais.
Prieš įrengdami automobilyje pa-
pildomus elektros prietaisus ar
aksesuarus, pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
CITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuo-
ta CITROËN tinklo nenumatyta ir
nerekomenduota papildoma įran-
ga arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobi-
lio būklės atkūrimu, - ypač dėl bet
kokių prietaisų, kurių srovės stipru-
mas viršija 10 miliamperų.
Automobilyje naudojami MAXI sau-
gikliai užtikrina papildomą elektros
sistemų apsaugą. Bet koks šių sau-
giklių remontas turi būti atliekamas
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje.
Gerai uždarykite saugiklių dėžu-
tės dangtelį.
Neteisingai uždėjus arba blogai
uždarius dėžutės dangtelį auto-
mobilyje gali kilti rimtų gedimų.
Dėl šios priežasties,venkite van-
dens patekimo į dėžutės vidų.
Page 198 of 333
XI
!
196
PRAKTINĖ INFORMACIJA
AKUMULIATORIUS
Aprašoma, kaip atnaujinti akumu-
liatoriaus įkrovą arba užvesti variklį
prijungus kitą akumuliatorių.
Priėjimas prie akumuliatoriaus
Variklis V6 HDi
Akumuliatorius yra po variklio gaubtu.
Norėdami pasiekti akumuliatorių:
)
atidarykite gaubtą patraukdami
vidinę rankenėlę, po to išorinę,
)
pritvirtinkite gaubto atramą,
)
nuimkite plastikinį dangtelį, kad
pasiektumėte abu gnybtus,
)
norėdami išimti akumuliatorių, jei
reikia, atkabinkite saugiklių blokelį.
Akumuliatorius yra bagažinėje, po
kairiojo sparno apdaila.
Norėdami pasiekti akumuliatorių:
)
atidarykite bagažinę,
)
atidarykite liuką ir ištraukite aku-
muliatorių.
Kai automobilis turi "Stop &
Start" (sustabdymo ir užvedi-
mo) sistemą, ši etiketė rodo,
kad naudojamas 12 V švininis aku-
muliatorius yra išskirtinės techno-
logijos ir parametrų, tad prireikus
pakeisti ar atjungti jį reikia kreiptis
į CITROËN atstovybę arba kvalifi -
kuotą remonto dirbtuvę.
Nesilaikant šių nurodymų, akumu-
liatorius gali pirma laiko susidėvėti.
Iš naujo uždėjus akumuliatorių
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje,
sistema "Stop & Start" ims veikti tik
po tam tikro automobilio stovėjimo
laiko, kurio trukmė priklauso nuo oro
sąlygų ir nuo akumuliatoriaus įkro-
vos būklės (maždaug iki 8 valandų).
Page 199 of 333
XI
!
197
PRAKTINĖ INFORMACIJA
Automobilio užvedimas
prijungus kitą akumuliatorių
)
Nuimkite kaištukus, kad galėtu-
mėte nuimti kairįjį priekinį vari-
klio apsaugos skydelį (variklio
V6 HDi).
)
Prijunkite raudonąjį kabelį prie iš-
sikrovusio akumuliatoriaus gnyb-
to (+) A
, po to prie pagalbinio
akumuliatoriaus gnybto (+) B
.
)
Prijunkite vieną žaliojo arba juo-
dojo kabelio galą prie pagalbinio
akumuliatoriaus gnybto (-) B
.
Variklio V6 HDi: gnybtas (-) yra
po raudonu dangteliu.
)
Prijunkite kitą žaliojo arba juodo-
jo kabelio galą prie užvedamojo
automobilio korpuso C
.
)
Įjunkite starterį ir užveskite variklį,
)
Palaukite, kol variklis ims veikti
tuščiąja eiga, ir atjunkite kabelius.
Akumuliatoriaus įkrovos
atnaujinimas įkrovikliu
Akumuliatoriuje yra nuodingų
medžiagų, tokių kaip sieros
rūgštis ir švinas. Šios me-
džiagos turi būti pašalintos pagal
įstatymais numatytą tvarką ir jokiu
būdu neturi būti išmestos kartu su
buitinėmis atliekomis.
Panaudotus akumuliatorius ir ele-
mentus pristatykite į tam skirtus
surinkimo punktus.
Automobiliui stovint ilgiau kaip
mėnesį akumuliatorių patartina at-
jungti. Neatjunkite laidų antgalių, kol
variklis veikia.
Neįkraukite akumuliatoriaus neat-
jungę laidų.
Procedūros metu nelieskite gnybtų.
Nebūkite pasilenkę virš akumulia-
toriaus.
Atjunkite laidus atvirkštine tvarka,
negu jie buvo prijungti, ir venkite
laidų susilietimo.
Prieš akumuliatoriaus atjungimą
Prieš atjungdami akumuliatorių tu-
rite palaukti 2 minutes po kontakto
išjungimo.
Prieš atjungdami akumuliatorių už-
darykite stiklus ir duris.
Prijungus akumuliatorių
Kaskart iš naujo prijungę akumu-liatorių įjunkite uždegimo kontaktą
ir prieš užvesdami 1 minutę palau-
kite, kol įsijungs automobilio elek-
troninės sistemos. Vis dėlto jeigu
po tokios procedūros išlieka silpnų
sutrikimų, kreipkitės į CITROËN
tinklo atstovybę arba kvalifi kuotą
remonto dirbtuvę.
Pasiskaitę atitinkamus skyrius jūs
galite patys atlikti šių sistemų grą-
žinimą į pradžią:
- rakto su nuotoliniu valdymu,
- panoraminio stogo užtamsini-
mo užuolaidėlės,
- automobilio navigacijos sistemos
GPS.
)
Atjunkite automobilio akumulia-
torių.
)
Laikykitės įkroviklio gamintojų
duotos naudojimo instrukcijos.
)
Iš naujo prijunkite akumuliatorių
pradėdami gnybtu (-).
)
Patikrinkite gnybtų ir laidų antga-
lių švarumą. Jei jie padengti sul-
fatu (balkšvomis arba žalsvomis
apnašomis), nuimkite ir nuvalyki-
te juos.
Norėdami įkrauti akumuliatorių jo
neatjunkite.
Page 200 of 333
XI
!
198
PRAKTINĖ INFORMACIJA
ENERGIJOS TAUPYMO
REŽIMAS
Ši sistema valdo kai kurių funkcijų
naudojimo trukmę, kad būtų išsau-
gota pakankama akumuliatoriaus
įkrova.
Išjungę variklį jūs dar galite naudotis
daugiausia trisdešimt minučių tokiomis
funkcijomis kaip garso ir telematikos
sistema, stiklo valytuvai, artimosios
šviesos, plafonai, ir kt.
Šis laikas gali būti daug trumpesnis,
jei akumuliatoriaus įkrovimo lygis yra
žemas.
Režimo išjungimas
Šios funkcijos vėl ims veikti automa-
tiškai, kai tik bus naudojamasi auto-
mobiliu.
)
Jei norite vėl iškart naudotis šio-
mis funkcijomis, užveskite variklį
ir palikite jį kurį laiką veikti.
Laikas, kurį galėsite naudotis funk-
cijomis, bus dvigubai ilgesnis, negu
buvo užvestas variklis. Tačiau šis
laikas truks nuo penkių iki trisdešim-
ties minučių.
Akumuliatoriui išsikrovus au-
tomobilio užvesti bus neįma-
noma (žr. atitinkamą skyrių).
AUTOMOBILIO VILKIMAS
Aprašomas jūsų ar kito automobilio
vilkimas naudojant mechanines nu-
imamas vilkimo priemones.
Įrangos išėmimas
Vilkimo kilpa yra padėta domkrato
apsauginėje dėžutėje, įdėtoje į at-
sarginį ratą.
Norėdami ją paimti:
)
atidarykite bagažinę,
)
pakelkite bagažinės dugną,
)
išimkite vilkimo kilpą iš apsaugi-
nės domkrato dėžutės.
Režimo įsijungimas
Praėjus trisdešimčiai minučių po va-
riklio išjungimo daugiafunkciniame
ekrane pasirodo pranešimas apie
taupymo režimo įsijungimą ir įjungtos
funkcijos ima veikti budėjimo režimu.
Jei ėmėte kalbėtis telefonu tuo pa-
čiu metu, kai įsijungė budėjimo re-
žimas:
- pokalbis bus palaikomas penkias
minutes, jei naudojatės automa-
gnetolos laisvų rankų įranga,
- pokalbis bus palaikomas dešimt
minučių, jei naudojatės "eMyWay"
sistema.
