Page 127 of 333
VIII
125

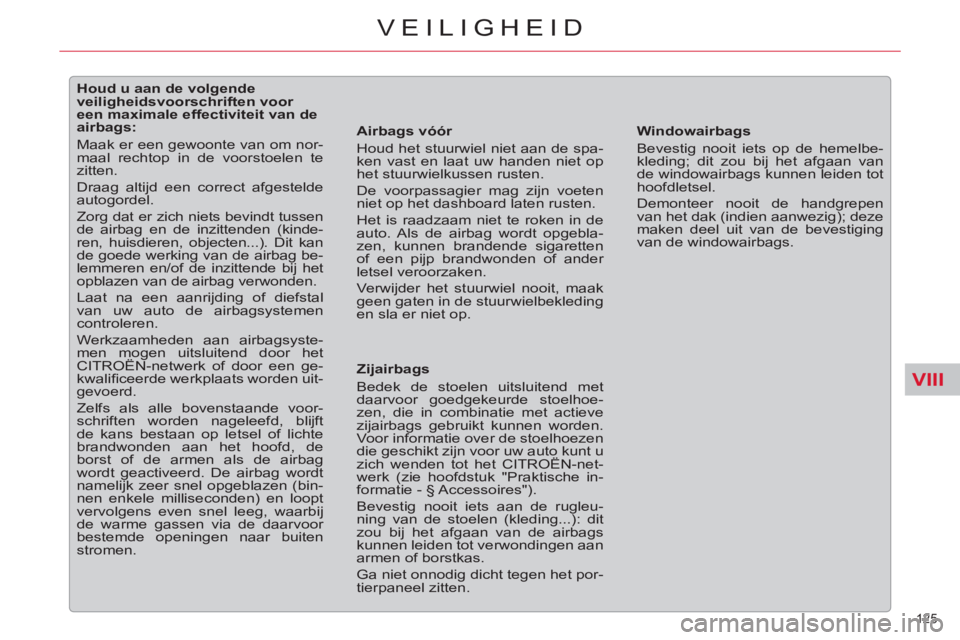

VEILIGHEID
Houd u aan de volgende
veiligheidsvoorschriften voor
een maximale effectiviteit van de
airbags:
Maak er een gewoonte van om nor-
maal rechtop in de voorstoelen te
zitten.
Draag altijd een correct afgestelde
autogordel.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinde-
ren, huisdieren, objecten...). Dit kan
de goede werking van de airbag be-
lemmeren en/of de inzittende bij het
opblazen van de airbag verwonden.
Laat na een aanrijding of diefstal
van uw auto de airbagsystemen
controleren.
Werkzaamheden aan airbagsyste-
men mogen uitsluitend door het
CITROËN-netwerk of door een ge-
kwalifi ceerde werkplaats worden uit-
gevoerd.
Zelfs als alle bovenstaande voor-
schriften worden nageleefd, blijft
de kans bestaan op letsel of lichte
brandwonden aan het hoofd, de
borst of de armen als de airbag
wordt geactiveerd. De airbag wordt
namelijk zeer snel opgeblazen (bin-
nen enkele milliseconden) en loopt
vervolgens even snel leeg, waarbij
de warme gassen via de daarvoor
bestemde openingen naar buiten
stromen.
Airbags vóór
Houd het stuurwiel niet aan de spa-
ken vast en laat uw handen niet op
het stuurwielkussen rusten.
De voorpassagier mag zijn voeten
niet op het dashboard laten rusten.
Het is raadzaam niet te roken in de
auto. Als de airbag wordt opgebla-
zen, kunnen brandende sigaretten
of een pijp brandwonden of ander
letsel veroorzaken.
Verwijder het stuurwiel nooit, maak
geen gaten in de stuurwielbekleding
en sla er niet op.
Zijairbags
Bedek de stoelen uitsluitend met
daarvoor goedgekeurde stoelhoe-
zen, die in combinatie met actieve
zijairbags gebruikt kunnen worden.
Voor informatie over de stoelhoezen
die geschikt zijn voor uw auto kunt u
zich wenden tot het CITROËN-net-
werk (zie hoofdstuk "Praktische in-
formatie - § Accessoires").
Bevestig nooit iets aan de rugleu-
ning van de stoelen (kleding...): dit
zou bij het afgaan van de airbags
kunnen leiden tot verwondingen aan
armen of borstkas.
Ga niet onnodig dicht tegen het por-
tierpaneel zitten.
Windowairbags
Bevestig nooit iets op de hemelbe-
kleding; dit zou bij het afgaan van
de windowairbags kunnen leiden tot
hoofdletsel.
Demonteer nooit de handgrepen
van het dak (indien aanwezig); deze
maken deel uit van de bevestiging
van de windowairbags.
Page 140 of 333
IX
138
RIJDEN

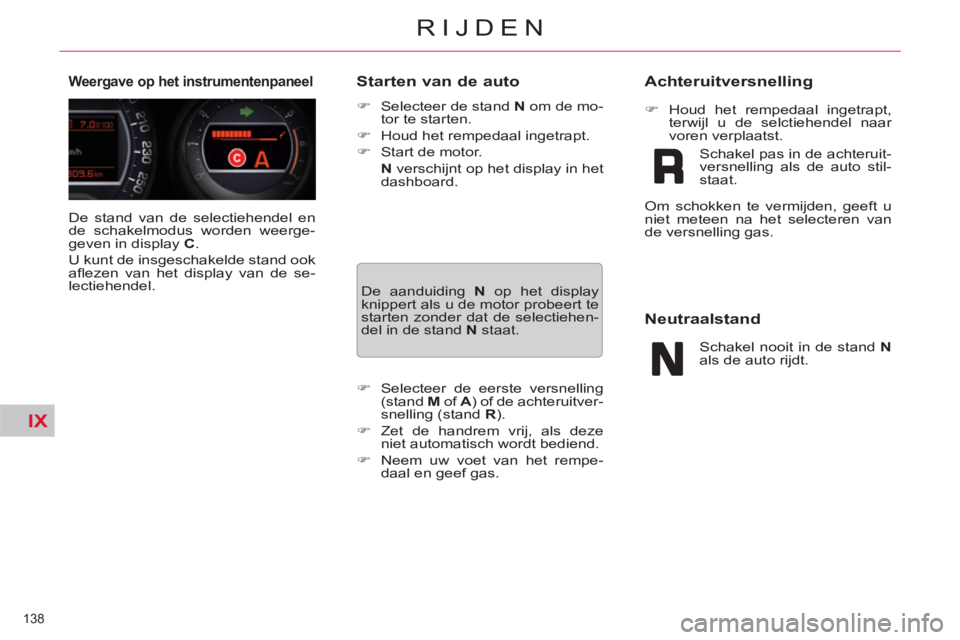

De stand van de selectiehendel en
de schakelmodus worden weerge-
geven in display C
.
U kunt de insgeschakelde stand ook
afl ezen van het display van de se-
lectiehendel.
Weergave op het instrumentenpaneel
Starten van de auto
)
Selecteer de stand N
om de mo-
tor te starten.
)
Houd het rempedaal ingetrapt.
)
Start de motor.
N
verschijnt op het display in het
dashboard.
De aanduiding N
op het display
knippert als u de motor probeert te
starten zonder dat de selectiehen-
del in de stand N
staat.
)
Selecteer de eerste versnelling
(stand M
of A
) of de achteruitver-
snelling (stand R
).
)
Zet de handrem vrij, als deze
niet automatisch wordt bediend.
)
Neem uw voet van het rempe-
daal en geef gas.
)
Houd het rempedaal ingetrapt,
terwijl u de selctiehendel naar
voren verplaatst.
Achteruitversnelling
Schakel pas in de achteruit-
versnelling als de auto stil-
staat.
Om schokken te vermijden, geeft u
niet meteen na het selecteren van
de versnelling gas.
Neutraalstand
Schakel nooit in de stand N
als de auto rijdt.
Page 172 of 333
X
!
170
ONDERHOUD

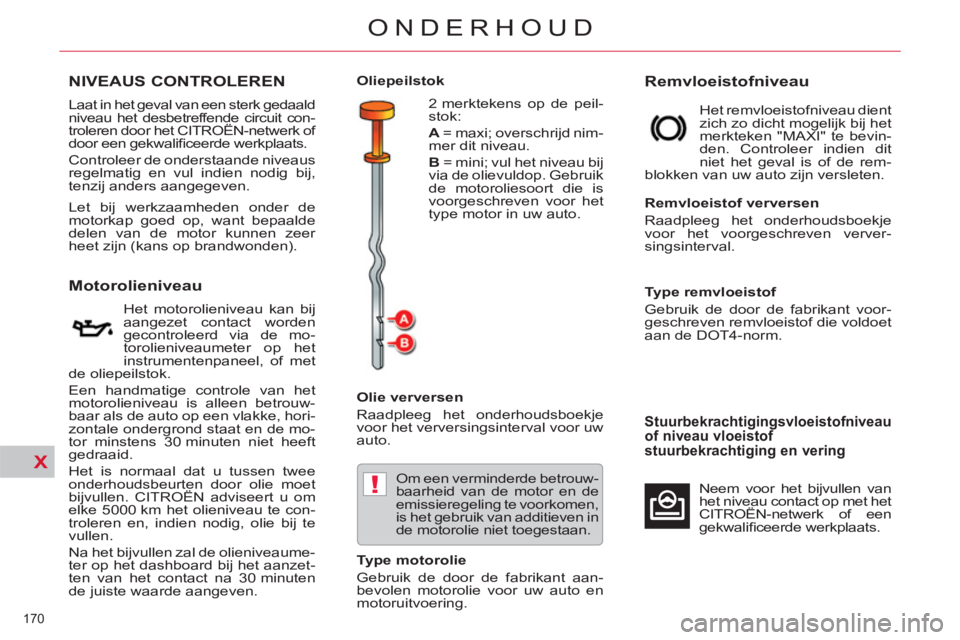

NIVEAUS CONTROLEREN
Motorolieniveau
Het motorolieniveau kan bij
aangezet contact worden
gecontroleerd via de mo-
torolieniveaumeter op het
instrumentenpaneel, of met
de oliepeilstok.
Een handmatige controle van het
motorolieniveau is alleen betrouw-
baar als de auto op een vlakke, hori-
zontale ondergrond staat en de mo-
tor minstens 30 minuten niet heeft
gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet
bijvullen. CITROËN adviseert u om
elke 5000 km het olieniveau te con-
troleren en, indien nodig, olie bij te
vullen.
Na het bijvullen zal de olieniveaume-
ter op het dashboard bij het aanzet-
ten van het contact na 30 minuten
de juiste waarde aangeven.
Laat in het geval van een sterk gedaald
niveau het desbetreffende circuit con-
troleren door het CITROËN-netwerk of
door een gekwalifi ceerde werkplaats.
Controleer de onderstaande niveaus
regelmatig en vul indien nodig bij,
tenzij anders aangegeven.
Let bij werkzaamheden onder de
motorkap goed op, want bepaalde
delen van de motor kunnen zeer
heet zijn (kans op brandwonden).
Olie verversen
Raadpleeg het onderhoudsboekje
voor het verversingsinterval voor uw
auto.
Om een verminderde betrouw-
baarheid van de motor en de
emissieregeling te voorkomen,
is het gebruik van additieven in
de motorolie niet toegestaan.
Type motorolie
Gebruik de door de fabrikant aan-
bevolen motorolie voor uw auto en
motoruitvoering.
Remvloeistofniveau
Het remvloeistofniveau dient
zich zo dicht mogelijk bij het
merkteken "MAXI" te bevin-
den. Controleer indien dit
niet het geval is of de rem-
blokken van uw auto zijn versleten.
Remvloeistof verversen
Raadpleeg het onderhoudsboekje
voor het voorgeschreven verver-
singsinterval.
Type remvloeistof
Gebruik de door de fabrikant voor-
geschreven remvloeistof die voldoet
aan de DOT4-norm.
Stuurbekrachtigingsvloeistofniveau
of niveau vloeistof
stuurbekrachtiging en vering
Neem voor het bijvullen van
het niveau contact op met het
CITROËN-netwerk of een
gekwalifi ceerde werkplaats.
Oliepeilstok
2 merktekens op de peil-
stok:
A
= maxi; overschrijd nim-
mer dit niveau.
B
= mini; vul het niveau bij
via de olievuldop. Gebruik
de motoroliesoort die is
voorgeschreven voor het
type motor in uw auto.
Page 192 of 333
XI
190
PRAKTISCHE INFORMATIE

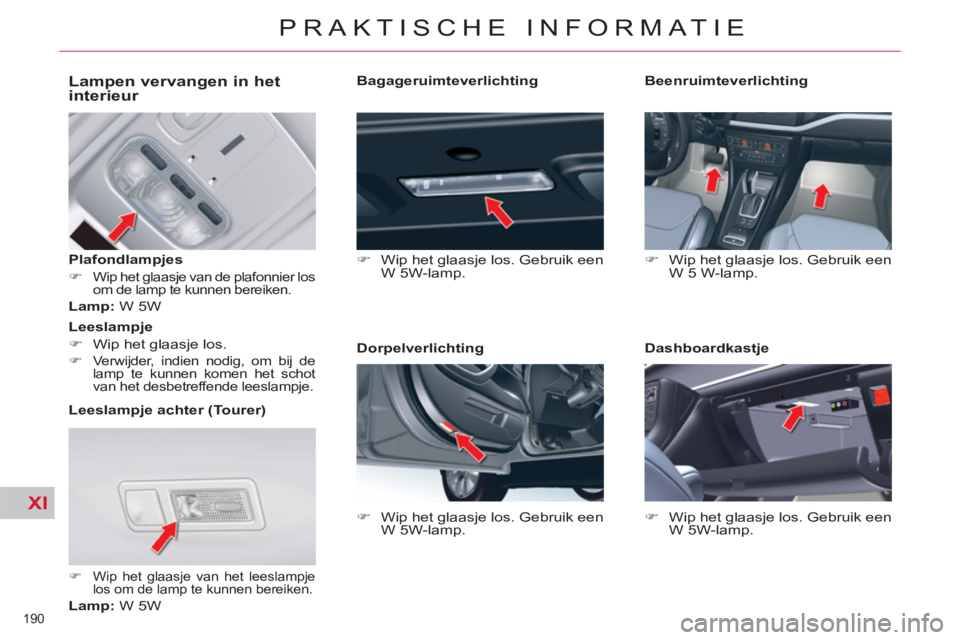

Lampen vervangen in het
interieur
Plafondlampjes
)
Wip het glaasje van de plafonnier los
om de lamp te kunnen bereiken.
Lamp:
W 5W
Leeslampje achter (Tourer)
)
Wip het glaasje van het leeslampje
los om de lamp te kunnen bereiken.
Lamp:
W 5W
Leeslampje
)
Wip het glaasje los.
)
Verwijder, indien nodig, om bij de
lamp te kunnen komen het schot
van het desbetreffende leeslampje.
Bagageruimteverlichting
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Dorpelverlichting
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Beenruimteverlichting
)
Wip het glaasje los. Gebruik een
W 5 W-lamp.
Dashboardkastje
)
Wip het glaasje los. Gebruik een
W 5W-lamp.
Page 193 of 333
XI
191
PRAKTISCHE INFORMATIE

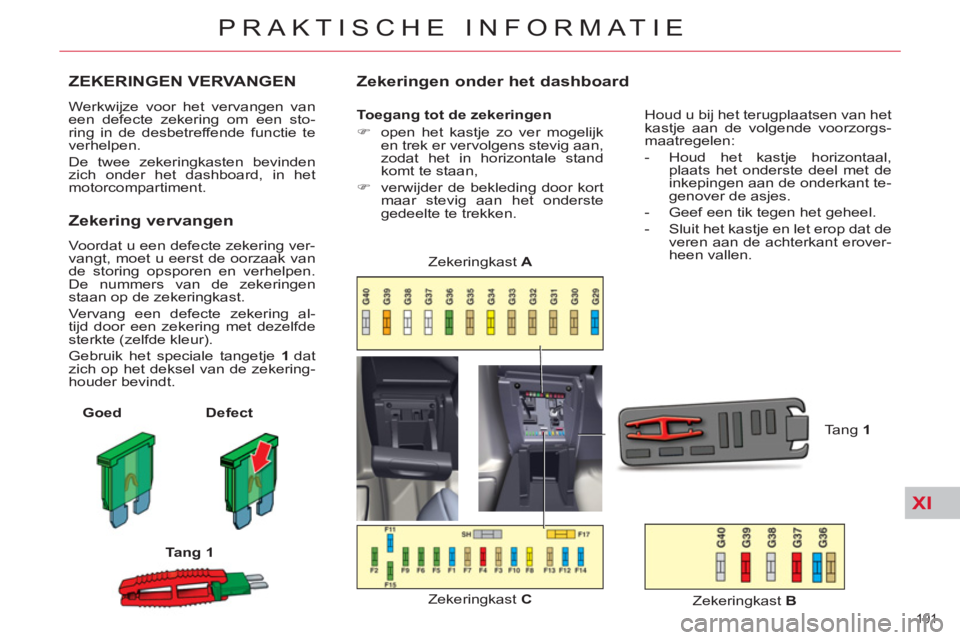

ZEKERINGEN VERVANGEN
Werkwijze voor het vervangen van
een defecte zekering om een sto-
ring in de desbetreffende functie te
verhelpen.
De twee zekeringkasten bevinden
zich onder het dashboard, in het
motorcompartiment.
Zekering vervangen
Voordat u een defecte zekering ver-
vangt, moet u eerst de oorzaak van
de storing opsporen en verhelpen.
De nummers van de zekeringen
staan op de zekeringkast.
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
sterkte (zelfde kleur).
Gebruik het speciale tangetje 1
dat
zich op het deksel van de zekering-
houder bevindt.
Goed
Defect
Tang 1
Zekeringen onder het dashboard
Toegang tot de zekeringen
)
open het kastje zo ver mogelijk
en trek er vervolgens stevig aan,
zodat het in horizontale stand
komt te staan,
)
verwijder de bekleding door kort
maar stevig aan het onderste
gedeelte te trekken.
Zekeringkast C
Zekeringkast A
Tang 1
Houd u bij het terugplaatsen van het
kastje aan de volgende voorzorgs-
maatregelen:
- Houd het kastje horizontaal,
plaats het onderste deel met de
inkepingen aan de onderkant te-
genover de asjes.
- Geef een tik tegen het geheel.
- Sluit het kastje en let erop dat de
veren aan de achterkant erover-
heen vallen.
Zekeringkast B
Page 195 of 333
XI
193
PRAKTISCHE INFORMATIE

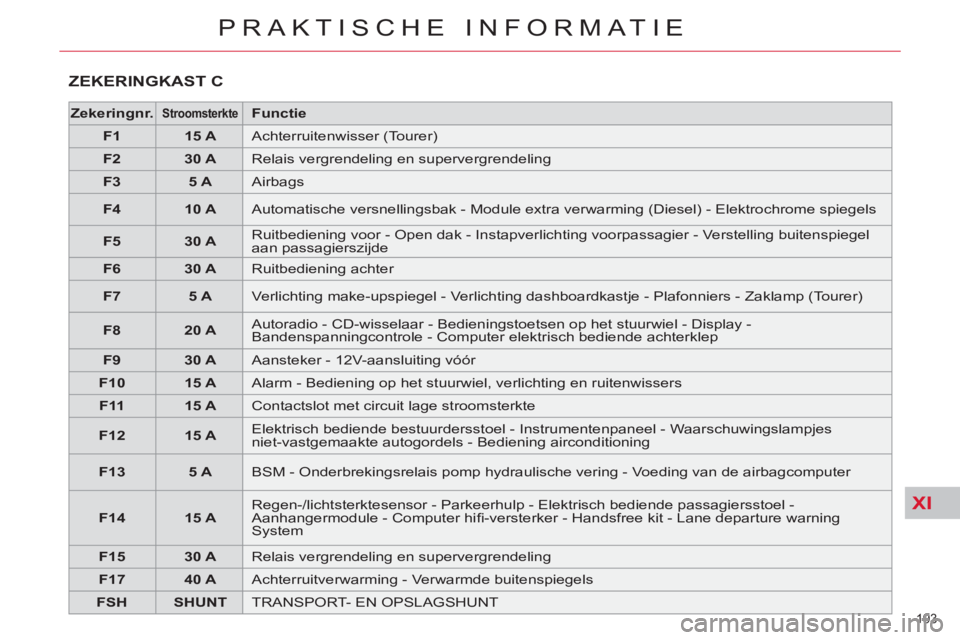

ZEKERINGKAST C
Zekeringnr.
Stroomsterkte
Functie
F1
15 A
Achterruitenwisser (Tourer)
F2
30 A
Relais vergrendeling en supervergrendeling
F3
5 A
Airbags
F4
10 A
Automatische versnellingsbak - Module extra verwarming (Diesel) - Elektrochrome spiegels
F5
30 A
Ruitbediening voor - Open dak - Instapverlichting voorpassagier - Verstelling buitenspiegel
aan passagierszijde
F6
30 A
Ruitbediening achter
F7
5 A
Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (Tourer)
F8
20 A
Autoradio - CD-wisselaar - Bedieningstoetsen op het stuurwiel - Display -
Bandenspanningcontrole - Computer elektrisch bediende achterklep
F9
30 A
Aansteker - 12V-aansluiting vóór
F10
15 A
Alarm - Bediening op het stuurwiel, verlichting en ruitenwissers
F11
15 A
Contactslot met circuit lage stroomsterkte
F12
15 A
Elektrisch bediende bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes
niet-vastgemaakte autogordels - Bediening airconditioning
F13
5 A
BSM - Onderbrekingsrelais pomp hydraulische vering - Voeding van de airbagcomputer
F14
15 A
Regen-/lichtsterktesensor - Parkeerhulp - Elektrisch bediende passagiersstoel -
Aanhangermodule - Computer hifi -versterker - Handsfree kit - Lane departure warning
System
F15
30 A
Relais vergrendeling en supervergrendeling
F17
40 A
Achterruitverwarming - Verwarmde buitenspiegels
FSH
SHUNT
TRANSPORT- EN OPSLAGSHUNT
Page 223 of 333
XII
221
TECHNISCHE GEGEVENS

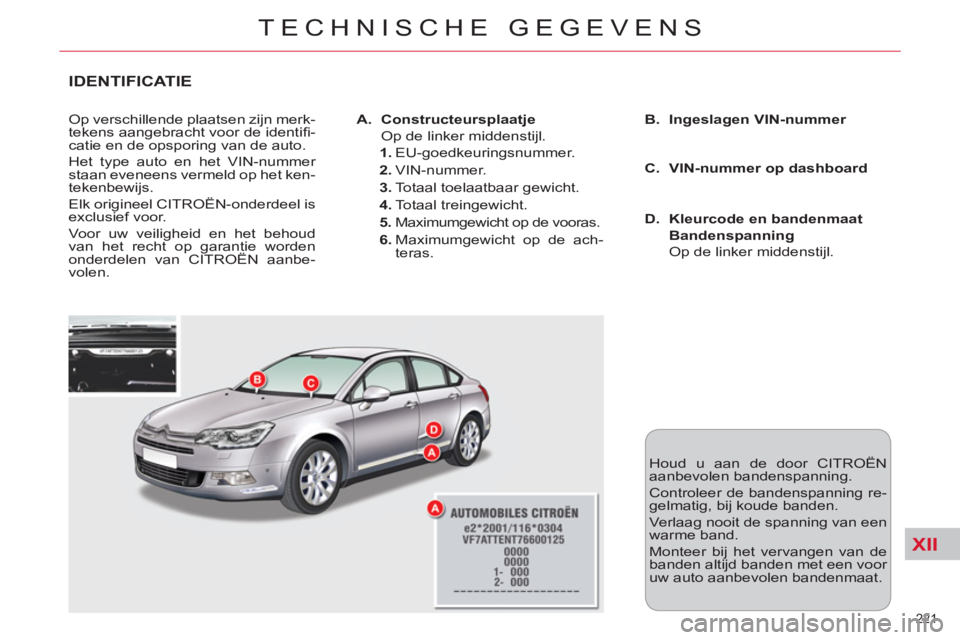

IDENTIFICATIE
Op verschillende plaatsen zijn merk-
tekens aangebracht voor de identifi -
catie en de opsporing van de auto.
Het type auto en het VIN-nummer
staan eveneens vermeld op het ken-
tekenbewijs.
Elk origineel CITROËN-onderdeel is
exclusief voor.
Voor uw veiligheid en het behoud
van het recht op garantie worden
onderdelen van CITROËN aanbe-
volen.
A. Constructeursplaatje
Op de linker middenstijl.
1. EU-goedkeuringsnummer.
2. VIN-nummer.
3. Totaal toelaatbaar gewicht.
4. Totaal treingewicht.
5. Maximumgewicht op de vooras.
6. Maximumgewicht op de ach-
teras.
B. Ingeslagen VIN-nummer
D. Kleurcode en bandenmaat
Bandenspanning
Op de linker middenstijl.
Houd u aan de door CITROËN
aanbevolen bandenspanning.
Controleer de bandenspanning re-
gelmatig, bij koude banden.
Verlaag nooit de spanning van een
warme band.
Monteer bij het vervangen van de
banden altijd banden met een voor
uw auto aanbevolen bandenmaat.
C. VIN-nummer op dashboard
Page 304 of 333
302

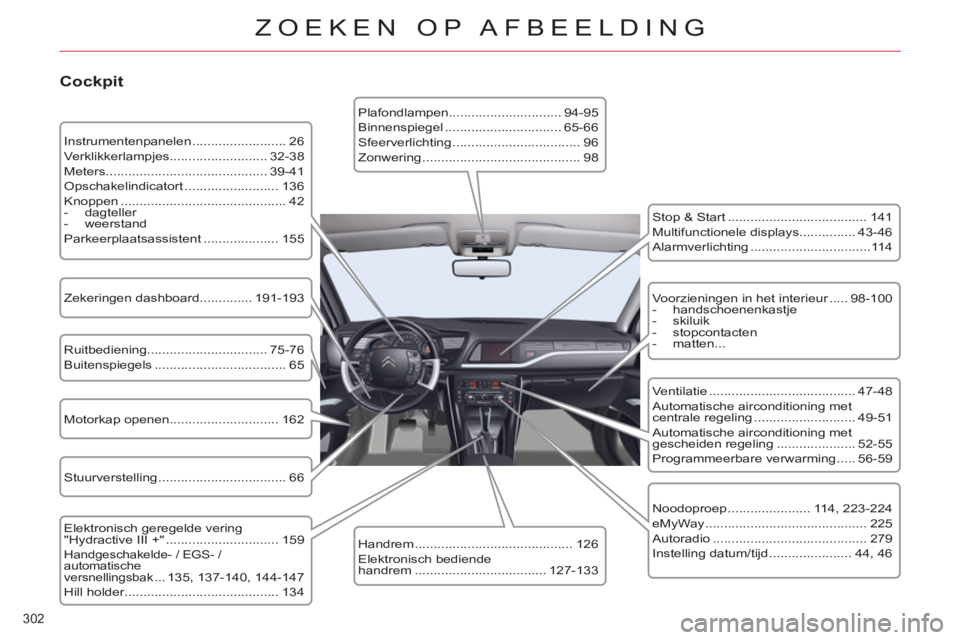

ZOEKEN OP AFBEELDING
Cockpit
Instrumentenpanelen ......................... 26
Verklikkerlampjes.......................... 32-38
Meters ........................................... 39-41
Opschakelindicatort ......................... 136
Knoppen ............................................ 42
- dagteller
- weerstand
Parkeerplaatsassistent .................... 155
Ruitbediening................................ 75-76
Buitenspiegels ................................... 65
Motorkap openen............................. 162
Zekeringen dashboard.............. 191-193
Elektronisch geregelde vering
"Hydractive III +" .............................. 159
Handgeschakelde- / EGS- /
automatische
versnellingsbak
... 135, 137-140, 144-147
Hill holder......................................... 134
Plafondlampen.............................. 94-95
Binnenspiegel ............................... 65-66
Sfeerverlichting .................................. 96
Zonwering .......................................... 98
Handrem .......................................... 126
Elektronisch bediende
handrem ................................... 127-133
Stop & Start ..................................... 141
Multifunctionele displays............... 43-46
Alarmverlichting ................................114
Ventilatie ....................................... 47-48
Automatische airconditioning met
centrale regeling ........................... 49-51
Automatische airconditioning met
gescheiden regeling ..................... 52-55
Programmeerbare verwarming ..... 56-59
Noodoproep ...................... 114, 223-224
eMyWay ........................................... 225
Autoradio ......................................... 279
Instelling datum/tijd ...................... 44, 46
Stuurverstelling .................................. 66
Voorzieningen in het interieur ..... 98-100
- handschoenenkastje
- skiluik
- stopcontacten
- matten...
Page 307 of 333
305
TREFWOORDENREGISTER
A Aanhanger ............................. 200
Aanjager, regeling ............. 49, 52
Aansluiting 12V ..................... 100
ABS met elektronische
remdrukregelaar .................. 117
Accessoires ........................... 205
Accu .............................. 172, 196
Accu laden ............................ 196
Achterbank .............................. 64
Achterruitverwarming ........ 49, 52
Achteruitrijcamera ................. 158
Achteruitrijlicht ............... 185, 187
Afmetingen ............................ 217
Afstandsbediening ....... 67, 68, 72
Afstandsbediening,
batterij ............................. 71, 72
Afstandsbediening
synchroniseren ...................... 71
Airbags vóór .......................... 125
Airconditioning ................... 24, 48
Airconditioning
met centrale regeling ............. 49
Airconditioning
met gescheiden regeling ....... 52
Alarmknipperlichten ............... 114
Alarmsysteem ......................... 73
Algemeen menu .................... 282
Allesdragers .......................... 201
Antiblokkeersysteem
(ABS) ................................... 117
Antislipregeling ...................... 118
Armleuning achter ................. 100
Armleuning vóór ...................... 99
Audio-aansluitingen ....... 286, 288
Automatische
ruitenwissers ................... 92, 93
Automatisch inschakelen
alarmknipperlichten ............. 114
Automatisch inschakelen
verlichting ........................ 86, 88A Autoradio ....... 279, 281, 292, 294
Aux-ingang ............ 265, 286, 288
B Bagageafdekking .................. 103
Bagagenet voor hoge
belading ............................... 103
Bagageruimte .................... 79, 80
Bagageruimte, indeling ...101, 102
Bagageruimte openen ............. 67
Banden .................................... 24
Bandenreparatieset ............... 174
Bandenspanning ............. 24, 221
Bandenspanning, detectie ..... 115
Bandreparatieset ................... 174
Bekerhouder .................... 99, 100
Beladen ................................... 24
Benzinemotor .................. 85, 165
Bestuurdersplaats
(instellingen) .......................... 63
Binnenspiegel .................... 65, 66
Bluetooth
(handsfree set) ............ 248, 289
Bochtverlichting .................. 89-91
Boordcomputer .................. 29, 30
Brake Assist System (BAS) .... 117
Brandstof ..................... 24, 84, 85
Brandstofaddititiefniveau ....... 171
Brandstofniveaumeter ............. 84
Brandstofsysteem
ontluchten ............................ 163
Brandstoftank .................... 84, 85
Brandstoftankdop .................... 84
Brandstof tanken ............... 84, 85
Brandstoftankklep ............. 84, 85
Brandstoftank leeg (diesel) .... 163
Brandstoftanklep openen ........ 84
Brandstofverbruik .................... 24
Buitenspiegels ......................... 65C CD-/MP3 -speler ................... 285
Centrale vergrendeling ...... 68, 77
Claxon ................................... 114
Confi guratie van de auto ......... 45
Controlelampjes .......... 32, 36, 38
Controlelampjes (status) ......... 34
Controles ....... 165, 167, 172, 173
D Dagrijverlichting ............... 88, 181
Dagteller .................................. 42
Dashboardkastje ..................... 98
Dashboardverlichting .............. 42
Datum (instellen) ............... 43, 45
Dieselmotor ..................... 85, 167
Dimlicht ........................... 86, 181
Display
instrumentenpaneel ....... 26, 136
E Eco-modus ............................ 198
Eco-rijden (adviezen) .............. 24
Electronic Brake Force
Distribution (EBD) ............... 117
Elektronisch gestuurde
vering .................................. 159
eMyWay .......................... 45, 225
ESP/ASR ............................... 118
F Follow-me-home-
verlichting ........................ 69, 88
Functie snelweg
(richtingaanwijzers) ............. 114
G Geheugen instellingen
bestuurder ............................. 63
Gereedschap ......................... 177
Gewichten ............. 207, 210, 216
Page 310 of 333
308

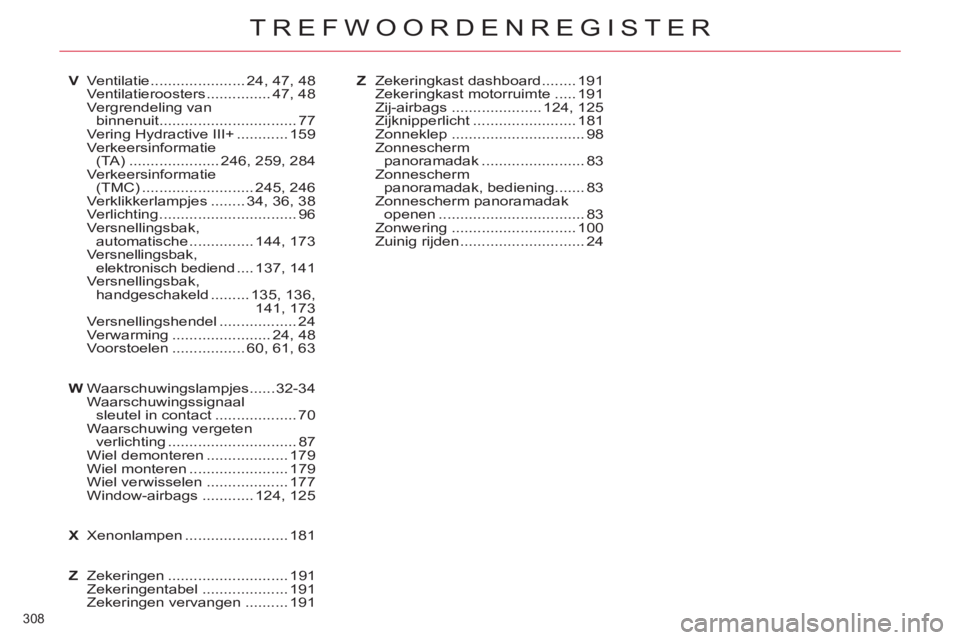

TREFWOORDENREGISTER
V Ventilatie ...................... 24, 47, 48
Ventilatieroosters ............... 47, 48
Vergrendeling van
binnenuit ................................ 77
Vering Hydractive III+ ............ 159
Verkeersinformatie
(TA) ..................... 246, 259, 284
Verkeersinformatie
(TMC) .......................... 245, 246
Verklikkerlampjes ........ 34, 36, 38
Verlichting ................................ 96
Versnellingsbak,
automatische ............... 144, 173
Versnellingsbak,
elektronisch bediend .... 137, 141
Versnellingsbak,
handgeschakeld ......... 135, 136,
141, 173
Versnellingshendel .................. 24
Verwarming ....................... 24, 48
Voorstoelen ................. 60, 61, 63
W Waarschuwingslampjes ...... 32-34
Waarschuwingssignaal
sleutel in contact ................... 70
Waarschuwing vergeten
verlichting .............................. 87
Wiel demonteren ................... 179
Wiel monteren ....................... 179
Wiel verwisselen ................... 177
Window-airbags ............ 124, 125
X Xenonlampen ........................ 181
Z Zekeringen ............................ 191
Zekeringentabel .................... 191
Zekeringen vervangen .......... 191Z Zekeringkast dashboard ........ 191
Zekeringkast motorruimte ..... 191
Zij-airbags ..................... 124, 125
Zijknipperlicht ........................ 181
Zonneklep ............................... 98
Zonnescherm
panoramadak ........................ 83
Zonnescherm
panoramadak, bediening ....... 83
Zonnescherm panoramadak
openen .................................. 83
Zonwering ............................. 100
Zuinig rijden ............................. 24
