display CITROEN C5 2014 Instructieboekjes (in Dutch)

IX
155
RIJDEN

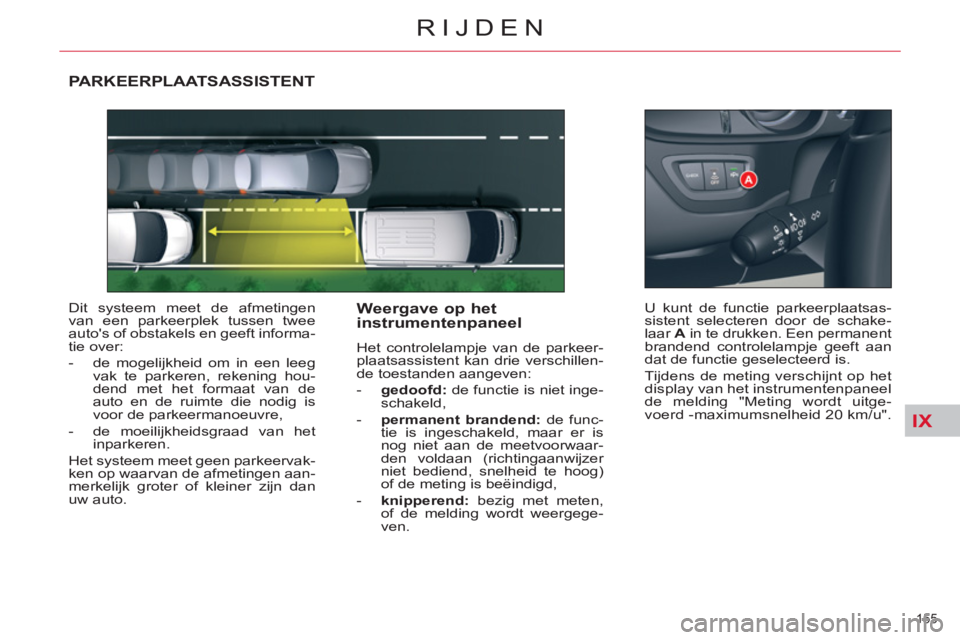

PARKEERPLAATSASSISTENT
Dit systeem meet de afmetingen
van een parkeerplek tussen twee
auto's of obstakels en geeft informa-
tie over:


- de mogelijkheid om in een leeg
vak te parkeren, rekening hou-
dend met het formaat van de
auto en de ruimte die nodig is
voor de parkeermanoeuvre,

- de moeilijkheidsgraad van het
inparkeren.
Het systeem meet geen parkeervak-
ken op waarvan de afmetingen aan-
merkelijk groter of kleiner zijn dan
uw auto.
Weergave op het
instrumentenpaneel
Het controlelampje van de parkeer-
plaatsassistent kan drie verschillen-
de toestanden aangeven:


- gedoofd:
de functie is niet inge-
schakeld,

- permanent brandend:
de func-
tie is ingeschakeld, maar er is
nog niet aan de meetvoorwaar-
den voldaan (richtingaanwijzer
niet bediend, snelheid te hoog)
of de meting is beëindigd,

- knipperend:
bezig met meten,
of de melding wordt weergege-
ven. U kunt de functie parkeerplaatsas-
sistent selecteren door de schake-
laar A
in te drukken. Een permanent
brandend controlelampje geeft aan
dat de functie geselecteerd is.
Tijdens de meting verschijnt op het
display van het instrumentenpaneel
de melding "Meting wordt uitge-
voerd -maximumsnelheid 20 km/u".

IX
156
RIJDEN

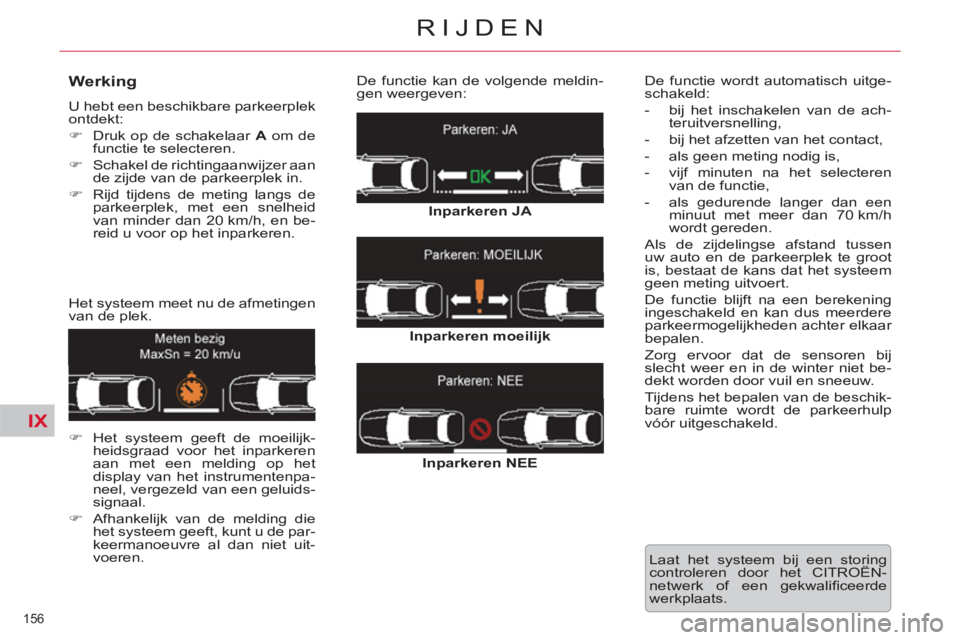

Werking

U hebt een beschikbare parkeerplek
ontdekt:


)
Druk op de schakelaar A
om de
functie te selecteren.

)
Schakel de richtingaanwijzer aan
de zijde van de parkeerplek in.

)
Rijd tijdens de meting langs de
parkeerplek, met een snelheid
van minder dan 20 km/h, en be-
reid u voor op het inparkeren.
Het systeem meet nu de afmetingen
van de plek.

)
Het systeem geeft de moeilijk-
heidsgraad voor het inparkeren
aan met een melding op het
display van het instrumentenpa-
neel, vergezeld van een geluids-
signaal.

)
Afhankelijk van de melding die
het systeem geeft, kunt u de par-
keermanoeuvre al dan niet uit-
voeren. De functie kan de volgende meldin-
gen weergeven:

Inparkeren JA


Inparkeren moeilijk


Inparkeren NEE
De functie wordt automatisch uitge-
schakeld:


- bij het inschakelen van de ach-
teruitversnelling,

- bij het afzetten van het contact,

- als geen meting nodig is,

- vijf minuten na het selecteren
van de functie,

- als gedurende langer dan een
minuut met meer dan 70 km/h
wordt gereden.
Als de zijdelingse afstand tussen
uw auto en de parkeerplek te groot
is, bestaat de kans dat het systeem
geen meting uitvoert.
De functie blijft na een berekening
ingeschakeld en kan dus meerdere
parkeermogelijkheden achter elkaar
bepalen.
Zorg ervoor dat de sensoren bij
slecht weer en in de winter niet be-
dekt worden door vuil en sneeuw.
Tijdens het bepalen van de beschik-
bare ruimte wordt de parkeerhulp
vóór uitgeschakeld.
Laat het systeem bij een storing
controleren door het CITROËN-
netwerk of een gekwalifi ceerde
werkplaats.

IX
157
RIJDEN

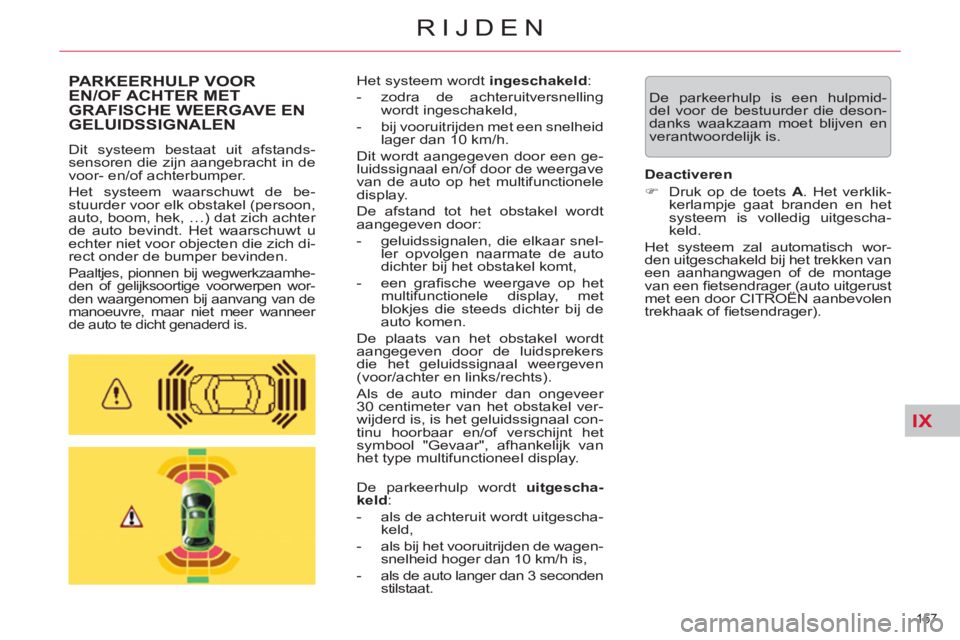

De parkeerhulp is een hulpmid-
del voor de bestuurder die deson-
danks waakzaam moet blijven en
verantwoordelijk is. PARKEERHULP VOOREN/OF ACHTER METGRAFISCHE WEERGAVE EN GELUIDSSIGNALEN

Dit systeem bestaat uit afstands-
sensoren die zijn aangebracht in de
voor- en/of achterbumper.
Het systeem waarschuwt de be-
stuurder voor elk obstakel (persoon,
auto, boom, hek, …) dat zich achter
de auto bevindt. Het waarschuwt u
echter niet voor objecten die zich di-
rect onder de bumper bevinden.
Paaltjes, pionnen bij wegwerkzaamhe-
den of gelijksoortige voorwerpen wor-
den waargenomen bij aanvang van de
manoeuvre, maar niet meer wanneer
de auto te dicht genaderd is.
Het systeem wordt ingeschakeld
:


- zodra de achteruitversnelling
wordt ingeschakeld,

- bij vooruitrijden met een snelheid
lager dan 10 km/h.
Dit wordt aangegeven door een ge-
luidssignaal en/of door de weergave
van de auto op het multifunctionele
display.
De afstand tot het obstakel wordt
aangegeven door:


- geluidssignalen, die elkaar snel-
ler opvolgen naarmate de auto
dichter bij het obstakel komt,

- een grafi sche weergave op het
multifunctionele display, met
blokjes die steeds dichter bij de
auto komen.
De plaats van het obstakel wordt
aangegeven door de luidsprekers
die het geluidssignaal weergeven
(voor/achter en links/rechts).
Als de auto minder dan ongeveer
30 centimeter van het obstakel ver-
wijderd is, is het geluidssignaal con-
tinu hoorbaar en/of verschijnt het
symbool "Gevaar", afhankelijk van
het type multifunctioneel display.
De parkeerhulp wordt uitgescha-
keld
:


- als de achteruit wordt uitgescha-
keld,

- als bij het vooruitrijden de wagen-
snelheid hoger dan 10 km/h is,

- als de auto langer dan 3 seconden
stilstaat.
Deactiveren


)
Druk op de toets A
. Het verklik-
kerlampje gaat branden en het
systeem is volledig uitgescha-
keld.
Het systeem zal automatisch wor-
den uitgeschakeld bij het trekken van
een aanhangwagen of de montage
van een fi etsendrager (auto uitgerust
met een door CITROËN aanbevolen
trekhaak of fi etsendrager).

IX
159
RIJDEN

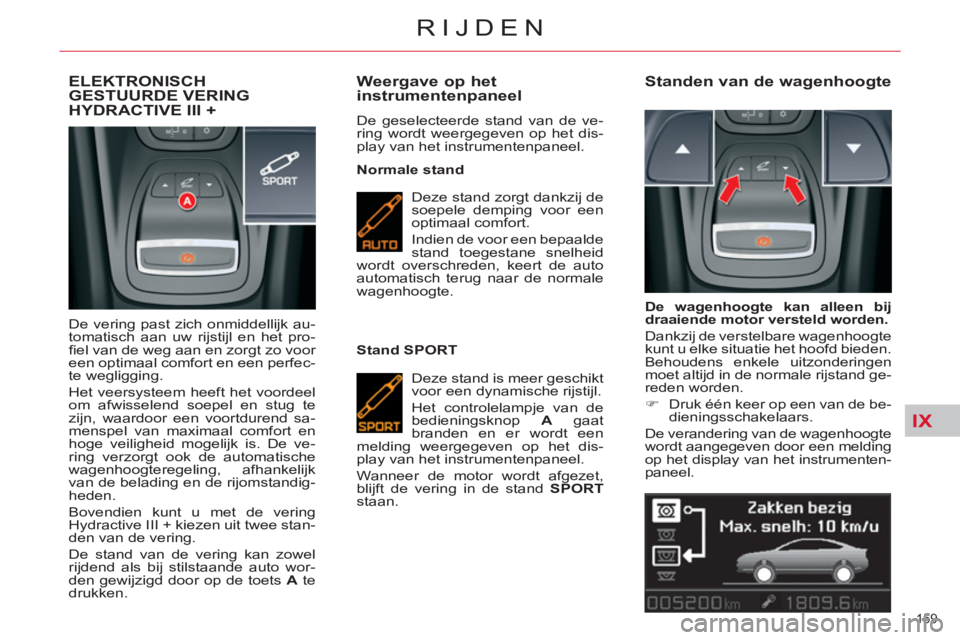

ELEKTRONISCHGESTUURDE VERING
HYDRACTIVE III +
De vering past zich onmiddellijk au-
tomatisch aan uw rijstijl en het pro-
fi el van de weg aan en zorgt zo voor
een optimaal comfort en een perfec-
te wegligging.
Het veersysteem heeft het voordeel
om afwisselend soepel en stug te
zijn, waardoor een voortdurend sa-
menspel van maximaal comfort en
hoge veiligheid mogelijk is. De ve-
ring verzorgt ook de automatische
wagenhoogteregeling, afhankelijk
van de belading en de rijomstandig-
heden.
Bovendien kunt u met de vering
Hydractive III + kiezen uit twee stan-
den van de vering.
De stand van de vering kan zowel
rijdend als bij stilstaande auto wor-
den gewijzigd door op de toets A
te
drukken.

Weergave op het
instrumentenpaneel
De geselecteerde stand van de ve-
ring wordt weergegeven op het dis-
play van het instrumentenpaneel.

Normale stand
Deze stand zorgt dankzij de
soepele demping voor een
optimaal comfort.
Indien de voor een bepaalde
stand toegestane snelheid
wordt overschreden, keert de auto
automatisch terug naar de normale
wagenhoogte.

Stand SPORT
Deze stand is meer geschikt
voor een dynamische rijstijl.
Het controlelampje van de
bedieningsknop A
gaat
branden en er wordt een
melding weergegeven op het dis-
play van het instrumentenpaneel.
Wanneer de motor wordt afgezet,
blijft de vering in de stand SPORT

staan.



Standen van de wagenhoogte


De wagenhoogte kan alleen bij
draaiende motor versteld worden.

Dankzij de verstelbare wagenhoogte
kunt u elke situatie het hoofd bieden.
Behoudens enkele uitzonderingen
moet altijd in de normale rijstand ge-
reden worden.


)
Druk één keer op een van de be-
dieningsschakelaars.
De verandering van de wagenhoogte
wordt aangegeven door een melding
op het display van het instrumenten-
paneel.

IX
160
RIJDEN

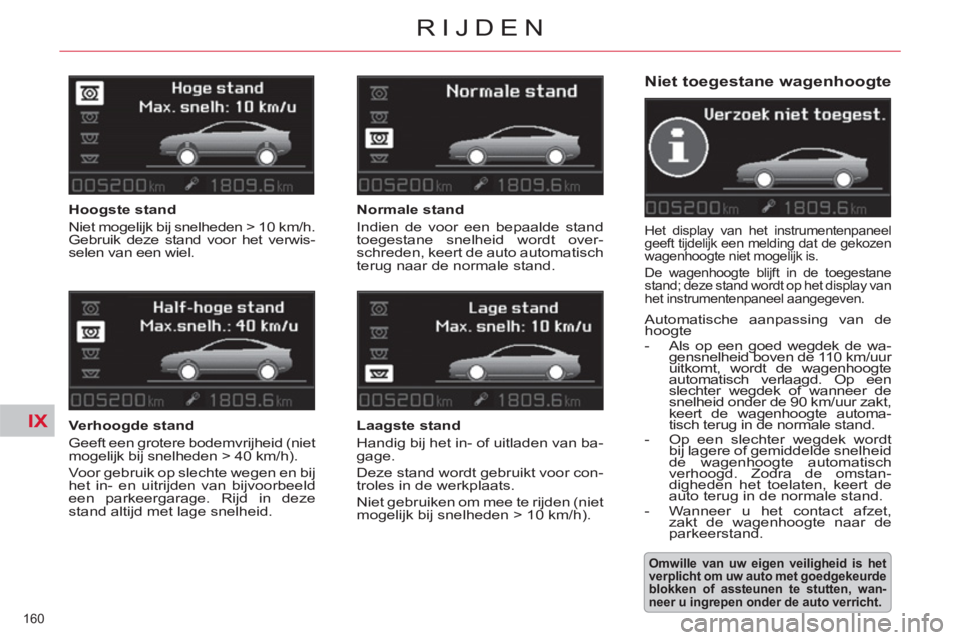

Niet toegestane wagenhoogte
Het display van het instrumentenpaneel
geeft tijdelijk een melding dat de gekozen
wagenhoogte niet mogelijk is.
De wagenhoogte blijft in de toegestane
stand; deze stand wordt op het display van
het instrumentenpaneel aangegeven.


Automatische aanpassing van de
hoogte


- Als op een goed wegdek de wa-
gensnelheid boven de 110 km/uur
uitkomt, wordt de wagenhoogte
automatisch verlaagd. Op een
slechter wegdek of wanneer de
snelheid onder de 90 km/uur zakt,
keert de wagenhoogte automa-
tisch terug in de normale stand.

- Op een slechter wegdek wordt
bij lagere of gemiddelde snelheid
de wagenhoogte automatisch
verhoogd. Zodra de omstan-
digheden het toelaten, keert de
auto terug in de normale stand.

- Wanneer u het contact afzet,
zakt de wagenhoogte naar de
parkeerstand.




Omwille van uw eigen veiligheid is het
verplicht om uw auto met goedgekeurde
blokken of assteunen te stutten, wan-
neer u ingrepen onder de auto verricht.



Normale stand
Indien de voor een bepaalde stand
toegestane snelheid wordt over-
schreden, keert de auto automatisch
terug naar de normale stand.


Laagste stand
Handig bij het in- of uitladen van ba-
gage.
Deze stand wordt gebruikt voor con-
troles in de werkplaats.
Niet gebruiken om mee te rijden (niet
mogelijk bij snelheden > 10 km/h).

Hoogste stand
Niet mogelijk bij snelheden > 10 km/h.
Gebruik deze stand voor het verwis-
selen van een wiel.

Verhoogde stand
Geeft een grotere bodemvrijheid (niet
mogelijk bij snelheden > 40 km/h).
Voor gebruik op slechte wegen en bij
het in- en uitrijden van bijvoorbeeld
een parkeergarage. Rijd in deze
stand altijd met lage snelheid.

X
!
171
ONDERHOUD

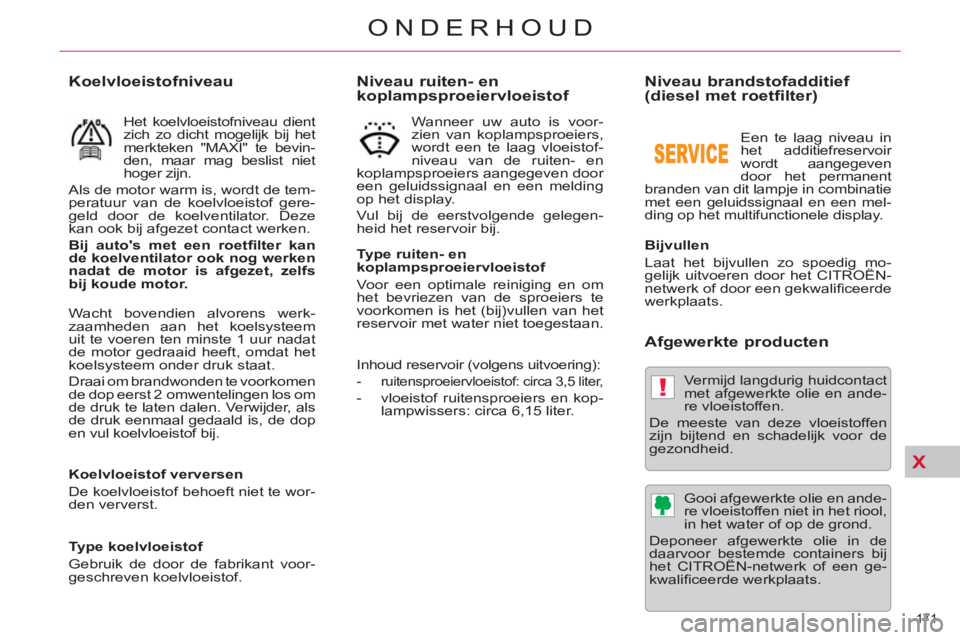

Niveau brandstofadditief
(diesel met roetfilter)

Bijvullen
Laat het bijvullen zo spoedig mo-
gelijk uitvoeren door het CITROËN-
netwerk of door een gekwalifi ceerde
werkplaats.









Afgewerkte producten

Vermijd langdurig huidcontact
met afgewerkte olie en ande-
re vloeistoffen.
De meeste van deze vloeistoffen
zijn bijtend en schadelijk voor de
gezondheid.
Gooi afgewerkte olie en ande-
re vloeistoffen niet in het riool,
in het water of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers bij
het CITROËN-netwerk of een ge-
kwalifi ceerde werkplaats. Een te laag niveau in
het additiefreservoir
wordt aangegeven
door het permanent
branden van dit lampje in combinatie
met een geluidssignaal en een mel-
ding op het multifunctionele display.










Koelvloeistofniveau



Het koelvloeistofniveau dient
zich zo dicht mogelijk bij het
merkteken "MAXI" te bevin-
den, maar mag beslist niet
hoger zijn.
Als de motor warm is, wordt de tem-
peratuur van de koelvloeistof gere-
geld door de koelventilator. Deze
kan ook bij afgezet contact werken.

Koelvloeistof verversen
De koelvloeistof behoeft niet te wor-
den ververst.

Type koelvloeistof
Gebruik de door de fabrikant voor-
geschreven koelvloeistof.






Bij auto's met een roetfi lter kan
de
koelventilator
ook nog werken
nadat de motor is afgezet, zelfs
bij koude motor.


Wacht bovendien alvorens werk-
zaamheden aan het koelsysteem
uit te voeren ten minste 1 uur nadat
de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen
de dop eerst 2 omwentelingen los om
de druk te laten dalen. Verwijder, als
de druk eenmaal gedaald is, de dop
en vul koelvloeistof bij.






















Niveau ruiten- en
koplampsproeiervloeistof

Wanneer uw auto is voor-
zien van koplampsproeiers,
wordt een te laag vloeistof-
niveau van de ruiten- en
koplampsproeiers aangegeven door
een geluidssignaal en een melding
op het display.
Vul bij de eerstvolgende gelegen-
heid het reservoir bij.

Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om
het bevriezen van de sproeiers te
voorkomen is het (bij)vullen van het
reservoir met water niet toegestaan.



Inhoud reservoir (volgens uitvoering):



- ruitensproeiervloeistof: circa 3,5 liter,


- vloeistof ruitensproeiers en kop-
lampwissers: circa 6,15 liter.

X
172
ONDERHOUD
CONTROLES










12V-accu

De accu is onderhoudsvrij.
Niettemin is het raadzaam
om regelmatig te controle-
ren of de accupolen en -
klemmen schoon zijn,
vooral bij warm weer en in
de winter.
Raadpleeg voordat u de accukabels
losneemt de rubriek "Praktische in-
formatie" voor meer informatie over
de te nemen voorzorgsmaatregelen.










Roetfilter (diesel)

Als aanvulling op de katalysator le-
vert dit fi lter een actieve bijdrage
aan het verbeteren van de luchtkwa-
liteit door het tegenhouden van niet-
verbrande vuildeeltjes. Ook wordt
zwarte uitlaatrook voorkomen.
Nadat u langdurig met lage snelhe-
den hebt gereden of nadat de motor
langdurig stationair heeft gedraaid,
kan het in uitzonderlijke gevallen
voorkomen dat waterdamp bij de
uitlaat zichtbaar is bij het gas geven.
Dit is niet van invloed op de werking
van de auto of het milieu.
Bij het gevaar van verstopping van
het roetfi lter verschijnt een melding
op het display van het instrumen-
tenpaneel, vergezeld van een ge-
luidssignaal en het branden van het
waarschuwingslampje SERVICE.
Deze waarschuwing wijst op een
beginnende verzadiging van het
roetfi lter (veelvuldige stadsritten:
lage snelheden, verkeersopstoppin-
gen…).
Om het fi lter te regenereren wordt
aangeraden zo spoedig mogelijk, als
de verkeerssituatie dit toelaat, gedu-
rende ten minste 5 minuten met een
snelheid van meer dan 60 km/h te
gaan rijden (tot de waarschuwing
verdwijnt).
Raadpleeg als de waarschuwing aan-
wezig blijft het CITROËN-netwerk of
een gekwalifi ceerde werkplaats.





Deze sticker, die hoort bij het Stop &
Start-systeem, geeft aan dat er een
speciale 12V-loodaccu is gebruikt die
alleen losgekoppeld en/of vervangen
mag worden door het CITROËN-
netwerk of door een gekwalifi ceerde
werkplaats.

Raadpleeg, tenzij anders aangegeven, de bladzijden
in het onderhoudsboekje die betrekking hebben op de
motoruitvoering van uw auto voor het laten controleren
van bepaalde onderdelen volgens het onderhouds-
schema van de constructeur.
Laat de controles eventueel uitvoeren door het
CITROËN-netwerk of een gekwalifi ceerde werkplaats.




















Luchtfilter en interieurfilter


Laat de fi lters periodiek
vervangen volgens de in
het onderhoudsboekje
aangegeven intervallen.
Als de omgeving (veel
stof...) en het gebruik (veel stads-
verkeer...) daartoe aanleiding ge-
ven, moeten de fi lters twee keer
zo vaak worden vervangen
.
Een verstopt interieurfi lter kan de
prestaties van de airconditioning
verstoren en onaangename geuren
veroorzaken.

Laat bij het olie verversen
tevens het oliefi lter vervan-
gen.













Oliefilter

Raadpleeg het onderhoudsboekje
voor het vervangingsinterval.

XI
193
PRAKTISCHE INFORMATIE
ZEKERINGKAST C



Zekeringnr.




Stroomsterkte




Functie




F1



15 A

Achterruitenwisser (Tourer)


F2



30 A

Relais vergrendeling en supervergrendeling


F3



5 A

Airbags


F4



10 A

Automatische versnellingsbak - Module extra verwarming (Diesel) - Elektrochrome spiegels


F5



30 A

Ruitbediening voor - Open dak - Instapverlichting voorpassagier - Verstelling buitenspiegel
aan passagierszijde


F6



30 A

Ruitbediening achter


F7



5 A

Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (Tourer)


F8



20 A

Autoradio - CD-wisselaar - Bedieningstoetsen op het stuurwiel - Display -
Bandenspanningcontrole - Computer elektrisch bediende achterklep


F9



30 A

Aansteker - 12V-aansluiting vóór


F10



15 A

Alarm - Bediening op het stuurwiel, verlichting en ruitenwissers


F11



15 A

Contactslot met circuit lage stroomsterkte


F12



15 A

Elektrisch bediende bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes
niet-vastgemaakte autogordels - Bediening airconditioning


F13



5 A

BSM - Onderbrekingsrelais pomp hydraulische vering - Voeding van de airbagcomputer


F14



15 A

Regen-/lichtsterktesensor - Parkeerhulp - Elektrisch bediende passagiersstoel -
Aanhangermodule - Computer hifi -versterker - Handsfree kit - Lane departure warning
System


F15



30 A

Relais vergrendeling en supervergrendeling


F17



40 A

Achterruitverwarming - Verwarmde buitenspiegels


FSH



SHUNT

TRANSPORT- EN OPSLAGSHUNT

XI
!
198
PRAKTISCHE INFORMATIE
ECO-MODUS

De eco-modus bepaalt de maximale
gebruiksduur van een aantal func-
ties om te voorkomen dat de accu
ontladen raakt.
Nadat de motor is afgezet, kunt u
een aantal elektrische functies zo-
als het audio- en datacommunica-
tiesysteem, de ruitenwissers, het
dimlicht, de plafonniers nog in totaal
maximaal 30 minuten gebruiken.
Deze tijdsduur kan sterk bekort worden
als de acculading onvoldoende is.


Uitschakelen van de
eco-modus
De functies worden automatisch
weer ingeschakeld als de motor ge-
start wordt.


)
Om deze functies direct opnieuw
te kunnen gebruiken moet u de
motor starten en enkele ogen-
blikken laten draaien.
De functies blijven dan twee keer zo
lang actief als de tijd dat de motor
gedraaid heeft, maar deze tijd zal
altijd tussen de vijf en de dertig mi-
nuten liggen.

Als de accu ontladen is, kan
de motor niet gestart worden
(zie de desbetreffende ru-
briek).

SLEPEN VAN UW AUTO

U kunt uw auto laten slepen door
een andere auto of een andere auto
slepen met behulp van het sleep-
oog.

Toegang tot het gereedschap

Het sleepoog bevindt zich in de ge-
reedschapsdoos van de krik in het
reservewiel.
Om bij het sleepoog te komen:


)
open de achterklep,

)
til de vloerplaat op,

)
neem het sleepoog uit de ge-
reedschapsdoos.



Inschakelen van de
eco-modus
Na deze 30 minuten geeft een mel-
ding op het multifunctionele display
aan dat de eco-modus is ingescha-
keld en de actieve functies worden
in de ruststand gezet.

Als u op het moment dat de eco-mo-
dus wordt ingeschakeld aan het te-
lefoneren bent:


- kan het gesprek nog 5 minu-
ten worden voortgezet met de
handsfree set van de Autoradio,

- kan het gesprek nog 10 minu-
ten worden voortgezet met het
eMyWay audio-/navigatiesy-
steem,

228
02
MENU
LIST

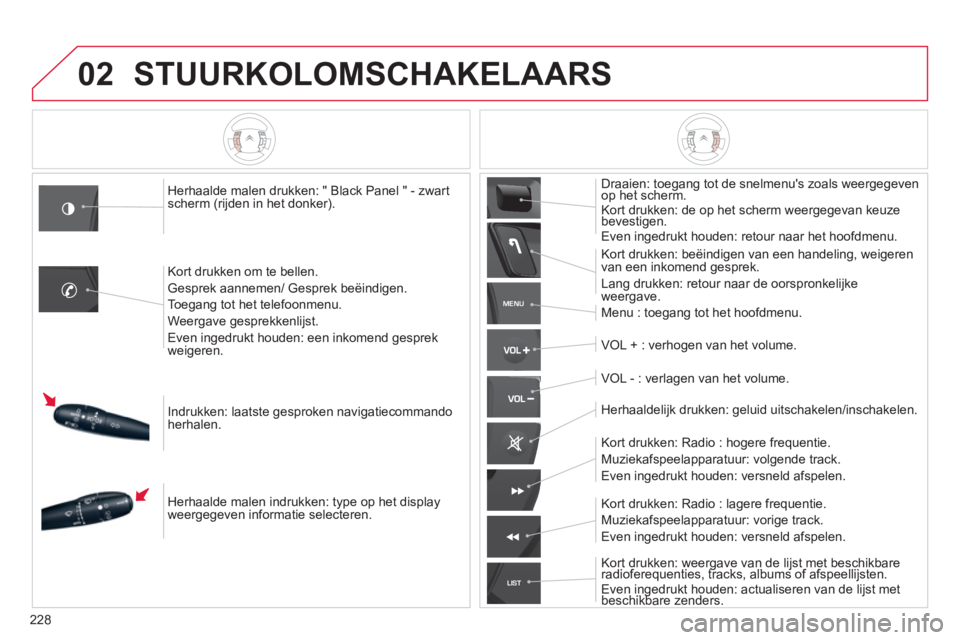

STUURKOLOMSCHAKELAARS
Herhaalde malen drukken: " Black Panel " - zwart scherm (rijden in het donker).
K
ort drukken om te bellen.
Gesprek aannemen/ Gesprek beëindigen.
To e
gang tot het telefoonmenu.
Weergave gesprekkenlijst.
Even ingedrukt houden: een inkomend gesprek
weigeren.
Indrukken: laatste gesproken navigatiecommandoherhalen.
Herhaalde malen indrukken: t
ype op het displayweergegeven informatie selecteren.
Draaien: toegang tot de snelmenu's zoals weergegevenop het scherm.g
Kort drukken: de op het scherm weergegevan keuzebevestigen.Even ingedrukt houden: retour naar het hoofdmenu.
Kort drukken: be
ëindigen van een handeling, weigeren
van een inkomend gesprek.
Lang drukken: retour naar de oorspronkelijke
weergave.
Menu : toegang tot het hoofdmenu.
V
OL + : verhogen van het volume.
V
OL - : verlagen van het volume.
Herhaaldeli
jk drukken: geluid uitschakelen/inschakelen.
Kort drukken: Radio : ho
gere frequentie.
Muziekafspeelapparatuur: volgende track.
Even in
gedrukt houden: versneld afspelen.
Kort drukken: weergave van de lijst met beschikbare radioferequenties, tracks, albums of afspeellijsten. gjgj
Even ingedrukt houden: actualiseren van de lijst met beschikbare zenders.
gg
Kort drukken: Radio : lagere frequentie.
Muziekafspeelapparatuur: vorige track.
Even in
gedrukt houden: versneld afspelen.
