169

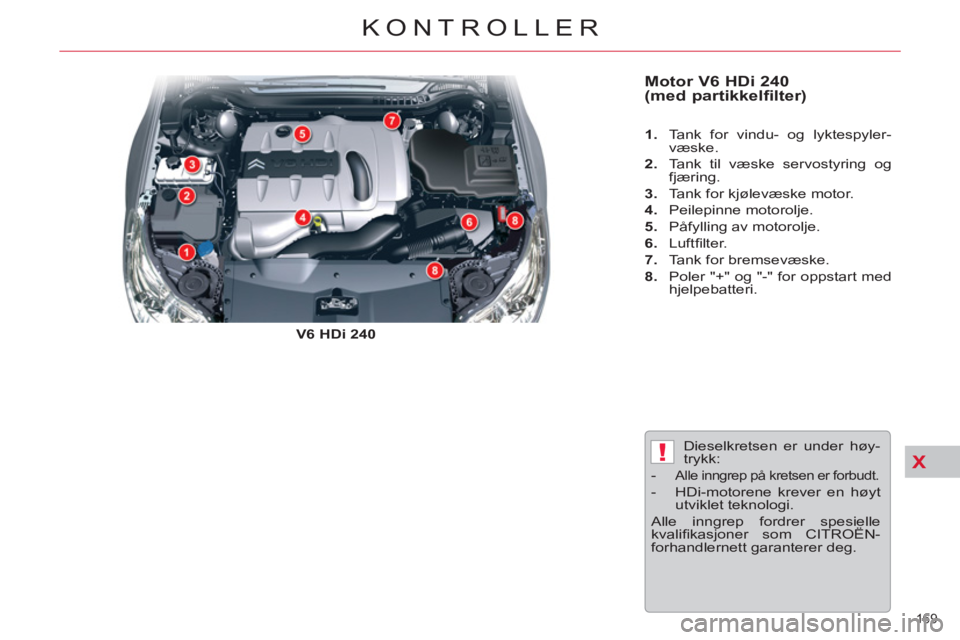

KONTROLLER

Motor V6 HDi 240
(med partikkelfilter)


V6 HDi 240


1.
Tank for vindu- og lyktespyler-
væske.

2.
Tank til væske servostyring og
fjæring.

3.
Tank for kjølevæske motor.

4.
Peilepinne motorolje.

5.
Påfylling av motorolje.

6.
Luftfi lter.

7.
Tank for bremsevæske.

8.
Poler "+" og "-" for oppstart med
hjelpebatteri.

Dieselkretsen er under høy-
trykk:


-
Alle inngrep på kretsen er forbudt.


- HDi-motorene krever en høyt
utviklet teknologi.
Alle inngrep fordrer spesielle
kvalifi kasjoner som CITROËN-
forhandlernett garanterer deg.

X
!
170

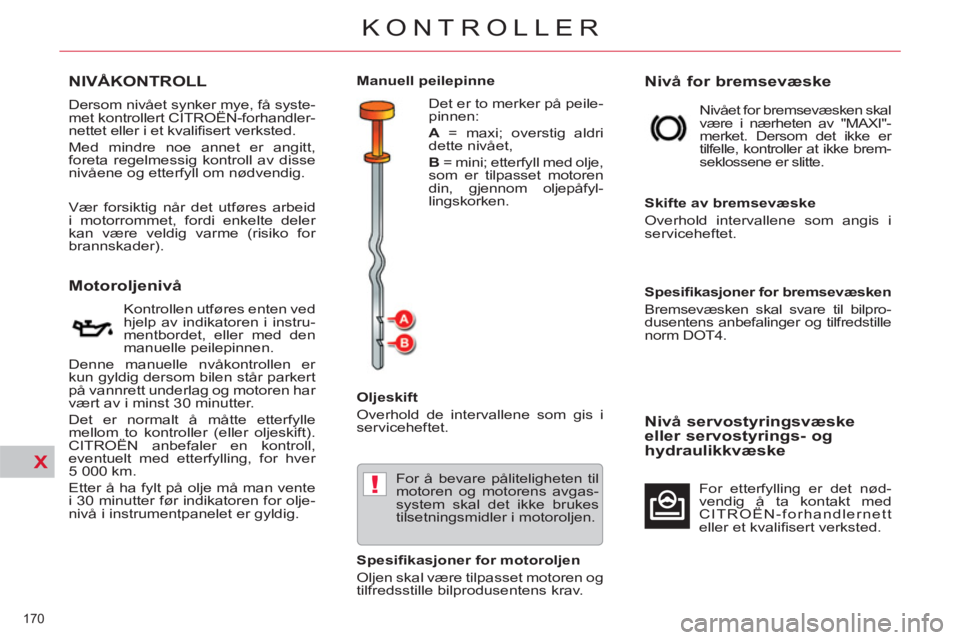

KONTROLLER






NIVÅKONTROLL
















Motoroljenivå


Kontrollen utføres enten ved
hjelp av indikatoren i instru-
mentbordet, eller med den
manuelle peilepinnen.
Denne manuelle nvåkontrollen er
kun gyldig dersom bilen står parkert
på vannrett underlag og motoren har
vært av i minst 30 minutter.
Det er normalt å måtte etterfylle
mellom to kontroller (eller oljeskift).
CITROËN anbefaler en kontroll,
eventuelt med etterfylling, for hver
5 000 km.
Etter å ha fylt på olje må man vente
i 30 minutter før indikatoren for olje-
nivå i instrumentpanelet er gyldig.
Dersom nivået synker mye, få syste-
met kontrollert CITROËN-forhandler-
nettet eller i et kvalifi sert verksted.
Med mindre noe annet er angitt,
foreta regelmessig kontroll av disse
nivåene og etterfyll om nødvendig.

Vær forsiktig når det utføres arbeid
i motorrommet, fordi enkelte deler
kan være veldig varme (risiko for
brannskader).


Oljeskift
Overhold de intervallene som gis i
serviceheftet.
For å bevare påliteligheten til
motoren og motorens avgas-
system skal det ikke brukes
tilsetningsmidler i motoroljen.

Spesifi kasjoner for motoroljen
Oljen skal være tilpasset motoren og
tilfredsstille bilprodusentens krav.












Nivå for bremsevæske

Nivået for bremsevæsken skal
være i nærheten av "MAXI"-
merket. Dersom det ikke er
tilfelle, kontroller at ikke brem-
seklossene er slitte.

Skifte av bremsevæske
Overhold intervallene som angis i
serviceheftet.

Spesifi kasjoner for bremsevæsken
Bremsevæsken skal svare til bilpro-
dusentens anbefalinger og tilfredstille
norm DOT4.












Nivå servostyringsvæske
eller servostyrings- og
hydraulikkvæske
For etterfylling er det nød-
vendig å ta kontakt med
CITROËN-forhandlernett
eller et kvalifi sert verksted.















Manuell peilepinne
Det er to merker på peile-
pinnen:

A
= maxi; overstig aldri
dette nivået,

B
= mini; etterfyll med olje,
som er tilpasset motoren
din, gjennom oljepåfyl-
lingskorken.

X
!
171

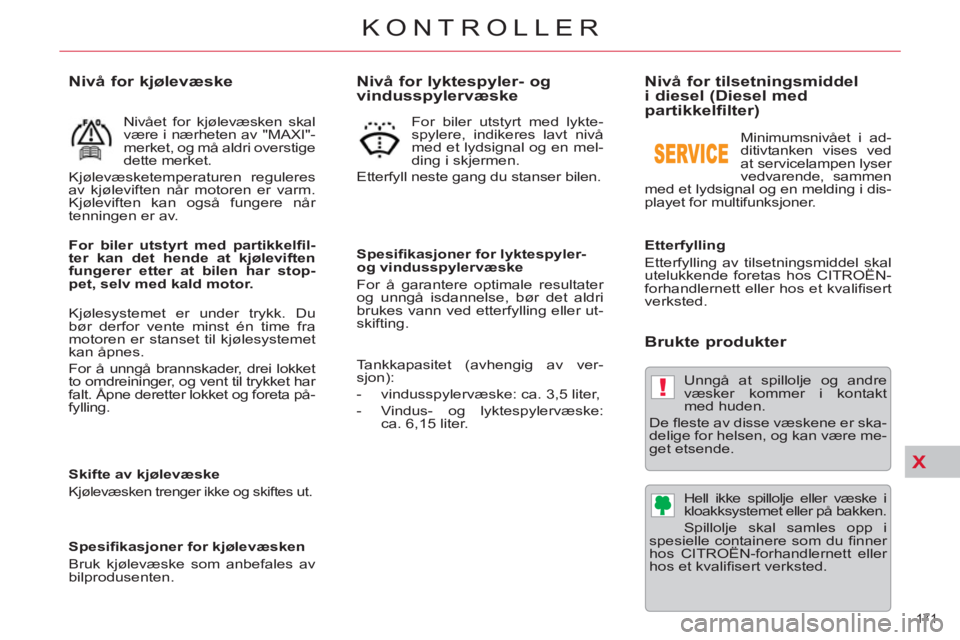

KONTROLLER









Nivå for tilsetningsmiddel
i diesel (Diesel med
partikkelfilter)

Etterfylling
Etterfylling av tilsetningsmiddel skal
utelukkende foretas hos CITROËN-
forhandlernett eller hos et kvalifi sert
verksted.









Brukte produkter

Unngå at spillolje og andre
væsker kommer i kontakt
med huden.
De fl este av disse væskene er ska-
delige for helsen, og kan være me-
get etsende.
Hell ikke spillolje eller væske i
kloakksystemet eller på bakken.
Spillolje skal samles opp i
spesielle containere som du fi nner
hos CITROËN-forhandlernett eller
hos et kvalifi sert verksted. Minimumsnivået i ad-
ditivtanken vises ved
at servicelampen lyser
vedvarende, sammen
med et lydsignal og en melding i dis-
playet for multifunksjoner.










Nivå for kjølevæske


Nivået for kjølevæsken skal
være i nærheten av "MAXI"-
merket, og må aldri overstige
dette merket.
Kjølevæsketemperaturen reguleres
av kjøleviften når motoren er varm.
Kjøleviften kan også fungere når
tenningen er av.

Skifte av kjølevæske

Kjølevæsken trenger ikke og skiftes ut.


Spesifi kasjoner for kjølevæsken
Bruk kjølevæske som anbefales av
bilprodusenten.






For biler utstyrt med partikkelfi l-
ter kan det hende at kjøleviften
fungerer etter at bilen har stop-
pet, selv med kald motor.


Kjølesystemet er under trykk. Du
bør derfor vente minst én time fra
motoren er stanset til kjølesystemet
kan åpnes.
For å unngå brannskader, drei lokket
to omdreininger, og vent til trykket har
falt. Åpne deretter lokket og foreta på-
fylling.






















Nivå for lyktespyler- og
vindusspylervæske

For biler utstyrt med lykte-
spylere, indikeres lavt nivå
med et lydsignal og en mel-
ding i skjermen.
Etterfyll neste gang du stanser bilen.

Spesifi kasjoner for lyktespyler-
og vindusspylervæske
For å garantere optimale resultater
og unngå isdannelse, bør det aldri
brukes vann ved etterfylling eller ut-
skifting.



Tankkapasitet (avhengig av ver-
sjon):


- vindusspylervæske: ca. 3,5 liter,

- Vindus- og lyktespylervæske:
ca. 6,15 liter.

X
172

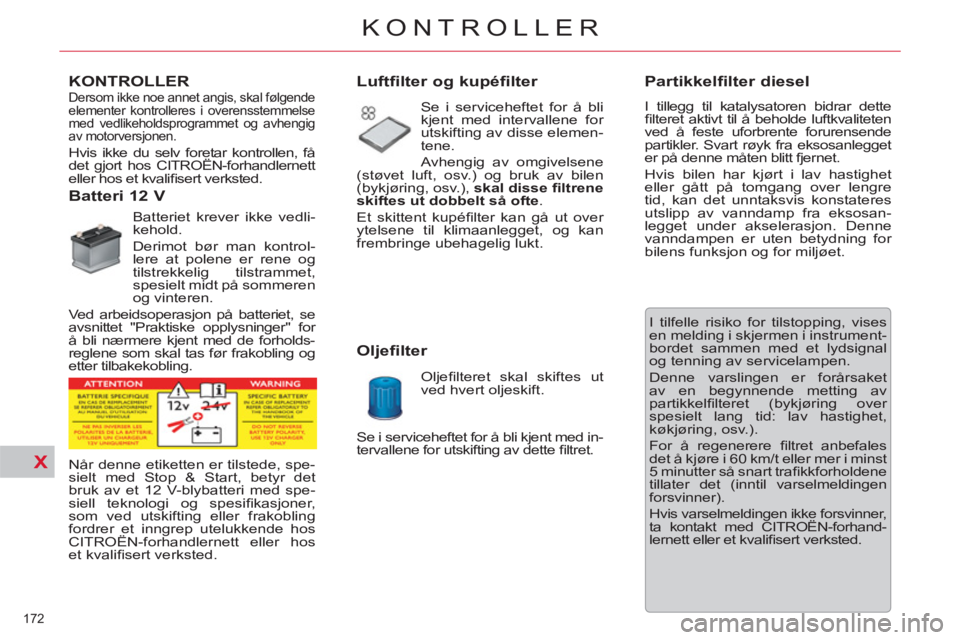

KONTROLLER






KONTROLLER












Batteri 12 V

Batteriet krever ikke vedli-
kehold.
Derimot bør man kontrol-
lere at polene er rene og
tilstrekkelig tilstrammet,
spesielt midt på sommeren
og vinteren.
Ved arbeidsoperasjon på batteriet, se
avsnittet "Praktiske opplysninger" for
å bli nærmere kjent med de forholds-
reglene som skal tas før frakobling og
etter tilbakekobling.










Partikkelfilter diesel

I tillegg til katalysatoren bidrar dette
fi lteret aktivt til å beholde luftkvaliteten
ved å feste uforbrente forurensende
partikler. Svart røyk fra eksosanlegget
er på denne måten blitt fjernet.
Hvis bilen har kjørt i lav hastighet
eller gått på tomgang over lengre
tid, kan det unntaksvis konstateres
utslipp av vanndamp fra eksosan-
legget under akselerasjon. Denne
vanndampen er uten betydning for
bilens funksjon og for miljøet.
I tilfelle risiko for tilstopping, vises
en melding i skjermen i instrument-
bordet sammen med et lydsignal
og tenning av servicelampen.
Denne varslingen er forårsaket
av en begynnende metting av
partikkelfi lteret (bykjøring over
spesielt lang tid: lav hastighet,
køkjøring, osv.).
For å regenerere fi ltret anbefales
det å kjøre i 60 km/t eller mer i minst
5 minutter så snart trafi kkforholdene
tillater det (inntil varselmeldingen
forsvinner).
Hvis varselmeldingen ikke forsvinner,
ta kontakt med CITROËN-forhand-
lernett eller et kvalifi sert verksted.





Når denne etiketten er tilstede, spe-
sielt med Stop & Start, betyr det
bruk av et 12 V-blybatteri med spe-
siell teknologi og spesifi kasjoner,
som ved utskifting eller frakobling
fordrer et inngrep utelukkende hos
CITROËN-forhandlernett eller hos
et kvalifi sert verksted. Dersom ikke noe annet angis, skal følgende
elementer kontrolleres i overensstemmelse
med vedlikeholdsprogrammet og avhengig
av motorversjonen.
Hvis ikke du selv foretar kontrollen, få
det gjort hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.





















Luftfilter og kupéfilter


Se i serviceheftet for å bli
kjent med intervallene for
utskifting av disse elemen-
tene.
Avhengig av omgivelsene
(støvet luft, osv.) og bruk av bilen
(bykjøring, osv.), skal disse fi ltrene
skiftes ut dobbelt så ofte
.
Et skittent kupéfi lter kan gå ut over
ytelsene til klimaanlegget, og kan
frembringe ubehagelig lukt.

Oljefi lteret skal skiftes ut
ved hvert oljeskift.













Oljefilter

Se i serviceheftet for å bli kjent med in-
tervallene for utskifting av dette fi ltret.

X
!
173
KONTROLLER





















Bremseklosser

Slitasje av bremsene er
avhengig av kjørestil, og
gjelder spesielt biler som
brukes i byen på korte
strekninger. Det kan være
nødvendig å kontrollere bremsenes
tilstand, selv utenom bilens faste
vedlikeholdsintervaller.
Med mindre det foreligger en lekka-
sje i kretsen, betyr senking av brem-
sevæskenivået at bremseklossene
er slitte.







Manuell girkasse

Girkassen krever ikke ved-
likehold (ikke noe oljeskift).






Automatisk girkasse

Girkassen krever ikke ved-
likehold (ikke noe oljeskift).

Slitasje av bremseskivene

For enhver informasjon
om kontroll av slitasjen på
bremseskivene, kontakt
CITROËN-forhandlernett
eller et kvalifi sert verksted.


Parkeringsbrems

Hvis parkeringsbremsen
har for stor slakk eller hvis
det oppdages at systemet
ikke fungerer effektivt, må
parkeringsbremsen regule-
res, selv om det er mellom
to vedlikeholdintervaller.
Denne kontrollen skal foretas i
CITROËN-forhandlernett. Bruk kun produkter som an-
befales av CITROËN eller
produkter med tilsvarende
kvalitet og spesifi kasjoner.
For vedlikehold av deler i alumi-
nium, bruk ikke en tørr klut med
et slipeprodukt; bruk en svamp og
såpevann.
For å optimalisere funksjonen til
så viktige elementer som bremse-
kretsen, velger CITROËN spesielle
produkter.
For ikke å skade de elektriske
organene i bilen, er det strengt for-
budt
å bruke høytrykksspyler til
vask av motoren. Se vedlikeholdsprogrammet for å bli
kjent med intervallene for kontroll av
nivået til dette elementet.
Se vedlikeholdsprogammet for å bli
kjent med intervallene for vedlike-
hold av dette elementet.

XI
174
PRAKTISKE OPPLYSNINGER
SETT FOR MIDLERTIDIG
REPARASJON AV DEKK
Slik brukes settet

Settet er plassert i oppbevarings-
rommet under gulvet.

)
Slå av tenningen.

)
Lim vedlagte etikett for hastighets-
begrensning på rattet for å huske
at bilen har et dekk som kun skal
brukes for en kort periode.

)
Kontroller at bryteren A
er i posi-
sjon "0"
.

)
Koble slangen på fl asken 1
til
ventilen på dekket som skal re-
pareres.

)
Koble kompressorens elektriske
kontakt til bilens 12 V-kontakt.

)
Start bilen og la motoren gå. Dette settet er et komplett system
som består av en kompressor og en
fl aske med tetningsprodukt, slik at
du kan foreta en midlertidig
repa-
rasjon
av dekket for å kjøre til nær-
meste verksted.
Dette reparasjonssettet er tilgjen-
gelig hos CITROËN-forhandlernett
eller hos et kvalifi sert verksted.
Det er beregnet på reparasjon av
hull på maks. 6 mm i diameter, og
som utelukkende befi nner seg på
dekkets slitebane eller vulst. Unngå
å fjerne fremmedlegemer som har
trengt seg inn i dekket.

XI
!
175
PRAKTISKE OPPLYSNINGER

)
Fjern kompressoren, hekt av og
legg fl asken i en vanntett pose slik
at væske ikke renner ut i bilen.

)
Kjør avgårde med en gang, men
i lav hastighet (mellom 20 og
60 km/t) over ca. tre kilometer,
for å tette punkteringen.

)
Stopp bilen for å kontrollere re-
parasjonen og dekktrykket.

)
Koble kompressorens slange di-
rekte til ventilen på det reparerte
dekket.
)
Sett i gang kompressoren ved å
sette bryteren A
i posisjon "1"
til
dekktrykket er på 2,0 bar. Dersom det ikke er mulig å
oppnå denne trykkverdien
innen fem til ti minutter, betyr
det at dekket ikke kan repareres;
kontakt CITROËN-forhandlernett.

XI
!
176
PRAKTISKE OPPLYSNINGER

)
Koble på nytt kompressorens
elektriske kontakt til bilens 12 V-
kontakt.

)
Start bilen og la motoren gå.

)
Bruk kompressoren til å fi ninstille
trykket (for høyere trykk: bryter A

i posisjon "1"
/ for lavere trykk:
bryter A
i posisjon "0"
og trykk
på knapp B
), i samsvar med de
verdiene som står oppført på eti-
ketten med bilens dekktrykk (på
dørsterskelen på førersiden), og
kontroller at lekkasjen i dekket
har blitt forsvarlig tettet (ikke mer
trykkfall etter fl ere kilometer).

)
Fjern kompressoren og rydd bort
hele settet.

)
Kjør videre, men i lav hastighet
(maks. 80 km/t) og ikke lenger
enn ca. 200 km.

)
Ta snarest mulig kontakt med et
CITROËN-verksted eller et kvali-
fi sert verksted for å få en tekniker
til å reparere eller skifte dekket. Vær oppmerksom på at fl as-
ken med væske inneholder
etylen-glykol, dette produk-
tet kan være skadelig ved svel-
ging eller irriterende for øynene.
Oppbevares utilgjengelig for barn.
Siste dato for bruk står oppført på
fl asken.
Flasken er en engangsfl aske. Selv
om den bare er blitt delvis brukt,
må den skiftes ut.
Etter bruk, kast ikke fl asken ute
i naturen. Lever den inn til en
CITROËN-forhandler, eller til et
godkjent innsamlingssted.
Glem ikke å kjøpe en ny fl aske
tetningsprodukt hos CITROËN-
forhandlernett eler hos et kvalifi sert
verksted.
Dersom bilen er utstyrt med dekk-
trykkvarsler, vil lampen for lavt
dekktrykk lyse permanent inn-
til systemet blir reinitialisert hos
CITROËN-forhandlernett eller hos
et kvalifi sert verksted.

XI
177
PRAKTISKE OPPLYSNINGER
SKIFTING AV HJUL

Tilgang verktøy

Verktøyet ligger i en beskyttelses-
boks som er plassert i reservehjulet.


)
Fjern remmen for å få tilgang.
Liste over verktøyene
Alle disse verktøyene er spesifi kke for
din bil og kan variere i henhold til ut-
styr. Bruk dem ikke til andre formål.

1.
Jekksveiv

2.
Jekk

3.
Verktøy for demontering/monte-
ring av deksler på skruer

4.
Tauering

5.
Flyttbare støttekloss

XI
!
178
PRAKTISKE OPPLYSNINGER

Tilgang til reservehjulet


Ta ut hjulet


)
Personbil: løft opp bagasjeroms-
gulvet og legg det sammen i to
deler.

)
Tourer: løft opp bagasjeromsgul-
vet og fest det ved hjelp av hånd-
taket. Blokkér kroken i øvre del
av bagasjerommet.

)
Løsne stroppen og skyv deretter
reservehjulet forover før det løf-
tes opp.

Hjulet tilbake på plass


)
Legg reservehjulet fl att ned i ba-
gasjerommet og trekk mot deg.

)
Plasser deretter verktøyboksen i
hjulet og fest begge med stroppen.


)
Frigjør gulvet i bagasjerommet
for å sette det tilbake i opprinnelig
posisjon.
Dekktrykket er anvist på eti-
ketten som sitter på midtstol-
pen til venstre dør. På denne
etiketten foreskrives dekktrykket i
henhold til bilens last.
