Page 159 of 333

IX
157
KÖRNING
Systemet innebär inte att förarens
eget ansvar ansvar minskar eller
att han/hon kan vara mindre upp-
märksam. PARKERINGSHJÄLP FRAM
OCH/ELLER BAK MED BILD-
OCH LJUDINDIKERING
Systemet består av avståndsmätan-
de sensorer i den främre och/eller
bakre stötfångaren.
De kan identifi era hinder som t.ex.
personer, fordon, träd eller staket
bakom bilen, men däremot inte så-
dana som befi nner sig strax under
stötfångaren.
Ett föremål som t.ex. en stolpe, var-
ningsmärke eller dylikt kan detekte-
ras i början av manövern, men inte
när bilen kommer närmare. Parkeringshjälpen aktiveras
i föl-
jande fall:
- när backväxeln läggs i.
- i en hastighet under 10 km/tim
vid körning framåt.
Detta åtföljs av en ljudsignal och/el-
ler en återgivning av bilen på multi-
funktionsdisplayen.
Information om ett närliggande hin-
der indikeras med:
- en ljudsignal, som hörs med allt
kortare intervall ju närmare hin-
dret bilen kommer,
- en bild som visas på displayen,
med markeringar i form av streck
som kommer allt närmare bilen.
Hindret lokaliseras beroende på ljud-
signalen som hörs i högtalarna fram
eller bak och höger eller vänster.
Då avståndet mellan bilen och hin-
dret är mindre än ca tjugofem cen-
timeter, blir ljudsignalen kontinuerlig
och/eller en varningstriangel visas
på multifunktionsdisplayen.
Parkeringshjälpen stängs av
:
- när du lägger ur backväxeln,
- när hastigheten är högre än
10 km/tim vid körning framåt,
- när bilen har stått stilla i mer än tre
sekunder efter körning framåt.
Urkoppling
)
Tryck på knapp A
, kontrollam-
pan tänds och systemet kopplas
ur helt.
Systemet kopplas automatiskt ur
vid användning av en släpvagn eller
montering av en cykelhållare (om bi-
len är utrustad med en dragkrok eller
en cykelhållare som rekommende-
rats av CITROËN).

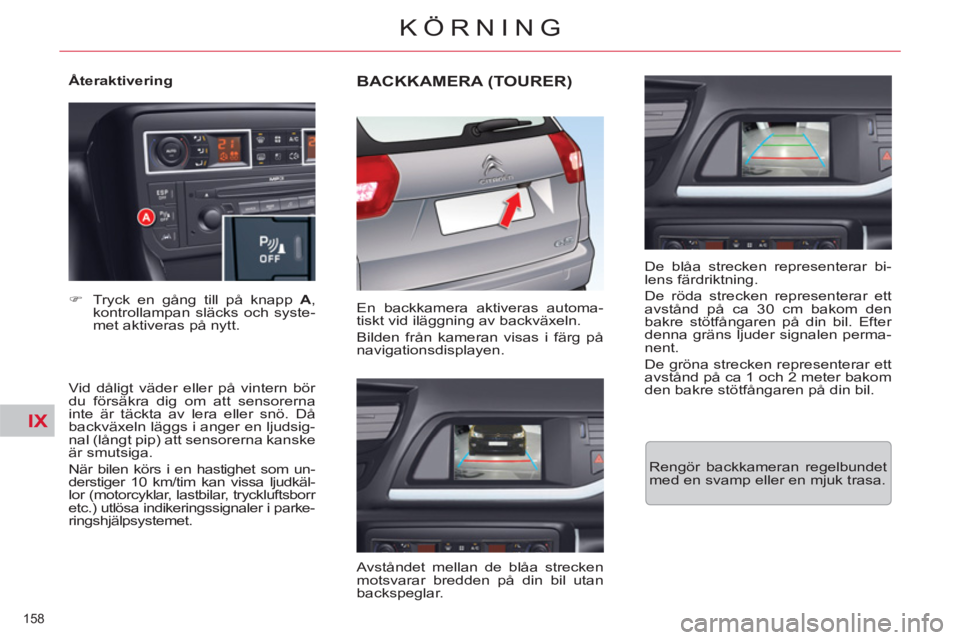

Page 160 of 333

IX
158
KÖRNING
Återaktivering
Vid dåligt väder eller på vintern bör
du försäkra dig om att sensorerna
inte är täckta av lera eller snö. Då
backväxeln läggs i anger en ljudsig-
nal (långt pip) att sensorerna kanske
är smutsiga.
När bilen körs i en hastighet som un-
derstiger 10 km/tim kan vissa ljudkäl-
lor (motorcyklar, lastbilar, tryckluftsborr
etc.) utlösa indikeringssignaler i parke-
ringshjälpsystemet.
)
Tryck en gång till på knapp A
,
kontrollampan släcks och syste-
met aktiveras på nytt.
BACKKAMERA (TOURER)
En backkamera aktiveras automa-
tiskt vid iläggning av backväxeln.
Bilden från kameran visas i färg på
navigationsdisplayen.
Avståndet mellan de blåa strecken
motsvarar bredden på din bil utan
backspeglar. De blåa strecken representerar bi-
lens färdriktning.
De röda strecken representerar ett
avstånd på ca 30 cm bakom den
bakre stötfångaren på din bil. Efter
denna gräns ljuder signalen perma-
nent.
De gröna strecken representerar ett
avstånd på ca 1 och 2 meter bakom
den bakre stötfångaren på din bil.
Rengör backkameran regelbundet
med en svamp eller en mjuk trasa.

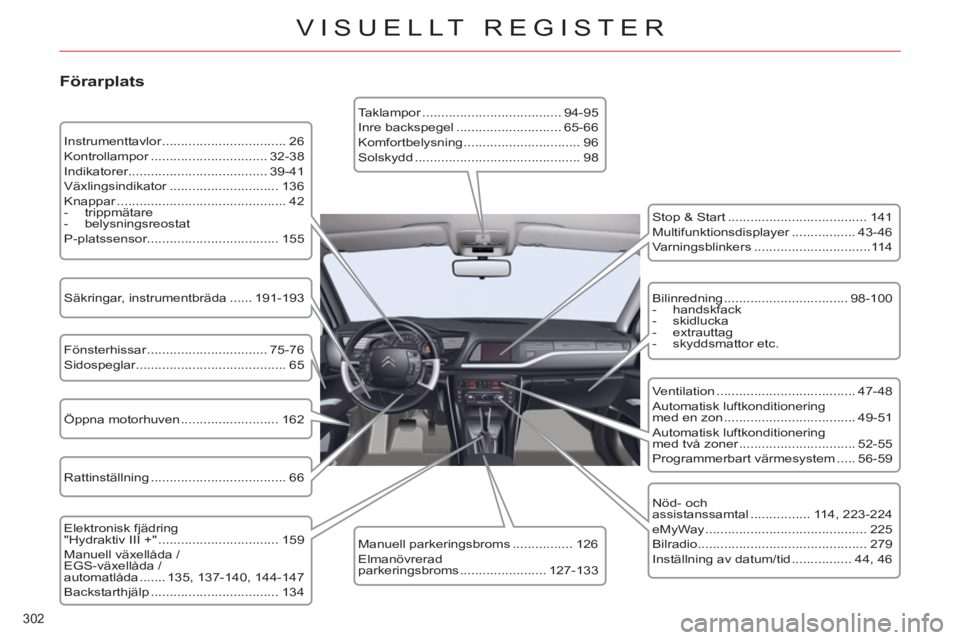

Page 304 of 333

302
VISUELLT REGISTER
Förarplats
Instrumenttavlor ................................. 26
Kontrollampor ............................... 32-38
Indikatorer..................................... 39-41
Växlingsindikator ............................. 136
Knappar ............................................. 42
- trippmätare
- belysningsreostat
P-platssensor................................... 155
Fönsterhissar ................................ 75-76
Sidospeglar........................................ 65
Öppna motorhuven .......................... 162
Säkringar, instrumentbräda ...... 191-193
Elektronisk fjädring
"Hydraktiv III +" ................................ 159
Manuell växellåda /
EGS-växellåda /
automatlåda ....... 135, 137-140, 144-147
Backstarthjälp .................................. 134
Taklampor ..................................... 94-95
Inre backspegel ............................ 65-66
Komfortbelysning ............................... 96
Solskydd ............................................ 98
Manuell parkeringsbroms ................ 126
Elmanövrerad
parkeringsbroms ....................... 127-133
Stop & Start ..................................... 141
Multifunktionsdisplayer ................. 43-46
Varningsblinkers ...............................114
Ventilation ..................................... 47-48
Automatisk luftkonditionering
med en zon ................................... 49-51
Automatisk luftkonditionering
med två zoner ............................... 52-55
Programmerbart värmesystem ..... 56-59
Nöd- och
assistanssamtal ................ 114, 223-224
eMyWay ........................................... 225
Bilradio............................................. 279
Inställning av datum/tid ................ 44, 46
Rattinställning .................................... 66
Bilinredning ................................. 98-100
- handskfack
- skidlucka
- extrauttag
- skyddsmattor etc.
Page 309 of 333

307
ALFABETISKT REGISTER
L Luftkonditionering .............. 24, 48
Luftspridning, mjuk .................. 47
Låsa inifrån .............................. 77
Låsbara hjulbultar .................. 179
Läslampor bak ......................... 94
Låsningsfria bromsar
(ABS) ................................... 117
Löpande kontroller ........ 172, 173
Löpande underhåll .................. 24
M Manuell
växellåda ..... 135, 136, 141, 173
Massagefunktion ..................... 62
Matt lack ................................ 204
Menyöversikt ......... 268, 292, 294
Miljö ................................... 24, 72
Monokrom
display ................. 282, 292, 294
Monokrom display C ............... 43
Montering av hjul ................... 179
Montering av lastbågar .......... 201
Motorer .......................... 207, 210
Motorhuv ............................... 162
Motorhuvsstötta ..................... 162
Motorolja ............................... 170
Motortabeller ......... 207, 210, 216
MP3 (CD) .............................. 285
Mugghållare .................... 99, 100
Multifunktionsdisplay ............... 43
Multifunktionsdisplay
(med bilradio) ........................ 45
Musikmediaspelare ............... 260
Myntfack .................................. 99
Mått ....................................... 217
Mätare ..................................... 26N Nackstöd bak .................... 63, 64
Nackstöd fram ................... 60, 61
Navigation ..................... 231, 232
Nivå, servostyrningsolja ........ 170
Nivå, tillsatsmedel diesel .... 171
Nivåer och
kontroller ..... 165, 167, 170, 171
Nollställning
av serviceindikatorn .............. 40
Nollställning av trippmätaren .... 42
Nyckel med
fjärrkontroll ................. 67-69, 72
Nödbromshjälp ...................... 117
Nödbromshjälp (AFU) ........... 117
Nödsamtal ..................... 114, 224
Nödsamtal med lokalisering ..... 224
O Oljefi lter ................................. 172
Oljemätsticka ................... 40, 170
Oljenivå ........................... 40, 170
Ominitialisering av fjärrkontrollen .... 71
Ominitialisering av
fönsterhissarna ...................... 75
Ominitialisering av takluckan ... 82
P Panoramaglastak .................... 83
Parkeringsbroms ... 126, 127, 173
Parkeringshjälp bak ............... 157
Parkeringsplatssensor ........... 155
Partikelfi lter ................... 171, 172
Positionsljus .... 86, 181, 185, 187
Programmerbar värmare
(Webasto) .............................. 56
Punktering ............................. 174
Påfyllning av bränsle ......... 84, 85R Radio ..................... 257, 258, 283
Ratt (inställning) ...................... 66
Rattlås ............................... 69, 70
Rattreglage ............................ 281
RCA-uttag ............................. 265
Regenerering
av partikelfi lter ..................... 172
Reglage för eluppvärmda
säten ..................................... 62
Reglage för fönsterhissar ........ 75
Reglage för panoramatakets
fördragsgardin ....................... 83
Reostat för instrumentbelysning ... 42
Reparationssats
vid punktering ...................... 174
Reservhjul ............................. 177
Reservöppningsreglage .......... 79
Reservreglage för dörrar ......... 78
Riskområden (uppdatering) ... 236
S Serviceindikator ................. 39, 40
Servicenivåer .................... 24, 40
Sidoblinkers ........................... 181
Sidokrockkuddar ........... 124, 125
Signalhorn ............................. 114
Skidlucka ................................. 98
Skyddsmatta ........................... 99
Skyltbelysning ....................... 189
Släpvagn ............................... 200
Snabbmenyer ........................ 230
Snål körning
(rekommendationer) .............. 24
Snöskydd .............................. 202
Solgardiner ............................ 100
Solskydd .................................. 98
Spak till elstyrd manuell
växellåda ............................ 137
