stop start CITROEN C5 2014 InstruktionsbÖcker (in Swedish)

INNEHÅLL
Blinkersljus 114
Varningsblinkers 114
Signalhorn 114
Assistans- eller nödsamtal 114
Däcktrycksvarnare 115
Bilens olika bromssystem 117
Säkerhetssystem 118
Säkerhetsbälten 119
Krockkuddar 122
VIII-SÄKERHET 11 4Î125
Parkeringsbroms 126
Elmanövrerad parkeringsbroms 127
Starthjälp i backe 134
Manuell växellåda 135
Växlingsindikator 136
Sexväxlad EGS-växellåda 137
Stop & Start 141
Automatlåda 144
Fast rattnavpanel 148
Fartbegränsare 150
Farthållare 152
Avåkningsvarnare 154
Parkeringsplatssensor 155
Parkeringshjälp 157
Backkamera (Tourer) 158
Elektroniskt styrd fjädring
"Hydraktiv III +" 159
IX - KÖRNING 126 Î160
Motorhuv 162
Bränslestopp (diesel) 164
Bensinmotorer 165
Dieselmotorer 167
Kontroll av nivåerna 170
Kontroller 172
X -KONTROLLER 161Î 173
Sats för provisorisk
däckreparation 174
Byta ett hjul 177
Byta en lampa 181
Byta en säkring 191
Batteri 196
Energisparläge 198
Bogsering av bilen 199
Dragkrok 200
Lastbågar 201
Snöskydd 202
Kylarskydd vid snöväder 203
Tillbehör 205
XI - PRAKTISK INFORMATION 174Î 206
Bensinmotorer 207
Vikter bensinfordon 208
Dieselmotorer 210
Vikter dieselfordon 212
Vikter dieselfordon för version N1
(Tourer) 216
Mått 217
Identifi ering av bilen 221
XII - TEKNISKA DATAA 207Î222
Nöd- eller assistanssamtal 223
eMyWay 225
Bilradio 279
XIII - LJUD OCHMULTIMEDIA 223 Î298
VISUELLT REGISTER299 Î 304
ALFABETISKT REGISTER 305 Î 309

4
SNABBGUIDE
PÅ UTSIDAN


Stop & Start

Det här systemet ställer tillfälligt mo-
torn i viloläge under de faser då bilen
står stilla (rött ljus, köbildning etc.).
Motorn startar automatiskt igen när
du vill köra iväg.
Stop & Start sänker bränsleförbruk-
ningen, minskar de förorenande ut-
släppen och har lägre ljudnivå när
bilen står stilla.

Avåkningsvarnare

Denna hjälpfunktion vid färd varnar
föraren om han eller hon ofrivilligt
överskrider den längsgående väg-
markeringen.
Parkeringshjälp med bild- och
ljudindikering

Utrustning som varnar om det fi nns
hinder framför eller bakom bilen.
Däcktrycksvarnare

Utrustning som kontrollerar att
däcktrycket är normalt under färd.
Adaptiva bi-xenonstrålkastare

Dessa strålkastare ger automatiskt
extra god sikt i kurvorna. Denna be-
lysning är kopplad till det statiska
kurvljuset, som förbättrar belysning-
en ytterligare i vägkorsningar och
vid parkeringsmanövrer.



141


89



154


157


115
Panoramaglastak (Tourer

)

Taket ger perfekta ljusförhållande i
kupén.

Taklucka av glas (Sedan

)

Taket ger dessutom bättre ventila-
tion i kupén.



82-83

8
SNABBGUIDE
FÖRARPLATS


1.
Reglage för fönsterhissar / spolning / barnlås.

2.
Minneslagring av förarsätets inställning.

3.
Öppning av motorhuven.

4.
Rattreglage:


- fartbegränsare

- farthållare

5.
Signalhorn.

6.
Reglage på ratten för ljud / multimedia.

7.
Förarkrockkudde.

8.
Vridreglage för navigering i ljud-/multimediasystem
och färddator.

9.
Luftmunstycke förare.

10.
Instrumenttavla.

11 .
Luftmunstycke förare.

12.
Reglage för Stop & Start-systemet.

13.
Torkarreglage / spolarreglage.

14.
Rattlås/tändningslås.

15.
Reglage för ESP / parkeringshjälp /
avåkningsvarnare.

16.
Reglage för inställning ratten.

17.
Krockkudde för knän.

18.
Förvaringsfack eller reglage för
programmeringsbar värme.
Lucka för åtkomst till säkringsbox.

19.
Reglage Check / billarm / P-platssensor.

20.
Reglage belysning / blinkers / röststyrning.

21.
Manuellt reglage för strålkastarinställning.

22
SNABBGUIDE
KÖRA SÄKERT


Stop & Start


Ställa motorn i STOP-läge
Kontrollampan "ECO"
tänds i
instrumenttavlan och motorn
ställer sig i standbyläge:


- med en
sexväxlad
EGS-

växel-
låda
: trampa på bromspedalen eller
ställ växelspaken i läge N
i hastig-
heter under 6 km/tim.
Ställa motorn i START-läge
Du kan när som helst koppla ur syste-
met genom att trycka på reglaget "ECO
OFF"
. Indikeringslampan på knappen
tänds.
Systemet återaktiveras automatiskt varje
gång motorn startas med nyckeln.
Före bränslepåfyllning och före alla
åtgärder i motorrummet måste tänd-
ningen stängas av med nyckeln. Kontrollampan "ECO"
släcks
och motorn startar om


- släpp upp bromspedalen med väx-
elspaken i läge A
eller M
,

- eller fl ytta växelspaken från läge N

till läge A
eller M
när bromspedalen
är uppsläppt,

- eller lägg i backväxeln.
I vissa särskilda fall kan STOP-läget
inte aktiveras. I så fall blinkar kontroll-
lampan "ECO"
i några sekunder och
släcks sedan.
I vissa särskilda fall kan START-läget
aktiveras automatiskt. I så fall blinkar
kontrollampan "ECO"
i några sekunder
och släcks sedan.


141




142

Urkoppling / återinkoppling



142

I
29
INSTRUMENTTAVLAN
FÄRDDATOR
System som ger dig momentan in-
formation om den sträcka du kör
(räckvidd, bränsleförbrukning...).



Visning av data
Nollställning av sträckan
Färddatorn visas på instrumenttav-
lans display.


)
Vrid på vridreglaget A
till vänster
om ratten, för att visa färddatorns
olika rubriker i tur och ordning:


- rubriken med realtidsinforma-
tion visas i området B
på in-
strumenttavlan, med:


●
räckvidd,

●
momentan förbrukning,

●
digital hastighetsvisning
eller tidräknaren i Stop &
Start-systemet.

- rubriken för sträcka "1"
visas
i området C
på instrumenttav-
lan, med:


●
körd sträcka,

●
bränsleförbrukning i genom-
snitt,

●
medelhastighet, för den för-
sta sträckan.



- rubriken för sträcka "2"
visas
i området C
på instrumenttav-
lan, med:


●
körd sträcka,

●
bränsleförbrukning i genom-
snitt,

●
medelhastighet, för den an-
dra sträckan.






)
När önskad sträcka visas trycker
du i mer än två sekunder på vrid-
reglaget till vänster på ratten.
Sträckorna "1"
och "2"
är obero-
ende av varandra och används på
samma sätt.
Sträcka "1"
kan till exempel använ-
das för dagliga och sträcka "2"
för
månatliga beräkningar.

I
30
INSTRUMENTTAVLAN






Några definitioner (färddator)


Räckvidd
(km eller miles)


Momentan bränsleförbrukning

(l/100 km eller km/l eller
mpg)

Medelförbrukning
(l/100 km eller km/l eller
mpg)

Medelhastighet
(km/tim eller mph)
Körd sträcka
(km eller miles)
Räckvidden anger hur många kilo-
meter du kan köra med bränslet du
har kvar i tanken, med hänsyn till
medelförbrukningen under de se-
nast körda kilometrarna.
Detta värde kan variera efter en
ändring i körsätt eller vägprofi l,
vilket kan leda till en betydande
ändring i den momentana förbruk-
ningen.
När det resterande bränslet räcker
till mindre än 30 km indikeras detta
med streck. Efter bränslepåfyllning av
minst 5 liter visas den omräknade kör-
sträckan om den överskrider 100 km.
Vid ihållande visning av streck i
stället för siffror bör du kontakta en
CITROËN-verkstad eller en annan
kvalifi cerad verkstad. Denna funktion ger information
fr.o.m. 30 km/tim. Grundar sig på medelförbrukningen
under de senaste sekunderna.
Grundar sig på medelförbrukningen
efter färddatorns senaste nollställ-
ning.
Beräkningen sker från färddatorns
senaste nollställning (med påslagen
tändning). Anger körsträckan sedan färddatorn
senast nollställdes.








Stop & Start-
systemets tidräknare
(minuter / sekunder eller
timmar / minuter)
Om din bil är försedd med Stop &
Start används en tidräknare för att
hålla reda på hur länge STOP-läget
varit aktiverat sammanlagt under
färden.
Räknaren nollställs varje gång tänd-
ningen slås till med nyckeln.

I
32
INSTRUMENTTAVLAN

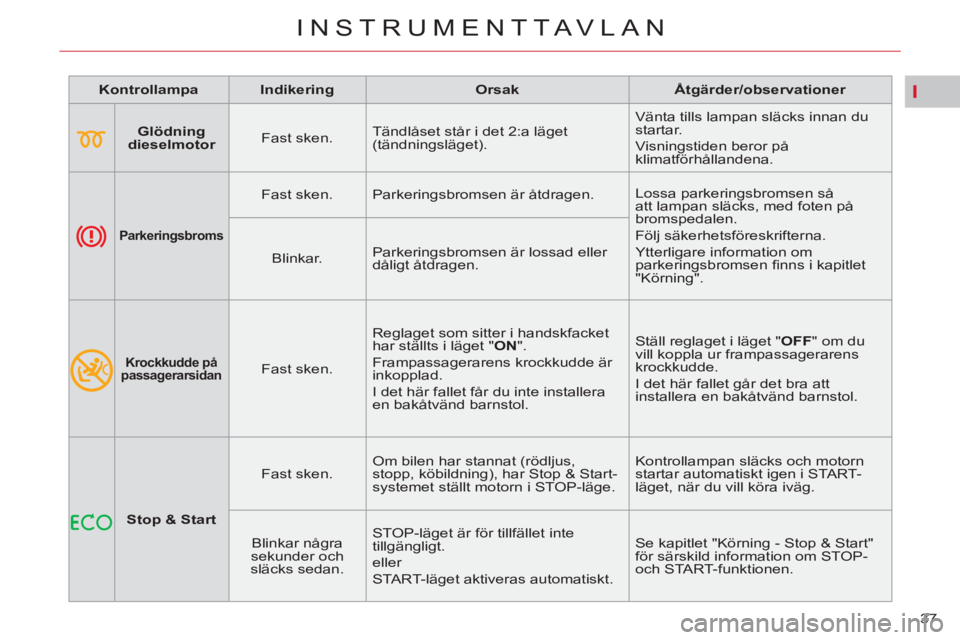

Kontrollampor

Visuella indikeringar som informerar föraren om att en avvikelse har uppstått
(varningslampa) eller att ett system satts igång (PÅ/AV-lampa).


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






STOP


Fast sken
tillsammans
med en annan
varningslampa. Berör det punkterade
hjulet, bromssystemet
eller temperaturen på
motorkylvätskan.
Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalifi cerad
verkstad.




Service


Tillfällig. Mindre avvikelser som
inte har någon specifi k
kontrollampa har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen, t.ex.:


- stängning av dörrarna, bagageluckan,
bakrutan eller motorhuven,

- batteriet i fjärrkontrollen,

- däcktrycket,

- igensättning av partikelfi ltret (diesel).
Kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om andra
avvikelser uppstår.

Fast sken. Större avvikelse som inte har
någon specifi k kontrollampa
har uppstått. Identifi era avvikelsen genom att läsa
meddelandet som visas på displayen och
kontakta alltid en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.
Vid påslagning av tändningen
Vissa varningslampor lyser i några sekunder vid påslagning av tändningen.
Dessa lampor bör släckas så fort motorn startas.
Ta reda på vad varningslampan i fråga betyder om någon av dem fortsätter att
lysa, innan du kör iväg.

Tillhörande varningar
Då vissa lampor lyser med fast sken eller blinkar kan de åtföljas av en ljudsignal
och ett meddelande på displayen.
Varningslampor
Om någon av följande lampor tänds
med motorn i gång eller under färd be-
tyder det att en avvikelse har uppstått,
som kräver en åtgärd från förarens
sida.
När en varningslampa tänds åtföljs
den alltid av ett meddelande, som
hjälper dig att identifi era felet.

Tveka inte att kontakta en CITROËN-verkstad eller en annan kvalifi cerad
verkstad om det uppstår problem.

I
35
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Låg
bränslenivå


Fast sken Första gången den tänds
återstår ca 5 liter bränsle
i
tanken. Det är nödvändigt att tanka bilen för att
undvika bränslestopp.
Den här lampan tänds varje gång
tändningen slås till, så länge du inte fyllt
på tillräckligt med bränsle.
Tankens volym: 71 liter.
Kör aldrig tills tanken är helt tom,
det kan skada avgasrenings- och
insprutningssystemet.






Maximal
kylvätsketemperatur


Fast rött sken. Temperaturen i kylsystemet är
för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov
på kylarvätska.
Vänd dig till en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om problemet
kvarstår.






Batteriladdning



Fast sken. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn
startar.
Om den inte gör det bör du kontakta
en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.

+



Bältespåminnare



Fast sken.

Förarens och/eller fram-/
bakpassagerarens bälte är inte
fastspänt.
Dra fram bältet och skjut in låstungan i
bälteslåset.


Ej
faststpända
bälten


Fast sken,
åtföljt av att
bältespåminnarens
lampa tänds De punkter som tänds representerar de
platser i bilen där bältet inte är fastspänt.
De tänds:


- med fast ljus i ca 30 sekunder när bilen
startas,

- med fast ljus mellan 0 och 20 km/tim
under färd,

- med blinkande ljus över 20 km/tim,
samtidigt som en ljudsignal hörs i
ca 120 sekunder.

I
37
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Glödning
dieselmotor


Fast sken. Tändlåset står i det 2:a läget
(tändningsläget). Vänta tills lampan släcks innan du
startar.
Visningstiden beror på
klimatförhållandena.






Parkeringsbroms



Fast sken. Parkeringsbromsen är åtdragen. Lossa parkeringsbromsen så
att lampan släcks, med foten på
bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".
Blinkar. Parkeringsbromsen är lossad eller
dåligt åtdragen.





Krockkudde på
passagerarsidan

Fast sken. Reglaget som sitter i handskfacket
har ställts i läget " ON
".
Frampassagerarens krockkudde är
inkopplad.
I det här fallet får du inte installera
en bakåtvänd barnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att
installera en bakåtvänd barnstol.


Stop & Start


Fast sken. Om bilen har stannat (rödljus,
stopp, köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn
startar automatiskt igen i START-
läget, när du vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Se kapitlet "Körning - Stop & Start"
för särskild information om STOP-
och START-funktionen.

III
51
KOMFORT
Funktionsläget "borttagning av
imma" styr temperaturen, luftfl ödet
och friskluftsintaget och fördelar
ventilationsluften mot vindrutan och
sidorutorna fram.
Om du växlar till manuellt läge av-
bryts funktionen "borttagning av
imma". Läget bör kopplas ur för att
kupéluften ska förnyas och borttag-
ningen av imma ska fungera.
När rutorna är klara och isfria kan du
med en ny tryckning på reglage 1
gå
tillbaka till " AUTO"
-läget.


)
Tryck på reglage 7

med motorn i gång
för att aktivera bakru-
tans och sidospeglar-
nas defrosterfunktion.
Kontrollampan tänds.
7. Borttagning av is och imma bak
Den eluppvärmda bakrutan har ett
funktionsläge som är fristående från
luftkonditioneringen.
8. Friskluftsintag / återcirkulation
av kupéluft
Med denna funktion kan du ute-
stänga obehagliga lukter.


- Vid kallstarter ökas luftfl ödet
gradvis till sin optimala nivå
för att undvika för stor sprid-
ning av kall luft.

- När du slår dig ned i bilen
efter ett längre eller kortare
stopp och temperaturen i ku-
pén skiljer sig mycket från den
önskade, tjänar det inget till
att ändra den visade tempera-
turen för att snabbare uppnå
önskad komfort. Systemet an-
vänder automatiskt maximal
prestanda, för att snabbast
möjligt kompensera för tem-
peraturskillnaden.

- Kondensvattnet från klimatan-
läggningen töms ut genom en
särskild öppning under bilen.
En vattenpöl kan därför bildas
under bilen när den står stilla.

- Oavsett årstid är luftkonditio-
neringen användbar när det är
kallt ute, eftersom den tar bort
luftfuktighet och imma. Undvik
att köra för länge med luftkon-
ditioneringen avstängd.

Defrosterfunktionen återupptas nästa
gång motorn startas.
Stäng av borttagningen av is på
bakrutan och sidospeglarna så fort
du anser att du kan, eftersom en låg
elförbrukning även minskar bränsle-
förbrukningen.
)
Tryck på reglage 8

för att styra luftinta-
get. Kontrollampan
tänds:






Om bilen har Stop & Start är STOP-
läget inte tillgängligt så länge som
borttagningen av imma är aktiverad. Funktionen stängs av automatiskt
för att undvika för hög elförbrukning
och beroende på utetemperaturen.
Den kan även avbrytas genom en
ny tryckning på reglage 7
eller ge-
nom att stänga av motorn.
Reglaget bör kopplas ur så snart
som möjligt, för att släppa in frisk
luft i kupén och för att undvika
imbildning.



Du kan spara AC-inställningar-
na i minnet. Läs under rubriken
"Spara förarsätets inställningar i
minnet".
