CITROEN C5 2014 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.06 MB

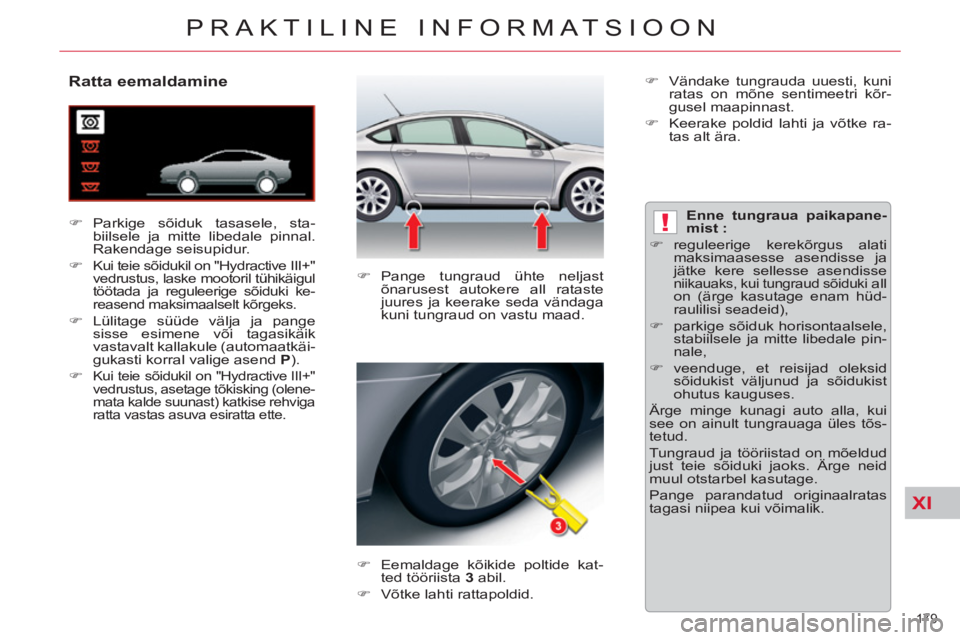

Page 181 of 333
XI
!
179
PRAKTILINE INFORMATSIOON
Ratta eemaldamine
)
Parkige sõiduk tasasele, sta-
biilsele ja mitte libedale pinnal.
Rakendage seisupidur.
)
Kui teie sõidukil on "Hydractive III+"
vedrustus, laske mootoril tühikäigul
töötada ja reguleerige sõiduki ke-
reasend maksimaalselt kõrgeks.
)
Lülitage süüde välja ja pange
sisse esimene või tagasikäik
vastavalt kallakule (automaatkäi-
gukasti korral valige asend P
).
)
Kui teie sõidukil on "Hydractive III+"
vedrustus, asetage tõkisking (olene-
mata kalde suunast) katkise rehviga
ratta vastas asuva esiratta ette.
)
Pange tungraud ühte neljast
õnarusest autokere all rataste
juures ja keerake seda vändaga
kuni tungraud on vastu maad.
)
Eemaldage kõikide poltide kat-
ted tööriista 3
abil.
)
Võtke lahti rattapoldid.
Enne tungraua paikapane-
mist :
)
reguleerige kerekõrgus alati
maksimaasesse asendisse ja
jätke kere sellesse asendisse niikauaks, kui tungraud sõiduki all
on (ärge kasutage enam hüd-
raulilisi seadeid),
)
parkige sõiduk horisontaalsele,
stabiilsele ja mitte libedale pin-
nale,
)
veenduge, et reisijad oleksid
sõidukist väljunud ja sõidukist
ohutus kauguses.
Ärge minge kunagi auto alla, kui
see on ainult tungrauaga üles tõs-
tetud.
Tungraud ja tööriistad on mõeldud
just teie sõiduki jaoks. Ärge neid
muul otstarbel kasutage.
Pange parandatud originaalratas
tagasi niipea kui võimalik.
)
Vändake tungrauda uuesti, kuni
ratas on mõne sentimeetri kõr-
gusel maapinnast.
)
Keerake poldid lahti ja võtke ra-
tas alt ära.

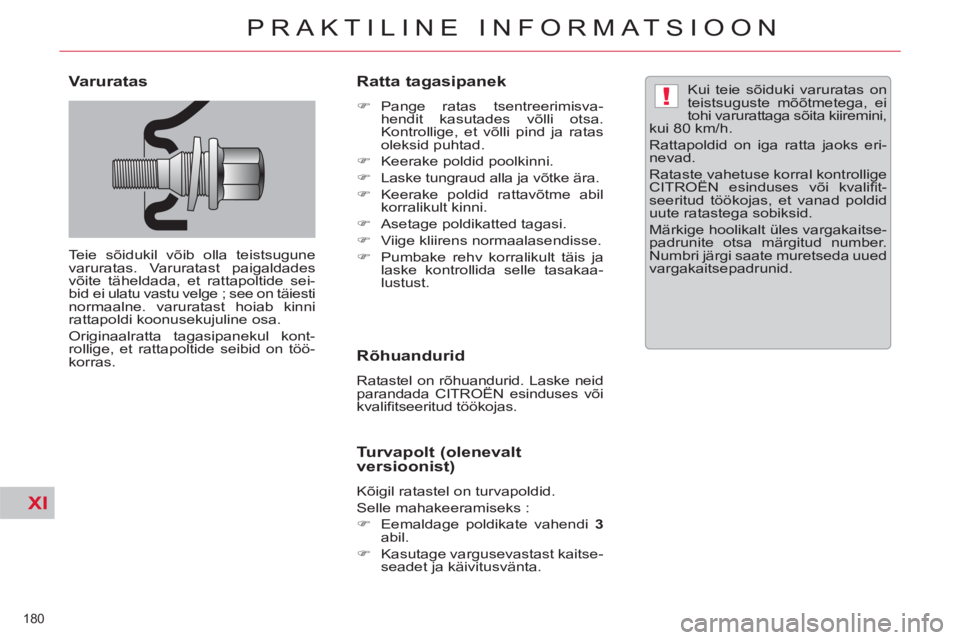

Page 182 of 333
XI
!
180
PRAKTILINE INFORMATSIOON
Varuratas
Teie sõidukil võib olla teistsugune
varuratas. Varuratast paigaldades
võite täheldada, et rattapoltide sei-
bid ei ulatu vastu velge ; see on täiesti
normaalne. varuratast hoiab kinni
rattapoldi koonusekujuline osa.
Originaalratta tagasipanekul kont-
rollige, et rattapoltide seibid on töö-
korras.
Ratta tagasipanek
)
Pange ratas tsentreerimisva-
hendit kasutades võlli otsa.
Kontrollige, et võlli pind ja ratas
oleksid puhtad.
)
Keerake poldid poolkinni.
)
Laske tungraud alla ja võtke ära.
)
Keerake poldid rattavõtme abil
korralikult kinni.
)
Asetage poldikatted tagasi.
)
Viige kliirens normaalasendisse.
)
Pumbake rehv korralikult täis ja
laske kontrollida selle tasakaa-
lustust.
Rõhuandurid
Ratastel on rõhuandurid. Laske neid
parandada CITROËN esinduses või
kvalifi tseeritud töökojas.
Turvapolt (olenevalt
versioonist)
Kõigil ratastel on turvapoldid.
Selle mahakeeramiseks :
)
Eemaldage poldikate vahendi 3
abil.
)
Kasutage vargusevastast kaitse-
seadet ja käivitusvänta.
Kui teie sõiduki varuratas on
teistsuguste mõõtmetega, ei
tohi varurattaga sõita kiiremini,
kui 80 km/h.
Rattapoldid on iga ratta jaoks eri-
nevad .
Rataste vahetuse korral kontrollige
CITROËN esinduses või kvalifi t-
seeritud töökojas, et vanad poldid
uute ratastega sobiksid.
Märkige hoolikalt üles vargakaitse-
padrunite otsa märgitud number.
Numbri järgi saate muretseda uued
vargakaitsepadrunid.

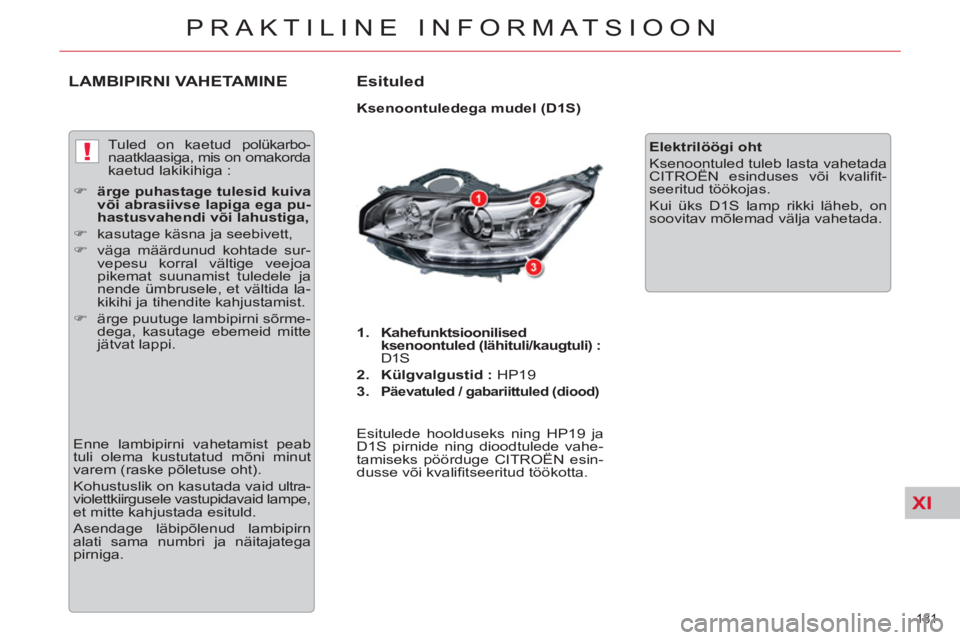

Page 183 of 333
XI
!
181
PRAKTILINE INFORMATSIOON
LAMBIPIRNI VAHETAMINE
Esituled
Ksenoontuledega mudel (D1S)
1.
Kahefunktsioonilised
ksenoontuled (lähituli/kaugtuli) :
D1S
2.
Külgvalgustid :
HP19
3.
Päevatuled / gabariittuled (diood)
Esitulede hoolduseks ning HP19 ja
D1S pirnide ning dioodtulede vahe-
tamiseks pöörduge CITROËN esin-
dusse või kvalifi tseeritud töökotta.
Elektrilöögi oht
Ksenoontuled tuleb lasta vahetada
CITROËN esinduses või kvalifi t-
seeritud töökojas.
Kui üks D1S lamp rikki läheb, on
soovitav mõlemad välja vahetada. Tuled on kaetud polükarbo-
naatklaasiga, mis on omakorda
kaetud lakikihiga :
)
ärge puhastage tulesid kuiva
või abrasiivse lapiga ega pu-
hastusvahendi või lahustiga,
)
kasutage käsna ja seebivett,
)
väga määrdunud kohtade sur-
vepesu korral vältige veejoa
pikemat suunamist tuledele ja
nende ümbrusele, et vältida la-
kikihi ja tihendite kahjustamist.
)
ärge puutuge lambipirni sõrme-
dega, kasutage ebemeid mitte
jätvat lappi.
Enne lambipirni vahetamist peab
tuli olema kustutatud mõni minut
varem (raske põletuse oht).
Kohustuslik on kasutada vaid ultra-
violettkiirgusele vastupidavaid lampe,
et mitte kahjustada esituld.
Asendage läbipõlenud lambipirn
alati sama numbri ja näitajatega
pirniga.

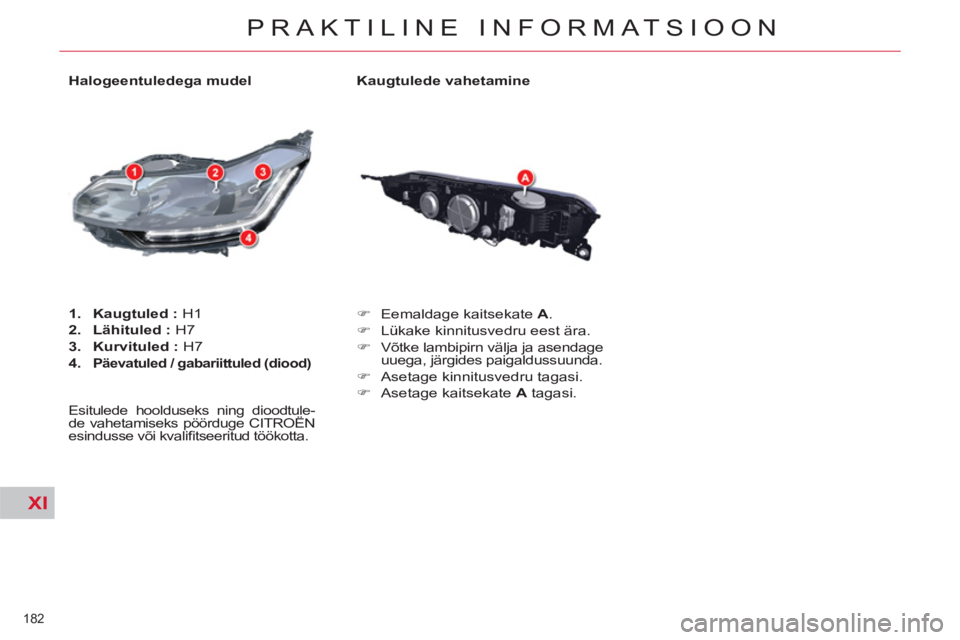

Page 184 of 333
XI
182
PRAKTILINE INFORMATSIOON
Kaugtulede vahetamine
)
Eemaldage kaitsekate A
.
)
Lükake kinnitusvedru eest ära.
)
Võtke lambipirn välja ja asendage
uuega, järgides paigaldussuunda.
)
Asetage kinnitusvedru tagasi.
)
Asetage kaitsekate A
tagasi.
Halogeentuledega mudel
1.
Kaugtuled :
H1
2.
Lähituled :
H7
3.
Kurvituled :
H7
4.
Päevatuled / gabariittuled (diood)
Esitulede hoolduseks ning dioodtule-
de vahetamiseks pöörduge CITROËN
esindusse või kvalifi tseeritud töökotta.
Page 185 of 333
XI
183
PRAKTILINE INFORMATSIOON

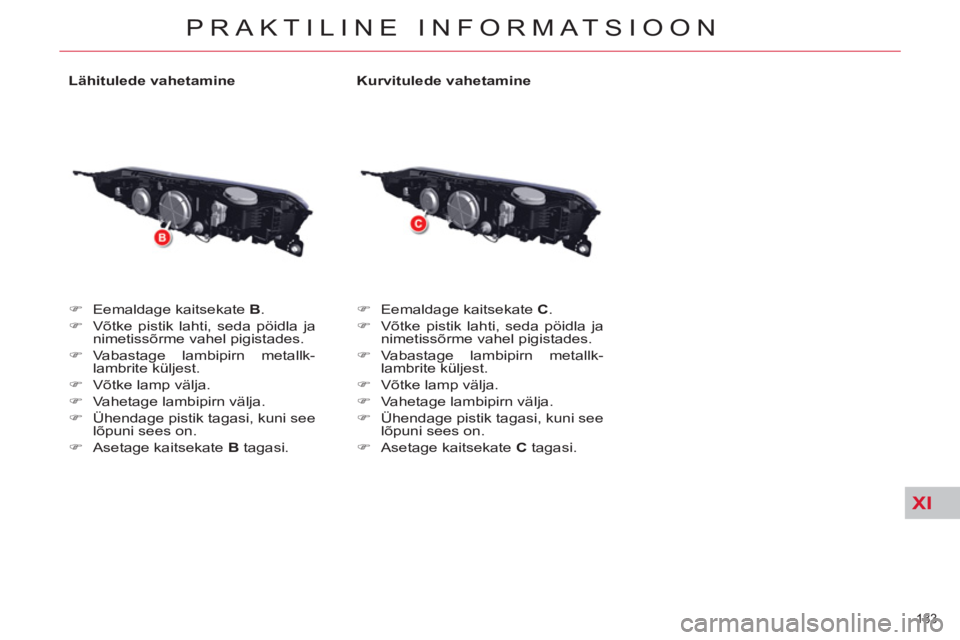

Lähitulede vahetamine
)
Eemaldage kaitsekate B
.
)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
)
Vabastage lambipirn metallk-
lambrite küljest.
)
Võtke lamp välja.
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi, kuni see
lõpuni sees on.
)
Asetage kaitsekate B
tagasi.
Kurvitulede vahetamine
)
Eemaldage kaitsekate C
.
)
Võtke pistik lahti, seda pöidla ja
nimetissõrme vahel pigistades.
)
Vabastage lambipirn metallk-
lambrite küljest.
)
Võtke lamp välja.
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi, kuni see
lõpuni sees on.
)
Asetage kaitsekate C
tagasi.

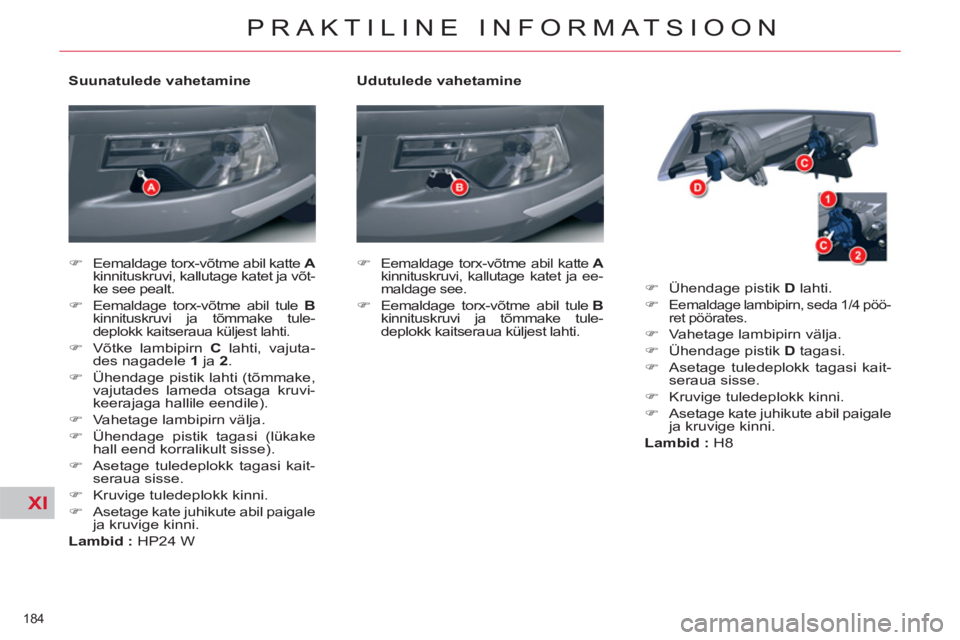

Page 186 of 333
XI
184
PRAKTILINE INFORMATSIOON
Udutulede vahetamine
)
Eemaldage torx-võtme abil katte A
kinnituskruvi, kallutage katet ja ee-
maldage see.
)
Eemaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tule-
deplokk kaitseraua küljest lahti.
)
Ühendage pistik D
lahti.
)
Eemaldage lambipirn, seda 1/4 pöö-
ret pöörates.
)
Vahetage lambipirn välja.
)
Ühendage pistik D
tagasi.
)
Asetage tuledeplokk tagasi kait-
seraua sisse.
)
Kruvige tuledeplokk kinni.
)
Asetage kate juhikute abil paigale
ja kruvige kinni.
Lambid :
H8
Suunatulede vahetamine
)
Eemaldage torx-võtme abil katte A
kinnituskruvi, kallutage katet ja võt-
ke see pealt.
)
Eemaldage torx-võtme abil tule B
kinnituskruvi ja tõmmake tule-
deplokk kaitseraua küljest lahti.
)
Võtke lambipirn C
lahti, vajuta-
des nagadele 1
ja 2
.
)
Ühendage pistik lahti (tõmmake,
vajutades lameda otsaga kruvi-
keerajaga hallile eendile).
)
Vahetage lambipirn välja.
)
Ühendage pistik tagasi (lükake
hall eend korralikult sisse).
)
Asetage tuledeplokk tagasi kait-
seraua sisse.
)
Kruvige tuledeplokk kinni.
)
Asetage kate juhikute abil paigale
ja kruvige kinni.
Lambid :
HP24 W

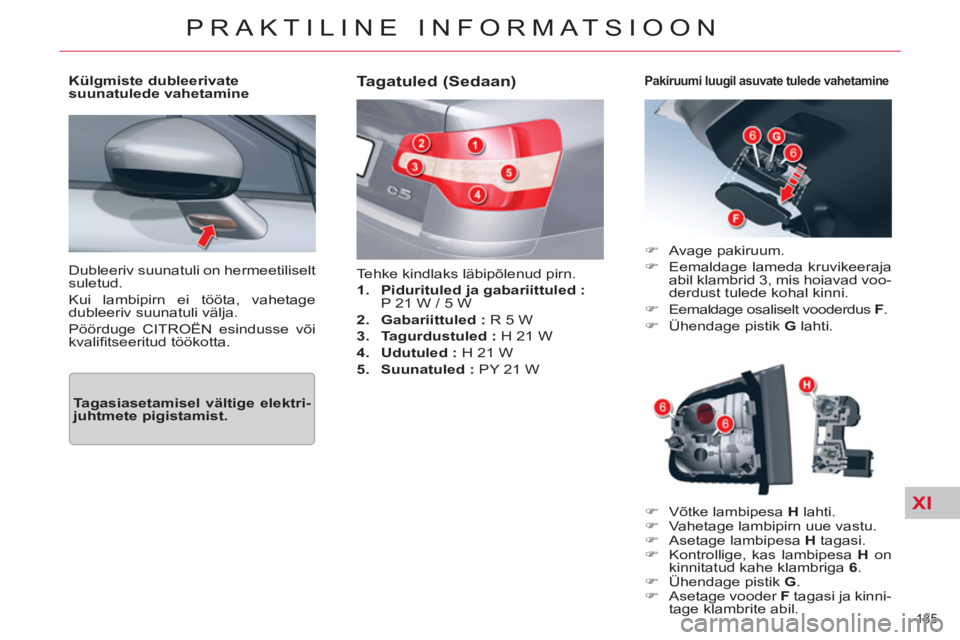

Page 187 of 333
XI
185
PRAKTILINE INFORMATSIOON
Dubleeriv suunatuli on hermeetiliselt
suletud.
Kui lambipirn ei tööta, vahetage
dubleeriv suunatuli välja.
Pöörduge CITROËN esindusse või
kvalifi tseeritud töökotta.
Külgmiste dubleerivate
suunatulede vahetamine
Tagatuled (Sedaan)
Tehke kindlaks läbipõlenud pirn.
1.
Pidurituled ja gabariittuled :
P 21 W / 5 W
2.
Gabariittuled :
R 5 W
3.
Tagurdustuled :
H 21 W
4.
Udutuled :
H 21 W
5.
Suunatuled :
PY 21 W
)
Avage pakiruum.
)
Eemaldage lameda kruvikeeraja
abil klambrid 3, mis hoiavad voo-
derdust tulede kohal kinni.
)
Eemaldage osaliselt vooderdus F
.
)
Ühendage pistik G
lahti.
Pakiruumi luugil asuvate tulede vahetamine
)
Võtke lambipesa H
lahti.
)
Vahetage lambipirn uue vastu.
)
Asetage lambipesa H
tagasi.
)
Kontrollige, kas lambipesa H
on
kinnitatud kahe klambriga 6
.
)
Ühendage pistik G
.
)
Asetage vooder F
tagasi ja kinni-
tage klambrite abil.
Tagasiasetamisel vältige elektri-
juhtmete pigistamist.
Page 188 of 333
XI
186
PRAKTILINE INFORMATSIOON

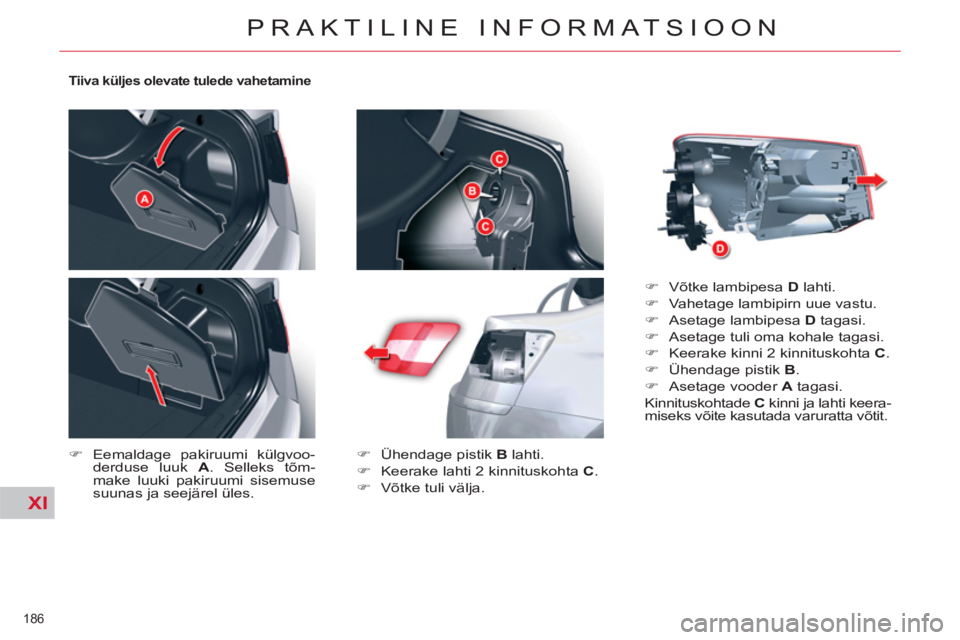

Tiiva küljes olevate tulede vahetamine
)
Eemaldage pakiruumi külgvoo-
derduse luuk A
. Selleks tõm-
make luuki pakiruumi sisemuse
suunas ja seejärel üles.
)
Ühendage pistik B
lahti.
)
Keerake lahti 2 kinnituskohta C
.
)
Võtke tuli välja.
)
Võtke lambipesa D
lahti.
)
Vahetage lambipirn uue vastu.
)
Asetage lambipesa D
tagasi.
)
Asetage tuli oma kohale tagasi.
)
Keerake kinni 2 kinnituskohta C
.
)
Ühendage pistik B
.
)
Asetage vooder A
tagasi.
Kinnituskohtade C
kinni ja lahti keera-
miseks võite kasutada varuratta võtit.

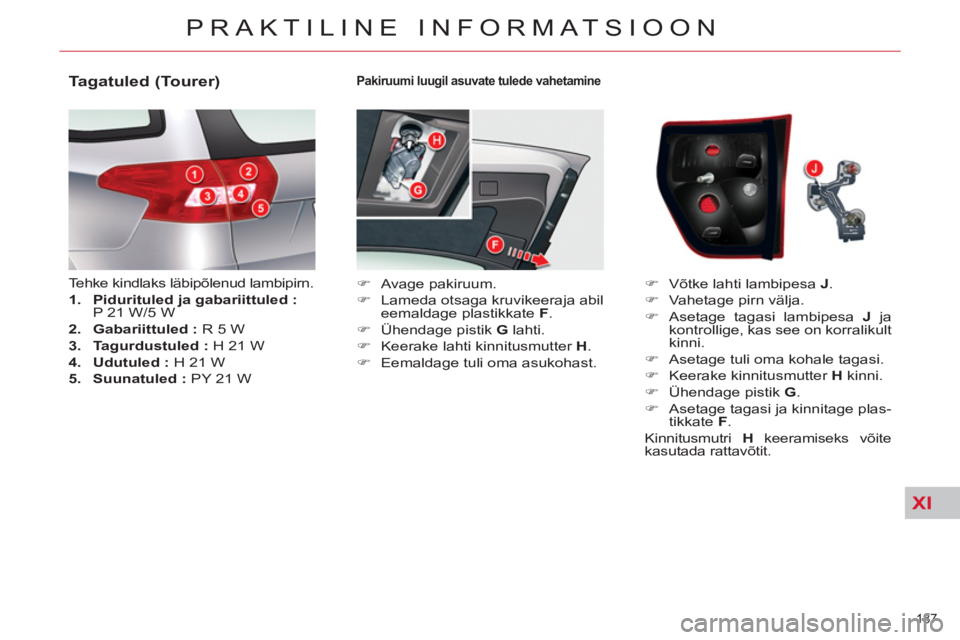

Page 189 of 333
XI
187
PRAKTILINE INFORMATSIOON
Pakiruumi luugil asuvate tulede vahetamine
)
Avage pakiruum.
)
Lameda otsaga kruvikeeraja abil
eemaldage plastikkate F
.
)
Ühendage pistik G
lahti.
)
Keerake lahti kinnitusmutter H
.
)
Eemaldage tuli oma asukohast.
Tagatuled (Tourer)
Tehke kindlaks läbipõlenud lambipirn.
1.
Pidurituled ja gabariittuled :
P 21 W/5 W
2.
Gabariittuled :
R 5 W
3.
Tagurdustuled :
H 21 W
4.
Udutuled :
H 21 W
5.
Suunatuled :
PY 21 W
)
Võtke lahti lambipesa J
.
)
Vahetage pirn välja.
)
Asetage tagasi lambipesa J
ja
kontrollige, kas see on korralikult
kinni.
)
Asetage tuli oma kohale tagasi.
)
Keerake kinnitusmutter H
kinni.
)
Ühendage pistik G
.
)
Asetage tagasi ja kinnitage plas-
tikkate F
.
Kinnitusmutri H
keeramiseks võite
kasutada rattavõtit.

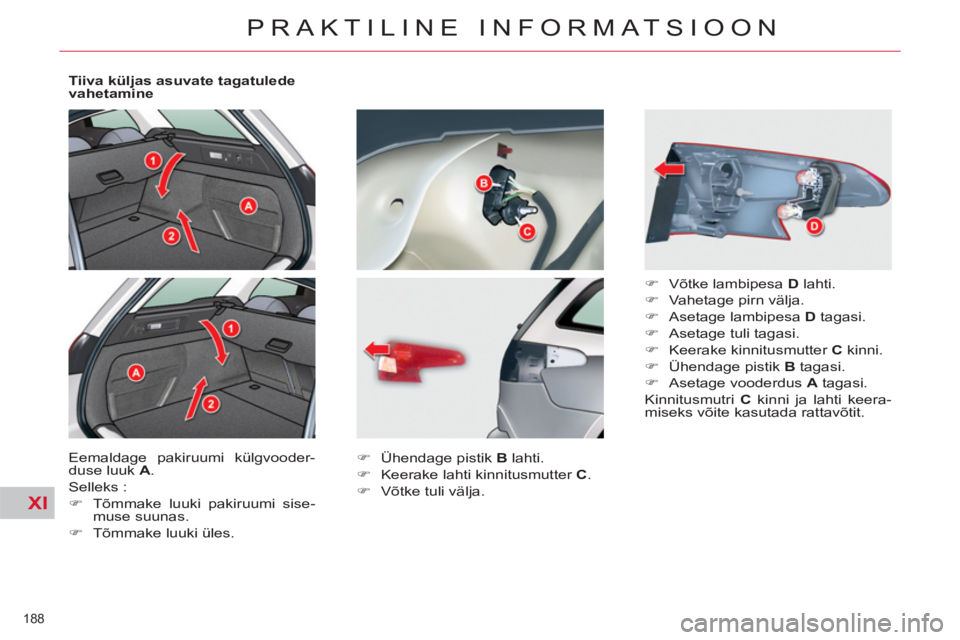

Page 190 of 333
XI
188
PRAKTILINE INFORMATSIOON
Tiiva küljas asuvate tagatulede
vahetamine
Eemaldage pakiruumi külgvooder-
duse luuk A
.
Selleks :
)
Tõmmake luuki pakiruumi sise-
muse suunas.
)
Tõmmake luuki üles.
)
Ühendage pistik B
lahti.
)
Keerake lahti kinnitusmutter C
.
)
Võtke tuli välja.
)
Võtke lambipesa D
lahti.
)
Vahetage pirn välja.
)
Asetage lambipesa D
tagasi.
)
Asetage tuli tagasi.
)
Keerake kinnitusmutter C
kinni.
)
Ühendage pistik B
tagasi.
)
Asetage vooderdus A
tagasi.
Kinnitusmutri C
kinni ja lahti keera-
miseks võite kasutada rattavõtit.
