Page 141 of 333
IX
139
AJAMINEN
Vaihteiden siirto käsin
Tämän hetkellisen vaihteen siirron
kuljettaja voi suorittaa esimerkiksi
ohitustilanteessa, vaihteisto pysyy
automaattisessa toimintatilassa.
)
Käytä (+) tai (-) -kytkintä (ohjaus-
pyörän alla).
Vaihteisto kytkee kuljettajan valitseman
vaihteen, jos moottorin käyntinopeus
sallii sen.
Jos kytkimiä ei käytetä hetkeen,
vaihteisto palautuu automaattiseen
toimintatilaan.
)
Vie valitsin asentoon A
.
Vaihteisto valitsee jatkuvasti sopivim-
man vaihteen seuraavien tekijöiden
perusteella:
- ajotapa
- tien profi ili
- auton kuorma.
Automaattinen toimintatila
Kun haluat kiihtyvyyden olevan mah-
dollisimman hyvä, kuten esimerkiksi
ohitettaessa, paina voimakkaasti
kaasupoljinta vastekohdan yli.
)
Vie valitsin asentoon M
.
Käsivalintainen toimintatila
Kiihdytettäessä voimakkaasti vaih-
teisto ei kytkeydy suuremmalle
vaihteelle ilman, että kuljettaja
käyttää ohjauspyörän alla olevia
kytkimiä.
Kun auto on liikkeellä, älä koskaan
valitse vapaa-asentoa N
.
Kytke peruutusvaihde R
ainoas-
taan, kun auto on pysähdyksissä ja
kun pidät jalkaa jarrupolkimella.
Vaihteensiirtokäskyt toteutetaan vain,
jos auton käyntinopeus sallii sen.
Jalan nosto kaasupolkimelta ei ole
tarpeen vaihteensiirtojen aikana.
Jarrutettaessa tai hidastettaessa
vaihteisto vaihtaa automaattisesti
pienemmälle vaihteelle, jotta vaih-
teensiirto voidaan suorittaa.
SPORT
-ohjelma ei ole toiminnassa
käsivalintaisessa tilassa.
Page 142 of 333
IX
!
140
AJAMINEN
Kun auto on paikallaan mootto-
rin käydessä, vaihteenvalitsin on
ehdottomasti siirrettävä vapaalle
asentoon N
.
Aina ennen kuin moottoritilassa
tehdään toimenpiteitä, tarkista,
että vaihteenvalitsin on vapaa-
asennossa N
ja seisontajarru on
kiristetty.
SPORT-ohjelma
Auton pysäyttäminen
Ennen kuin sammutat moottorin,
voit tehdä seuraavia valintoja:
- siirtää vivun asentoon N
, jolloin
vaihteisto kytkeytyy vapaalle
- jättää kytkettynä olevan vaihteen
päälle. Tässä tapauksessa autoa
ei voi siirtää.
Molemmissa tapauksissa on ehdot-
tomasti kiristettävä seisontajarru,
ellei sitä ole ohjelmoitu automaatti-
seen toimintatilaan.
Toimintahäiriö
Jos AUTO
-osoitus vilkkuu sytytys-
virran ollessa kytkettynä, ja samalla
kuuluu merkkiääni ja monitoiminäyt-
töön tulee viesti, vaihteistossa on
toimintahäiriö.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetussa korjaa-
mossa.
)
Valitsin asentoon A
ja moottori
käy, paina S-
painiketta SPORT
-
ohjelman aktivoimiseksi, jolloin
voit ajaa dynaamisemmin.
S
tulee näkyviin mittaristoon.
)
Paina uudelleen painiketta S,
niin ohjelma kytkeytyy pois toi-
minnasta.
S
katoaa mittariston näytöltä.
Paina ehdottomasti jarrupoljinta
moottorin käynnistyksen ajan.
Aina pysäköityäsi kiristä ehdotto-
masti seisontajarru, jotta auto pysyy
paikallaan, ellei seisontajarru ole
ohjelmoitu automaattiseen toiminta-
tilaan.
Page 143 of 333
IX!
141
AJAMINEN
STOP & START
Stop & Start -järjestelmä asettaa
moottorin hetkeksi valmiustilaan -
STOP-tilaan - silloin, kun auto
pysähtyy liikenteessä (punaiset
liikennevalot, liikenneruuhkat jne).
Moottori käynnistyy jälleen auto-
maattisesti - START-tilassa - heti,
kun autolla lähdetään liikkeelle.
Uudelleenkäynnistys tapahtuu välit-
tömästi, nopeasti ja äänettömästi.
Stop & Start -järjestelmä sopii täydelli-
sesti kaupunkiajoon, sillä se vähentää
polttoaineen kulutusta, pakokaasu-
päästöjä sekä äänisaastetta silloin,
kun auto on paikoillaan.
Toiminta
- automatisoidussa BMP-vaih-
teistossa
ajonopeuden olles-
sa alle 8 km/h, paina jarrupoljin
pohjaan tai siirrä aluevalitsin
asentoon N
.
Moottorin siirtyminen
STOP-tilaan
Merkkivalo "ECO"
syttyy
mittaristoon ja moottori aset-
tuu valmiustilaan: Jos autosi on varustettu
aikalaskurilla, se laskee
yhteen STOP-vaiheisiin
käytetyn ajan ajomatkan
kuluessa. Laite nollautuu aina, kun
sytytysvirta kytketään avaimella.
Mukavuussyistä, pysäköitäessä
STOP-tila ei kytkeydy päälle pe-
ruutusvaihteesta poissiirtymistä
seuraavan muutaman sekunnin
aikana.
STOP-tila ei muuta auton toimintoja,
kuten jarrutusta, ohjaustehostusta
jne.
Älä koskaan täytä polttoaine-
säiliötä silloin, kun moottori on
STOP-tilassa. Katkaise sytytysvirta
aina ehdottomasti virta-avaimella.
Erityistilanteet: STOP-tila ei ole
käytössä
Tässä tapauksessa merkkivalo
"ECO"
vilkkuu muutaman se-
kunnin ajan ja sammuu sitten.
Tämä toiminta on aivan normaalia.
STOP-tila ei kytkeydy päälle, koska:
- kuljettajan ovi on auki
- kuljettajan turvavyö on avattu luki-
tuksesta
- ajonopeus ei ole ylittänyt 10 km/h
siitä, kun moottori viimeksi käyn-
nistettiin avaimella
- sähköinen seisontajarru on kiris-
tetty tai sitä kiristetään
- lämpötilan ylläpito matkustamos-
sa vaatii niin
- huurteenpoisto on aktivoitu
- tietyt hetkelliset olosuhteet (akun
lataus, moottorin lämpötila, jar-
rutehostin, ulkolämpötila jne.)
vaativat niin, jotta järjestelmä
voidaan tarkastaa.
Page 144 of 333
IX
142
AJAMINEN
- aluevalitsin asennossa A
tai M
,
päästä jarrupoljin
- tai aluevalitsin asennossa N
ja
jarrupoljin päästettynä, siirrä va-
litsin asentoon A
tai M
- tai kytke peruutusvaihde.
Moottorin siirtyminen
START-tilaan
Automatisoidussa vaihteistos-
sa
merkkivalo "ECO"
sammuu
ja moottori käynnistyy jälleen:
Erityistilanteet: START-tila
kytkeytyy automaattisesti
Tässä tapauksessa merkkivalo
"ECO"
vilkkuu muutaman se-
kunnin ajan ja sammuu sitten.
Tämä toiminta on aivan normaalia.
START-tila kytkeytyy automaattisesti,
koska:
- kuljettajan ovi on auki
- kuljettajan turvavyö on avattu lu-
kituksesta
- ajonopeus ylittää 11 km/h BMP-
vaihteistossa
- sähköinen seisontajarru kiristyy
- tietyt hetkelliset olosuhteet (akun
lataus, moottorin lämpötila, jarru-
tehostin, ilmastointilaitteen säädöt
jne.) vaativat niin, jotta järjestelmä
tai auto voidaan tarkastaa. Milloin tahansa painamalla painiketta
"ECO OFF"
järjestelmän voi kytkeä
pois toiminnasta.
Osoitukseksi poiskytkennästä painik-
keen merkkivalo syttyy ja näyttöruutuun
tulee viesti.
Kytkeminen pois toiminnasta
Jos poiskytkentä on tapahtunut
STOP-tilan aikana, moottori käyn-
nistyy välittömästi uudelleen.
Järjestelmä aktivoituu uudelleen
automaattisesti aina, kun moottori
käynnistetään avaimella.
Kytkeminen uudelleen
toimintaan
Paina uudelleen painiketta "ECO
OFF"
.
Järjestelmä on jälleen aktiivinen,
painikkeen merkkivalo sammuu ja
näyttöön ilmestyy viesti.
Page 145 of 333
IX
!
!
143
AJAMINEN

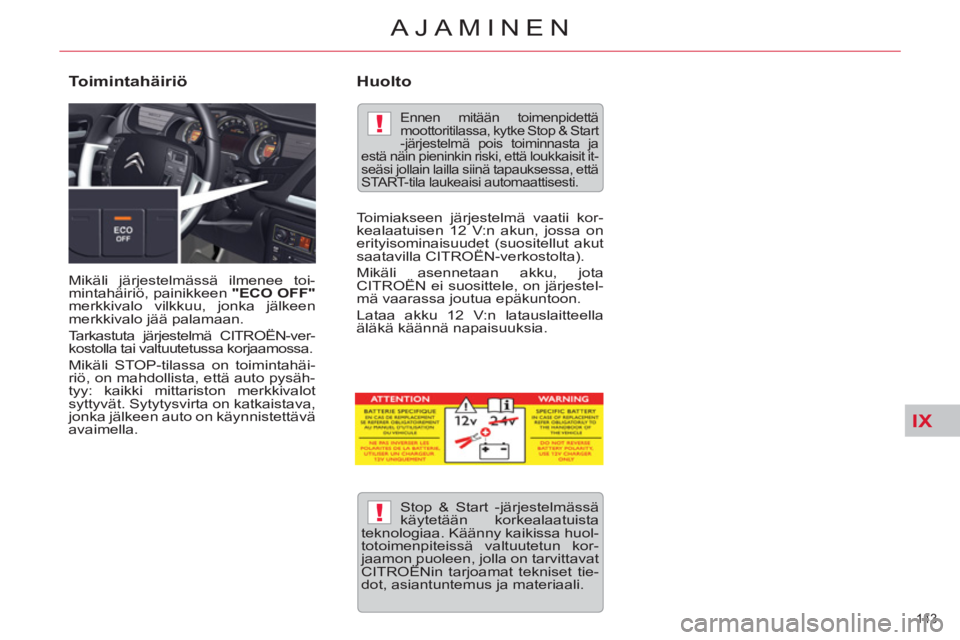

Mikäli järjestelmässä ilmenee toi-
mintahäiriö, painikkeen "ECO OFF"
merkkivalo vilkkuu, jonka jälkeen
merkkivalo jää palamaan.
Tarkastuta järjestelmä CITROËN-ver-
kostolla tai valtuutetussa korjaamossa.
Mikäli STOP-tilassa on toimintahäi-
riö, on mahdollista, että auto pysäh-
tyy: kaikki mittariston merkkivalot
syttyvät. Sytytysvirta on katkaistava,
jonka jälkeen auto on käynnistettävä
avaimella.
Toimintahäiriö
Stop & Start -järjestelmässä
käytetään korkealaatuista
teknologiaa. Käänny kaikissa huol-
totoimenpiteissä valtuutetun kor-
jaamon puoleen, jolla on tarvittavat
CITROËNin tarjoamat tekniset tie-
dot, asiantuntemus ja materiaali.
Ennen mitään toimenpidettä
moottoritilassa, kytke Stop & Start
-järjestelmä pois toiminnasta ja
estä näin pieninkin riski, että loukkaisit it-
seäsi jollain lailla siinä tapauksessa, että
START-tila laukeaisi automaattisesti.
Huolto
Toimiakseen järjestelmä vaatii kor-
kealaatuisen 12 V:n akun, jossa on
erityisominaisuudet (suositellut akut
saatavilla CITROËN-verkostolta).
Mikäli asennetaan akku, jota
CITROËN ei suosittele, on järjestel-
mä vaarassa joutua epäkuntoon.
Lataa akku 12 V:n latauslaitteella
äläkä käännä napaisuuksia.
Page 146 of 333
IX
!
144
AJAMINEN
Toimintatavan valinta
Mittariston näytöt
)
automaattinen toimintatapa: va-
litsin asentoon D
,
)
jaksotoiminen toimintatapa: va-
litsin asentoon M
,
)
SPORT
-ohjelma: valitsin asentoon D
ja painallus painikkeesta A
,
)
L
UMI
-ohjelma: valitsin asentoon D
ja painallus painikkeesta B
.
Valitsimen asento ja ajon tapa näky-
vät mittariston näytössä C
.
Valitsimessa oleva näyttökaavio
osoittaa myös valitun asennon.
Turvallisuuden vuoksi:
- valitsimen saa siirtää
asennosta P
vain, kun jar-
rupoljinta painetaan
- kun ovi avataan, kuuluu merkkiääni,
jos valitsin ei ole asennossa P
- varmista joka tilanteessa, että
valitsin on asennossa P
ennen
kuin poistut autosta.
Jos vaihteisto on asennossa P
ja
valitsimen asento on eri, siirrä valit-
sin asentoon P
, jotta voit käynnistää
moottorin.
AUTOMAATTIVAIHTEISTO
Automaattivaihteisto tarjoaa valit-
tavaksi täydellisen automatiikan
tuoman mukavuuden vaihteiden
siirtoon, jossa lisänä sport- ja lumi-
ohjelmat tai vaihteiden siirron käsin.
Automaattivaihteisto tarjoaa neljä
toimintatapaa:
- automaattinen
toimintatapa, jol-
loin vaihteisto ohjaa sähköisesti
vaihteiden siirtoa,
- SPORT
-ohjelma tarjoaa mahdolli-
suuden dynaamisempaan ajoon,
- LUMI
-ohjelma parantaa ajon omi-
naisuuksia, kun pito on heikko,
- käsivalintainen
toimintatapa,
jolloin kuljettaja huolehtii vaihtei-
den siirrosta.
Page 147 of 333
IX
!
145
AJAMINEN
Älä koskaan kytke asentoa P
tai R
, jos auto ei ole täysin
paikallaan.
Jos ajon aikana asento N
kytkeytyy
päälle epähuomiossa, anna moot-
torin kierrosluvun alentua ennen
kuin kytket asennon D
tai M
.
Auton käynnistäminen
)
Moottorin käynnistämiseksi valitsi-
men on oltava asennossa P
tai N
.
)
Kierrä virta-avainta virtalukossa,
kunnes käynnistysmoottori käy.
)
Kun moottori käy, tarpeen mu-
kaan siirrä valitsin asentoon R
,
D
tai M
.
)
Varmista mittaristosta kytkettynä
oleva asento.
)
Päästä jarrupoljin hitaasti ylös ja
paina kaasupoljinta.
)
Jotta ei aiheuteta valitsimen
asennon ja vaihteiston todellisen
asennon välistä ristiriitaa, siirrä
valitsin aina pois asennosta P
virta kytkettynä ja jalan painaes-
sa jarrupoljinta.
Päinvastaisessa tapauksessa, virta
kytketty tai moottori käy:
)
siirrä valitsin asentoon P
,
)
laita jalka jarrupolkimelle, jonka
jälkeen valitse haluamasi vaihde.
Pysäköiminen
Tässä valitsimen asennossa
auton liikkuminen itsestään
estyy, kun auto on pysäytetty.
)
Valitse asento P
viemällä valitsin
korkeimpaan asentoon (kohti R
),
jonka jälkeen työnnä sitä eteen-
päin ja sitten vasemmalle.
)
Siirrä valitsin pois asennosta P
siirtämällä se oikealle haluamaa-
si asentoon.
)
Vipua ei saa siirtää P-asentoon
ennen kuin auto on täysin pysäh-
tynyt. Tässä asennossa vetävät
pyörät ovat lukittuina voimansiir-
toon. Varmista, että valitsin on
kunnolla paikallaan.
Peruuttaminen
Vipua ei saa siirtää ennen
kuin auto on täysin pysähty-
nyt. Älä heti kaasuta voimak-
kaasti peruutusvaihteella,
näin suojaat voimansiirtoa.
Vapaa-asento
Älä koskaan kytke asentoa N
auton liikkuessa.
Page 148 of 333
IX
146
AJAMINEN
Automaattinen toimintatapa
)
Siirrä valitsin asentoon D
.
Vaihteisto valitsee jatkuvasti par-
haiten sopivan vaihteen seuraa-
vien muuttujien mukaan:
- ajotyyli,
- tien profi ili,
- ajoneuvon kuorma.
Automaattivaihteisto toimii ilman,
että sinun tarvitsee käsitellä sitä.
Joissakin tapauksissa (esim. ohi-
tuksissa) on mahdollista saavuttaa
maksimikiihtyvyys painamalla kaa-
supoljin pohjaan ohi mekaanisen
vastuskohdan, jolloin automatiikka
voi vaihtaa pienempään vaihtee-
seen. Jarrutettaessa vaihteisto voi vaihtaa
automaattisesti pienemmälle vaihteel-
le, jotta moottorijarrutus tehostuu.
Kun nostat jalan äkkiä kaasupolkimel-
ta, vaihteisto ei vaihda suurempaan
vaihteeseen.
Käsivalintainen toimintatapa
Valitsimen asento vaihteiden käsiva-
lintaista siirtoa varten.
)
Siirrä valitsin asentoon M
.
)
Työnnä valitsinta kohti merk-
kiä "+"
, kun haluat suuremman
vaihteen.
)
Vedä valitsinta kohti merkkiä "-"
,
kun haluat pienemmän vaihteen.
- Kun auto pysähtyy tai vauhti on
hyvin alhainen (esim. liikenne-
valoissa), automatiikka huolehtii
vaihteen siirtämisestä 1. vaih-
teeseen.
- Jaksotoimisen toimintatavan
ollessa käytössä ei ole välttä-
mätöntä päästää kaasupoljinta
vaihteiden siirron ajaksi.
- Vaihteen siirto onnistuu vain, mi-
käli moottorin kierrosluku sallii
sen.
- SPORT
- ja LUMI
-ohjelmat eivät
ole toiminnassa jaksotoimisen
ajotavan aikana.
Page 149 of 333
IX
!
147
AJAMINEN
SPORT- ja LUMI-ohjelmat
SPORT-ohjelma "S" Nämä kaksi erityisohjelmaa täyden-
tävät automaattista toimintaa erityi-
sissä käyttöolosuhteissa.
)
Valitsimen ollessa asen-
nossa D
ja moottori käy,
paina painiketta A
.
LUMI-ohjelma " 7
"
)
Valitsimen ollessa asennossa D
ja
moottori käy, paina painiketta B
.
Vaihteisto mukautuu ajoon liukkailla
tienpinnoilla.
Tämä ohjelma helpottaa liikkeelle-
lähtöä ja liikkuvuutta silloin, kun pito-
olosuhteet ovat heikot.
7
tulee näkyviin mittaristoon.
Vaihteisto suosii automaattisesti dy-
naamista ajotapaa.
S
tulee näkyviin mittaristoon.
Paluu automaattiseen toimintaan
)
Milloin tahansa painamalla uudel-
leen valittua painiketta voidaan
poistua voimassa olevasta ohjel-
masta ja palata itsesopeutuvaan
ajotapaan.
Voi tuntua voimakas nykäys,
kun valitaan peruutusvaihde R
.
Jos ilmenee toimintahäiriö, vaihteis-
to lukkiutuu yhteen vaihteeseen, älä
ylitä ajonopeutta 100 km/h.
Älä sammuta moottoria, jos valitsin
on asennossa D
tai R
.
Älä koskaan paina samanaikaises-
ti jarru- ja kaasupoljinta. Jarrutus
tai kiihdytys tulee tehdä ainoastaan
oikealla jalalla. Näiden kahden pol-
kimen yhtäaikainen pakottaminen
alas voi vahingoittaa vaihteistoa.
Ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Page 150 of 333
IX
148
AJAMINEN
OHJAUSPYÖRÄ, JOSSA SÄÄTIMET KIINTEÄSSÄ KESKIÖSSÄ
1
Kierto
- Sivujen selaaminen mittariston ruudulla.
- Valikoissa siirtyminen mittariston ruudulla.
- Arvojen lisääminen/vähentäminen.
Lyhyt painallus
- Valikon avaaminen mittariston ruudulla (vain kun auto seisoo).
- Tietojen valinta ja hyväksyminen.
Pitkä painallus Ajotietokoneen nollaaminen (jos ajotietokoneen sivu on
näytössä).
2
Lyhyt painallus
- Menossa olevan toimenpiteen peruuttaminen.
- Paluu mittariston ruudun edelliseen näyttöön.
Pitkä painallus Paluu mittariston ruudun alkuperäiseen näyttöön.
3
Lyhyt painallus
Nopeuden nostaminen 1 km/h välein/nopeuden muistiin tallentaminen.
Painallus pidetään Nopeuden nostaminen 5 km/h välein.
4
Lyhyt painallus
Nopeuden vähentäminen 1 km/h välein/nopeuden muistiin tallentaminen.
Painallus pidetään Nopeuden vähentäminen 5 km/h välein.
5
Lyhyt painallus Vakionopeussäätimen/ nopeudenrajoittimen (sen mukaan
kumpi valittuna) lopetus/uudelleen käyttöönotto.
6
Lyhyt painallus
Vakionopeussäätimen tai nopeudenrajoittimen valinta (tällä
painikkeella valintakierros alkaa aina nopeudenrajoittimen valinnalla).
7
Lyhyt painallus Vakionopeussäätimen/nopeudenrajoittimen kytkeminen pois toiminnasta.
8
Lyhyt painallus
- Puhelun tullessa puhelimeen vastaaminen.
- Puhelun aikana puhelimen sulkeminen.
- Puhelimen kontekstivalikon avaaminen.
- Hyväksyminen luettelossa ja puhelinvalikko.
Pitkä painallus Kieltäytyä saapuvasta puhelusta.
9
Lyhyt painallus / Pitkä painallus
Äänimerkki.
10
Lyhyt painallus Black Panel -tilan aktivointi /aktivoinnin poisto (ajo yöllä).
11
Lyhyt painallus Puhekäskyjen aktivointi.
Pitkä painallus Navigoinnin ohjeen palauttaminen.
