Rijden
6Waarschuwing te lage
bandenspanning
U krijgt deze waarschuwing als dit
waarschuwingslampje blijft branden in
combinatie met een geluidssignaal en een
melding.
►

V

erminder onmiddellijk uw snelheid en
vermijd plotselinge stuurbewegingen en krachtig
remmen.
►

Zet de auto zo snel mogelijk stil op een
veilige plaats.
Een te lage bandenspanning is niet altijd
aan de band te zien.
Beperk u daarom niet alleen tot een visuele
controle.
►

Controleer als u een compressor in
de auto hebt (bijvoorbeeld die van de
bandenreparatieset) de spanning van de vier
banden als deze zijn afgekoeld.
►


Rijd voorzichtig verder als het niet mogelijk is
om deze controle onmiddellijk uit te voeren.
►


Gebruik in het geval van een lekke band
de bandenreparatieset of het reservewiel
(afhankelijk van de uitvoering).
De waarschuwing blijft actief tot het
systeem wordt gereset.
Resetten
Elke keer nadat u een of meer banden op
spanning hebt gebracht en na het verwisselen
van een of meer wielen, moet u het systeem
resetten.


Controleer voordat u het systeem gaat
resetten of de spanning van de vier
banden overeenkomstig de
gebruiksomstandigheden van de auto en de
waarden op de sticker met de
bandenspanningen is.
Controleer de bandenspanning van de vier
banden alvorens de resetprocedure uit te
voeren.
Het systeem geeft geen advies als de
bandenspanning bij het resetten onjuist is.
Het systeem wordt gereset bij een
stilstaande auto via het menu Rijden/
Auto van het touchscreen.
►

Selecteer in dit menu het tabblad
"

Rijfuncties".
►

Selecteer op deze pagina de functie
"

Bandenspan.contr.".
►

Selecteer "
Ja" om te bevestigen.
Er klinkt een geluidssignaal en er wordt een
melding weergegeven om aan te geven dat het
resetten is gelukt.
Storing
Bij een storing gaan deze
waarschuwingslampjes branden. Er verschijnt een melding in combinatie met een
geluidssignaal.
In dit geval wordt de bandenspanning niet meer
gecontroleerd.
Laat het systeem controleren door een
CITROËN-dealer of een gekwalificeerde
werkplaats.
CITROËN
ConnectedCAM®
(Afhankelijk van het land waar de auto is
verkocht)


Deze camera bovenaan op de voorruit
communiceert draadloos (wireless). Met de
camera kunt u het volgende:
–

Op verzoek foto's en video's maken, en deze
delen.
–


De GPS-coördinaten naar een smartphone
sturen.
–


Automatisch video's maken bij een aanrijding.

126
Rijden
Alles wat de bestuurder met de camera doet, moet bij een stilstaande auto
worden gedaan.
Werking
Ga als volgt te werk om alle camerafuncties te
gebruiken:
►

Download de app CITROËN
ConnectedCAM®

op een smartphone.
►

Koppel de smartphone met de camera; volg
daarbij de aanwijzingen in de app.
De koppeling is nodig voor de eerste verbinding.
De smartphone wordt vervolgens automatisch
verbonden met de camera.
De standaardcode voor het koppelen is:
“ConnectedCAM”.
Aan/uit
► Houd deze toets ingedrukt om de
camera in en uit te schakelen (ter
bevestiging gaat het controlelampje aan/uit).
Als de camera is ingeschakeld, worden
automatisch en permanent video-opnames
gemaakt.
De status van de functie wordt opgeslagen bij
het afzetten van het contact.
Foto's en video's maken
► Druk kort op deze toets om een foto te
maken.
T
er bevestiging klinkt een geluidssignaal.
► Houd deze toets ingedrukt om een
video te maken.
V
ia de micro-USB-aansluiting kunt u de
gegevens van de camera ook naar andere
apparaten, zoals een pc of een tablet, sturen.
Met de app CITROËN ConnectedCAM® kunt
u dan automatisch en onmiddellijk uw foto's en
video's via sociale media of e-mail delen.
Ter bevestiging klinkt er een geluidssignaal.
Resetten van het systeem
Als u deze twee knoppen gelijktijdig enige tijd
ingedrukt houdt, wordt het systeem gereset.
Met deze handeling worden alle op de camera
opgeslagen gegevens gewist en wordt de
standaardcode voor het koppelen van de camera
gereset.
Om veiligheidsredenen mag de
bestuurder de op de smartphone
geïnstalleerde app CITROËN
ConnectedCAM® niet tijdens het rijden
gebruiken. Elke handeling die veel aandacht
vergt, moet bij stilstaande auto worden
uitgevoerd.
Storing
In het geval van een storing knippert het
verklikkerlampje in de knop.
Laat het systeem controleren door een
CITROËN-dealer of een gekwalificeerde
werkplaats.
Rij- en
parkeerhulpsystemen -
Algemene adviezen
Ondanks de aanwezigheid van rij- en
parkeerhulpsystemen moet de
bestuurder altijd alert blijven.
De bestuurder moet zich altijd aan de
verkeersregels houden, moet onder alle
omstandigheden de auto in zijn macht
hebben en moet te allen tijde in staat zijn
om de controle weer over te nemen. De
bestuurder moet de snelheid aanpassen aan
de weersomstandigheden, het verkeer en de
toestand van de weg.
De bestuurder moet te allen tijde het verkeer
in de gaten blijven houden en de snelheid
en afstand van achteropkomend verkeer
inschatten voordat richting aangegeven en
van rijstrook gewisseld wordt.
De systemen werken uitsluitend binnen de
grenzen van de natuurkundige wetten.
Rijhulpsystemen
De bestuurder moet beide handen aan
het stuurwiel houden, altijd de binnen- en
buitenspiegels gebruiken, altijd de voet
dichtbij de pedalen houden en iedere twee
uren pauze nemen.
Parkeerhulpsystemen
De bestuurder moet voorafgaand aan en
tijdens het manoeuvreren altijd en met name
met behulp van de spiegels de omgeving van
de auto in de gaten houden.
Radar
De werking van de radar en de
bijbehorende functies kan negatief worden
beïnvloed door de opeenhoping van vuil
(stof, modder, ijs enz.) of door bepaalde
weersomstandigheden (zware regenval,
sneeuw) wanneer de bumper beschadigd is.
Neem contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats alvorens
de voorbumper te spuiten of de lak ervan bij
te werken. Bepaalde laksoorten kunnen de
werking van de radar beïnvloeden.


Rijhulpcamera
Deze camera en bijbehorende functies
werken mogelijk minder goed of helemaal
niet als het gedeelte van de voorruit vóór

146
Rijden
Active Safety Brake

Deze functie wordt ook wel het automatische
noodremsysteem genoemd en het treedt
in werking wanneer de bestuurder na de
waarschuwingen niet snel genoeg reageert en
niet remt.
De functie is bedoeld om de snelheid van
de aanrijding te beperken of de aanrijding te
voorkomen wanneer de bestuurder niet ingrijpt.
Werking
Het systeem werkt onder de volgende
omstandigheden:
–
De rijsnelheid is niet hoger dan 60 km/u
wanneer een voetganger wordt gedetecteerd.
– De rijsnelheid is niet hoger dan 80 km/u
wanneer een stilstaand voertuig of een fietser
wordt gedetecteerd.
–

De rijsnelheid is hoger dan 10
km/u
(uitvoeringen met camera en radar) of ligt tussen
10 km/u en 85 km/u (uitvoeringen met uitsluitend
een camera) wanneer een rijdend voertuig wordt
gedetecteerd.
Dit waarschuwingslampje knippert
(gedurende ongeveer 10 seconden) zodra
de functie reageert op het remmen van de auto.
Bij een auto met een automatische transmissie
begint de auto weer te rijden nadat deze door
het automatische noodremsysteem tot stilstand
is gebracht. Houd het rempedaal ingetrapt als u
dit wilt voorkomen.
Bij een auto met een handgeschakelde
versnellingsbak kan de motor afslaan als de
auto door het automatische noodremsysteem tot
stilstand wordt gebracht.
De bestuurder kan op elk gewenst
moment de controle over de auto weer
overnemen door een ferme stuurbeweging te
maken en/of het gaspedaal stevig in te
trappen.
Het rempedaal kan iets trillen als deze
functie actief is.
Als de auto volledig tot stilstand is gekomen,
blijven de remmen automatisch 1 tot 2
seconden geactiveerd.
Storing
Bij een storing in het systeem gaat dit
waarschuwingslampje permanent
branden, wordt er een melding weergegeven en
klinkt er een geluidssignaal.
Neem contact op met een CITROËN-dealer of
een gekwalificeerde werkplaats om het systeem
te laten controleren.
Deze waarschuwingslampjes gaan
branden als de veiligheidsgordel
voor de bestuurder en/of de veiligheidsgordel
van de voorpassagiersstoel (afhankelijk van de
uitvoering) niet is bevestigd.
Systeem voor detecteren
van onoplettendheid
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Neem een pauze wanneer u moe bent en in elk
geval elke 2 uur.
De functie omvat het systeem "Coffee Break
Alert" en het systeem "Driver Attention Warning".
Deze systemen zijn absoluut niet
bedoeld om de bestuurder wakker te
houden of te voorkomen dat de bestuurder
achter het stuur in slaap valt.
Het is altijd de verantwoordelijkheid van de
bestuurder om de auto aan de kant te zetten
als hij/zij vermoeid is.
Inschakelen/uitschakelen
Deze functie kan worden ingesteld via het
menu Rijverlichting / Auto van het
touchscreen.
De status van het systeem wordt opgeslagen bij
het afzetten van het contact.
Coffee Break Alert
Het systeem geeft een waarschuwing
zodra het detecteert dat de bestuurder
langer dan twee uur heeft gereden met een
snelheid van meer dan 65 km/h zonder dat deze
een pauze heeft genomen.
Deze waarschuwing bestaat uit een melding die
de bestuurder adviseert een pauze te nemen, en
een geluidssignaal.
Als de bestuurder dit advies niet opvolgt, wordt
de waarschuwing elk uur herhaald tot de auto
wordt stilgezet.
Het systeem wordt gereset als aan een van de
volgende voorwaarden is voldaan:
– De auto staat langer dan 15 minuten stil met
draaiende motor.
– Het contact is enkele minuten afgezet
geweest.
– De veiligheidsgordel van de bestuurder is
losgemaakt en het portier is geopend.
Zodra de snelheid lager is dan 65 km/h,
gaat het systeem over in de wachtstand.
De rijtijd wordt opnieuw berekend zodra de
snelheid hoger is dan 65 km/h.

147
Rijden
6Inschakelen/uitschakelen
Deze functie kan worden ingesteld via het
menu Rijverlichting / Auto
van het
touchscreen.
De status van het systeem wordt opgeslagen bij
het afzetten van het contact.
Coffee Break Alert
Het systeem geeft een waarschuwing
zodra het detecteert dat de bestuurder
langer dan twee uur heeft gereden met een
snelheid van meer dan 65
km/h zonder dat deze
een pauze heeft genomen.
Deze waarschuwing bestaat uit een melding die
de bestuurder adviseert een pauze te nemen, en
een geluidssignaal.
Als de bestuurder dit advies niet opvolgt, wordt
de waarschuwing elk uur herhaald tot de auto
wordt stilgezet.
Het systeem wordt gereset als aan een van de
volgende voorwaarden is voldaan:
–

De auto staat langer dan 15 minuten stil met
draaiende motor

.
–

Het contact is enkele minuten afgezet
geweest.
–


De veiligheidsgordel van de bestuurder is
losgemaakt en het portier is geopend.
Zodra de snelheid lager is dan 65 km/h,
gaat het systeem over in de wachtstand.
De rijtijd wordt opnieuw berekend zodra de
snelheid hoger is dan 65
km/h.
Driver Attention Warning

Met behulp van een boven aan de
voorruit geplaatste camera beoordeelt het
systeem de waakzaamheid, vermoeidheid of
afleidingen van de bestuurder door afwijkingen in
de koers van de auto ten opzichte van de
wegmarkeringen te signaleren.
Dit systeem is vooral geschikt voor auto(snel)
wegen (snelheden hoger dan 65
km/h).
In eerste instantie wordt de bestuurder
gewaarschuwd door de melding “ Voorzichtig!”,
samen met een geluidssignaal.
Als het systeem drie waarschuwingen heeft
gegeven, geeft het systeem een nieuwe
waarschuwing met de melding " Doorrijden
gevaarlijk: Las een rustpauze in!", en wordt
het geluidssignaal harder.
Onder bepaalde omstandigheden (slecht
wegdek of harde windstoten) kan het
systeem waarschuwingen geven zonder dat
er sprake is van vermoeidheid bij de
bestuurder.
Het systeem werkt in de volgende
situaties mogelijk minder goed of
helemaal niet:
–

wegmarkeringen afwezig, versleten,
niet zichtbaar (door sneeuw of modder), of
meerdere wegmarkeringen (weggedeelte met
werkzaamheden enz.);
–


geringe afstand tot de voorligger (geen
detectie van wegmarkeringen);
–


smalle of bochtige weg.
Active Lane Departure Warning System
Lees de algemene adviezen over het gebruik
van de rij- en parkeerhulpsystemen.
Het systeem detecteert met behulp van een
camera aan de bovenzijde van de voorruit
rijstrookmarkeringen en bermranden (afhankelijk
van de uitvoering), corrigeert de koers van
de auto en waarschuwt de bestuurder zodra
overschrijding van de rijstrookmarkering of
bermrand dreigt (afhankelijk van de uitvoering).
Dit systeem is met name nuttig op snelwegen en
autowegen.

171
Praktische informatie

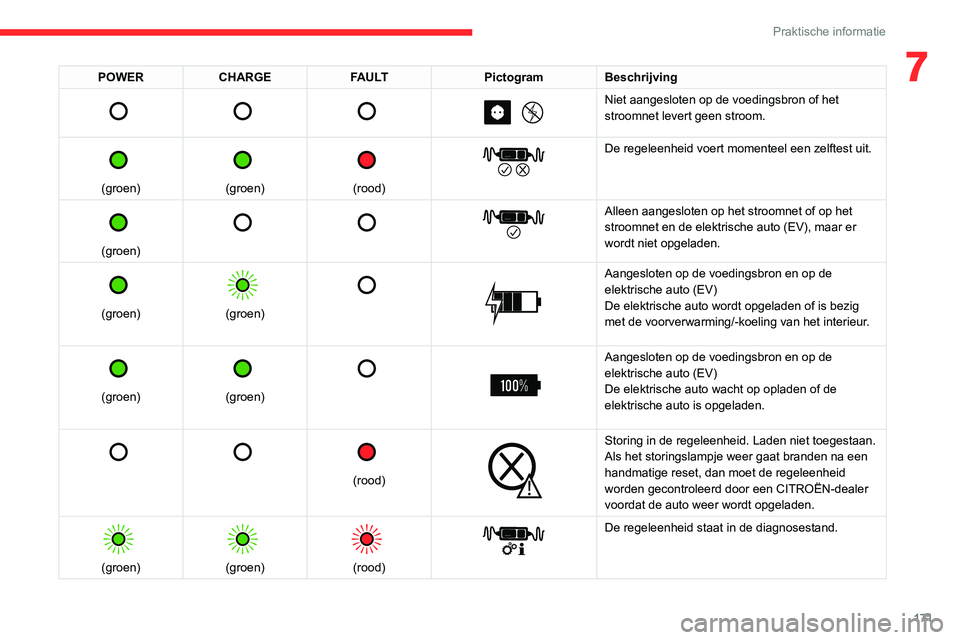

7POWERCHARGE FAULT PictogramBeschrijving

Niet aangesloten op de voedingsbron of het
stroomnet levert geen stroom.


(groen)


(groen)


(rood)


De regeleenheid voert momenteel een zelftest uit.


(groen)


Alleen aangesloten op het stroomnet of op het
stroomnet en de elektrische auto (EV), maar er
wordt niet opgeladen.


(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wordt opgeladen of is bezig
met de voorverwarming/-koeling van het interieur.


(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wacht op opladen of de
elektrische auto is opgeladen.


(rood)


Storing in de regeleenheid. Laden niet toegestaan.
Als het storingslampje weer gaat branden na een
handmatige reset, dan moet de regeleenheid
worden gecontroleerd door een CITROËN-dealer
voordat de auto weer wordt opgeladen.


(groen)


(groen)


(rood)


De regeleenheid staat in de diagnosestand.

172
Praktische informatie
(Tijdens het laden)
Uit veiligheidsoverwegingen start de
motor niet als de laadkabel is aangesloten op
de laadaansluiting van de auto. Er wordt een
waarschuwing op het instrumentenpaneel
weergegeven.
Als de auto wordt ontgrendeld terwijl de auto
wordt opgeladen, dan stopt het laden.
As de portieren of achterklep niet worden
geopend en de laadstekker niet wordt
verwijderd, wordt de auto na 30 seconden
weer vergrendeld en wordt het laden
voortgezet.
Voer nooit werkzaamheden uit onder de
motorkap:
– Sommige gebieden blijven zeer heet, tot
zelfs 1 uur nadat het laden is beëindigd - kans
op brandwonden!
– De ventilator kan op elk moment
inschakelen - kans op snijwonden of
verstikking!
Na het laden
Controleer of de laadklep is gesloten.
Laat de kabel na het laden niet in het
stopcontact zitten - kans op kortsluiting of
elektrocutie als de kabel nat wordt of in water
terechtkomt!
Procedure voor handmatige reset
De regeleenheid kan worden gereset door de laadstekker en de stekker in \
het stopcontact tegelijkertijd los te koppelen.
Sluit daarna eerst het stopcontact weer aan. Zie de handleiding voor mee\
r informatie.
De tractiebatterij opladen
(plug-in hybride)
Wanneer u de tractiebatterij volledig wilt
opladen, dan moet u de laadprocedure zonder
onderbrekingen volgen totdat de procedure
automatisch wordt beëindigd. Het laden
kan direct beginnen (standaard) of op een
geprogrammeerd tijdstip.
Het geprogrammeerd laden moet via het
touchscreen of de app MyCitroën worden
ingesteld.
Als de auto is aangesloten, wordt de
volgende informatie weergegeven op het
instrumentenpaneel:
–

Status van de batterij (%).
–


Resterende actieradius (km of mijl).
–


Geschatte laadtijd (het berekenen kan enkele
seconden duren).
–


Laadsnelheid (kW/h).
Nadat het instrumentenpaneel is overgegaan
op de stand-bystand, kan deze informatie
opnieuw worden weergegeven door de auto te
ontgrendelen of een portier te openen.
U kunt de voortgang van het laden ook in
de gaten houden met de MyCitroën-app.
Zie het betreffende hoofdstuk voor meer
informatie over de op afstand te bedienen
functies.
De auto tot 4 weken stallen
Parkeer de auto in een overdekte ruimte.
Sluit de laadkabel aan op de voedingsbron
naar de tractiebatterij.
De auto 1 tot 12 maanden stallen
Laat de tractiebatterij leeglopen tot 2 of
3 streepjes op de laadniveaumeter op het
instrumentenpaneel.
Sluit de laadkabel niet aan.
Zorg dat de auto altijd gestald staat bij
een temperatuur tussen -10 °C en 30 °C
(wanneer u de auto op een plek met extreme
temperaturen stalt, kan de tractiebatterij
beschadigd raken).
Koppel de zwarte kabel los van de minklem
(-) van de hulpaccu's.
Voorzorgsmaatregelen
Plug-in hybrideauto's zijn ontwikkeld in
overeenstemming met de richtlijnen voor
blootstellingslimieten voor elektromagnetische
velden, zoals uitgegeven door de International
Commission on Non-Ionizing Radiation
Protection
(ICNIRP - Richtlijnen 1998).
Dragers van pacemakers of vergelijkbare
apparaten moeten een arts raadplegen
over eventueel te nemen voorzorgsmaatregelen
of contact opnemen met de fabrikant van hun
geïmplanteerde elektronische medische
apparaat om na te vragen of het apparaat
gegarandeerd werkt in een omgeving die voldoet
aan de richtlijnen van de ICNIRP.
Bij twijfel : blijf tijdens het opladen niet in de auto
of in de nabijheid van de auto, de laadkabel of
de lader, zelfs niet voor korte tijd.
Voorafgaand aan het laden
Afhankelijk van de situatie:
►

Laat een elektricien controleren of
de elektrische installatie voldoet aan de
geldende normen en geschikt is voor het
opladen van de auto.
►


Laat een voor de auto geschikt specifiek
stopcontact of een voor de auto geschikte
lader voor versneld laden (wallbox) monteren
door een professionele elektricien.
Gebruik de laadkabel die bij de auto wordt
meegeleverd.

186
Praktische informatie
uit, waardoor hij niet meer aan de Euro
6-emissienorm voldoet.
Wanneer er een storing in het SCR-systeem
wordt geconstateerd, is het essentieel om
contact op te nemen met een CITROËN-
dealer of gekwalificeerde werkplaats.
Na 1.100 km wordt er automatisch een
voorziening geactiveerd die voorkomt dat de
motor kan starten.
In beide gevallen geeft een
actieradiusindicator aan hoever u nog kunt
rijden voordat de auto wordt stilgezet.
Bevriezing van AdBlue®
AdBlue® bevriest bij temperaturen lager
dan ongeveer -11 °C.
Het SCR-systeem is voorzien van een
verwarmingssysteem voor het AdBlue
®-
reservoir waardoor u ook in zeer koude
omstandigheden kunt blijven rijden.
Verkrijgbaarheid van
AdBlue
®
Het is raadzaam om zo snel mogelijk AdBlue® bij
te vullen zodra de eerste waarschuwing wordt
gegeven dat het minimumniveau is bereikt.
Voor een goede werking van het
SCR-systeem:
– Gebruik alleen AdBlue
®-vloeistof die aan de
norm ISO 22241 voldoet.
De bandenspanningswaarden op de sticker
gelden voor koude banden. Als u langer dan 10
minuten of meer dan 10 km met een snelheid
van meer dan 50 km/h hebt gereden, moet u
een 0,3 bar (30 kPa) hogere bandenspanning
ten opzichte van de op de sticker aangegeven
waarden aanhouden.
Bij een te lage bandenspanning neemt
het energieverbruik toe. Een onjuiste
bandenspanning veroorzaakt vroegtijdige
slijtage van de banden en heeft een
negatieve invloed op het weggedrag van de
auto. Kans op een ongeval!
Het rijden met versleten of beschadigde
banden vermindert de remwerking en heeft
een negatieve invloed op het weggedrag. Het
wordt aanbevolen om regelmatig de staat van
de banden (profiel en wangen) en velgen te
inspecteren en te controleren of de banden over
een ventieldop beschikken.
Als de slijtage-indicatoren niet meer onder
het loopvlakprofiel liggen, is de diepte van de
groeven minder dan 1,6 mm. De banden moeten
worden vervangen.
Het gebruik van wielen en banden in een andere
maat dan gespecificeerd kan van invloed zijn op
de levensduur van de banden, het draaien van
de banden, de bodemvrijheid en de waarde op
de snelheidsmeter, en kan een nadelig effect op
de wegligging hebben.
Gebruik altijd dezelfde banden op de voor-
en achteras, anders kan het elektronische stabiliteitsprogramma (ESP) niet meer op het
juiste moment ingrijpen.
Schokdempers
Het is voor bestuurders lastig om te weten
wanneer de schokdempers zijn versleten.
Schokdempers hebben echter wel een grote
invloed op de wegligging en de remprestaties.
Voor uw veiligheid en rijcomfort raden wij u aan
om ze regelmatig door een CITROËN-dealer of
gekwalificeerde werkplaats te laten controleren.
Distributie- en
accessoiresets
Distributie- en accessoiresets worden
gebruikt vanaf het moment dat de motor
wordt gestart totdat de motor wordt afgezet. Het
is normaal dat ze in de loop der tijd slijten.
Een defecte distributie- of accessoireset kan
schade aan de motor veroorzaken, waardoor
deze niet meer kan worden gebruikt. Houd u
aan de aanbevolen vervangingsintervallen,
aangegeven in kilometers of tijd, afhankelijk van
welke als eerste wordt bereikt.
AdBlue® (BlueHDi)
CITROËN heeft ervoor gekozen om zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de nabehandeling van de
uitlaatgassen zonder dat de prestaties afnemen
of het brandstofverbruik toeneemt, om het milieu
zo min mogelijk te belasten en om aan de Euro
6-norm te voldoen.
SCR-systeem
Met behulp van een vloeistof die AdBlue® wordt
genoemd en ureum bevat, kan een katalysator
tot 85% van de stikstofoxide (NOx) omzetten in
stikstof en water (deze stoffen zijn niet schadelijk
voor de gezondheid en het milieu).
De AdBlue® bevindt zich in een specifiek
reservoir van ongeveer 17 liter.
Met deze inhoud kan de auto ongeveer 6.500 km
rijden, waarbij uw rijstijl ook een grote invloed
op deze afstand heeft.
Wanneer u met de resterende hoeveelheid
nog maximaal ongeveer 2.400
km kunt rijden
totdat het reservoir helemaal leeg is en de auto
niet meer kan worden gestart, wordt er een
waarschuwingssysteem geactiveerd.
Zie de betreffende hoofdstukken voor
meer informatie over de
waarschuwings- en controlelampjes en
bijbehorende waarschuwingen of de lampjes.
Wanneer het AdBlue®-reservoir leeg is,
voorkomt een wettelijk verplichte
startblokkeringssysteem dat de motor
opnieuw wordt gestart.
Als het SCR-systeem niet goed werkt,
stoot de auto te veel schadelijke stoffen

194
In geval van pech

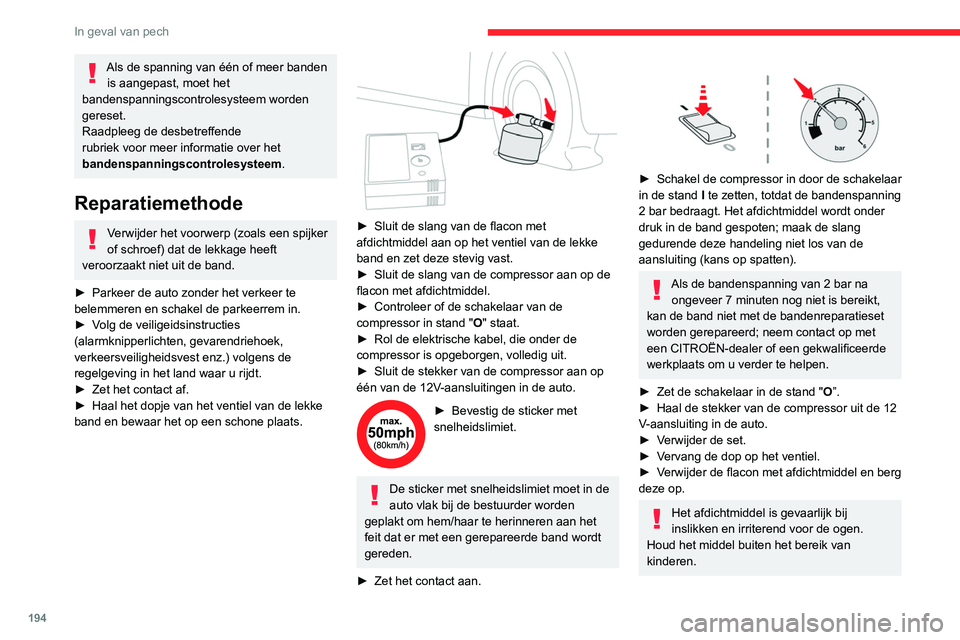

Als de spanning van één of meer banden is aangepast, moet het
bandenspanningscontrolesysteem worden
gereset.
Raadpleeg de desbetreffende
rubriek voor meer informatie over het
bandenspanningscontrolesysteem.
Reparatiemethode
Verwijder het voorwerp (zoals een spijker
of schroef) dat de lekkage heeft
veroorzaakt niet uit de band.
►

Parkeer de auto zonder het verkeer te
belemmeren en schakel de parkeerrem in.
►


V

olg de veiligeidsinstructies
(alarmknipperlichten, gevarendriehoek,
verkeersveiligheidsvest enz.) volgens de
regelgeving in het land waar u rijdt.
►

Zet het contact af.
►


Haal het dopje van het ventiel van de lekke
band en bewaar het op een schone plaats.


► Sluit de slang van de flacon met
afdichtmiddel aan op het ventiel van de lekke
band en zet deze stevig vast.
►

Sluit de slang van de compressor aan op de
flacon met afdichtmiddel.
►


Controleer of de schakelaar van de
compressor in stand " O

" staat.
►

Rol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
►


Sluit de stekker van de compressor aan op
één van de 12V

-aansluitingen in de auto.
► Bevestig de sticker met
snelheidslimiet.
De sticker met snelheidslimiet moet in de
auto vlak bij de bestuurder worden
geplakt om hem/haar te herinneren aan het
feit dat er met een gerepareerde band wordt
gereden.
►

Zet het contact aan.


► Schakel de compressor in door de schakelaar
in de stand I te zetten, totdat de bandenspanning
2 bar bedraagt. Het afdichtmiddel wordt onder
druk in de band gespoten; maak de slang
gedurende deze handeling niet los van de
aansluiting (kans op spatten).
Als de bandenspanning van 2 bar na ongeveer 7 minuten nog niet is bereikt,
kan de band niet met de bandenreparatieset
worden gerepareerd; neem contact op met
een CITROËN-dealer of een gekwalificeerde
werkplaats om u verder te helpen.
►

Zet de schakelaar in de stand " O

”.
►

Haal de stekker van de compressor uit de 12
V

-aansluiting in de auto.
►

V

erwijder de set.
►

V

ervang de dop op het ventiel.
►

V

erwijder de flacon met afdichtmiddel en berg
deze op.
Het afdichtmiddel is gevaarlijk bij
inslikken en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.

210
In geval van pech
Laat accu's uitsluitend vervangen door een
CITROËN-dealer of een gekwalificeerde
werkplaats.
U mag geen andere auto starten met
behulp van de 12V-accu's van uw auto.
Toegang tot de accu's
Voor
De voorste accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veiligheidshaak van de motorkap te bedienen.
► Open de motorkap.
Pluspool (+) met snelsluiting.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich vlak bij de accu een
afzonderlijk massapunt.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)

► Afhankelijk van de uitrusting tilt u het plastic
kapje van de pluspool (+)
op.
►

T
rek de hendel A zo ver mogelijk omhoog om
de accupoolklem B te ontgrendelen.
►

Beweeg de accupoolklem B

omhoog om hem
te verwijderen.
Weer aansluiten van de plusklem (+)

► Trek de hendel A zo ver mogelijk omhoog.
► Plaats de geopende accupoolklem B
op de
pluspool (+).
►

Druk de accupoolklem B

volledig omlaag.
►

Beweeg de hendel A

omlaag om de
accupoolklem B vast te zetten.
►

Afhankelijk van de uitrusting duwt u het
plastic kapje terug op de pluspool (+)

.
De hendel tijdens het vergrendelen niet
forceren omdat de klem dan mogelijk
verkeerd zit; start de procedure opnieuw.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
–

Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
–


Schuif-/kanteldak en elektrisch zonnescherm.
–


Elektrische ruitbediening.
–


Datum en tijd.
–

Voorkeuzezenders.
Tijdens de rit die volgt op het de eerste keer starten van de motor, werkt het Stop
& Start-systeem mogelijk niet.
In dat geval werkt het systeem pas weer als
de auto gedurende een bepaalde periode, die
afhankelijk is van de omgevingstemperatuur
en de laadtoestand van de accu (maximaal 8
uur), niet is gebruikt.
12V-accu (plug-in hybride)
Het plug-in hybridesysteem heeft twee
hulpaccu's: een voorin en een achterin de auto.
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu's uitvoert.
Voer handelingen aan de accu's uitsluitend
uit in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand- of explosiegevaar uit
te sluiten.
Was na afloop uw handen.

212
In geval van pech
• Trek de hendel ( A) zo ver mogelijk omhoog.
• Plaats de geopende accupoolklem ( B) op de
pluspool (+).
• Druk de accupoolklem B volledig omlaag.
• Beweeg de hendel A omlaag om de
accupoolklem B vast te zetten.
► Sluit de minpool (-) van de achterste
accu aan met de zwarte aansluiting met
snelkoppeling.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan contact op
met een CITROËN-dealer of een gekwalificeerde
werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
– Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
– Schuif-/kanteldak en elektrisch zonnescherm.
– Elektrische ruitbediening.
– Datum en tijd.
– Voorkeuzezenders.
► Schakel om gevaarlijke vonken te voorkomen
de lader B
uit alvorens de kabels op de accu aan
te sluiten.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het CITROËN-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
De accu's loskoppelen/
aansluiten
Procedure voor het loskoppelen/aansluiten
van de accu's als de auto langdurig niet wordt
gebruikt.
Voer de volgende handelingen uit alvorens de
accu's los te koppelen:
► Open het bestuurdersportier en de
achterklep.
►

Sluit alle andere portieren/deuren.
►


Schakel alle stroomverbruikers uit (zoals
audiosysteem, ruitenwissers en verlichting).
►


Zet het contact uit en wacht totdat het
controlelampje READY

uitgaat.
►

W
acht 4 minuten.
Voer het loskoppelen en aansluiten van
de accu's nooit in een andere dan de
aangegeven volgorde uit - kans op
onherstelbare schade!
Loskoppelen
► Koppel de minpool (-) van de achterste accu
los met de zwarte aansluiting met snelkoppeling.


► Koppel de pluspool (+) van de voorste accu
los door de rode klem met snelkoppeling los te
maken: •

T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
•

Beweeg de accupoolklem B

omhoog om
hem te verwijderen.
Aansluiten

► Sluit de pluspool (+) van de voorste accu aan
door de rode klem aan te sluiten:
