CITROEN C5 AIRCROSS 2022 Omistajan Käsikirjat (in Finnish)

9

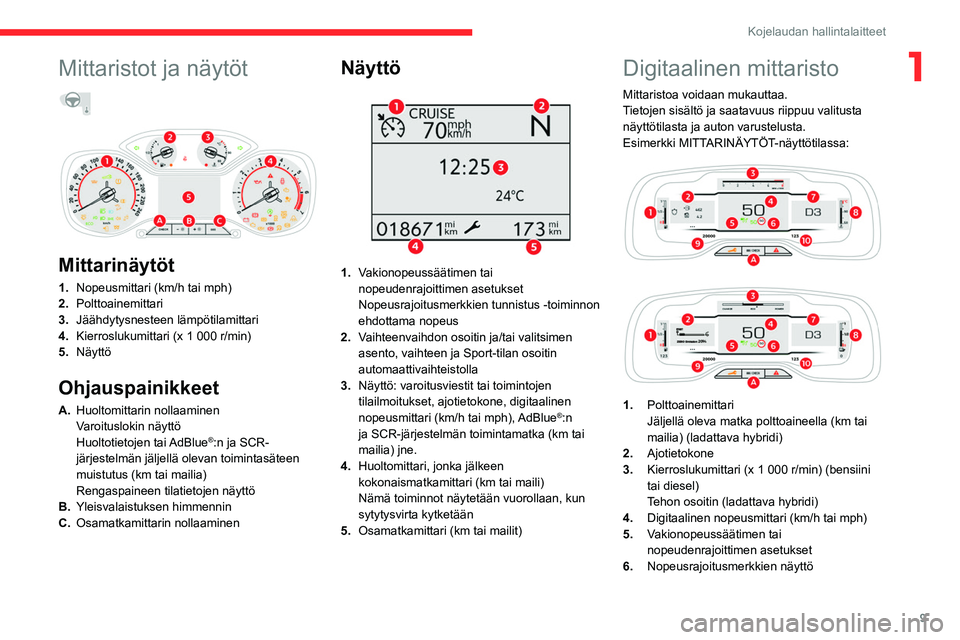

Kojelaudan hallintalaitteet
1Mittaristot ja näytöt


Mittarinäytöt
1. Nopeusmittari (km/h tai mph)
2. Polttoainemittari
3. Jäähdytysnesteen lämpötilamittari
4. Kierroslukumittari (x 1
000 r/min)
5. Näyttö
Ohjauspainikkeet
A.Huoltomittarin nollaaminen
Varoituslokin näyttö
Huoltotietojen tai AdBlue
®:n ja SCR-
järjestelmän jäljellä olevan toimintasäteen
muistutus (km tai mailia)
Rengaspaineen tilatietojen näyttö
B. Yleisvalaistuksen himmennin
C. Osamatkamittarin nollaaminen
Näyttö

1.Vakionopeussäätimen tai
nopeudenrajoittimen asetukset
Nopeusrajoitusmerkkien tunnistus -toiminnon
ehdottama nopeus
2. Vaihteenvaihdon osoitin ja/tai valitsimen
asento, vaihteen ja Sport-tilan osoitin
automaattivaihteistolla
3. Näyttö: varoitusviestit tai toimintojen
tilailmoitukset, ajotietokone, digitaalinen
nopeusmittari (km/h tai mph), AdBlue
®:n
ja SCR-järjestelmän toimintamatka (km tai
mailia) jne.
4. Huoltomittari, jonka jälkeen
kokonaismatkamittari (km tai maili)
Nämä toiminnot näytetään vuorollaan, kun
sytytysvirta kytketään
5. Osamatkamittari (km tai mailit)
Digitaalinen mittaristo
Mittaristoa voidaan mukauttaa.
Tietojen sisältö ja saatavuus riippuu valitusta
näyttötilasta ja auton varustelusta.
Esimerkki MITTARINÄYTÖT-näyttötilassa:




1. Polttoainemittari
Jäljellä oleva matka polttoaineella (km tai
mailia) (ladattava hybridi)
2. Ajotietokone
3. Kierroslukumittari (x 1
000 r/min) (bensiini
tai diesel)
Tehon osoitin (ladattava hybridi)
4. Digitaalinen nopeusmittari (km/h tai mph)
5. Vakionopeussäätimen tai
nopeudenrajoittimen asetukset
6. Nopeusrajoitusmerkkien näyttö

10
Kojelaudan hallintalaitteet
7.Automaattivaihteiston valitsimen asento ja
valittu vaihde
Vaihteenvaihdon osoitin
Valittu ajotila
8. Jäähdytysnesteen lämpötila (°C) (bensiini
tai diesel)
Akun varaus ja ajettavissa oleva matka (km
tai maili) (ladattava hybridi)
9. Kokonaismatkamittari (km tai maili)
10. Osamatkamittari (km tai mailit)
Ohjauspainike
A.Lyhyt painallus: hälytyslokin näyttö,
huoltotietojen muistutus tai AdBlue®-
aineeseen ja SCR-järjestelmään liittyvän
jäljellä olevan toimintasäteen muistutus
(mailia tai km) ja rengaspaineen tilatietojen
näyttö.
Pitkä painallus: huoltomittarin tai
osamatkamittarin nollaus (tilanteen mukaan).
Näytöt
Joidenkin merkkivalojen sijainti on kiinteä, mutta
joidenkin paikka voi vaihdella.
Määrätyillä toiminnoilla on sekä käytön että
käytöstä poistamisen merkkivalo, mutta vain yksi
tarkoitukseen varattu paikka.
Pysyvät tiedot
Perusnäytössä mittaristossa näkyvät:
– kiinteillä paikoilla:
•

Kierroslukumittari (bensiini tai diesel).
• Polttoainemittari.
• Jäähdytysnesteen lämpötilaosoitin
•

Lataustaso ja jäljellä olevan ajomatkan
osoitin (ladattava hybridi).
•


T
ehon osoitin (ladattava hybridi)
•
Matkamittarit.
–

vaihtelevilla paikoilla:
•


V
aihteistoon ja vaihteenvaihdon osoittimeen
liittyvät tiedot
•

Digitaalinen nopeusmittari.
•


T
ilapäisesti näytetyt tila- tai varoitusviestit.
Valinnaiset tiedot
Valitun näyttötavan ja käytössä olevien
ominaisuuksien mukaan näytöllä voidaan
tarkastella lisätietoja:
–
Kierroslukumittari (bensiini tai diesel).
–

Ajotietokone.
–
Ajoapulaitetoiminnot.
–

Nopeudenrajoitin tai vakionopeussäädin.
–


T
oistettava media.
–
Navigointiohjeet.
–

Analoginen nopeusmittari.
–


Moottoriöljyn taso ja lämpötila.
Mittariston mukauttaminen
Voit muuttaa mittariston ulkonäköä valitsemalla:
– näytön värin
–
näyttötavan.
Näytön kieli ja yksiköt
Nämä riippuvat kosketusnäytön
asetuksista.
Kun matkustat ulkomailla, nopeuden
näyttöyksikön on oltava kyseisen maan
virallinen yksikkö (kilometreinä km/h tai
maileina mph).
Turvallisuussyistä nämä säädöt on tehtävä auton ollessa pysäytettynä.
Näyttövärin valinta
►  Paina Asetukset kosketusnäytön
yläpalkissa.
► 
Valitse   Väriteemat .
►  Valitse
  näyttöväri.
Näyttötavan valitseminen
Jokaisessa näyttötavassa mittaristossa näkyvät
tietyt tiedot.


►  Kierrä ohjauspyörän oikealla puolella olevaa säätöpyörää ja selaa mittariston oikealla puolella
näkyviä erilaisia näyttötapoja.
► Vahvista   näyttötavan   valinta   painamalla  
säätöpyörää.
Uusi näyttötapa on heti käytössä.
Jos et paina säätöpyörää, valittu näyttötapa
otetaan käyttöön automaattisesti hetken päästä.

11
Kojelaudan hallintalaitteet
1Näyttötilat
– DIALS: analogisen ja digitaalisen
nopeusmittarin perusnäyttö,
kokonaismatkamittari ja: •

polttoainemittari, jäähdytysnesteen
lämpötilamittari ja kierroslukumittari (bensiini
tai diesel).
•


polttoainemittari, akun latausmittari ja
kulutuksen ja energian talteenotonosoitin
(ladattava hybridi).
–


NA
VIGATION: erillisnäyttö, jossa näytetään
käynnissä olevaan opastukseen liittyviä tietoja
(kartta ja ohjeet).
–

DRIVING
: erillisnäyttö, jossa näytetään
käynnissä oleviin ajoapujärjestelmiin liittyviä
tietoja.
–

MINIMAL
(minimaalinen): riisuttu näyttö,
jossa näkyy digitaalinen nopeusmittari,
kokonaismatkamittari ja: •

polttoainemittari ja jäähdytysnesteen
lämpötilamittari (bensiini tai diesel)
•


polttoainemittari ja akun latausmittari
(ladattava hybridi).
–


PERSONAL
(henkilökohtainen): minimaalinen
näyttö, jossa voi valita ja näyttää valinnaisia
tietoja mukautettavissa alueissa vasemmalla ja
oikealla puolella.
PERSONAL-näyttötavan määrittäminen
CITROËN Connect Radio►  Paina kosketusnäytön palkista Asetukset .
►  Valitse Järjestelmäasetukset.
►  Valitse Mittariston personalisointi .
CITROËN Connect Nav
►  Paina kosketusnäytön palkista Asetukset .
► 
Valitse   VAIHTOE..
►  Valitse Mittariston personalisointi .
►  Valitse   molemmille   mukautettaville  
näyttöalueille

(oikealle ja vasemmalle) näytettävä
tietotyyppi kosketusnäytön vieritysnuolilla: •

Ajonapulaitteet
.
•

Oletusasetukset (tyhjä).
•


G-voima: kiihtyyvyyden yksikkö
(mallin
mukaan).
•

Media
.
•

Navigointi .
•


Ajotietokone
.
•

T

arkkaavaisuustaso .
•

Energiavirta
(mallin mukaan)
•

Kierrosluku
(mallin mukaan)
►  Tallenna
  asetus   vahvistamalla   ja   poistu  
valikosta.
T

iedot näytetään suoraan mittaristossa, jos niitä
vastaava näyttötapa on valittuna.
Varoitus- ja merkkivalot
Symboleina esitetyt varoitus- ja merkkivalot
varoittavat kuljettajaa toimintahäiriöstä
(varoitusvalot) tai ilmoittavat järjestelmän toimintatilasta (järjestelmä käytössä tai pois
käytöstä). Tietyt valot syttyvät kahdella tavalla
(yhtäjaksoisesti tai vilkkuen) ja/tai useissa
väreissä.
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/tai
näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen tyypistä
voidaan päätellä, onko tilanne normaali vai onko
kyseessä toimintahäiriö. Katso lisätietoja kunkin
valon kuvauksesta.
Sytytysvirran kytkennän yhteydessä
Tietyt punaiset tai oranssit varoitusvalot syttyvät
ja palavat muutaman sekunnin ajan, kun
sytytysvirta kytketään. Näiden varoitusvalojen
on sammuttava moottorin käynnistyksen
yhteydessä.
Katso lisätietoja järjestelmästä tai toiminnosta
asiaa käsittelevästä kohdasta.
Varoitusvalo palaa
yhtäjaksoisesti
Punaisen tai oranssin varoitusvalon
syttyminen ilmaisee toimintahäiriötä, joka vaatii
lisätutkimuksia.
Jos varoitusvalo ei sammu
Varoitus- ja merkkivalojen kuvauksen kohtien
(1)(2) and (3) mukaan päätellään, onko
välittömästi suositeltujen toimenpiteiden lisäksi
otettava yhteys alan ammattilaiseen.
(1): Pysäytä auto.

12

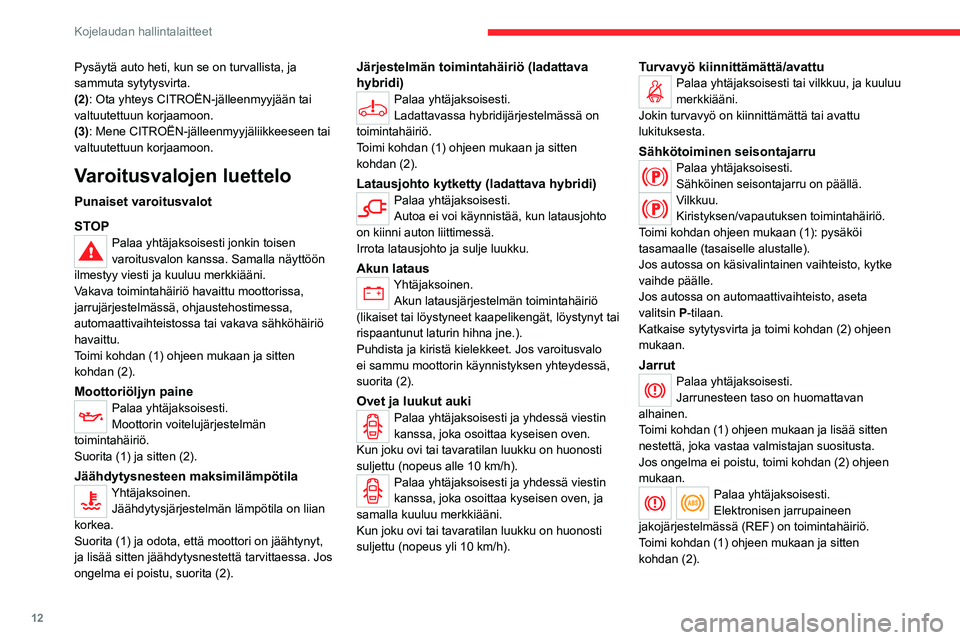

Kojelaudan hallintalaitteet
Pysäytä auto heti, kun se on turvallista, ja
sammuta sytytysvirta.
(2): Ota yhteys CITROËN-jälleenmyyjään tai
valtuutettuun korjaamoon.
(3): Mene CITROËN-jälleenmyyjäliikkeeseen tai
valtuutettuun korjaamoon.
Varoitusvalojen luettelo
Punaiset varoitusvalot
STOP
Palaa yhtäjaksoisesti jonkin toisen
varoitusvalon kanssa. Samalla näyttöön
ilmestyy viesti ja kuuluu merkkiääni.
Vakava toimintahäiriö havaittu moottorissa,
jarrujärjestelmässä, ohjaustehostimessa,
automaattivaihteistossa tai vakava sähköhäiriö
havaittu.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Moottoriöljyn painePalaa yhtäjaksoisesti.
Moottorin voitelujärjestelmän
toimintahäiriö.
Suorita (1) ja sitten (2).
Jäähdytysnesteen maksimilämpötilaYhtäjaksoinen. Jäähdytysjärjestelmän lämpötila on liian
korkea.
Suorita (1) ja odota, että moottori on jäähtynyt,
ja lisää sitten jäähdytysnestettä tarvittaessa. Jos
ongelma ei poistu, suorita (2).
Järjestelmän toimintahäiriö (ladattava
hybridi)
Palaa yhtäjaksoisesti.
Ladattavassa hybridijärjestelmässä on
toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).
Latausjohto kytketty (ladattava hybridi)Palaa yhtäjaksoisesti.
Autoa ei voi käynnistää, kun latausjohto
on kiinni auton liittimessä.
Irrota latausjohto ja sulje luukku.
Akun latausYhtäjaksoinen. Akun latausjärjestelmän toimintahäiriö
(likaiset tai löystyneet kaapelikengät, löystynyt tai
rispaantunut laturin hihna jne.).
Puhdista ja kiristä kielekkeet. Jos varoitusvalo
ei sammu moottorin käynnistyksen yhteydessä,
suorita (2).
Ovet ja luukut aukiPalaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven.
Kun joku ovi tai tavaratilan luukku on huonosti
suljettu (nopeus alle 10 km/h).
Palaa yhtäjaksoisesti ja yhdessä viestin
kanssa, joka osoittaa kyseisen oven, ja
samalla kuuluu merkkiääni.
Kun joku ovi tai tavaratilan luukku on huonosti
suljettu (nopeus yli 10 km/h).
Turvavyö kiinnittämättä/avattuPalaa yhtäjaksoisesti tai vilkkuu, ja kuuluu
merkkiääni.
Jokin turvavyö on kiinnittämättä tai avattu
lukituksesta.
Sähkötoiminen seisontajarruPalaa yhtäjaksoisesti.
Sähköinen seisontajarru on päällä.
Vilkkuu.
Kiristyksen/vapautuksen toimintahäiriö.
Toimi kohdan ohjeen mukaan (1): pysäköi
tasamaalle (tasaiselle alustalle).
Jos autossa on käsivalintainen vaihteisto, kytke
vaihde päälle.
Jos autossa on automaattivaihteisto, aseta
valitsin
P-tilaan.
Katkaise sytytysvirta ja toimi kohdan (2) ohjeen
mukaan.
JarrutPalaa yhtäjaksoisesti.
Jarrunesteen taso on huomattavan
alhainen.
Toimi kohdan (1) ohjeen mukaan ja lisää sitten
nestettä, joka vastaa valmistajan suositusta.
Jos ongelma ei poistu, toimi kohdan (2) ohjeen
mukaan.
Palaa yhtäjaksoisesti.
Elektronisen jarrupaineen
jakojärjestelmässä (REF) on toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan ja sitten
kohdan (2).

13
Kojelaudan hallintalaitteet
1Oranssit varoitusvalot
Lukkiutumaton jarrujärjestelmä (ABS)
Yhtäjaksoinen.ABS-jarrujärjestelmässä on toimintahäiriö.
Auton tavallinen jarrutus on toiminnassa.
Aja varovasti maltillisella vauhdilla, sitten (3).
HuoltoPalaa hetkellisesti ja näytössä on viesti.
Yksi tai useampi pieni toimintahäiriö, joilla
ei ole omaa erityistä merkkivaloa, on havaittu.
Tunnista toimintahäiriö mittaristoon tulevan
viestin avulla.
Voit korjata itse joitakin häiriöitä, kuten auki
oleva ovi tai hiukkassuodattimen alkava
tukkeutuminen.
Muiden ongelmien kohdalla, kuten
rengaspaineen tarkkailujärjestelmän vika, toimi
kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti, samalla näytössä
on viesti.
Yksi tai useampi merkittävä toimintahäiriö, joilla
ei ole omaa erityistä merkkivaloa, on havaittu.
Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja toimi sitten kohdan (3) mukaan.
Huollon varoitusvalo palaa
yhtäjaksoisesti ja huollon
jakoavainsymboli vilkkuu ja jää sitten palamaan.
Määräaikaishuollon ajankohta ohitettu.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Dieselmoottorien kanssa.
AdBlue® (BlueHDi)Palaa noin 30 sekuntia, kun auto
käynnistetään. Lisäksi näyttöön tulee
viesti, joka ilmoittaa ajomatkan.
Ajomatka on 2
400–800 km.
Täytä AdBlue
®-nestettä säiliöön.Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään. Lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa ajettavissa
olevan ajomatkan.
Ajomatka on 800–100
km.
Lisää välittömästiAdBlue
®-nestettä säiliöön tai
toimi kohdan (3) ohjeen mukaan.
Vilkkuu, lisäksi kuuluu merkkiääni ja
näyttöön tulee viesti, joka ilmoittaa
ajomatkan.
Ajomatka on alle 100
km.
Lisää välittömästiAdBlue®-nestettä moottorin
käynnistykseneston välttämiseksi tai toimi
kohdan (3) ohjeen mukaan.
Vilkkuu, samalla kuuluu merkkiääni ja
käynnistämisen estoviesti tulee näkyviin.
AdBlue
®-säiliö on tyhjä: lainsäädännön vaatima
moottorin käynnistyksenestojärjestelmä estää
moottorin käynnistymisen.
Lisää moottorin uudelleenkäynnistystä varten
AdBlue
®-nestettä tai toimi kohdan (2) ohjeen
mukaan.
AdBlue
®-nestettä on ehdottomasti lisättävä sen
säiliöön vähintään 5 litraa.
SCR-päästönrajoitusjärjestelmä (BlueHDi)Palaa yhtäjaksoisesti, kun
sytytysvirta kytketään, ja samalla
kuuluu merkkiääni ja näytössä näytetään viesti.
SCR -päästönrajoitusjärjestelmän toimintahäiriö
havaittu.
Tämä varoitusviesti katoaa heti, kun
pakokaasupäästötaso palautuu vaatimusten
mukaiseksi.
AdBlue® -varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnostiikan
varoitusvalot palavat yhtäjaksoisesti ja lisäksi
kuuluu merkkiääni ja näytöllä näytetään viesti, \
joka ilmoittaa ajettavissa olevan ajomatkan.
Näytetystä viestistä riippuen voi olla mahdollista
ajaa enintään 1100

km, ennen kuin moottorin
käynnistyksenesto laukeaa.
Toimi välittömästi kohdan (3) ohjeen mukaan,
jotta vältytään käynnistyksen estymiseltä .
AdBlue® -varoitusvalo vilkkuu, kun
sytytysvirta kytketään. Samalla
huollon ja moottorin itsediagnostiikan
varoitusvalot palavat yhtäjaksoisesti ja lisäksi
kuuluu merkkiääni ja näytöllä näytetään viesti, \
joka ilmoittaa käynnistyksen olevan estetty.
Moottorin käynnistyksenesto estää moottorin
uudelleenkäynnistymisen (kun sallittu ajomatka
päästönrajoitusjärjestelmän toimintahäiriön
todentamisen jälkeen on ylitetty).
Käynnistä moottori toimimalla kohdan (2) ohjeen
mukaan.

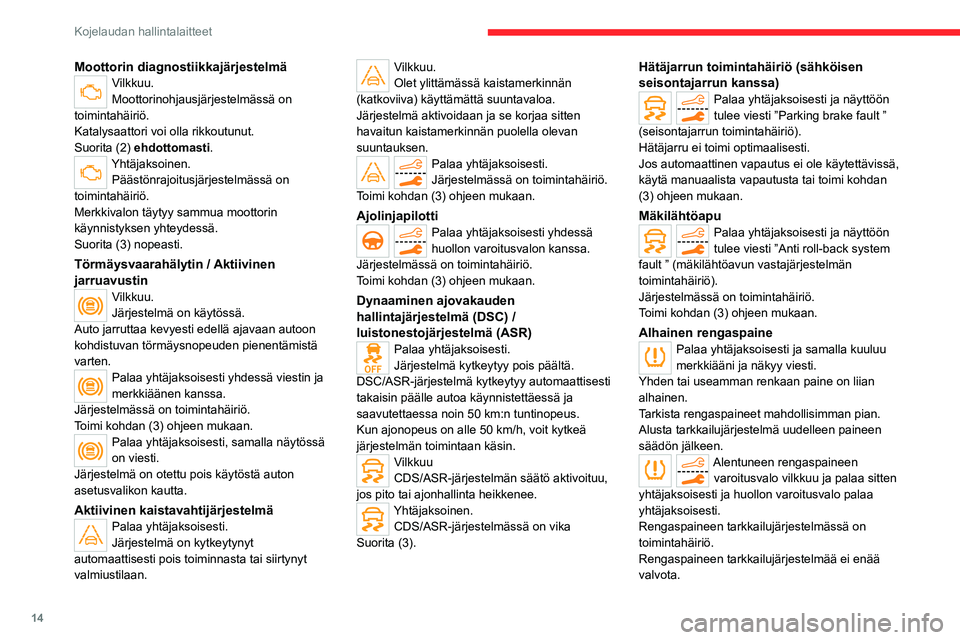

14
Kojelaudan hallintalaitteet
Moottorin diagnostiikkajärjestelmäVilkkuu.
Moottorinohjausjärjestelmässä on
toimintahäiriö.
Katalysaattori voi olla rikkoutunut.
Suorita (2) ehdottomasti.
Yhtäjaksoinen. Päästönrajoitusjärjestelmässä on
toimintahäiriö.
Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Suorita (3) nopeasti.
Törmäysvaarahälytin / Aktiivinen
jarruavustin
Vilkkuu.
Järjestelmä on käytössä.
Auto jarruttaa kevyesti edellä ajavaan autoon
kohdistuvan törmäysnopeuden pienentämistä
varten.
Palaa yhtäjaksoisesti yhdessä viestin ja
merkkiäänen kanssa.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Palaa yhtäjaksoisesti, samalla näytössä
on viesti.
Järjestelmä on otettu pois käytöstä auton
asetusvalikon kautta.
Aktiivinen kaistavahtijärjestelmäPalaa yhtäjaksoisesti.
Järjestelmä on kytkeytynyt
automaattisesti pois toiminnasta tai siirtynyt
valmiustilaan.
Vilkkuu.
Olet ylittämässä kaistamerkinnän
(katkoviiva) käyttämättä suuntavaloa.
Järjestelmä aktivoidaan ja se korjaa sitten
havaitun kaistamerkinnän puolella olevan
suuntauksen.
Palaa yhtäjaksoisesti.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
AjolinjapilottiPalaa yhtäjaksoisesti yhdessä
huollon varoitusvalon kanssa.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Dynaaminen ajovakauden
hallintajärjestelmä (DSC) /
luistonestojärjestelmä (ASR)
Palaa yhtäjaksoisesti.
Järjestelmä kytkeytyy pois päältä.
DSC/ASR-järjestelmä kytkeytyy automaattisesti
takaisin päälle autoa käynnistettäessä ja
saavutettaessa noin 50 km:n tuntinopeus.
Kun ajonopeus on alle 50
km/h, voit kytkeä
järjestelmän toimintaan käsin.
Vilkkuu
CDS/ASR-järjestelmän säätö aktivoituu,
jos pito tai ajonhallinta heikkenee.
Yhtäjaksoinen. CDS/ASR-järjestelmässä on vika
Suorita (3).
Hätäjarrun toimintahäiriö (sähköisen
seisontajarrun kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Hätäjarru ei toimi optimaalisesti.
Jos automaattinen vapautus ei ole käytettävissä,
käytä manuaalista vapautusta tai toimi kohdan
(3) ohjeen mukaan.
MäkilähtöapuPalaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Anti roll-back system
fault ” (mäkilähtöavun vastajärjestelmän
toimintahäiriö).
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Alhainen rengaspainePalaa yhtäjaksoisesti ja samalla kuuluu
merkkiääni ja näkyy viesti.
Yhden tai useamman renkaan paine on liian
alhainen.
Tarkista rengaspaineet mahdollisimman pian.
Alusta tarkkailujärjestelmä uudelleen paineen
säädön jälkeen.
Alentuneen rengaspaineen varoitusvalo vilkkuu ja palaa sitten
yhtäjaksoisesti ja huollon varoitusvalo palaa
yhtäjaksoisesti.
Rengaspaineen tarkkailujärjestelmässä on
toimintahäiriö.
Rengaspaineen tarkkailujärjestelmää ei enää
valvota.

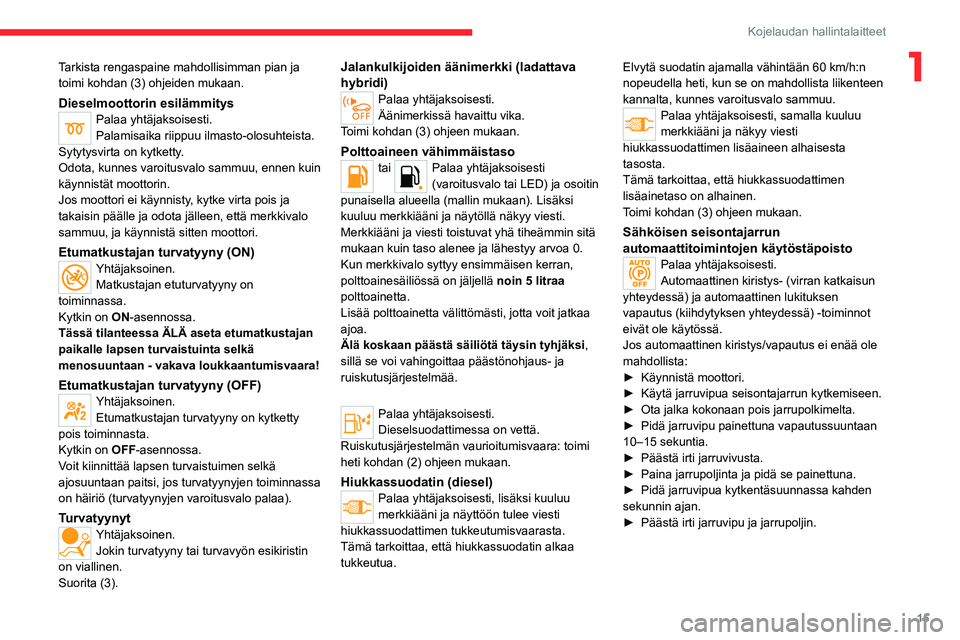

15
Kojelaudan hallintalaitteet
1Tarkista rengaspaine mahdollisimman pian ja
toimi kohdan (3) ohjeiden mukaan.
Dieselmoottorin esilämmitysPalaa yhtäjaksoisesti.
Palamisaika riippuu ilmasto-olosuhteista.
Sytytysvirta on kytketty.
Odota, kunnes varoitusvalo sammuu, ennen kuin
käynnistät moottorin.
Jos moottori ei käynnisty, kytke virta pois ja
takaisin päälle ja odota jälleen, että merkkivalo
sammuu, ja käynnistä sitten moottori.
Etumatkustajan turvatyyny (ON)Yhtäjaksoinen. Matkustajan etuturvatyyny on
toiminnassa.
Kytkin on ON-asennossa.
Tässä tilanteessa ÄLÄ aseta etumatkustajan
paikalle lapsen turvaistuinta selkä
menosuuntaan - vakava loukkaantumisvaara!
Etumatkustajan turvatyyny (OFF)Yhtäjaksoinen. Etumatkustajan turvatyyny on kytketty
pois toiminnasta.
Kytkin on OFF-asennossa.
Voit kiinnittää lapsen turvaistuimen selkä
ajosuuntaan paitsi, jos turvatyynyjen toiminnassa
on häiriö (turvatyynyjen varoitusvalo palaa).
TurvatyynytYhtäjaksoinen. Jokin turvatyyny tai turvavyön esikiristin
on viallinen.
Suorita (3).
Jalankulkijoiden äänimerkki (ladattava
hybridi)
Palaa yhtäjaksoisesti.
Äänimerkissä havaittu vika.
Toimi kohdan (3) ohjeen mukaan.
Polttoaineen vähimmäistasotai Palaa yhtäjaksoisesti
(varoitusvalo tai LED) ja osoitin
punaisella alueella (mallin mukaan). Lisäksi
kuuluu merkkiääni ja näytöllä näkyy viesti.
Merkkiääni ja viesti toistuvat yhä tiheämmin sitä
mukaan kuin taso alenee ja lähestyy arvoa 0.
Kun merkkivalo syttyy ensimmäisen kerran,
polttoainesäiliössä on jäljellä noin 5 litraa
polttoainetta.
Lisää polttoainetta välittömästi, jotta voit jatkaa
ajoa.
Älä koskaan päästä säiliötä täysin tyhjäks\
i,
sillä se voi vahingoittaa päästönohjaus- ja
ruiskutusjärjestelmää.
Palaa yhtäjaksoisesti.
Dieselsuodattimessa on vettä.
Ruiskutusjärjestelmän vaurioitumisvaara: toimi
heti kohdan (2) ohjeen mukaan.
Hiukkassuodatin (diesel)Palaa yhtäjaksoisesti, lisäksi kuuluu
merkkiääni ja näyttöön tulee viesti
hiukkassuodattimen tukkeutumisvaarasta.
Tämä tarkoittaa, että hiukkassuodatin alkaa
tukkeutua. Elvytä suodatin ajamalla vähintään 60 km/h:n
nopeudella heti, kun se on mahdollista liikenteen
kannalta, kunnes varoitusvalo sammuu.
Palaa yhtäjaksoisesti, samalla kuuluu
merkkiääni ja näkyy viesti
hiukkassuodattimen lisäaineen alhaisesta
tasosta.
Tämä tarkoittaa, että hiukkassuodattimen
lisäainetaso on alhainen.
Toimi kohdan (3) ohjeen mukaan.
Sähköisen seisontajarrun
automaattitoimintojen käytöstäpoisto
Palaa yhtäjaksoisesti.
Automaattinen kiristys- (virran katkaisun
yhteydessä) ja automaattinen lukituksen
vapautus (kiihdytyksen yhteydessä) -toiminnot
eivät ole käytössä.
Jos automaattinen kiristys/vapautus ei enää ole
mahdollista:
►  Käynnistä
  moottori.
►  Käytä
  jarruvipua   seisontajarrun   kytkemiseen.
►  Ota
  jalka   kokonaan   pois   jarrupolkimelta.
►  Pidä
  jarruvipu   painettuna   vapautussuuntaan  
10–15 sekuntia.
► 

Päästä   irti   jarruvivusta.
►  Paina
  jarrupoljinta   ja   pidä   se   painettuna.
►  Pidä
  jarruvipua   kytkentäsuunnassa   kahden  
sekunnin ajan.
► 

Päästä   irti   jarruvipu   ja   jarrupoljin.

16
Kojelaudan hallintalaitteet
Toimintahäiriö (sähköisen seisontajarrun
kanssa)
Palaa yhtäjaksoisesti ja näyttöön
tulee viesti ”Parking brake fault ”
(seisontajarrun toimintahäiriö).
Autoa ei voida pysäyttää, kun moottori on
käynnissä.
Jos manuaalinen kytkentä ja vapautuskomennot
eivät toimi, sähköisen seisontajarrun säätövipu
on viallinen.
Automaattisia toimintoja on aina käytettävä ja
ne aktivoituvat automaattisesti uudelleen, mikäli
säätövipu ei toimi.
Toimi kohdan (2) ohjeen mukaan.
Palaa yhtäjaksoisesti ja
näyttöön tulee viesti
”Parking brake fault ” (seisontajarrun
toimintahäiriö).
Seisontajarrussa on toimintahäiriö, manuaali- ja
automaattitoiminnot eivät ehkä toimi.
Kun auto on pysähtyneenä, saat auton
pysymään paikallaan:
►  Vedä
 
ja
 
pidä
 
säätövipua   vedettynä   noin   7–15  
sekuntia, kunnes mittaristoon syttyy merkkivalo.
Jos tämä ei auta, tee autosta turvallinen:
► 

Pysäköi
 
tasaiselle   alustalle.
►  Jos
 
autossa
 
on
 
käsivalintainen   vaihteisto,  
kytke vaihde päälle.
► 

Valitse
 
automaattivaihteistossa  
P
-asento ja
aseta sitten toimitetut kiilat yhtä pyörää vasten.
Toimi sitten kohdan (2) ohjeen mukaan.
TakasumuvalotPalaa yhtäjaksoisesti.
Valot ovat päällä.
PysäköintiavustinPalaa yhtäjaksoisesti, minkä lisäksi
näyttöön tulee viesti ja merkkiääni soi.
Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Jalka kytkimellePalaa yhtäjaksoisesti.
Stop & Start: vaihto START-tilaan on
estetty, koska kytkinpoljinta ei ole painettu
pohjaan.
Paina kytkinpoljin täysin pohjaan.
OhjaustehostinPalaa yhtäjaksoisesti.
Ohjaustehostimessa on toimintahäiriö.
Aja varovasti maltillisella nopeudella, ja suorita
sitten (3).
Stop & StartPalaa yhtäjaksoisesti, samalla näytössä
on viesti.
Stop & Start -järjestelmä kytkeytyy pois päältä.
Moottori ei sammu seuraavan kerran
liikenteessä pysähdyttäessä.
Ota Stop & Start uudelleen käyttöön painamalla
painiketta.
Vihreät varoitusvalot
Stop & Start
Palaa yhtäjaksoisesti.
Stop & Start-järjestelmä asettaa moottorin
STOP-tilaan, kun auto pysähtyy.
Vilkkuu hetkellisesti.
STOP-tila ei ole tilapäisesti käytettävissä
tai START-tila on aktivoitunut automaattisesti.
Ajovalmis auto (ladattava hybridi)Merkkivalo palaa yhtäjaksoisesti, ja kun
se syttyy, kuuluu merkkiääni.
Auto on valmis ajoon.
Merkkivalo sammuu, kun auto saavuttaa noin 5
km/h:n nopeuden ja syttyy, kun auto pysähtyy
uudelleen.
Valo sammuu, kun sammutat moottorin ja poistut
autosta.
Park AssistPalaa yhtäjaksoisesti.
Toiminto on käytössä.
AjolinjapilottiPalaa yhtäjaksoisesti.
Toiminto on aktivoitu.
Kaikki ehdot täyttyvät: järjestelmä toimii.
SuuntavalotVilkkuu ja kuuluu merkkiääni.
Suuntavalot vilkkuvat.
SeisontavalotYhtäjaksoinen. Valot ovat päällä.

17
Kojelaudan hallintalaitteet
1LähivalotYhtäjaksoinen.Valot ovat päällä.
Ajovalojen vaihtoautomatiikkaPalaa yhtäjaksoisesti.
Toiminto on otettu käyttöön
kosketusnäytöllä (valikko Driving / Ajoon
liittyvät tiedot ).
Valojen säätötappi on AUTO-asennossa.
EtusumuvalotYhtäjaksoinen. Etusumuvalot ovat päällä.
PyyhintäautomatiikkaPalaa yhtäjaksoisesti.
Tuulilasin pyyhintäautomatiikka on
käytössä.
Siniset varoitusvalot
Kaukovalot
Yhtäjaksoinen. Kaukovalot ovat päällä.
eSave-toiminto (ladattava hybridi)
Palaa yhtäjaksoisesti yhdessä varatun
sähköenergian kanssa.
Toiminto eSave on aktivoitu.
Mustat/valkoiset varoitusvalot
Hill Assist Descent Control
Palaa yhtäjaksoisesti.
(harmaa)
Toiminto on otettu käyttöön, mutta se on tällä
hetkellä keskeytetty, koska nopeus on liian suuri. Hidasta ajonopeudeksi alle 30
km/h.
Osoittimet
Huoltomittari
Huoltomittari näkyy mittaristossa. Automallin
mukaan:
–

matkamittarin näyttöön tulee kilometrimäärä,
joka voidaan ajaa, ennen kuin seuraava huolto
on ajankohtainen, tai ajetun matkan edellisestä
huoltoajankohdasta lähtien, jonka edellä on
merkki “-”.
–


varoitusviesti ilmoittaa ajanjakson ja
kilometrimäärän, joka voidaan ajaa ennen kuin
seuraava huolto on ajankohtainen, sekä ajan
seuraavaan huoltoajankohtaan tai ohitettuun
huoltoajankohtaan.
Huollon avainsymboliPäällä väliaikaisesti, kun sytytysvirta on
kytkettynä.
Kun seuraavaan määräaikaishuoltoon on 1
000–3 000 km.
Palaa yhtäjaksoisesti, kun sytytysvirta
kytketään.
Seuraavaan huoltoon on alle 1 000 km.
Käytä auto huollossa hyvin pian.
Huollon avainsymboli vilkkuuVilkkuu ja jää sitten palamaan, kun
sytytysvirta kytketään.
(BlueHDi Dieselmoottorien kanssa, huollon
varoitusvalon yhteydessä.)
Määräaikaishuollon ajankohta ohitettu.
Käytä auto huollossa niin pian kuin mahdollista.
Huoltomittarin nollaaminen
Huoltomittari on nollattava aina huollon jälkeen.
►  Katkaise   sytytysvirta.




►  Paina tätä painiketta ja pidä se alas painettuna.
►  Kytke   sytytysvirta;   osamatkamittarin   lukema  
alkaa juosta taaksepäin.
► 

Vapauta   painike,   kun   näytössä   näkyy  
=0

(kiintoavainkuvake poistuu näytöstä).
Jos haluat tämän toimenpiteen jälkeen
irrottaa akun, lukitse auto ja odota
vähintään viisi minuuttia, jotta nollaus tulee
voimaan.

18
Kojelaudan hallintalaitteet
AdBlue®-toimintamatkan
osoittimet (BlueHDi)
BlueHDi-dieselmoottorit on varustettu
järjestelmällä, johon sisältyy SCR-järjestelmä
(selektiivinen katalyyttinen pelkistys) ja
dieselhiukkassuodatin (FAP) pakokaasujen
käsittelyä varten. Ne eivät toimi ilman
AdBlue
®-nestettä.
Moottorin käynnistyksenesto kytkeytyy
automaattisesti heti, kun AdBlue®-säiliö
on tyhjentynyt. Sen jälkeen moottoria ei voida
käynnistää, ennen kuin AdBlue
®-nestettä on
täytetty vähintään minimitasoon asti.
Ajomatkan manuaalinen näyttö
Kun toimintasäde on yli 2 400 km, sitä ei näytetä
automaattisesti.




►  Paina tätä painiketta hetkellisesti, kun haluat 
tarkastella ajomatkaa.
Huoltoa koskevien tietojen muistutus
Voit milloin tahansa saada näyttöön huoltotiedot
mittariston avulla.


►  Paina tätä painiketta hetkellisesti, kun haluat tarkastella huoltotietoja.
Ilmoitettu kilometrimäärä (tai mailimäärä)
lasketaan edellisen huollon jälkeen
ajettujen kilometrien ja edellisestä huollosta
kuluneen ajan perusteella.
Varoitus saattaa aktivoitua lähellä
huoltopäivämäärää.
Moottoriöljyn tasomittari
(mallin mukaan)
Malleissa, joissa on sähköinen öljyn
tasomittari, öljyn tasosta kertova viesti tulee
näkyviin mittaristoon muutamaksi sekunniksi
huoltotietojen jälkeen, kun sytytysvirta kytketään.
Tason tarkistus on luotettava vain, jos auto on vaakatasossa tasaisella alustalla
ja moottori on ollut sammutettuna vähintään
30 minuutin ajan.
Moottoriöljyä liian vähän
Mittariston näyttöön ilmestyy öljyn lisäystä
koskeva viesti, minkä lisäksi huollon merkkivalo
syttyy ja merkkiääni soi.
Jos vielä toteat öljynmittatikun avulla, että
moottoriöljyn taso on liian alhainen, lisää
ehdottomasti öljyä, jotta moottori ei vahingoittuisi.
Katso lisätietoja tasojen tarkistuksesta asiaa
käsittelevästä kohdasta.
Häiriö öljyn mittauksessa
Mittariston näyttöön ilmestyy viesti Öljyn tason
mittaus ei ole pätevä merkiksi toimintahäiriöstä.
Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Jos sähköisessä mittatikussa on
toimintahäiriö, moottoriöljyn tasoa ei
enää tarkkailla.
Niin kauan kuin mittausjärjestelmä on
epäkunnossa, moottoriöljyn taso on
tarkistettava mittatikulla, joka sijaitsee
moottoritilassa.
Katso lisätietoja tasojen tarkistuksesta
asiaa käsittelevästä kohdasta.
Jäähdytysnesteen
lämpötilan osoitin


Kun moottori on käynnissä:
– Alueella A, lämpötila on oikea.
–
Alueella B, lämpötila on liian korkea. Siihen
liittyvä varoitusvalo ja STOP -varoitusvalo
syttyvät palamaan punaisena mittaristossa ja
näyttöön tulee viesti sekä kuuluu merkkiääni.
Auto on ehdottomasti pysäytettävä heti,
kun se muuta liikennettä vaarantamatta on
turvallista.
Odota muutama minuutti ennen kuin sammutat
moottorin.
Kun sytytysvirta on katkaistu, avaa
konepelti varovasti ja tarkista
jäähdytysnestetaso.
Katso lisätietoja tasojen tarkistuksesta
asiaa käsittelevästä kohdasta.
