209Informaţii practice

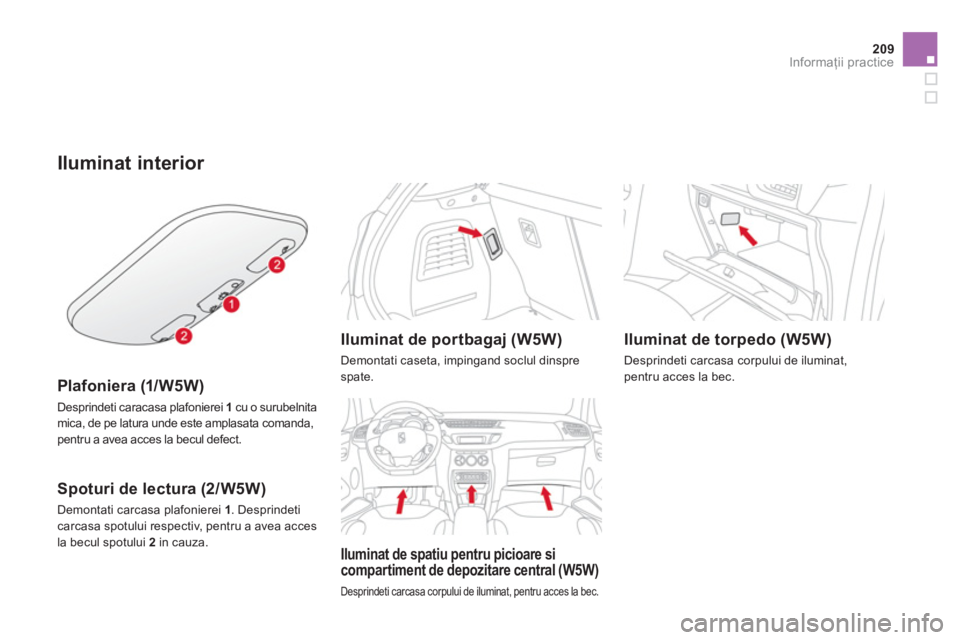

Iluminat interior


Plafoniera (1/ W5W)

Desprindeti caracasa plafonierei 1cu o surubelnitamica, de pe latura unde este amplasata comanda, pentru a avea acces la becul defect.



Spoturi de lectura (2/W5W)


Demontati carcasa plafonierei 1. Desprindeticarcasa spotului respectiv, pentru a avea acces
la becul spotului 2in cauza.

Iluminat de portbagaj (W5W)
Demontati caseta, impingand soclul dinspre
spate.
Iluminat de spatiu pentru picioare sicompartiment de depozitare central (W5W)
Desprindeti carcasa corpului de iluminat, pentru acces la bec.



Iluminat de torpedo (W5W)

Desprindeti carcasa corpului de iluminat,
pentru acces la bec.

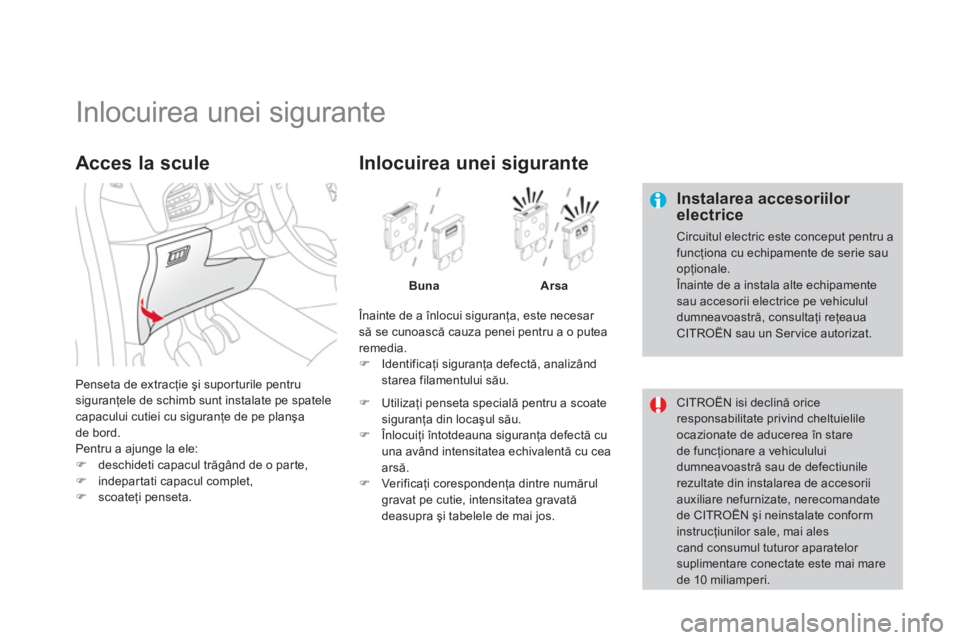

Inlocuirea unei sigurante

Instalarea accesoriilor electrice
Circuitul electric este conceput pentru afuncţiona cu echipamente de serie sau opţionale.

211Informaţii practice

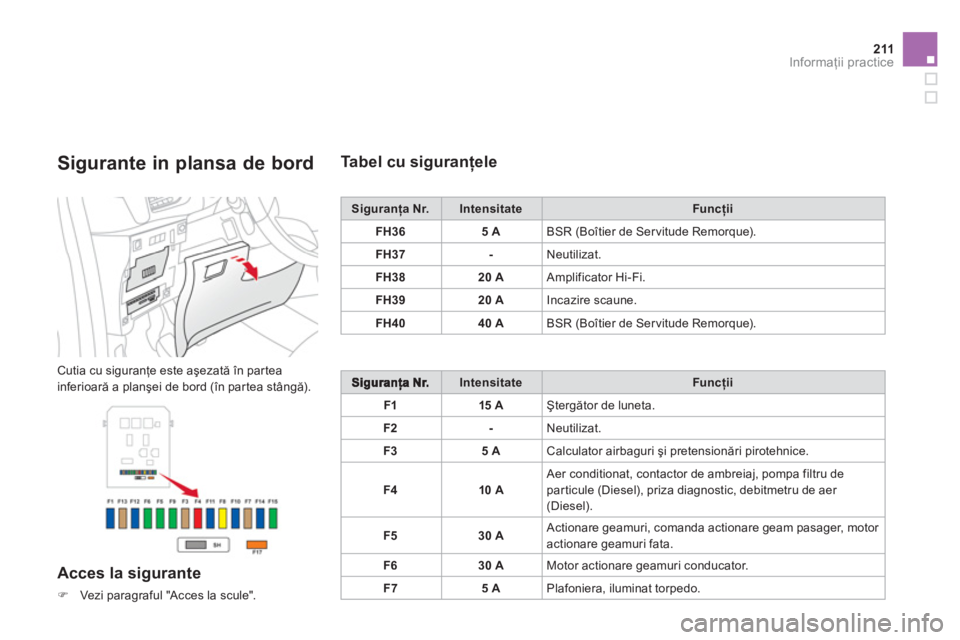

Sigurante in plansa de bord
Cutia cu siguranţe este aşezată în par tea
inferioară a planşei de bord (în par tea stângă).

Acces la sigurante
)Vezi paragraful "Acces la scule".
Tabel cu siguranţele
Siguranţa Nr.IntensitateFuncţii
FH365 ABSR (Boîtier de Servitude Remorque).
FH3
7-Neutilizat.
FH3
820 A Amplificator Hi-Fi.
FH39
20 AIncazire scaune.
FH4
040 ABSR (Boîtier de Servitude Remorque).
IntensitateFuncţii
F115 AŞtergător de luneta.
F2
-Neutilizat.
F3
5 ACalculator airbaguri şi pretensionări pirotehnice.
F
410 A Aer conditionat, contactor de ambreiaj, pompa filtru de particule (Diesel), priza diagnostic, debitmetru de aer (Diesel).
F530 A
Actionare geamuri, comanda actionare geam pasager, motor actionare geamuri fata.
F
630 AMotor actionare geamuri conducator.
F7
5 APlafoniera, iluminat torpedo.

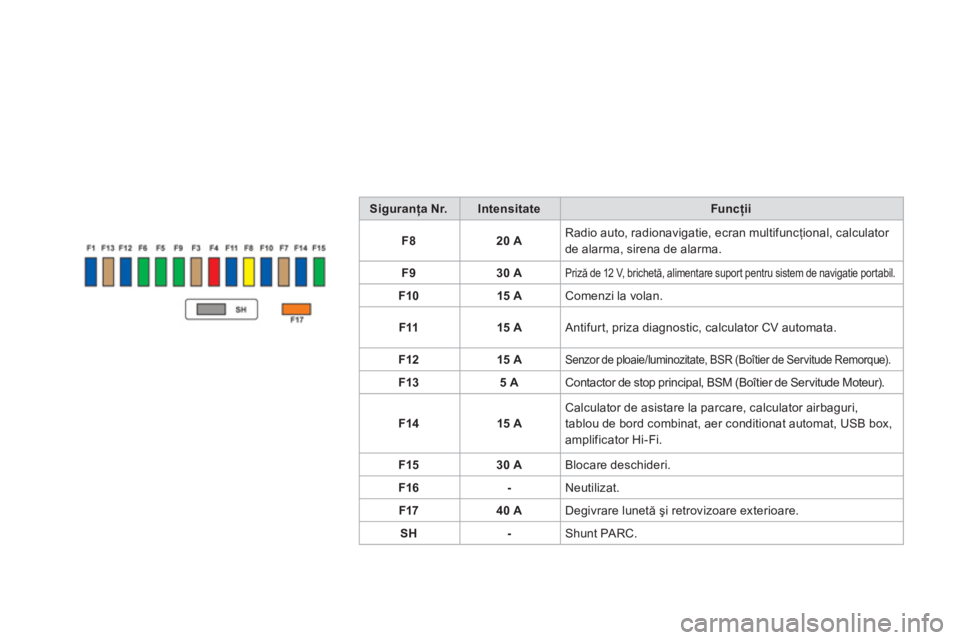

Siguranţa Nr.IntensitateFuncţii
F820 A
Radio auto, radionavigatie, ecran multifuncţional, calculator
de alarma, sirena de alarma.
F
930 A Priză de 12 V, brichetă, alimentare suport pentru sistem de navigatie portabil.
F1015 A Comenzi la volan.
F1
115 A
Antifur t, priza diagnostic, calculator CV automata.
F12 15 A
Senzor de ploaie/luminozitate, BSR (Boîtier de Servitude Remorque).
F135 A Contactor de stop principal, BSM (Boîtier de Servitude Moteur).
F14 15 A Calculator de asistare la parcare, calculator airba
guri,
tablou de bord combinat, aer conditionat automat, USB box,
amplificator Hi-Fi.
F1
530 A
Blocare deschideri.
F1
6- Neutilizat.
F1740 A Degivrare lunetă şi retrovizoare exterioare.
S
H- Shunt PARC.

213Informaţii practice

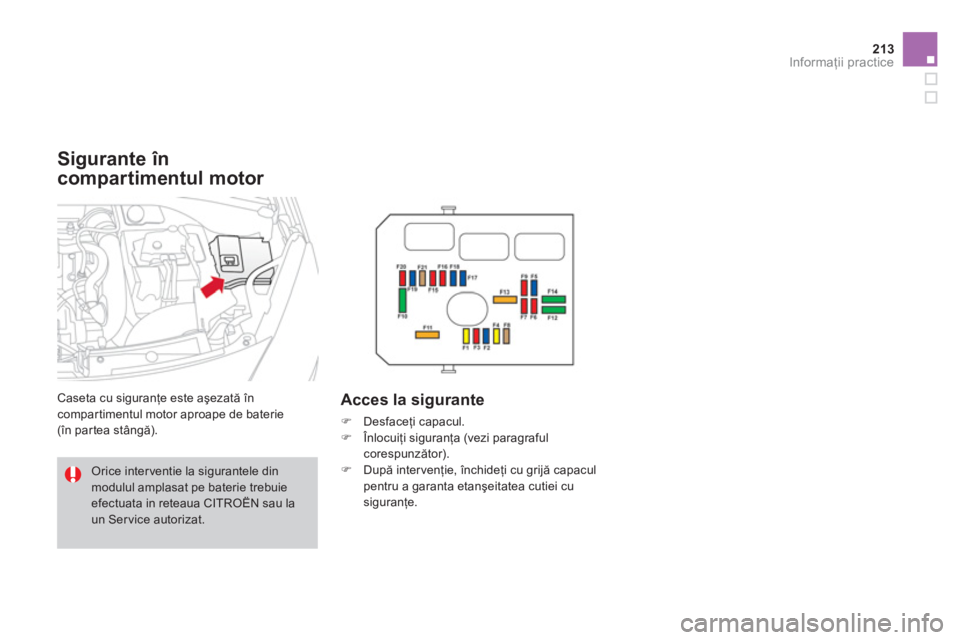

Sigurante în
compartimentul motor
Caseta cu siguranţe este aşezată încompartimentul motor aproape de baterie
(în par tea stângă).
Acces la sigurante
)
Desfaceţi capacul.
)
Înlocuiţi siguranţa (vezi paragraful corespunzător). )
După intervenţie,

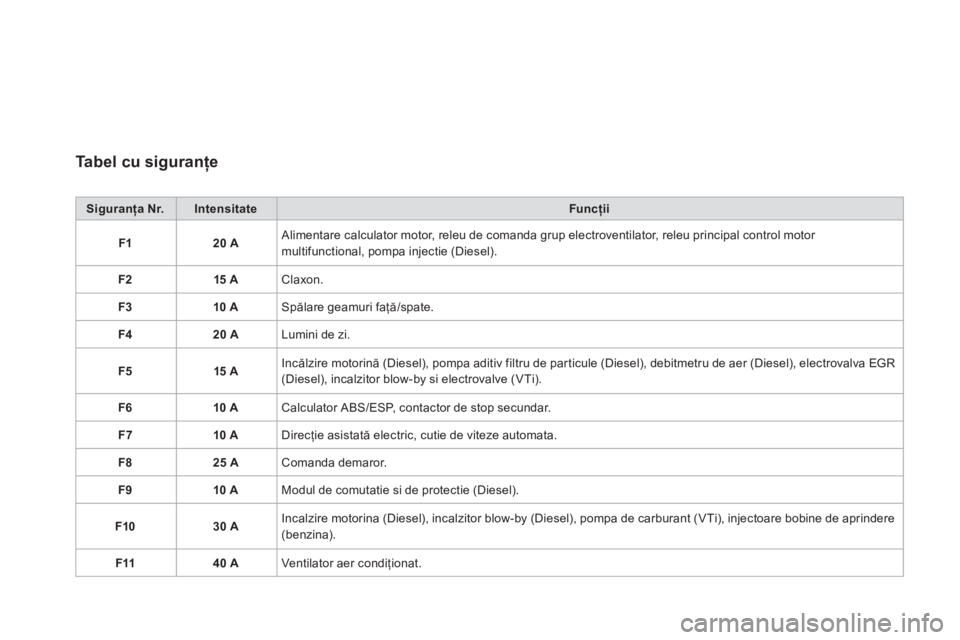

Tabel cu siguranţe
Siguranţa Nr.IntensitateFuncţii
F120 A Alimentare calculator motor, releu de comanda grup electroventilator, releu principal control motor multifunctional, pompa injectie (Diesel).
F2 15
AClaxon.
F
310 ASpălare geamuri faţă/spate.
F420 ALumini de zi.
F
515 AIncălzire motorină (Diesel), pompa aditiv filtru de par ticule (Diesel), debitmetru de aer (Diesel), electrovalva EGR(Diesel), incalzitor blow-by si electrovalve (VTi).
F
610 ACalculator ABS/ESP, contactor de stop secundar.
F710 ADirecţie asistată electric, cutie de viteze automata.
F
825 AComanda demaror.
F9
10 AModul de comutatie si de protectie (Diesel).
F10
30 AIncalzire motorina (Diesel), incalzitor blow-by (Diesel), pompa de carburant (VTi), injectoare bobine de aprindere(benzina).
F1140 AVentilator aer condiţionat.

215
Informaţii practice

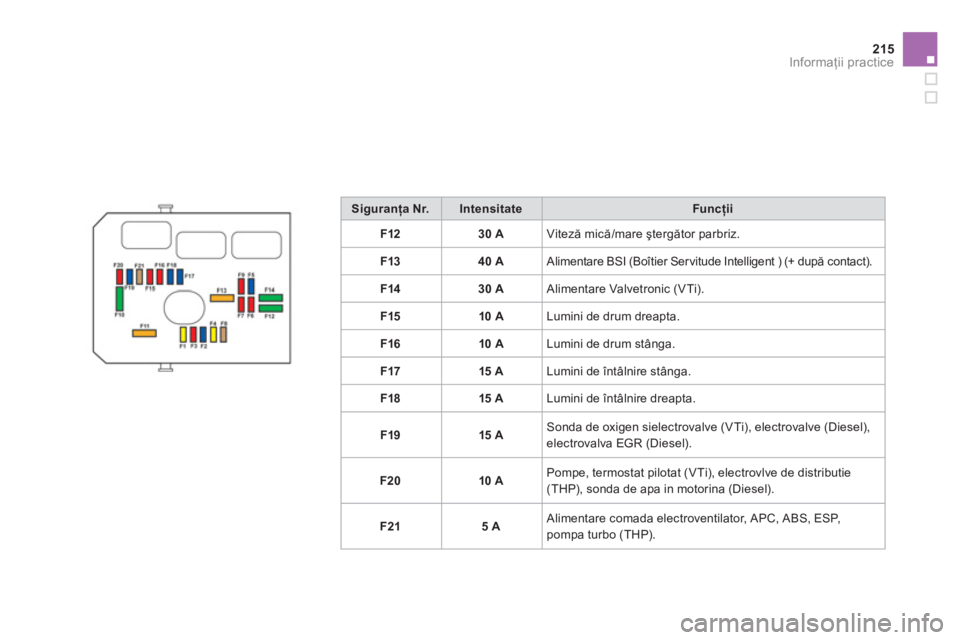

Siguranţa Nr.IntensitateFuncţii
F1230 AViteză mică/mare ştergător parbriz.
F1
340 A Alimentare BSI (Boîtier Servitude Intelligent ) (+ după contact).
F1
430 A Alimentare Valvetronic (VTi).
F1
510 ALumini de drum dreapta.
F1
610 ALumini de drum stânga.
F17 15 ALumini de întâlnire stân
ga.
F18 15 ALumini de
întâlnire dreapta.
F1
915 ASonda de oxigen sielectrovalve (VTi), electrovalve (Diesel),
electrovalva EGR
(Diesel).
F20 10 APompe, termostat pilotat
(VTi), electrovlve de distributie(THP), sonda de apa in motorina (Diesel).
F2
15 A Alimentare comada electroventilator, APC, ABS, ESP,pompa turbo (THP).

Tabel cu siguranţe maxi
Siguranţa Nr.IntensitateFuncţii
MF1*60 AGrup electroventilator.
MF2 *30 APompa ABS/ESP.
MF3
* 30 AElectrovalve ABS/ESP.
MF4*60 A Alimentare BSI (Boîtier de Servitude Intelligent).
MF5 *
60 A Alimentare BSI (Boîtier de Ser vitude Intelligent).
MF6 *30 AGrup electroventilator aditional (THP).
MF7 *80 ACaseta sigurante habitaclu.
MF
8 * -Neutilizat.
*
Siguranţele de tip maxi sunt o protecţie suplimentară a sistemelor electrice. Orice intervenţie asupra acestor siguranţe maxi trebuie efectuată dereţeaua CITRO

217Informaţii practice

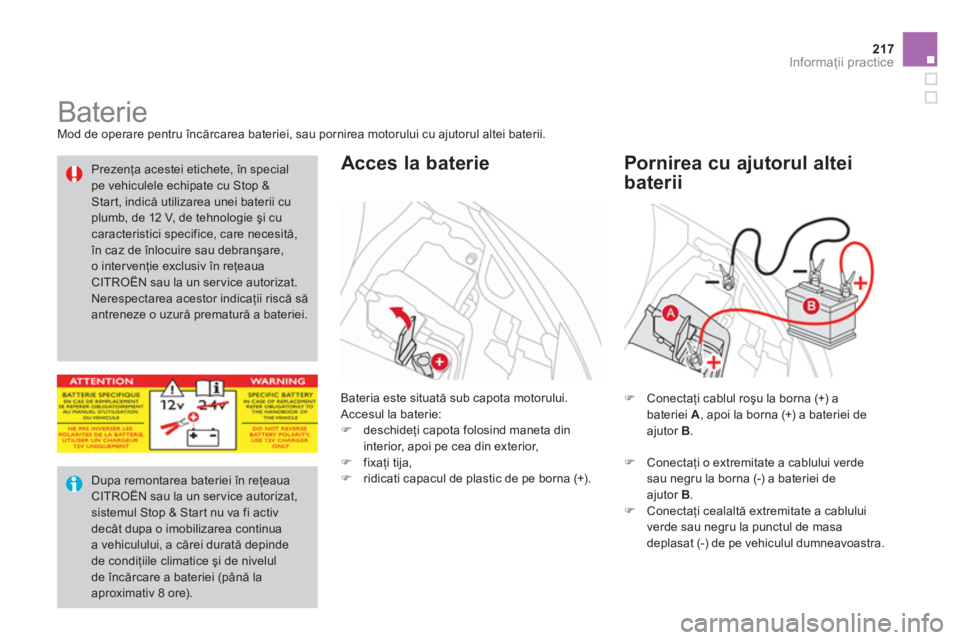

Baterie
Mod de operare pentru încărcarea bateriei, sau pornirea motorului cu ajutorul altei baterii.
Bateria este situată sub capota motorului.
Accesul la baterie:
) deschideţi capota folosind maneta din
interior, apoi pe cea din exterior, ) fixaţi tija, )
ridicati capacul de plastic de pe borna (+).


Acces la baterie
)
Conectaţi cablul roşu la borna (+) a bateriei A
, apoi la borna (+) a bateriei de
a
jutor B.
Pornirea cu ajutorul altei
baterii


Dupa remontarea bateriei în reţeaua CITRO

)Porniti vehiculul de asistenta. )Acţionaţi demarorul vehiculului in pana silăsaţi motorul să funcţioneze. )Aşteptaţi revenirea la turaţia de ralanti şi
deconectaţi cablurile.

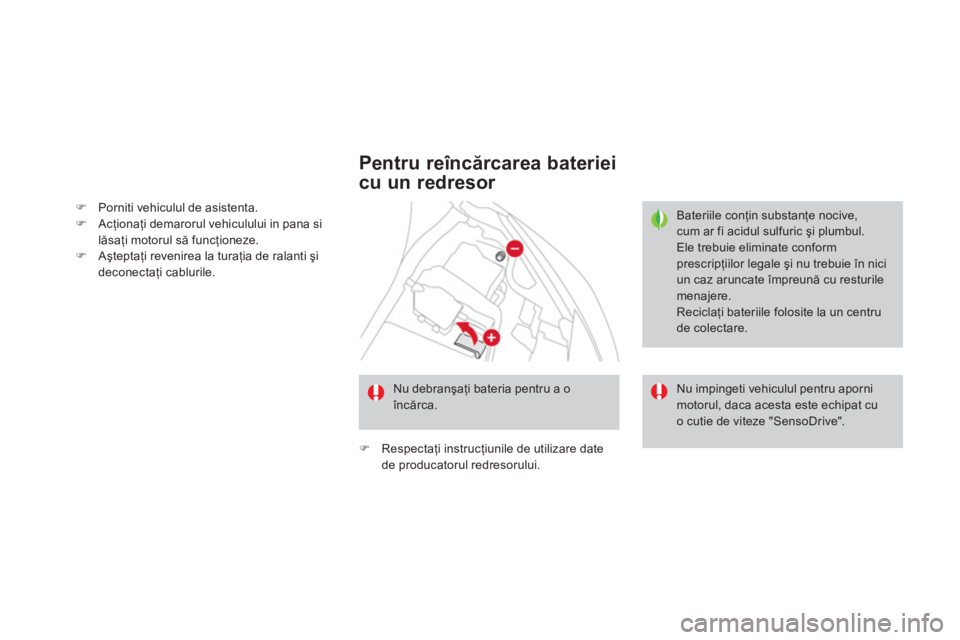

Pentru reîncărcarea bateriei
cu un redresor

Bateriile conţin substanţe nocive,cum ar fi acidul sulfuric şi plumbul. Ele trebuie eliminate conformprescripţiilor legale şi nu trebuie în niciun caz aruncate împreună cu resturilemenajere.
Reciclaţi bateriile folosite la un centrude colectare.
)
Respectaţi instrucţiunile de utilizare date
de producatorul redresorului.
Nu debranşaţi bateria pentru a oîncărca.
Nu impingeti vehiculul pentru apornimotorul, daca acesta este echipat cu o cutie de viteze "SensoDrive".
