display CITROEN DS3 2011 InstruktionsbÖcker (in Swedish)

MULTIFUNKTIONSDISPLAYERKOMFORT ÖPPNA OCH
STÄNGASIKT
52 Monokrom displayA
55Monokrom displayC
59Färgdisplay i 16/9 -format(My Way)
64 Ventilation
66 Värme
67 Manuell luftkonditionering
71Automatisk luftkonditionering
74 Borttagning av is och immmapå bakrutan
75Doftsystem
77Framsäten
82Baksäte
83 Inställning av ratten
84Backspeglar
88Nyckel med fjärrkontroll
94Fönsterhissar
96 Dörrar
99 Bagageutrymme
100 Bränsletanken
102Feltankningsskydd
106 Belysningsreglage
111LED-varselljus
111Strålkastarinställning
112 To r k a r r eglage
116 Ta k l a m pa
117Komfortbelysning
117Belysning i bagageutrymmet
004004005005002002003003

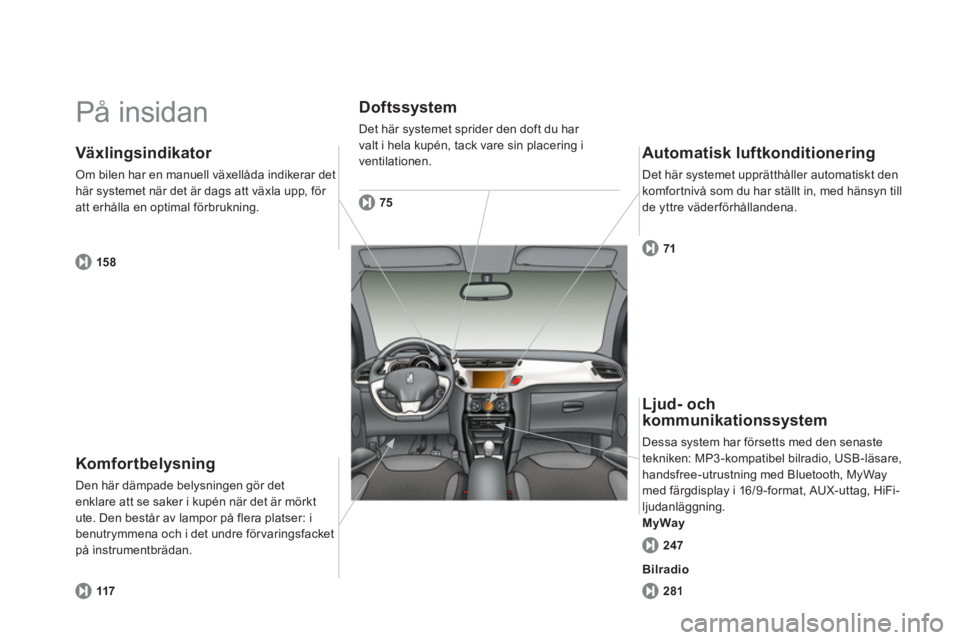

På insidan
Komfortbelysning
Den här dämpade belysningen gör det enklare att se saker i kupén när det är mörkt
ute. Den består av lampor på flera platser: i
benutr
ymmena och i det undre förvaringsfacket på instrumentbrädan.
Växlingsindikator
Om bilen har en manuell växellåda indikerar det här systemet när det är dags att växla upp, för att erhålla en optimal förbrukning.

Doftssystem

Det här systemet sprider den doft du har
valt i hela kupén, tack vare sin placering i
ventilationen.
Automatisk luftkonditionering

Det här systemet upprätthåller automatiskt den
komfor tnivå som du har ställt in, med hänsyn till
de yttre väderförhållandena.

117
15
8
75
7
1
281

Ljud- och
kommunikationssystem
Dessa system har försetts med den senaste
tekniken: MP3-kompatibel bilradio, USB-läsare,
handsfree-utrustning med Bluetooth, MyWay med färgdisplay i 16/9 -format, AUX-uttag, HiFi-
ljudanläggning.MyWay
247
Bilradio

Förarplatsen
1.
Ratt- och tändningslås. 2.
Reglage under ratten för bilradion.3.
Reglage för vindrutetorkare/vindrutespolare/färddator. 4.
Doftspridare.5.
Centrallåsknapp.
6.Multifunktionsdisplay. 7. Knapp för varningsblinkers.8.Justerbara och stängningsbara
ventilationsmunstycken i mitten.9. Solinstrålningsgivare.
Mitthögtalare i HiFi-ljudanläggningen. 10.Passagerarens krockkudde. 11. Justerbart och stängbart
ventilationsmunstycke på sidan. 12.Handskfack/urkoppling av passagerarens krockkudde. 13.Parkeringsbroms. 14 .Mittarmstöd med förvaringsfack15. Övre och undre för varingsfack16.
Bilradio eller MyWay. 17.Reglage för värme/luftkonditionering.

Instrumenttavlor i bensin-/dieselbilar med manuell växellåda eller
SensoDrive eller automatlåda
I den här bakgrundsbelysta enheten åter finns bilens olika mätare och kontrollampor.
1.Varvräknare.Anger motorns var vtal (x 1 000 rpm).2.Bilens hastighet.Anger bilens aktuella hastighet(km/tim eller mph). 3.Kylarvätskans temperatur.Anger temperaturen på motorns kylarvätska.
Mätare
7.Knapp för belysningsreostat. Ändrar ljusstyrkan vid förarplatsen och på
bakgrundsbelysningen.
4.Display.5.Bränslenivå.
Anger mängden bränsle som finns kvar i
tanken.
6.Knapp för val av visningsalternativ. Växelvis visning av räckvidd och
trippmätare.
Visning av serviceindikator.
Nollställer den valda funktionen
(trippmätaren eller serviceindikatorn).
Ytterligare information hittar du i
avsnittet som handlar om knappeneller funktionen och den tillhörandevisningen.

27Instrumenttavlan
Display
E.Serviceindikator(km eller miles) och därefter total mätarställning .
Dessa båda funktioner visas i följd när
tändningen har slagits till.F.Nivåmätare för motorolja.Visas i några sekunder när tändningen slås på och försvinner sedan.

A
.Far tbegränsare (km/tim eller mph) eller
Far thållare.B. Växelindikator.C.Information som rörrväxellådan"SensoDrive" eller automatlådan.D.Räckvidd km eller miles) eller Trippmätare.

Instrumenttavlor i bensinbilar med manuell växellåda - RACING I den här bakgrundsbelysta enheten åter finns bilens olika mätare och kontrollampor.
1.Varvräknare.Anger motorns var vtal (x 1 000 rpm).2.Bilens hastighet.Anger bilens aktuella hastighet(km/tim eller mph). 3. Kylarvätskans temperatur.Anger temperaturen på motorns kylarvätska.
Mätare
7.Knapp för belysningsreostat. Ändrar ljusstyrkan vid förarplatsen och på
bakgrundsbelysningen.
4.Display.5.Bränslenivå. Anger mängden bränsle som finns kvar i
tanken.
6.Knapp för val av visningsalternativ. Växelvis visning av räckvidd och
trippmätare.
Visning av ser viceindikator.
Nollställer den valda funktionen(trippmätaren eller serviceindikatorn).
Ytterligare information hittar du i
avsnittet som handlar om knappeneller funktionen och den tillhörandevisningen.

29Instrumenttavlan

Display
C.Serviceindikatorr(km eller miles) och därefter total mätarställning.Dessa båda funktioner visas i följd när
tändningen har slagits till.
D.Nivåmätare för motorolja.Visas i några sekunder när tändningen slås
på och försvinner sedan.


A.Fartbegränsare (km/tim eller mph) eller
Far thållare.B.Räckvidd
(km eller miles) eller
Trippmätare.

Informerar föraren om att ett system aktiveras(kontrollampor) eller när en avvikelse uppstår (varningslampor).
Kontrollampor

Tillhörande varningar

När vissa kontrollampor tänds hörs samtidigten ljudsignal och ett meddelande visas på multifunktionsdisplayen.
Kontrollampan kan antingen lysa med fast sken eller blinka.
Vissa kontrollampor kan uppvisa bådaindikeringstyperna. Det är bara medledning av det aktuella funktionslägetsom det går att sluta sig till om
situationen är normal eller om enavvikelse har uppstått.
Slå upp och läs om den berördavarningslampan innan du kör iväg, om den inte slocknar. Statuslampan för krockkudden på passagerarsidan for tsätter att lysa i caen minut efter att tändningen slagits till,
även efter att motorn startats.
När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så for t motorn star tar skall dessa lampor
slockna igen.

Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.

KontrollampaIndikeringOrsakÅtgärder/observationer
Krockkudde på
passagerarsidan
F
ast sken. Reglaget som finns i handskfacket
ställs i läge "OFF".
Passagerarens frontkrockkudde är urkopplad.I det här läget kan du installera enbakåtvänd barnstol. Ställ re
glaget på "ON
" för att aktivera passagerarens
fr
ontkrockkudde.
I det här läget får ingen bakåtvänd barnstol monterashär.
ESP/ASR
Fast sken. Knappen nere till vänster på
instrumentbrädan är aktiverad. Desskontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tr
yck en gång till på knappen för att återaktivera
ESP/ASR-systemet manuellt. Kontrollampan släcks.
Fr.o.m. cirka 50 km/tim återaktiveras systemet
automatiskt (utom bensinmotorn 1,6 l THP 150 ochRACING).
ESP/ASR-systemet aktiveras automatiskt då bilen startas.

35
Instrumenttavlan
Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det
att ett fel uppstått, som kräver en åtgärd frånförarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet på multifunktionsdisplayen. Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalificerad verkstad om
problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer
STOPFast sken, ensam eller
tillsammans med enannan varningslampa,åtföljt av en ljudsignal
och ett meddelande på
displayen.
Om lampan tänds har en allvarlig
avvikelse uppstått i bromssystemet eller motorkylningen. Stanna bilen så for t detta kan ske
på ett säkert sätt,
eftersom motorn kan stängas av under färd.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
ServiceTillfälligt. Mindre avvikelser som inte är knuten
till en specifik kontrollampa har uppstått. Identi
fiera avvikelsen genom att läsa meddelandet som
visas på displayen, t.ex.:
- motoroljenivån,
- spolarvätskenivån,
- batteriet i f
järrkontrollen,
- igensättning av par tikelfiltret på dieselbilar (sekapitlet "Kontroller - Partikelfilter").
Kontakta en CITROËN-verkstad eller en annankvalificerad verkstad om andra avvikelser uppstår.
F
ast sken. Större avvikelser som inte är knutna
till en specifik kontrollampa har uppstått. Identifiera avvikelsen
genom att läsa meddelandet som
visas på displayen och kontakta snarast en CITROËN-
verkstad eller en annan kvalificerad verkstad.
