instrument panel CITROEN DS3 2011 InstruktionsbØger (in Danish)

Overvågning
Når tændingen tilsluttes, udfører visernålene et
fuldt udslag og går tilbage til 0.
A. Når tændingen tilsluttes, tænder
segmenterne, der viser den resterende
brændstofmængde. B.Når motoren er i gang, skal kontrollampen
for lavt brændstofniveau slukke. C.Når tændingen tilsluttes, skalolieniveauindikatoren vise "OIL OK"inogle sekunder.
Hvis væskestandene ikke er korrekte, skal de
r fyldes op efter behov.
Instrumentgrupper

26, 28
1.Når tændingen tilsluttes, tænder denorange og røde kontrollampe.
2. NÃ¥r motoren er i gang, skal kontrollamperne slukke.
Hvis en lampe bliver ved med at lyse, henvises
til den pågældende side.

Kontrollamper
30, 35

Kontrollampen tænder for at vise denpågældende funktions tilstand.
A.Frakobling af ESP/ASR.

Betjeningspanel
14 4
B.Frakobling af Stop & Start.
167

Instrumentgrupper benzin - diesel manuel
gearkasse,SensoDrive-gearkasse eller automatgearkasse
Denne komponent, der har konstant baggrundslys, viser displays og kontrollamper for bilens funktioner.
1.OmdrejningstællerAngiver motorens rotationshastighed(x 1000 omdr./min. eller rpm). 2.Bilens hastighedAngiver bilens nuværende hastighed under kørslen (km/t eller mph).3.KølervæsketemperaturAngiver motorens kølervæsketemperatur.
Instrumenter
7.Justeringsknap for instrumentbelysning Justeringsknappen er beregnet til at justere
lysstyrken i instrumentpanelet og den
dæmpede belysning.
4.Display5.Brændstofniveau Angiver den resterende mængdebrændstof i tanken.
6.Knap til styring af display Skifter mellem aktionsradius og triptæller.
Påminder én om serviceeftersyn.
Nulstiller den val
gte funktion (triptæller eller serviceindikator).
For yderligere informationer henvises
der til afsnittet for den pågældendeknap eller funktion samt tilhørende visning.

Instrumentgruppe benzin - manuel gearkasse på RACING-model Denne komponent, der har konstant baggrundslys, viser displays og kontrollamper for bilens funktioner.
1.OmdrejningstællerrAngiver motorens rotationshastighed(x 1000 omdr./min. eller rpm). 2.Bilens hastighed
Angiver bilens nuværende hastighed under kørslen (km/t eller mph).3.KølervæsketemperaturrAngiver motorens kølervæsketemperatur.
Instrumenter
7.Justeringsknap for instrumentbelysning Justeringsknappen er beregnet til at justere
lysstyrken i instrumentpanelet og den
dæmpede belysning.
4.Display5.Brændstofniveau
Angiver den resterende mængdebrændstof i tanken.
6.Knap til styring af display Skifter mellem aktionsradius og triptæller.
Påminder én om serviceeftersyn.
Nulstiller den valgte funktion (triptæller eller serviceindikator).
For yderligere informationer henvises
der til afsnittet for den pågældendeknap eller funktion samt tilhørende visning.

45
Funktionskontrol
Black panel
Med denne funktion er det muligt at slukke
visse displays ved kørsel om natten.
Instrumentgruppen forbliver kun tændt med
bilens hastighed og informationer vedrørende
far tpilot eller hastighedsbegrænser, hvis en af disse er aktiveret.
I tilfælde af alarm, ændring af funktioner eller
indstillinger afbrydes black panel-funktionen.
Aktivering
) Når lygterne er tændte, trykkes der fleregange på instrumentgruppens venstre knap
for at reducere lysstyrken ved førerpladsen gradvist. ) Tryk på ny for at reducere lysstyrken til
minimum og for at slukke den dæmpede belysning.) Tryk en gang til for at aktivere black
panel-funktionen.

Monokromt display type A
På displayet vises følgende oplysninger:
- Klokkeslæt.
- Dato.
- Udetemperatur (blinker ved risiko for isslag).
- Kontrol af åbninger (døre, bagklap mv.).
- Lydkilder (radio, CD-afspiller mv.).
- Instrumentbordscomputer (se afsnittet "Funktionskontrol").
Advarselsmeddelelser (f.eks. "Antipollution
faulty" (Antiforureningssystem defekt)) eller
oplysninger (f.eks. "Boot open" (Bagklap åben))kan vises midler tidigt. De slettes med et tryk på tasten "ESC".
Oplysninger på displayet
På frontpanelet til din Bilradio kan du foretagefølgende indstillinger: )
Tryk på tasten "MENU"for at få adgang til hovedmenuen.)
Tryk på tasten "
" eller "
" for at få vist de forskellige oplysninger på displayet. )
Tryk på tasten "MODE"for at skifteprogram (dato, lydkilde osv.). )
Tryk på tasten "
" eller "
" for at ændreværdien for en indstilling. )
Tryk på tasten "OK"
for at godkende et
valg. eller )
Tryk på tasten "ESC"
for at afbryde denigangværende handling.

Betjeningsknapper
)Tryk på tasten "MENU"
for at få adgang tilhovedmenuen
, og tryk på tasten "  " eller "
" for at få vist de forskellige menuer:
- Radio og CD-afspiller.
- Konfiguration af bil.
- Optioner.
- Indstilling af display.
- Sprog.
- Enheder.
)Tryk på tasten "OK"
for at vælge den ønskede menu.

Hovedmenu

55
Multifunktionsdisplay










Monokromt display type C

På displayet vises følgende oplysninger:


- Klokkeslæt.

- Dato.

- Udetemperatur (blinker ved risiko for
isslag).

- Kontrol af åbninger (døre, bagklap, mv.).

- Lydkilder (radio, CD-afspiller, USB-stik / Jack-stik, mv.).

- Instrumentbordscomputer (se afsnittet
"Funktionskontrol").

Advarselsmeddelelser (f.eks. "Antipollutionfaulty" (Antiforureningssystem defekt)) eller
oplysninger (f.eks. "Boot open" (Bagklap åben))kan vises midler tidigt. De slettes med et tryk på tasten "ESC".

Oplysninger på display
På frontpanelet til din Radio kan følgende indstillinger foretages:)
Tryk på tasten "MENU"
for at få adgang til
hovedmenuen . )
Tryk på tasten " " eller "
" for at få vist deforskellige oplysninger på displayet. )
Tryk på tasten "MODE"
for at skifte
program (instrumentbordscomputer,lydkilde, osv.).) Tryk på tasten "
" eller "" for at ændreværdien for en indstilling. )
Tryk på tasten "OK"
for at godkende et valg. eller )
Tryk på tasten "ESC"for at afbryde den
igangværende handling.
Betjeningsknapper
) Tryk på tasten "MENU"for at få adgang til
hovedmenuen:- Lydfunktioner.
- Instrumentbordscomputer.
- Personlige indstillinger - Konfiguration.
- Telefon (håndfri sæt).
)
Tryk på tasten "
" eller " " for at vælge
den ønskede menu, og godkend valget ved
at trykke på tasten "OK" .



Hovedmenu

59Multifunktionsdisplay













Farveskærm 16/9 (MyWay)

Den viser automatisk og direkte følgende
oplysninger:


- Klokkeslæt.

- Dato.

- Højde.

- Udetemperatur (den viste værdi blinker ved risiko for isslag).

- Kontrol af døre/klapper.

- Advarsler og meddelelser for bilensfunktionstilstande, der vises midler tidigt.

- Audiofunktioner.

- Instrumentbordscomputerens informationer
(se kapitlet "Funktionskontrol").

- Informationer fra navigationssystemet .


Visninger på skærmen
På frontpanelet til MyWay kan du vælge en af følgende funktioner: )
Tryk på knappen "RADIO", "MUSIC"
, "NAV"
, "TRAFFIC", "SETUP"eller "PHONE"
for at få adgang til den
pågældende menu. ) Drej knappen for at foretage et andet valg. )
Tryk på drejeknappen for at godkende
valget.eller
) Tryk på knappen "ESC"for at forlade den
igangværende handling og vende tilbage til
forrige visning.
Betjeningsknapper
Yderligere oplysninger om disse funktioner finder du i kapitlet "Audio og Telematik" eller brugsanvisningen, som følger med
instruktionsbogen.

65
Komfor t

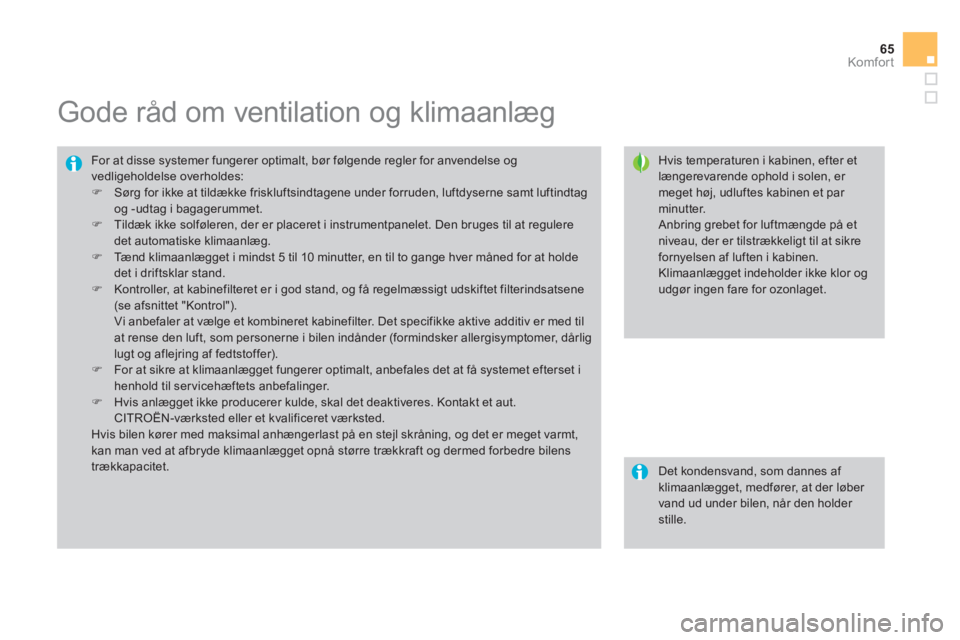

Gode råd om ventilation og klimaanlæg


Hvis temperaturen i kabinen, efter etlængerevarende ophold i solen, er meget høj, udluftes kabinen et par minutter. Anbring grebet for luftmængde på etniveau, der er tilstrækkeligt til at sikre fornyelsen af luften i kabinen.
Klimaanlægget indeholder ikke klor og udgør ingen fare for ozonlaget.

For at disse systemer fungerer optimalt, bør følgende regler for anvendelse ogvedligeholdelse overholdes:)
Sørg for ikke at tildække friskluftsindtagene under forruden, luftdyserne samt luftindtag og -udtag i bagagerummet. )
Tildæk ikke solføleren, der er placeret i instrumentpanelet. Den bruges til at reguleredet automatiske klimaanlæg. )
Tæ n d k l i m a a n l ægget i mindst 5 til 10 minutter, en til to gange hver måned for at holdedet i driftsklar stand. )
Kontroller, at kabinefilteret er i god stand, og få regelmæssigt udskiftet filterindsatsene (se afsnittet "Kontrol"). Vi anbefaler at vælge et kombineret kabinefilter. Det specifikke aktive additiv er med til at rense den luft, som personerne i bilen indånder (formindsker allergisymptomer, dårliglugt og aflejring af fedtstoffer).)
For at sikre at klimaanlægget fungerer optimalt, anbefales det at få systemet efterset ihenhold til ser vicehæftets anbefalinger.)
Hvis anlægget ikke producerer kulde, skal det deaktiveres. Kontakt et aut.CITROËN-værksted eller et kvalificeret værksted.
Hvis bilen kører med maksimal anhængerlast på en stejl skråning, og det er meget varmt,kan man ved at afbryde klimaanlægget opnå større trækkraft og dermed forbedre bilens trækkapacitet.

Det kondensvand, som dannes af klimaanlægget, medfører, at der løber vand ud under bilen, når den holder stille.

149Sikkerhed
Frontair bags
I tilfælde af en kraftig frontal kollision beskytter
dette system føreren og forsædepassageren,så læsioner i hoved og brystkasse begrænses.
I førersiden er airbaggen indbygget midt i rattet.
I passagersiden er airbaggen indbygget over handskerummet.
Aktivering
Airbaggene aktiveres samtidigt, undtagen hvispassagerens frontairbag er afbrudt, i tilfælde af en kraftig frontal kollision over hele eller en del af kollisionsområdet A
i bilens langsgående akse og i retningen mod bilens bagende. Frontairbaggen udløses mellem hovedet
og brystkassen på bilens fører eller
forsædepassager og instrumentpanelet for atafbøde stødet, når personen kastes fremad.

211Praktiske informationer

Sikringer i instrumentbord
Sikringsboksen sidder nederst i
instrumentbordet (i venstre side).
Adgang til sikringer
)se afsnittet "Adgang til værktøj".

Skemaer over sikringer
Sikring nr.StyrkeFunk tioner
FH365AStyreboks for anhænger.
FH3
7-Ikke anvendt.
FH3
820 AHiFi-forstærker.
FH39
20 ASædevarme.
FH4
040 AStyreboks for anhænger.
StyrkeFunktioner
F115 ABagrudevisker.
F2
-Ikke anvendt.
F3
5 AComputer for airbags og pyrotekniske selestrammere.
F
410 AKlimaanlæg, koblingskontakt, elektrokromt bakspejl, partikelfilter (Diesel), diagnosestik, luftmassemåler (Diesel).
F530 ABetjeningspanel for rudehejs, rudehejskontakt ipassagerside, forreste rudehejsmotor.
F
630 ARudehejsmotor i førerside.
F7
5 ALoftslys, lys i handskerum.
