209Praktinė informacija

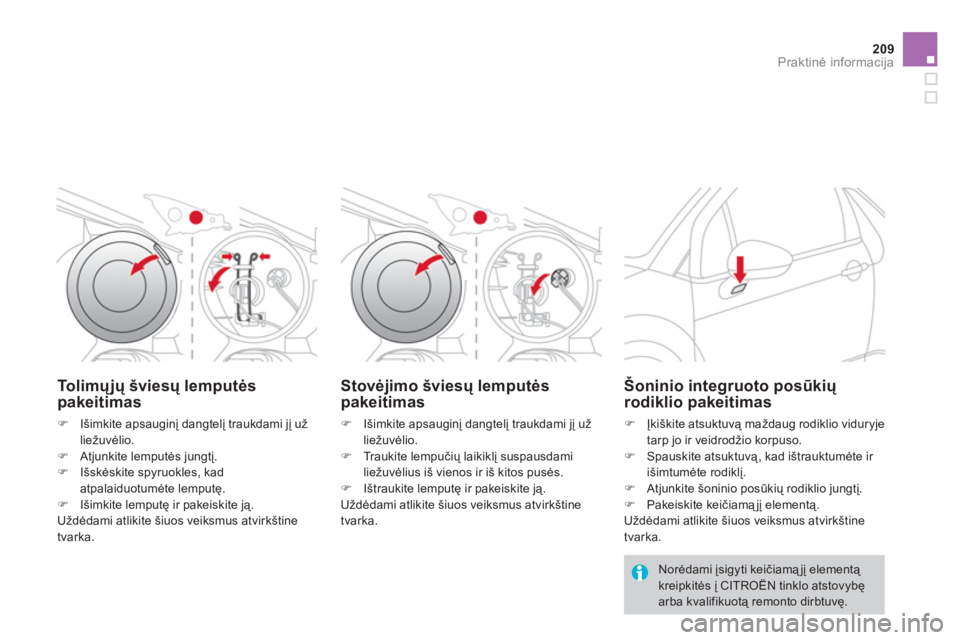

Tolimųjų šviesų lemputės pakeitimas
)Išimkite apsauginį dangtelį traukdami jį už
liežuvėlio.)Atjunkite lemputės jungtį.)Išskėskite spyruokles, kadatpalaiduotumėte lemputę. )Išimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Stovėjimo šviesų lemputėspakeitimas
)
Išimkite apsauginį dangtelį traukdami jį už liežuvėlio. )
Tr a u k i t e l e m p učių laikiklį suspausdamilie

Norėdami įsigyti keičiamąjį elementą kreipkitės į CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.
Atsiradus sunkumų keičiant šiaslemputes jūs taip pat galite kreiptisį CITROËN tinklo atstovybę arba kvalifikuotą remonto dirbtuvę.

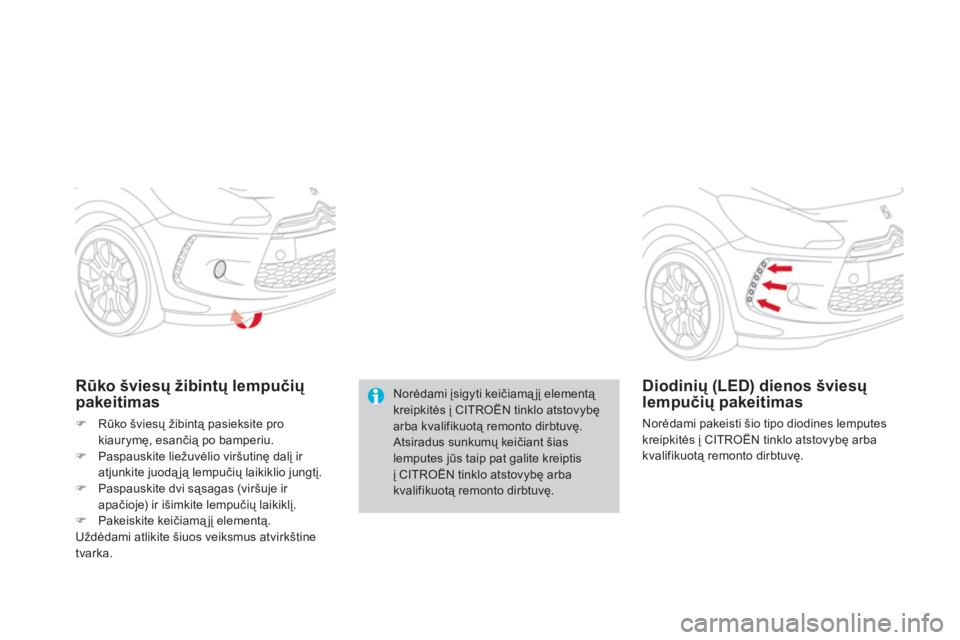

Rūko šviesų žibintų lempučių
pakeitimas
)Rūko šviesų žibintą pasieksite pro
kiaurymę, esančią po bamperiu.)Paspauskite liežuvėlio viršutinę dalį ir atjunkite juodąją lempučių laikiklio jungtį. )Paspauskite dvi sąsagas (viršuje ir apačioje) ir išimkite lempučių laikiklį.)Pakeiskite keičiamąjį elementą.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Diodinių (LED) dienos šviesų lempučių pakeitimas

Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvali
fikuotą remonto dirbtuvę.

211Praktinė informacija

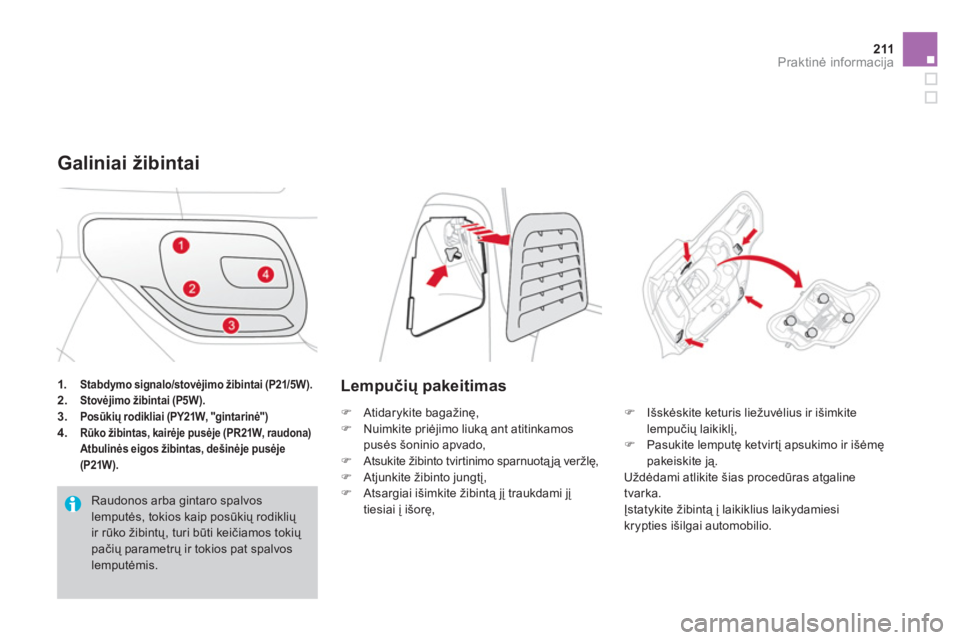

1.Stabdymo signalo/stovėjimo žibintai (P21/5W).2.Stovėjimo žibintai (P5W).3.Posūkių rodikliai (PY21W, "gintarinė")
4.Rūko žibintas, kairėje pusėje (PR21W, raudona)Atbulinės eigos žibintas, dešinėje pusėje(P21W).
Galiniai žibintai

Raudonos arba gintaro spalvos lemputės, tokios kaip posūki
Ð rodiklių ir rūko žibintų, turi būti keičiamos tokių pačių parametrų ir tokios pat spalvoslemputėmis.
Lempučių pakeitimas
)
Atidarykite bagažinę, )
Nuimkite priėjimo liuką ant atitinkamos
pusės šoninio apvado,
)
Atsukite žibinto tvirtinimo sparnuotąją veržlę, )
Atjunkite žibinto jungtį,)
Atsargiai išimkite žibintą jį traukdami jį
tiesiai į išorę,
)
Išskėskite keturis liežuvėlius ir i

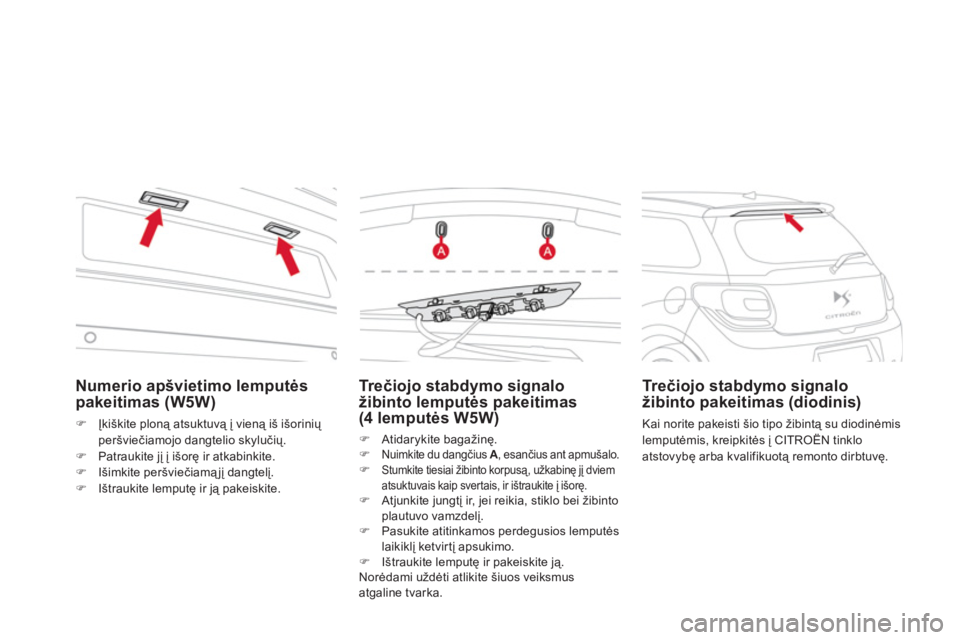

Numerio apšvietimo lemputės
pakeitimas (W5W)
)Įkiškite ploną atsuktuvą į vieną iš išorinių
per

213Praktinė informacija

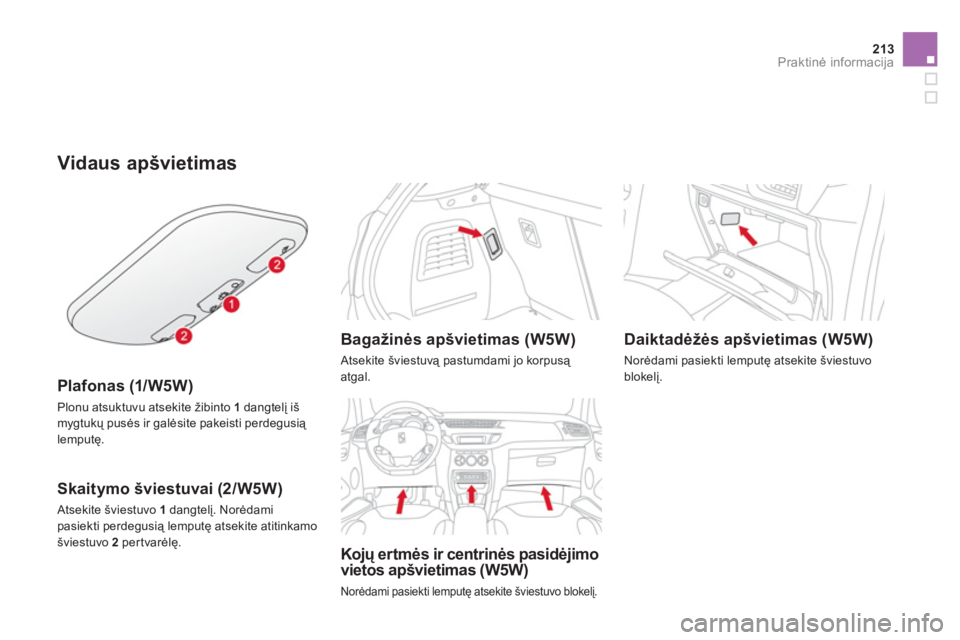

Vidaus apšvietimas


Plafonas (1/ W5W)

Plonu atsuktuvu atsekite žibinto 1dangtelį iš mygtukų pusės ir galėsite pakeisti perdegusią lemputę.


Skaitymo šviestuvai (2/W5W)
Atsekite šviestuvo 1
dangtelį. Norėdami pasiekti perdegusią lemputę atsekite atitinkamo šviestuvo 2pertvarėlę.
Bagažinės apšvietimas (W5W)


Atsekite šviestuvą pastumdami jo korpusą atgal.
Kojų ertmės ir centrinės pasidėjimovietos apšvietimas (W5W)
Norėdami pasiekti lemputę atsekite šviestuvo blokelį.



Daiktadėžės apšvietimas (W5W)

Norėdami pasiekti lemputę atsekite šviestuvo
blokelį.

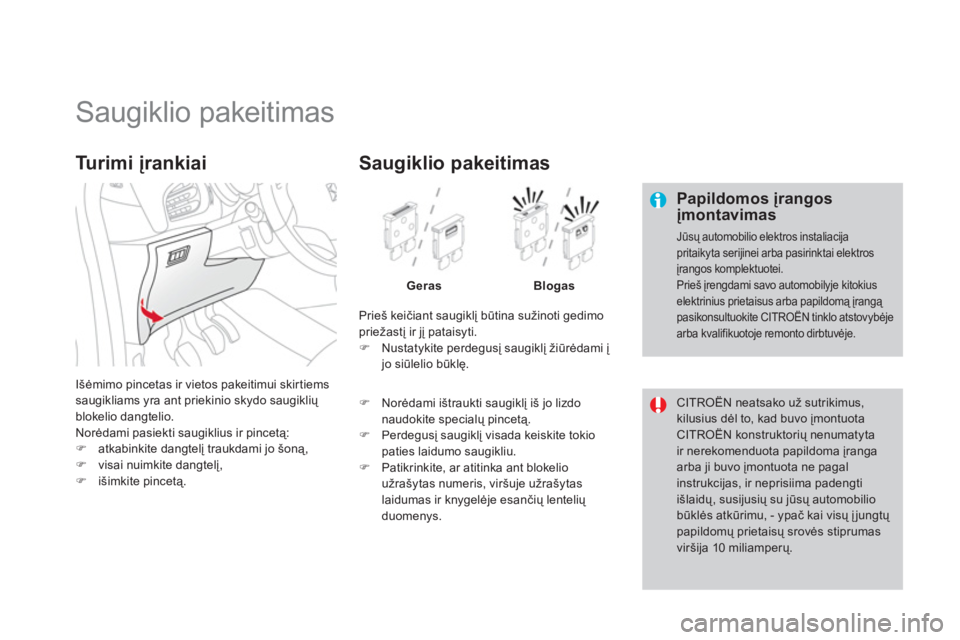

Saugiklio pakeitimas

Papildomos įrangosįmontavimas
Jūsų automobilio elektros instaliacija pritaikyta serijinei arba pasirinktai elektrosįrangos komplektuotei.
Prieš įrengdami savo automobilyje kitokiuselektrinius prietaisus arba papildomą įrangą pasikonsultuokite CITRO

215
Praktinė informacija

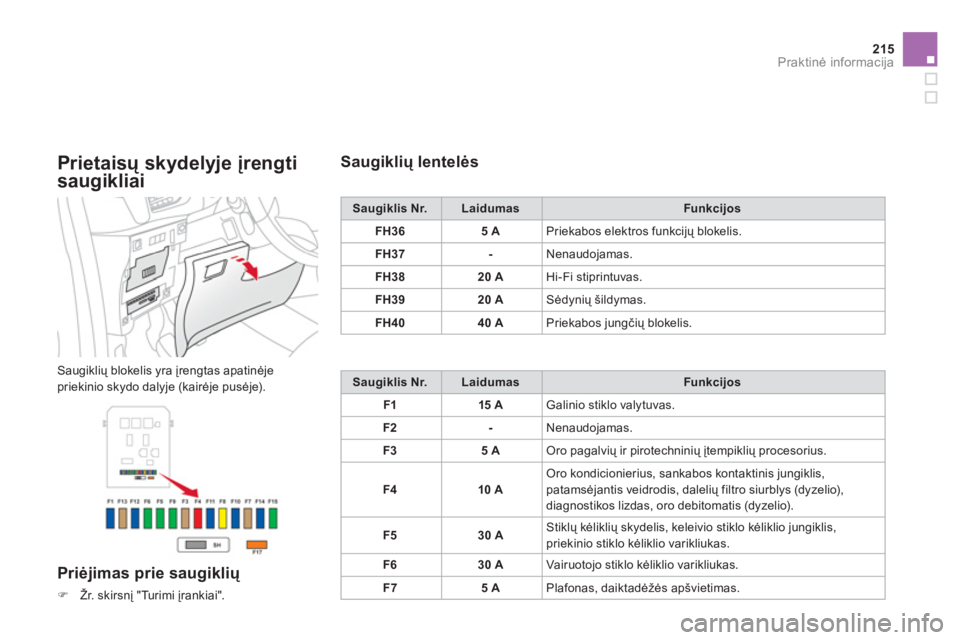

Prietaisų skydelyje įrengti
saugikliai
ųų
Saugiklių blokelis yra įrengtas apatinėje priekinio skydo dalyje (kairėje pusėje).

Priėjimas prie saugiklių
)Žr. skirsnį "Turimi įrankiai".
Saugiklių lentelės
Saugiklis Nr.LaidumasFunkcijos
FH3
65 APriekabos elektros funkcijų blokelis.
FH37
-Nenaudojamas.
FH3
820 AHi-Fi stiprintuvas.
FH3
920 ASėdynių šildymas.
FH40
40 APriekabos jungčių blokelis.
Saugiklis Nr.LaidumasFunkcijos
F115 AGalinio stiklo valytuvas.
F2-Nenaudojamas.
F
35 AOro pagalvių ir pirotechninių įtempiklių procesorius.
F410 AOro kondicionierius, sankabos kontaktinis jungiklis,patamsėjantis veidrodis, dalelių filtro siurblys (dyzelio),
diagnostikos lizdas, oro debitomatis (dyzelio).
F5
30 AStiklų kėliklių skydelis, keleivio stiklo kėliklio jungiklis, priekinio stiklo kėliklio varikliukas.
F
630 AVair uotojo stiklo kėliklio varikliukas.
F7 5
APlafonas, daiktadėžės apšvietimas.

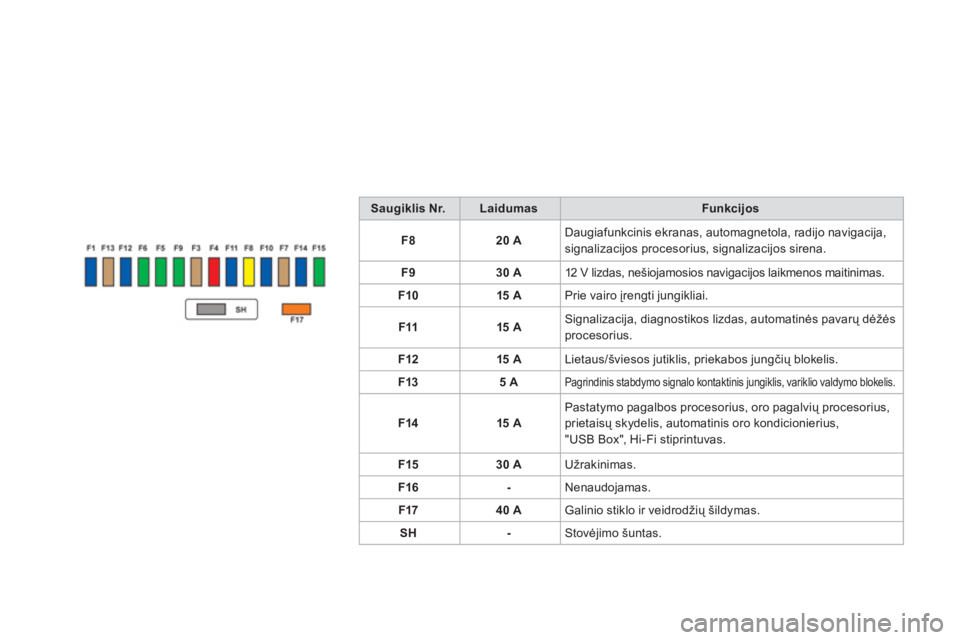

Saugiklis Nr.LaidumasFunkcijos
F
820 ADaugiafunkcinis ekranas, automagnetola, radijo navigacija,
signalizacijos procesorius, signalizacijos sirena.
F
930 A12 V lizdas, nešiojamosios navigacijos laikmenos maitinimas.
F1
015 APrie vairo įrengti jungikliai.
F1
115 ASignalizacija, diagnostikos lizdas, automatinės pavarų dėžėsprocesorius.
F12 15
ALietaus/šviesos jutiklis, priekabos jungčių blokelis.
F1
35 APagrindinis stabdymo signalo kontaktinis jungiklis, variklio valdymo blokelis.
F1415 APastatymo pagalbos procesorius, oro pagalvių procesorius, prietaisų skydelis, automatinis oro kondicionierius,"USB Box", Hi-Fi stiprintuvas.
F1
530 AUžrakinimas.
F16
-Nenaudojamas.
F1740 AGalinio stiklo ir veidrodžių šildymas.
S
H-Stovėjimo šuntas.

217Praktinė informacija

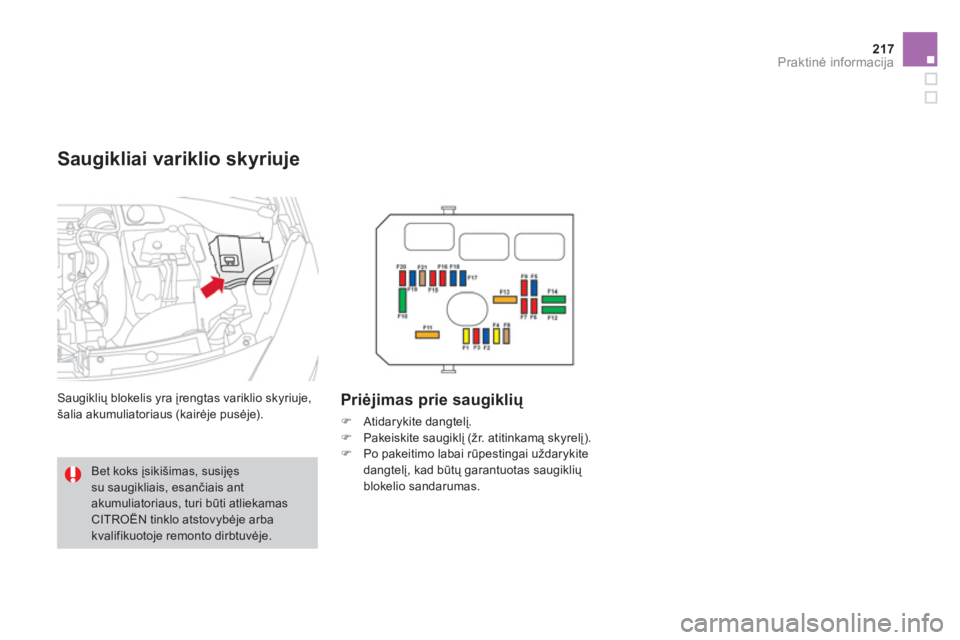

Saugikliai variklio skyriuje
Saugiklių blokelis yra įrengtas variklio skyriuje,šalia akumuliatoriaus (kairėje pusėje). Priėjimas prie saugiklių
)
Atidarykite dangtelį.
)
Pakeiskite saugiklį (žr. atitinkamą skyrelį). )
Po pakeitimo labai rūpestingai uždarykite
dangtelį, kad būtų garantuotas saugiklių blokelio sandarumas.
Bet koks įsikišimas, susijęssu saugikliais, esančiais ant akumuliatoriaus, turi būti atliekamasCITROËN tinklo atstovybėje arbakvalifikuotoje remonto dirbtuvėje.

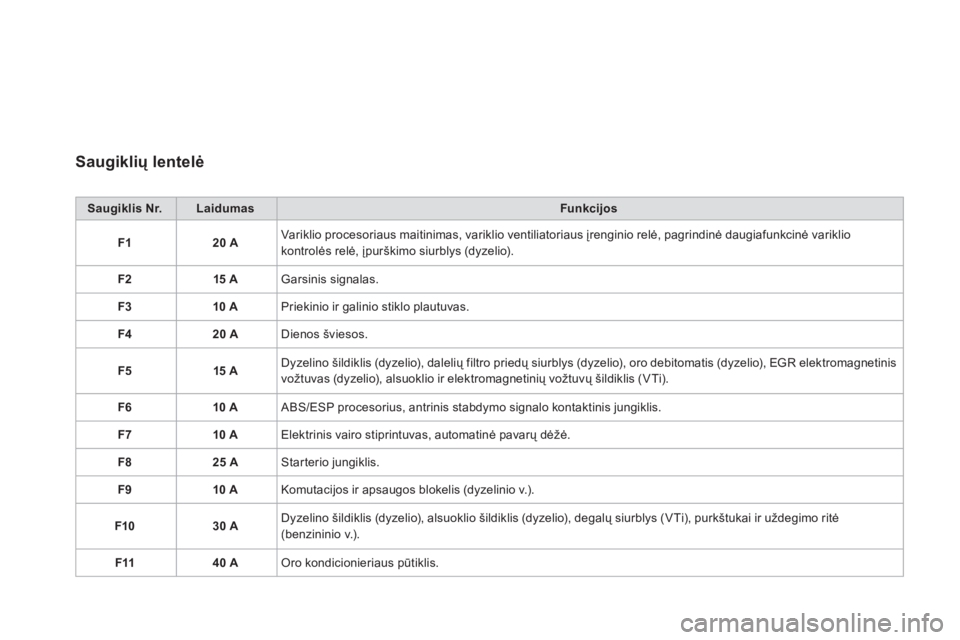

Saugiklių lentelė
Saugiklis Nr.LaidumasFunkcijos
F120 A
Variklio procesoriaus maitinimas, variklio ventiliatoriaus įrenginio relė, pagrindinė daugiafunkcinė variklio
kontrolės relė, įpurškimo siurblys (dyzelio).
F
215 A Garsinis signalas.
F
310 A Priekinio ir galinio stiklo plautuvas.
F420 A
Dienos šviesos.
F
515 A Dyzelino šildiklis (dyzelio), dalelių filtro priedų siurblys (dyzelio), oro debitomatis (dyzelio), EGR elektromagnetinis
vožtuvas (dyzelio), alsuoklio ir elektromagnetinių vožtuvų šildiklis (VTi).
F
610 A ABS/ESP procesorius, antrinis stabdymo signalo kontaktinis jungiklis.
F
710 A Elektrinis vairo stiprintuvas, automatinė pavarų dėž
¡.
F
825 A Starterio jungiklis.
F9
10 A Komutacijos ir apsaugos blokelis (dyzelinio v.).
F10
30 A Dyzelino šildiklis (dyzelio), alsuoklio šildiklis (dyzelio), degalų siurblys (VTi), purkštukai ir uždegimo ritė(benzininio v.).
F1140 A Oro kondicionieriaus pūtiklis.
