CITROEN DS3 2014 InstruktionsbÖcker (in Swedish)

39Instrumenttavlan
KontrollampaIndikeringOrsakÅtgärder/observationer
MotornssjälvdiagnostikBlinkar. Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn star tar. Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Låg bränslenivåFast sken. Första gången den tänds återstår
ca 5 liter bränslei tanken.Det är nödvändigt att tanka bilen för att undvika
bränslestopp.Den här lampan tänds varje gång tändningen slås till,
så länge du inte fyllt på tillräckligt med bränsle.
Ta n k v o lym: ca 50 liter (bensin) eller 46 liter (diesel)eller 33 liter (LPG), (beroende på version: ca 30 liter (bensin eller diesel)).
Kör aldrig tills tanken är helt tom, det kan skadaavgasrenings- och insprutningssystemet.
Maximal kylvätsketemperaturrFast rött sken. Temperaturen i kylsystemet är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på kylarvätska.
Vänd dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad om problemet kvarstår.

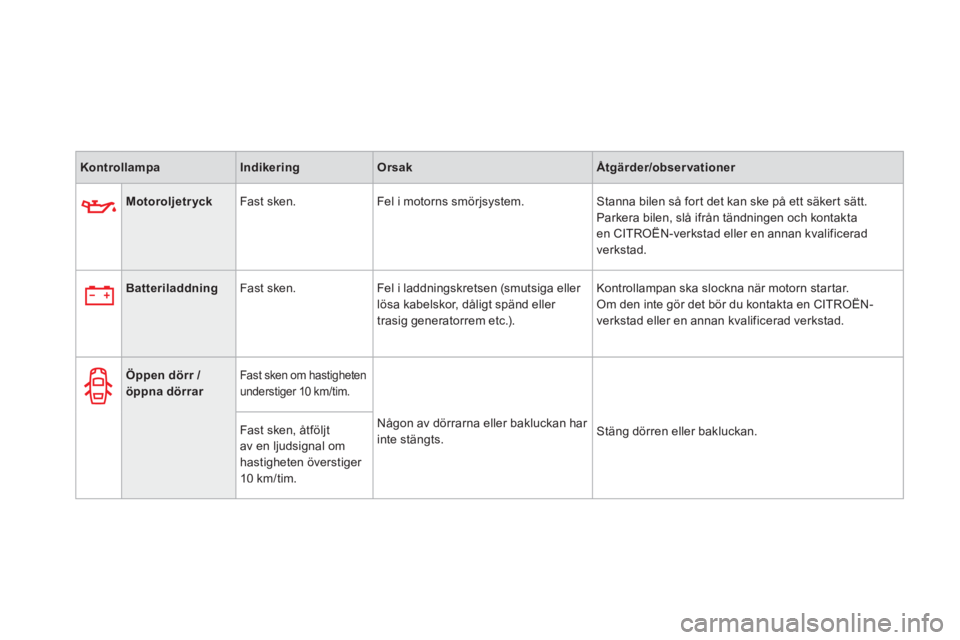

KontrollampaIndikeringOrsakÅtgärder/observationer
Motoroljetryck
Fast sken. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontaktaen CITROËN-verkstad eller en annan kvalificerad
verkstad.
Batteriladdning Fast sken. Fel i laddningskretsen (smutsiga eller lösa kabelskor, dåligt spänd eller
trasig generatorrem etc.).
Kontrollampan ska slockna när motorn star tar.
Om den inte gör det bör du kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Öppen dörr / öppna dörrar Fast sken om hastighetenunderstiger 10 km/tim.

Någon av dörrarna eller bakluckan har
inte st
ängts. Stäng dörren eller bakluckan.
Fast sken, åtföljt
av en ljudsignal om hastigheten överstiger
10 km/tim.

41Instrumenttavlan
KrockkuddarTillfälligt. Lyser i några sekunder och släcks när
tändningen sätts på.Ska slockna när motorn star tar.
Kontakta en CITROËN-verkstad eller en annankvalificerad verkstad om den inte gör det.
Fast sken. Fel i ett airbagsystem eller de
pyrotekniska bältessträckarna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer
BältespåminnareFast och därefter
blinkande sken, åtföljtav en ljudsignal. Förarens och/eller frampassa
gerarens bälte är inte fastspänt.Dra fram bältet och skjut in låstungan i bälteslåset.
ServostyrningFast sken. Servostyrningen är felaktig.Kör försiktigt med låg hastighet.
Låt din
CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.

När motorn är i gångoch visaren befinner sig:
- i fältet A
är temperaturen normal,
- i fältet B
är temperaturen för hög. Den centrala varningslampan STOPoch kontrollampan för maximal temperatur 1tänds med rött ljus, åtföljda av en ljudsignal och ett meddelande påmultifunktionsdisplayen.
Stanna bilen så for t som möjligt utan att
äventyra säkerheten.Vänta några minuter innan du stänger av motorn.
Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Indikering av kylarvätskans temperatur
Efter några minuters körning stiger
temperaturen och trycket i kylsystemet.
Fyll på så här: )
vänta tills motorn svalnat,)
skruva loss locket två var v och låt trycketsjunka i systemet, )
när trycket har fallit tar du av locket, )
fyll på kylar vätska upp till "MAX"-strecket.

43Instrumenttavlan
System som informerar föraren om hur lång
tid som återstår till nästa ser vicebesök, enligt
tillverkarens serviceprogram.
Denna tidpunkt beräknas från och med den
senaste nollställningen av indikatorn. Den
fastställs med hjälp av två parametrar:


- körsträcka som tillryggalagts,

- den tid som förflutit sedan det senasteservicebesöket.
Serviceindikator
Mellan 1 000 och 3 000 km kvar
till nästa service
När tändningen slås på och under några
sekunder visas nyckeln som symboliserar servicearbeten. På raden som visar
mätarställningen anges hur många kilometer som återstår till nästa servicebesök.Exempel:2 800 km återstår före nästa ser vice.
Vid påslagning av tändningen och under några
sekunder visar displayen:

Under 1 000 km kvar till nästa
service
Exempel:
900 km återstår före nästa ser vice.
När tändningen slås på och under några sekunder visar displayen:
Nå
gra sekunder efter att tändningen slagits på
återgår vägmätaren till sin normala funktion.
N
yckelsymbolen for tsätter att lysaför att
upplysa dig om att nästa servicebesök är nära förestående.
Nå
gra sekunder efter att tändningen slagits på släcks nyckelsymbolen
och vägmätarenåtergår till sin normala funktion. Displayen visar
då mätarställningen och trippmätaren.

Över 3 000 km kvar till nästa
service
När tändningen slås på visas ingen serviceinformation i displayen.

Några sekunder efter att tändningen slagits på återgår vägmätaren till sin normala funktion.
Nyckelsymbolen for tsätter att lysa .

Den körsträcka som återstår tillett servicebesök kan vägas mot tidsfaktorn, beroende på förarens körvanor.
Nyckelsymbolen kan alltså även tändas först när du har passerat tiden sedanden senaste ser vicen, som anges i serviceboken.
Nollställning av serviceindikatorn

Efter varje ser vicebesök ska ser viceindikatorn
nollställas.
Gör så här: ) slå av tändningen, )
tryck på knappen för nollställning av
trippmätaren och håll den intryckt,) slå på tändningen, mätardisplayen börjar
räkna ned, ) då displayen visar "=0"
släpper du upp
knappen, nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter dettaingrepp bör du låsa bilen och vänta i minst fem minuter, så att nollställningen hinner registreras.

Visa serviceinformation

Du kan när som helst visaserviceinformationen.)Tryck på knappen för nollställning av
trippmätaren.
Ser viceinformationen visas i någrasekunder och försvinner sedan.


Serviceintervallet har passerats
Varje gång som tändningen slås på och under några sekunder blinkar nyckelsymbolen
för att påminna
di
g om att ser vicebesöket nu måste ske snarast. Exempel:Du har kört 300 km längre än vad som
anges i ser viceschemat.
När tändnin
gen slås på och under några sekunder
visar displayen:

45
Instrumenttavlan
Denna information visas i några sekunder när
tändningen slås på, efter informationen om
service.
Indikator för motoroljenivån
Den här nivåkontrollen är endast giltig om bilen har stått på plan mark med motorn avstängd i mer än 30 minuter.
Korrekt oljenivå
F
ör lite olja
Brist på olja indikeras av att "OIL"blinkar,
servicelampan tänds, en ljudsignal hörs och ett
meddelande visas på multifunktionsdisplayen. Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du genast fylla
på olja, för att undvika motorskador.


Fel på nivåmätaren

Fel indikeras av att "OIL - -"
blinkar. Vänd
dig till en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Manuell mätsticka
Se kapitlet "Kontroller" för att lokalisera den
manuella mätstickan och läsa om oljepåfyllning
för din motor.
Det finns 2 nivåmärken på
mätstickan: -A= max. Överskrid aldrig denna nivå (risk för motorskada).- B= min. Fyll på genom
oljepåfyllningslocket, med
olja anpassad till motortypen
i bilen.

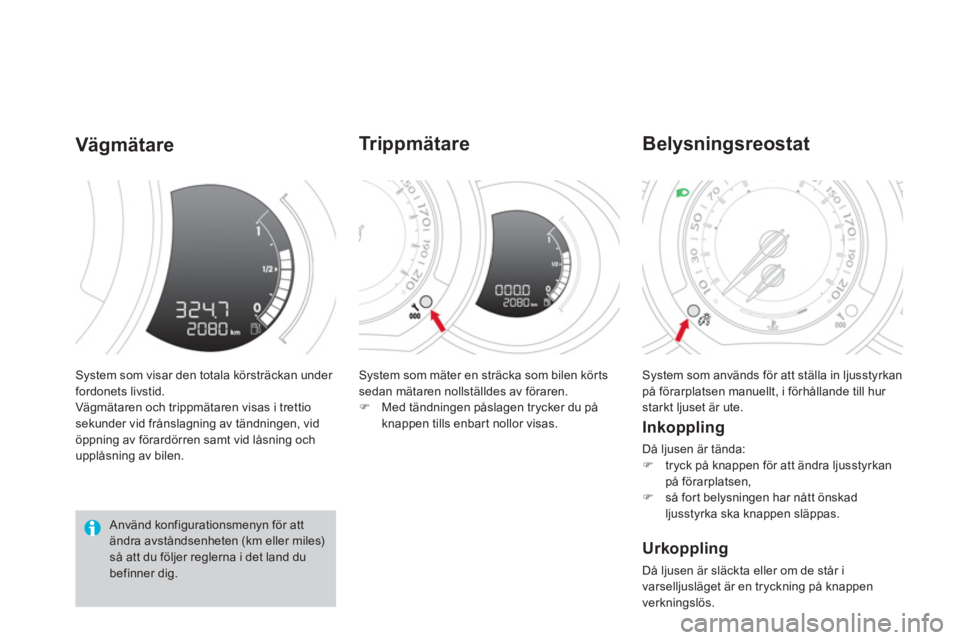

System som visar den totala körsträckan under fordonets livstid.
Vägmätaren och trippmätaren visas i trettio sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.
Vägmätare
System som mäter en sträcka som bilen kör ts sedan mätaren nollställdes av föraren.) Med tändningen påslagen trycker du på knappen tills enbar t nollor visas.



Tr ippmätare
System som används för att ställa in ljusstyrkanpå förarplatsen manuellt, i förhållande till hur starkt ljuset är ute.
Belysningsreostat


Inkoppling

Då ljusen är tända: )tryck på knappen för att ändra ljusstyrkanpå förarplatsen,)så for t belysningen har nått önskadljusstyrka ska knappen släppas.

Urkoppling

Då ljusen är släckta eller om de står i
varselljusläget är en tryckning på knappen
verkningslös.


Använd konfigurationsmenyn för attändra avståndsenheten (km eller miles)så att du följer reglerna i det land dubefinner dig.

47Instrumenttavlan

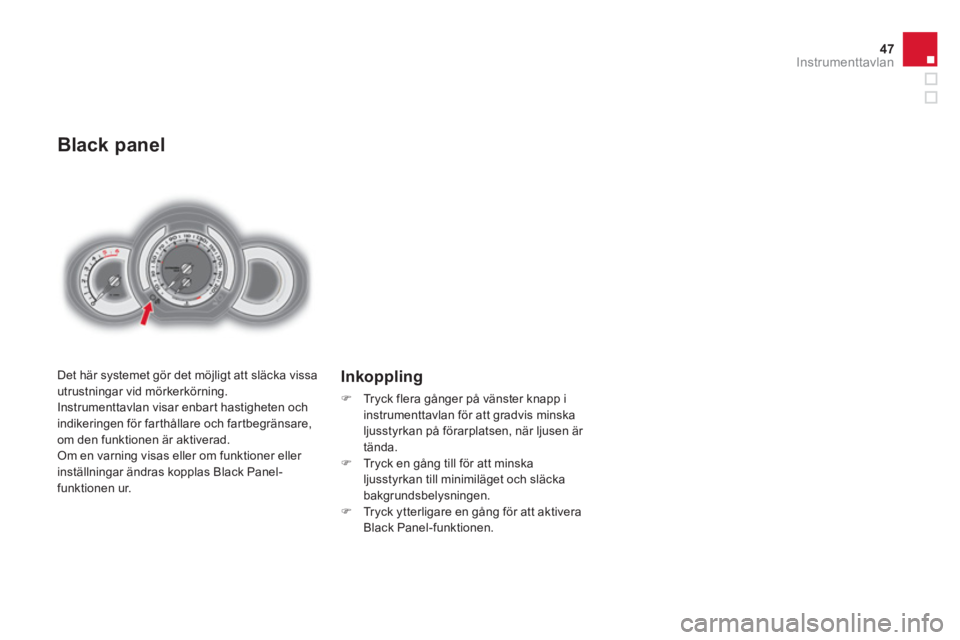

Black panel
Det här systemet gör det möjligt att släcka vissa
utrustningar vid mörkerkörning.
Instrumenttavlan visar enbart hastigheten och
indikeringen för far thållare och far tbegränsare, om den funktionen är aktiverad.
Om en varning visas eller om funktioner eller inställningar ändras kopplas Black Panel-funktionen ur.
Inkoppling
)
Tryck flera gånger på vänster knapp i
instrumenttavlan för att gradvis minskaljusstyrkan på förarplatsen, när ljusen är
tända. ) Tryck en gång till för att minskaljusstyrkan till minimiläget och släcka bakgrundsbelysningen. )
Tryck ytterligare en gång för att aktivera
Black Panel-funktionen.

Färddator
Monokrom display A
Visning av information
)Tryck på knappen som finns i änden av
torkarspaken, för att visa information från
färddatorn. Inf
ormationen som visas av färddatorn är följande:


- r
äckvidd,

- momentan
förbrukning,

- tidräknaren i
Stop & Start-systemet,

-
körd sträcka,

- medel
förbrukning,
- medelhasti
ghet.
)Vid följande tryckning går du tillbaka till aktuell visning.
S
ystem som lämnar information om den aktuella sträckan (räckvidd, förbrukning etc.).

Nollställning
)Tryck på reglaget i mer än två sekunder
för att nollställa den körda sträckan,
medelförbrukningen och medelhastigheten.
