CITROEN DS3 2015 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS3, Model: CITROEN DS3 2015Pages: 384, PDF-Größe: 11.76 MB
Page 371 of 384
DS3_de_Chap14_index-recherche_ed01-2014
Page 372 of 384
DS3_de_Chap14_index-recherche_ed01-2014
Page 373 of 384
DS3_de_Chap14_index-recherche_ed01-2014
Page 374 of 384
DS3_de_Chap14_index-recherche_ed01-2014
Page 375 of 384
4Dconcept
Diadeis
Entagos
04-14
DS3_de_Chap15_couv-fin_ed01-2014

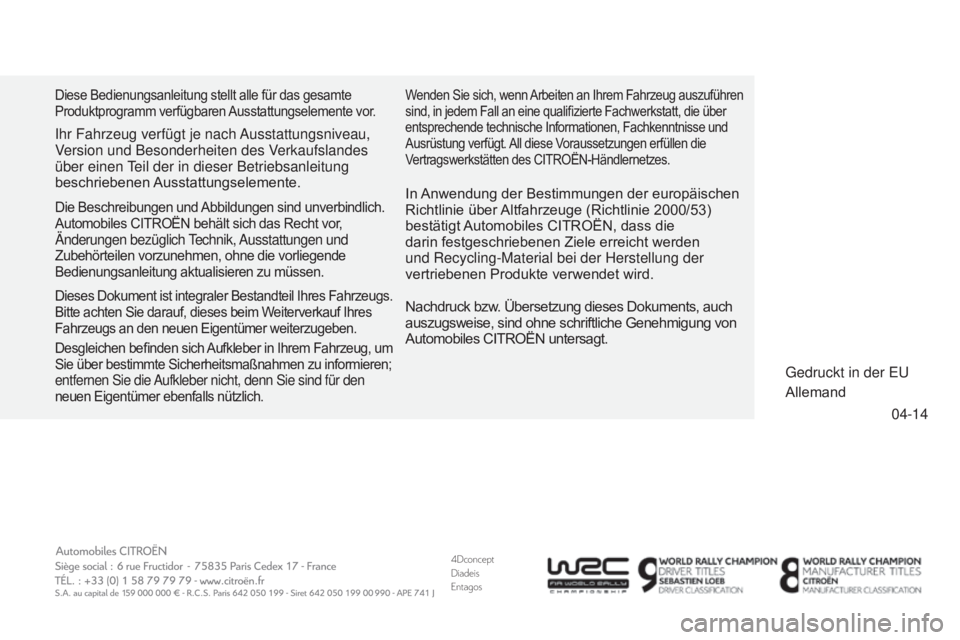

Diese Bedienungsanleitung stellt alle für das gesamte
Produktprogramm verfügbaren Ausstattungselemente vor.
In Anwendung der Bestimmungen der europäischen
Richtlinie über Altfahrzeuge (Richtlinie 2000/53)
bestätigt Automobiles CITROËN, dass die
darin festgeschriebenen Ziele erreicht werden
und Recycling-Material bei der Herstellung der
vertriebenen Produkte verwendet wird.
Ihr Fahrzeug verfügt je nach Ausstattungsniveau,
Version und Besonderheiten des Verkaufslandes
über einen Teil der in dieser Betriebsanleitung
beschriebenen Ausstattungselemente.
Nachdruck bzw. Übersetzung dieses Dokuments, auch
auszugsweise, sind ohne schriftliche Genehmigung von
Automobiles CITROËN untersagt.Die Beschreibungen und Abbildungen sind unverbindlich.
Automobiles CITROËN behält sich das Recht vor,
Änderungen bezüglich Technik, Ausstattungen und
Zubehörteilen vorzunehmen, ohne die vorliegende
Bedienungsanleitung aktualisieren zu müssen.
Dieses Dokument ist integraler Bestandteil Ihres Fahrzeugs.
Bitte achten Sie darauf, dieses beim Weiterverkauf Ihres
Fahrzeugs an den neuen Eigentümer weiterzugeben.
Desgleichen befinden sich Aufkleber in Ihrem Fahrzeug, um
Sie über bestimmte Sicherheitsmaßnahmen zu informieren;
entfernen Sie die Aufkleber nicht, denn Sie sind für den
neuen Eigentümer ebenfalls nützlich.
Gedruckt in der EU
Allemand
Wenden Sie sich, wenn Arbeiten an Ihrem Fahrzeug auszuführen
sind, in jedem Fall an eine qualifizierte Fachwerkstatt, die über
entsprechende technische Informationen, Fachkenntnisse und
Ausrüstung verfügt. All diese Voraussetzungen erfüllen die
Vertragswerkstätten des CITROËN-Händlernetzes.
Page 376 of 384
DS3_de_Chap15_couv-fin_ed01-2014

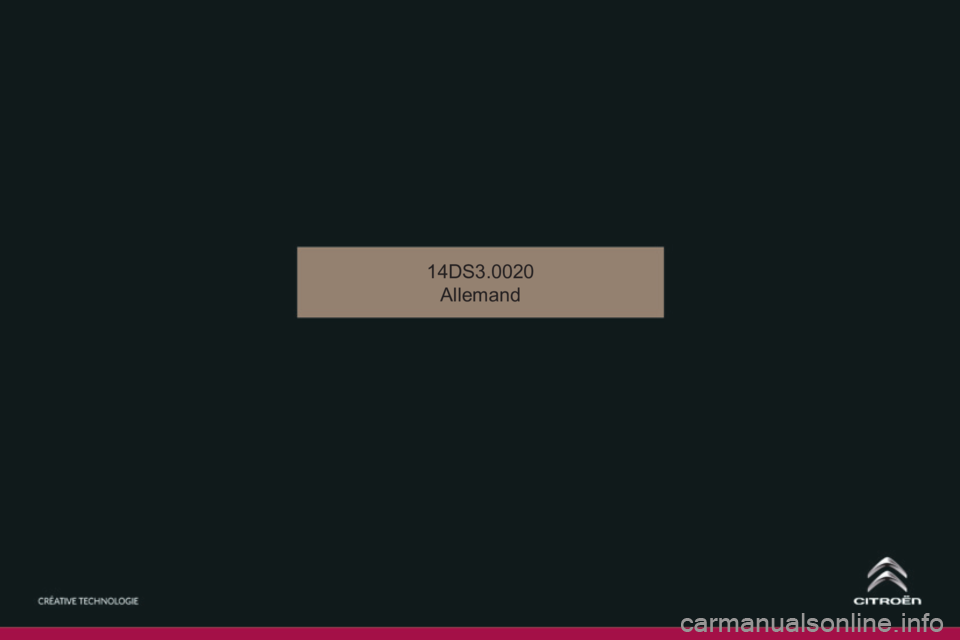

14DS3.0020Allemand
Page 377 of 384
1Te c h n i s c h e D a t e n
Benzinmotoren
PureTech 82
PureTech 82 S&S
V Ti 120
Getriebe
Schaltgetriebe
(5 Gänge)
ETG (automatisier tes
Schaltgetriebe, 5 Gänge)
Schaltgetriebe
(5 Gänge)
Automatikgetriebe
(4 Stufen)
Amtl. Varianten-/Versionsbezeichnung:
SA...
HMZ6
HMZ6/PS
HM Z6/1PS
5FS
0
5FS9
Hubraum (cm³)
11 9 9
11 9 9
159 8
Bohrung x Hub (mm)
75 x 90,5
75 x 90,5
77 x 85,8
Höchstleistung (kW) *
60
60
88
Drehzahl bei Höchstleistung (U/min)
5750
5750
6000
Maximales Drehmoment (Nm)*
118
118
160
Drehzahl bei max. Drehmoment (U/min)
2750
2750
4250
Kraftstoff
bleifrei RON 95/98
bleifrei RON 95/98
bleifrei RON 95/98
Katalysator
ja
ja
ja
Motorölmenge (in Liter) (mit Austausch der
Ölfilterpatrone)
3,25
3,25
4,25
4,25
*
Die Angaben entsprechen dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden EG/ECE- Bestimmungen.
Benzinmotoren
.../
.
S:
Modell mit der STOP & START-Funktion
Page 378 of 384
Benzinmotoren
THP 155
THP 150
**
THP 160
***
THP 165 S&S
THP 150 S&S
**
PureTech 110 S&S
Getriebe
Schaltgetriebe (6 Gänge)
Schaltgetriebe (6 Gänge)
Schaltgetriebe (5 Gänge)
Amtl. Varianten-/Versionsbezeichnung:
SA...
5FV8
5FN8
**
5FM8
***
5GZM/S
5GWM/S
**
HNZ6/S
Hubraum (cm³)
159 8
159 8
11 9 9
Bohrung x Hub (mm)
77 x 85,8
77 x 85,8
75 x 90,5
Höchstleistung (kW) *
115
11 0 **
120 ***
121,4
11 0 **
81
Drehzahl bei Höchstleistung (U/min)
6000
6000
5500
Maximales Drehmoment (Nm)*
240
240
205
Drehzahl bei max. Drehmoment (U/min)
140 0
140 0
150 0
Kraftstoff
bleifrei RON 95/98
bleifrei RON 95/98
bleifrei RON 95/98
Katalysator
ja
ja
ja
Motorölmenge (in Liter)
(mit Austausch der Ölfilterpatrone)
4,25
4,25
3,25
* Die Angaben entsprechen dem auf dem Prüfstand homologier ten Wer t, gemäß den geltenden EG/ECE- Bestimmungen.
**
Für Belgien und Russland
***
Für Brasilien
Benzinmotoren
Page 379 of 384
3Te c h n i s c h e D a t e n
*
Der hier deklarier te Maximalwer t für die gebremste Anhängelast kann nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige Höhe
des zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast
das zulässige Gesamtzuggewicht nicht überschreiten dar f. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten
beeinträchtigen.
Die angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführ te Anhängelast ist in Schritten von
weiteren 1000 Metern um jeweils 10% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in
Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C die
Anhängelast.
Benzinmotoren
PureTech 82
PureTech 82 S&S
V Ti 120
Getriebe
Schaltgetriebe
(5 Gänge)
ETG (automatisier tes
Schaltgetriebe, 5 Gänge)
Schaltgetriebe
(5 Gänge)
Automatikgetriebe
(4 Stufen)
Amtl. Varianten- / Versionsbezeichnung:
SA...
HMZ6
HMZ6/PS
HMZ6/1PS
5FS0
5FS9
- min. Leergewicht
974
980
1075
1089
- min. Gewicht in fahrbereitem Zustand
1049
1055
115 0
11 6 4
- technisch zulässiges Gesamtgewicht
1511
1522
155 4
15 87
- zulässiges Gesamtzuggewicht mit Anhänger
bis 12% Steigung
2311
2022
2454
2487
- Anhängelast gebremst bis 12% Steigung
800
500
900
900
- max. Anhängelast gebremst * bis 12% Steigung (mit
Lastüber tragung innerh. des zul. Gesamtzuggew. mit Anh.)
11 0 0
800
115 0
115 0
- Anhängelast ungebremst
520
500
570
570
- maximal zulässige Stützlast
46
46
46
46

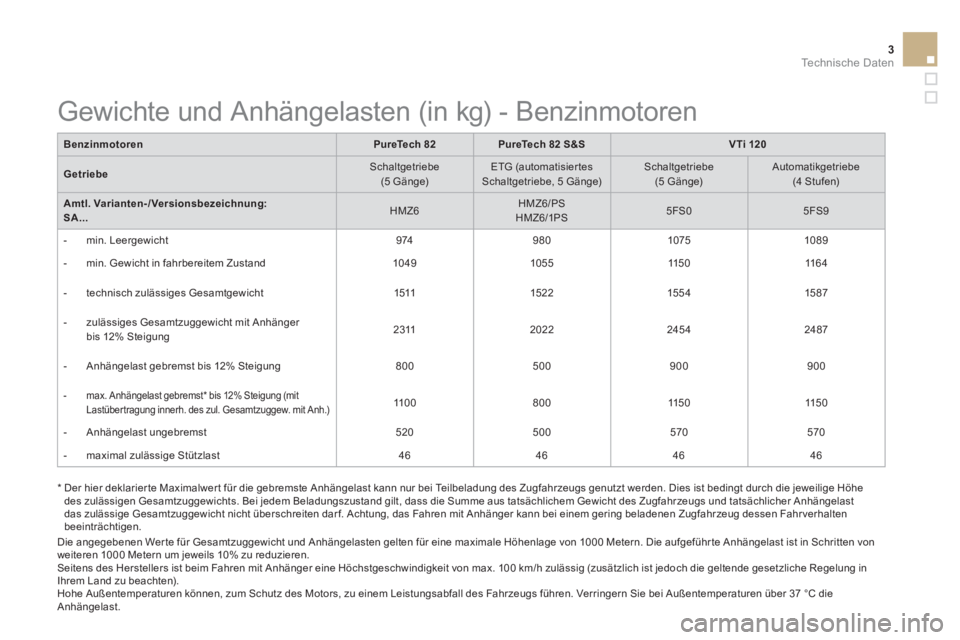

Gewichte und Anhängelasten (in kg) - Benzinmotoren
Page 380 of 384
Benzinmotoren
THP 155
THP 150
**
THP 160
***
THP 165 S&S
THP 150 S&S **
PureTech 110 S&S
Getriebe
Schaltgetriebe (6 Gänge)
Schaltgetriebe (6 Gänge)
Schaltgetriebe (5 Gänge)
Amtl. Varianten- / Versionsbezeichnung:
SA...
5FV8
5FN8
**
5FM8
***
5GZM/S
5GWM/S
**
HNZ6/S
- min. Leergewicht
109 0
114 0
1070
- min. Gewicht in fahrbereitem Zustand
11 6 5
1215
114 5
- technisch zulässiges Gesamtgewicht
159 0
1605
1578
- zulässiges Gesamtzuggewicht mit Anhänger
bis 12% Steigung
2490
2505
2478
- Anhängelast gebremst
bis 12% Steigung
900
900
900
- max. Anhängelast gebremst * bis 12% Steigung (mit
Lastüber tragung innerhalb des zul. Gesamtzuggewichts mit Anh.)
115 0
115 0
115 0
- Anhängelast ungebremst
570
570
570
- maximal zulässige Stützlast
46
46
46
* Der hier deklarier te Maximalwer t für die gebremste Anhängelast kann nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht überschreiten dar f. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
**
Für Belgien und Russland
***
Für Brasilien
Die angegebenen Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern. Die aufgeführ te Anhängelast ist in Schritten von
weiteren 1000 Metern um jeweils 10% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten). Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C die Anhängelast.

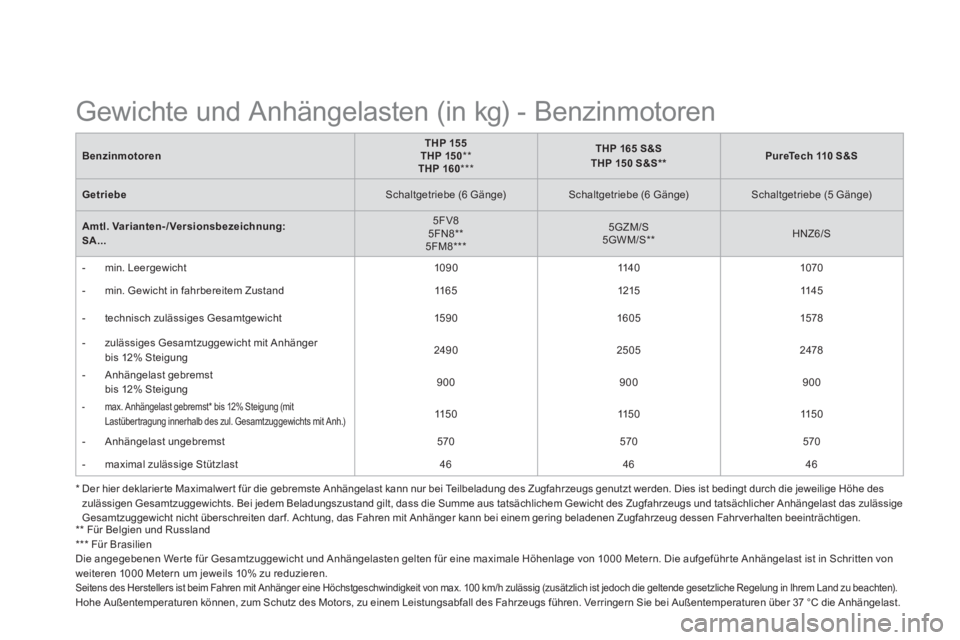

Gewichte und Anhängelasten (in kg) - Benzinmotoren
