CITROEN DS3 CABRIO 2013 Instrukcja obsługi (in Polish)

39Kontrola jazdy
Kontrolkajest zapalonaPrzyczynaDziałanie / Uwagi
Systemautodiagnostykisilnika
miga. Usterka systemu kontroli silnika. Ryzyko zniszczenia katalizatora.
Sprawdzić w ASO sieci CITROËN lub w warsztacie
spec
jalistycznym.
n
a stałe. Usterka układu czystości spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się szybko z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Minimalnypoziom paliwana stałe. Gdy kontrolka zapali się po raz
pierwszy, w zbiorniku paliwa znajduje
się około 5 litrów paliwa.
Należy bezwzględnie uzupełnić paliwo, aby uniknąć unieruchomienia silnika.
Kontrolka ta zapala się przy każdym włączeniu stacyjki,
dopóki nie zostanie zatankowana wystarczająca ilość
paliwa.
Pojemność zbiornika: około 50 litrów (silnik benzynowy) albo 46 litrów (Diesel); (W zależności od wersji: około30 litrów (benzynowy lub Diesel)).
Nigdy nie doprowadzać do unieruchomienia silnikaz powodu braku paliwa, może to spowodować uszkodzenie układu oczyszczania spalin i wtryskowego.
Temperaturamaksymalna płynuchłodzącegona sta
łe, na czer wono. Zbyt wysoka temperatura w układziechłodzenia. Należy koniecznie zatrzymać pojazd zachowującwszelkie środki bezpieczeństwa.
Przed dolaniem płynu,jeśli to konieczne, należy zaczekać na ostygnięcie silnika.
Jeżeli problem nie zniknie, skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.

Kontrolkajest zapalonaPrzyczynaDziałanie / Uwagi
Ciśnienie oleju silnikowego
na stałe. Usterka układu smarowania silnika. Należy koniecznie zatrzymać pojazd z zachowaniemśrodk

41Kontrola jazdy
Poduszkipowietrzneczasowo. Zapala się na kilka sekund i gaśnie po
włączeniu zapłonu. Powinna zgasnąć po uruchomieniu silnika.
Jeżeli nie zgaśnie, skontaktować się z ASO sieci
CITRO
ËN lub z warsztatem specjalistycznym.
n
a stałe. Usterka jednego z układów poduszekpowietrznych lub napinaczypirotechnicznych pasów bezpieczeństwa.
Sprawdzić w ASO CITROËN lub w warsztacie
specjalistycznym.
Kontrolkajest zapalonaPrzyczynaDziałanie / Uwagi
Niezapięte / odpięte pasy bezpieczeństwa na stałe, potem mi
ga wraz z narastającym
sygnałem
dźwiękowym. Kierowca i/lub pasażer na przednim
fotelu nie zapiął lub odpiął swój pas bezpieczeństwa. Pociągnąć pas i włożyć klamrę do zaczepu pasa.
Układ
kierowniczy ze wspomaganiem
na stałe. Usterka wspomagania układu
kierowniczego. Prowadzić ostrożnie i w sposób ła
godny.
Sprawdzić działanie w sieci CITROËN lub w
warsztacie specjalistycznym.

Jeżeli przy pracującym silniku wskazówka
znajduje się:
- w
strefie A, temperatura jest odpowiednia,
- w strefie B
, temperatura jest zbyt wysoka; kontrolka maksymalnej temperatury1oraz kontrolka centralnego alarmu
STOP zapalają się na czer wono, włącza
się sygnał dźwiękowy, a na ekranie
wielo
funkcyjnym pojawia się komunikat.
Natychmiast zatrzymać samochód w
bezpiecznym miejscu.Poczekać kilka minut przed wyłączeniem silnika.
Skontaktować się z ASO CITROËN lub z
warsztatem spec
jalistycznym.
Wskaźnik temperatury płynu chłodzącego

Po kilku minutach jazdy wzrasta temperaturaoraz ciśnienie w układzie chłodzenia.
Aby uzupełnić poziom:)
poczekać na ostygnięcie silnika, )
odkręcić korek o dwa obroty, aby
zmniejszyć ciśnienie, )
jeżeli ciśnienie spadnie, odkręcić korek,)
uzupełnić poziom do oznaczenia "MA XI".

43Kontrola jazdy
System informuje kierowcę o liczbie kilometrów, jaka pozostała do następnego przeglądu,
zgodnie z planem obsługowym producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania wskaźnika. Określona jest za pomocą dwóch parametrów:


- liczby przebytych kilometrów,

- czasu od ostatniego przeglądu.
Wskaźnik serwisowy
Odległość do przeglądu między
1 000 km a 3 000 km
Po włączeniu zapłonu i przez kilka sekund klucz symbolizujący czynności ser wisowe
świeci się. W linii wyświetlacza całkowitego
przebiegu wyświetla się liczba kilometrówpozostała do następnego przeglądu.Przykład:pozostało 2 800 km do następnegoprzeglądu.Po włączeniu zapłonu przez kilka sekund wyświetlacz wskazuje:


Odległość do przeglądu poniżej
1 000 km
Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
w
yświetlacz wskazuje:

Kilka sekund po włączeniu zapłonu licznikcałkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony, ysygnalizując konieczność wykonania
przeglądu.
Kilka sekund po włączeniu zapłonu klucz
gaśnie; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz wskazuje licznik całkowitego i dziennegoprzebiegu.


Odległość do przeglądu powyżej 3 000 km

Po włączeniu zapłonu, żadna informacja niepojawia się na wyświetlaczu.

Kilka sekund po włączeniu zapłonu licznik całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony.y

Liczba kilometrów do przejechaniamoże zostać wyprzedzona przez czynnik czasowy, w zależności od
eksploatacji samochodu.
Klucz może się więc także zapalić w przypadku przekroczenia 2 lat od ostatniego przeglądu.

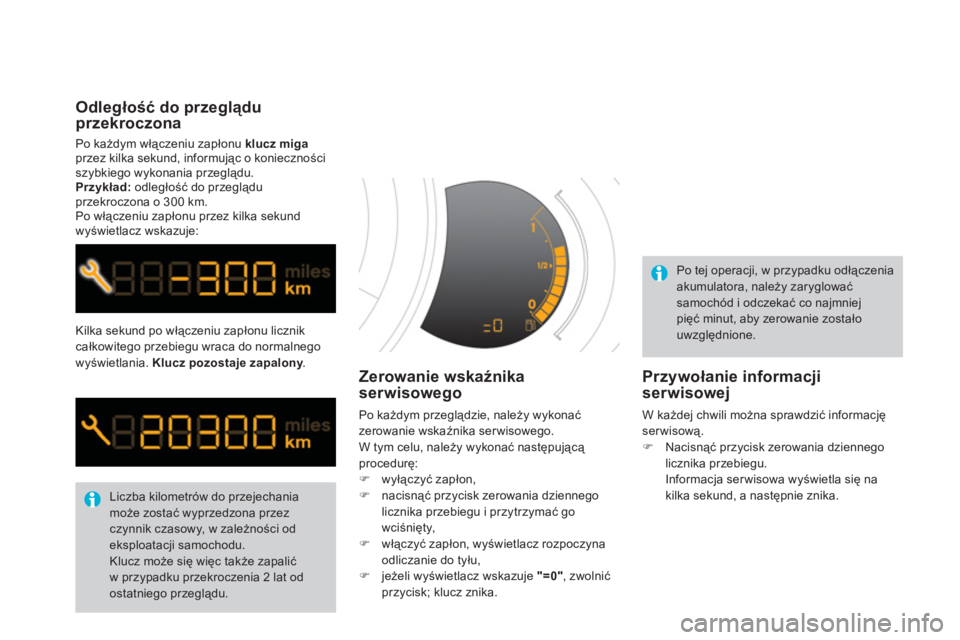

Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie, należy wykonać zerowanie wskaźnika serwisowego.
W tym celu, należy wykonać następującą
procedurę: )
wyłączyć zapłon, )
nacisnąć przycisk zerowania dziennegolicznika przebiegu i przytrzymać go
wciśnięty,
)
włączyć zapłon, wyświetlacz rozpoczynaodliczanie do tyłu, )
jeżeli wyświetlacz wskazuje "=0", zwolnić
przycisk; klucz znika.

Po tej operacji, w przypadku odłączenia akumulatora, należy zaryglowaćsamochód i odczekać co najmniej pięć minut, aby zerowanie zostało uwzględnione.


Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację serwisową. )Nacisnąć przycisk zerowania dziennegolicznika przebiegu.
Informacja ser wisowa wyświetla się nakilka sekund, a następnie znika.


Odległość do przeglądu przekroczona
Po każdym włączeniu zapłonu klucz migaprzez kilka sekund, informując o koniecznościszybkiego wykonania przeglądu.Przykład:
odległość do przegląduprzekroczona o 300 km.
Po włączeniu zapłonu przez kilka sekund
w
yświetlacz wskazuje:

45
Kontrola jazdy
System informuje kierowcę o poziomie olejusilnikowego.
Informacja wyświetlana jest przez kilka sekund po włączeniu zapłonu, po informacjiserwisowej.

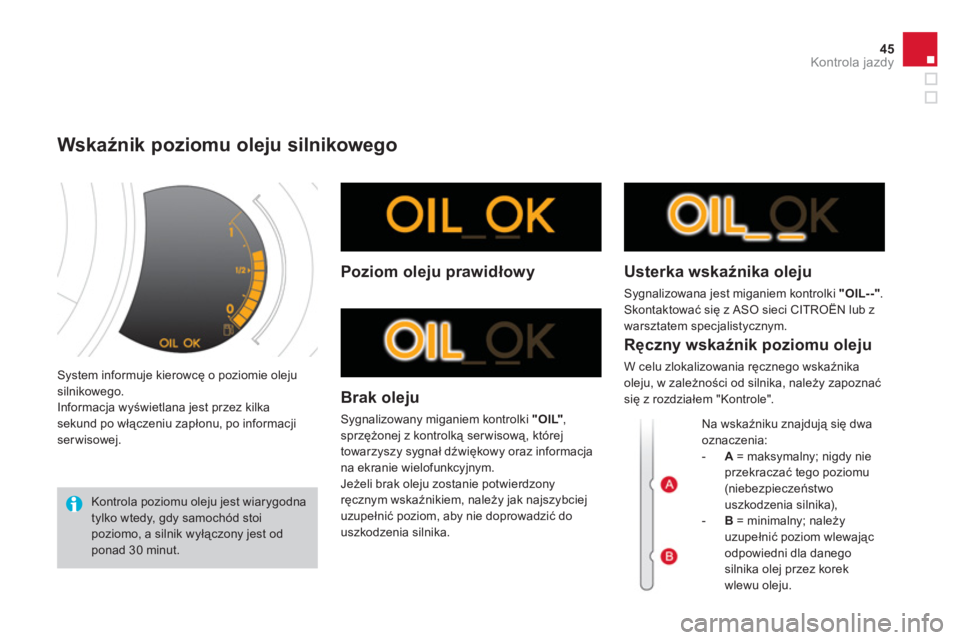

Wskaźnik poziomu oleju silnikowego

Kontrola poziomu oleju jest wiarygodna tylko wtedy, gdy samochód stoipoziomo, a silnik wyłączony jest odponad 30 minut.
Poziom oleju prawidłowy

Brak ole
ju
Sygnalizowany miganiem kontrolki "OIL" ,
sprzężonej z kontrolką serwisową, której
towarzyszy sygnał dźwiękowy oraz in
formacja na ekranie wielofunkcyjnym.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej uzupełnić poziom, aby nie doprowadzić do uszkodzenia silnika.


Usterka wskaźnika oleju
Sygnalizowana jest miganiem kontrolki "OIL--"
. Skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Na wska
źniku znajdują się dwa
oznaczenia:

-
A
= maksymalny; nigdy nie
przekraczać tego poziomu(niebezpieczeństwo uszkodzenia silnika),-B
= minimalny; należy uzupełnić poziom wlewającodpowiedni dla danegosilnika olej przez korek
wlewu oleju.




Ręczny wskaźnik poziomu oleju

W celu zlokalizowania ręcznego wskaźnikaoleju, w zależności od silnika, należy zapoznać się z rozdziałem "Kontrole".

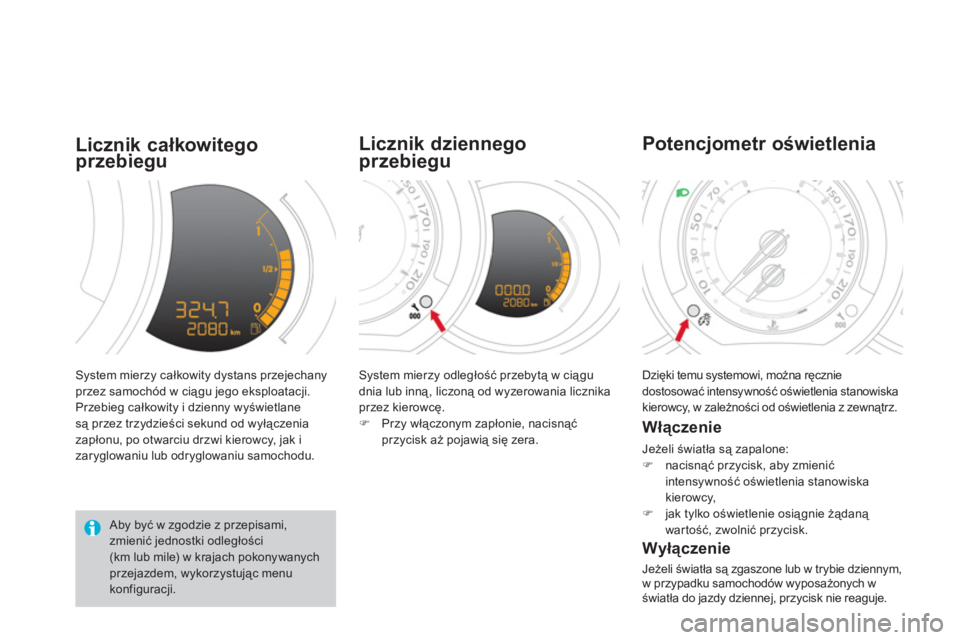

System mierzy całkowity dystans przejechanyprzez samochód w ciągu jego eksploatacji.
Przebieg całkowity i dzienny wyświetlane są przez trzydzieści sekund od wyłączenia
zapłonu, po otwarciu drzwi kierowcy, jak i
zaryglowaniu lub odryglowaniu samochodu.
Licznik całkowitego
przebiegu
System mierzy odległość przebytą w ciągu
dnia lub inną, liczoną od wyzerowania licznika
przez kierowcę.
)
Przy włączonym zapłonie, nacisnąć
przycisk aż pojawią się zera.



Licznik dziennego
przebiegu
Dzięki temu systemowi, można ręcznie
dostosować intensywność oświetlenia stanowiska
kierowcy, w zależności od oświetlenia z zewnątrz.
Potencjometr oświetlenia


Włączenie

Jeżeli światła są zapalone:)nacisnąć przycisk, aby zmienić
intensywność oświetlenia stanowiska
kierowcy, )jak tylko oświetlenie osiągnie żądaną
wartość, zwolnić przycisk.


Wyłączenie

Jeżeli światła są zgaszone lub w trybie dziennym,
w przypadku samochodów wyposażonych wświatła do jazdy dziennej, przycisk nie reaguje.

Aby być w zgodzie z przepisami,zmienić jednostki odległości(km lub mile) w krajach pokonywanych przejazdem, wykorzystując menu konfiguracji.

47Kontrola jazdy

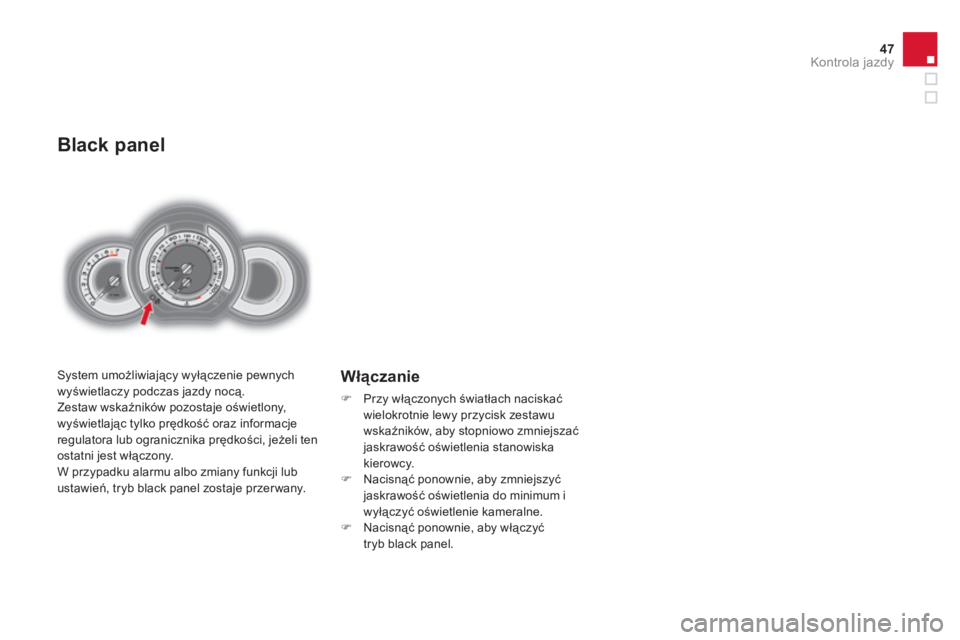

Black panel
System umożliwiający wyłączenie pewnych
wyświetlaczy podczas jazdy nocą.
Zestaw wskaźników pozostaje oświetlony,
wyświetlając tylko prędkość oraz informacje
regulatora lub ogranicznika prędkości, jeżeli ten
ostatni jest włączony.
W prz
ypadku alarmu albo zmiany funkcji lub
ustawień, tryb black panel zostaje przer wany.
Włączanie
)
Przy włączonych światłach naciskać
wielokrotnie lewy przycisk zestawu
wskaźników, aby stopniowo zmniejszać jaskrawość oświetlenia stanowiskakierowcy. )
Nacisnąć ponownie, aby zmniejszyć jaskrawość oświetlenia do minimum i
wyłączyć oświetlenie kameralne.)
Nacisnąć ponownie, aby włączyć
tr
yb black panel.

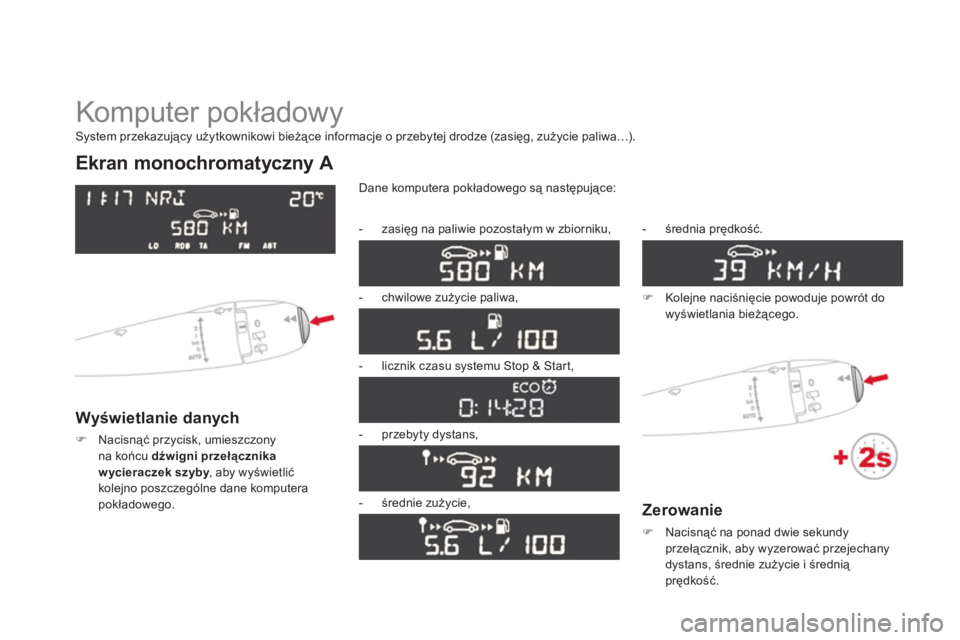

Komputer pokładowy
Ekran monochromatyczny A
Wyświetlanie danych
)Nacisnąć przycisk, umieszczony na końcu dźwigni przełącznika
wycieraczek szyby , aby wyświetlić ykolejno poszczególne dane komputerapokładowego.
Dane komputera pokładowego są następujące:


- zasięg na paliwie pozostałym w zbiorniku,

- c
hwilowe zużycie paliwa,

- licznik czasu s
ystemu Stop & Start,

- prze
byty dystans,

-
średnie zużycie,
- średnia prędkość.
)Kolejne naciśnięcie powoduje powrót do
wyświetlania bieżącego. System przekazujący użytkownikowi bieżące informacje o przebytej drodze (zasięg, zużycie paliwa…).


Zerowanie
)Nacisnąć na ponad dwie sekundy przełącznik, aby wyzerować przejechany
dystans, średnie zużycie i średnią prędkość.
