CITROEN DS3 CABRIO 2013 InstruktionsbÖcker (in Swedish)

29Instrumenttavlan

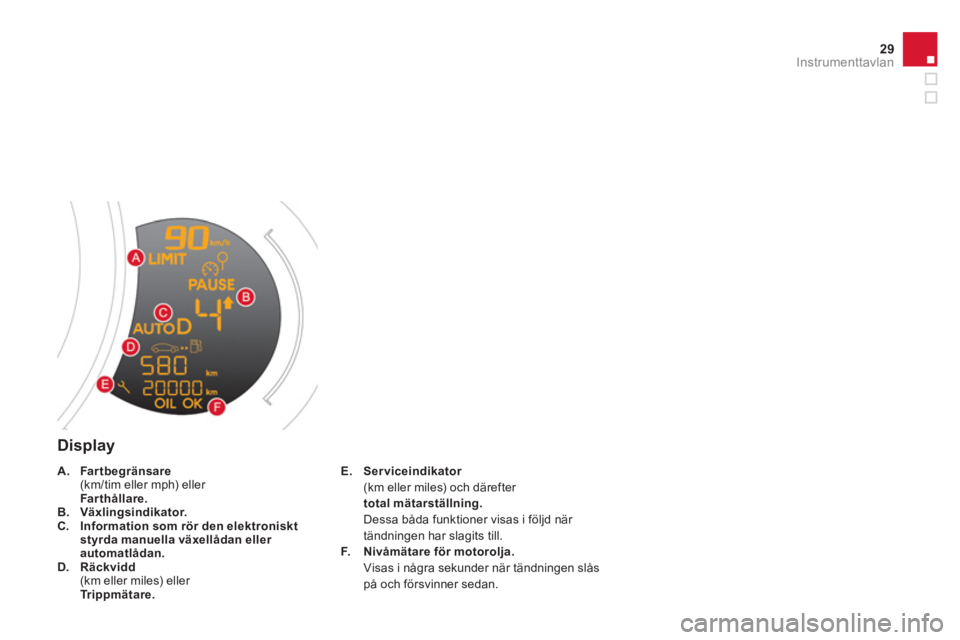

Display
E.Serviceindikator(km eller miles) och därefter total mätarställning.Dessa båda funktioner visas i följd när
tändningen har slagits till.F.Nivåmätare för motorolja.Visas i några sekunder när tändningen slås på och försvinner sedan.

A
.Far tbegränsare (km/tim eller mph) eller
Far thållare.B. Växlingsindikator.C.Information som rör den elektroniskt
styrda manuellaväxellådaneller automatlådan .D.Räckvidd
(km eller miles) eller Trippmätare.

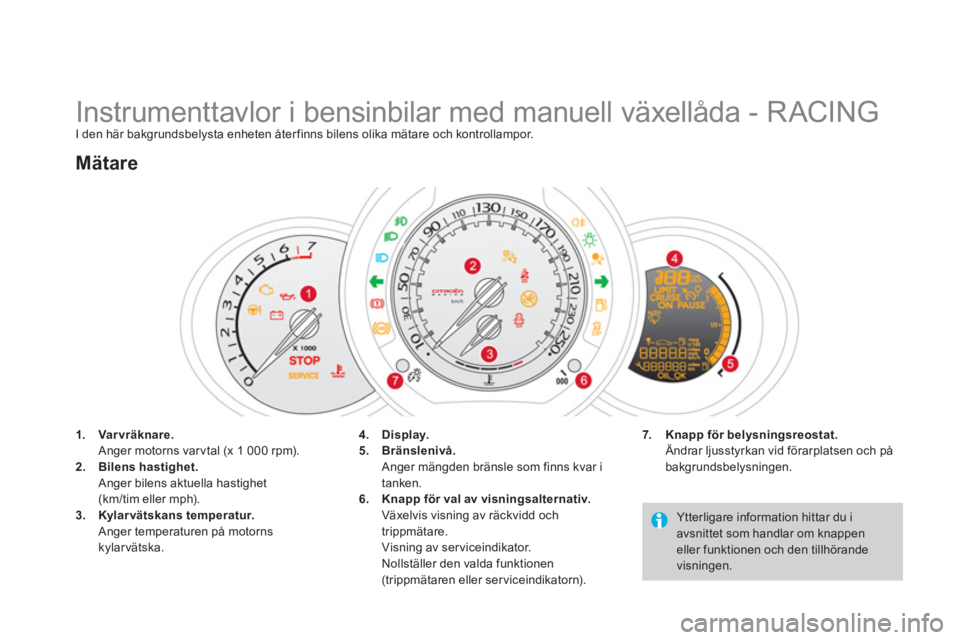

Instrumenttavlor i bensinbilar med manuell växellåda - RACING I den här bakgrundsbelysta enheten åter finns bilens olika mätare och kontrollampor.
1.Varvräknare.Anger motorns var vtal (x 1 000 rpm).2.Bilens hastighet.Anger bilens aktuella hastighet(km/tim eller mph). 3. Kylarvätskans temperatur.Anger temperaturen på motorns kylarvätska.
Mätare
7.Knapp för belysningsreostat. Ändrar ljusstyrkan vid förarplatsen och på
bakgrundsbelysningen.
4.Display.5.Bränslenivå. Anger mängden bränsle som finns kvar i
tanken.
6.Knapp för val av visningsalternativ. Växelvis visning av räckvidd och
trippmätare.
Visning av ser viceindikator.
Nollställer den valda funktionen(trippmätaren eller serviceindikatorn).
Ytterligare information hittar du i
avsnittet som handlar om knappeneller funktionen och den tillhörandevisningen.

31Instrumenttavlan

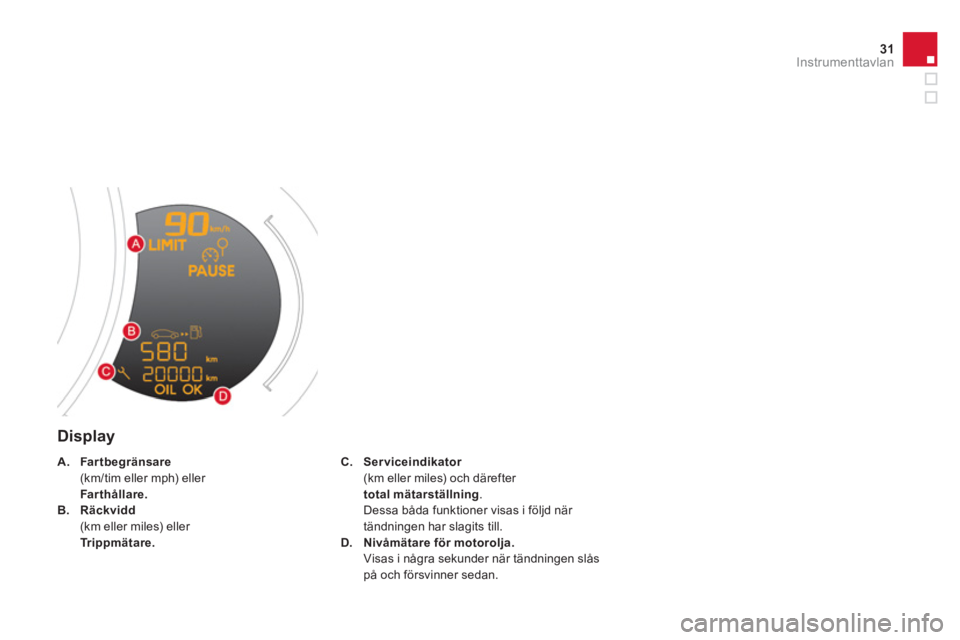

Display
C.Serviceindikatorr(km eller miles) och därefter total mätarställning.Dessa båda funktioner visas i följd när
tändningen har slagits till.
D.Nivåmätare för motorolja.Visas i några sekunder när tändningen slås
på och försvinner sedan.


A.Fartbegränsare (km/tim eller mph) eller
Far thållare.B.Räckvidd
(km eller miles) eller
Trippmätare.

Informerar föraren om att ett system aktiveras(kontrollampor) eller när en avvikelse uppstår (varningslampor).
Kontrollampor

Tillhörande varningar

När vissa kontrollampor tänds hörs samtidigten ljudsignal och ett meddelande visas på multifunktionsdisplayen.
Kontrollampan kan antingen lysa med fast sken eller blinka.
Vissa kontrollampor kan uppvisa bådaindikeringstyperna. Det är bara medledning av det aktuella funktionslägetsom det går att sluta sig till om situationen är normal eller om enavvikelse har uppstått.
Slå upp och läs om den berördavarningslampan innan du kör iväg, om den inte slocknar. Statuslampan för krockkudden på passagerarsidan for tsätter att lysa i caen minut efter att tändningen slagits till,
även efter att motorn startats.
När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så for t motorn star tar skall dessa lampor
slockna igen.

33Instrumenttavlan

Lampor som indikerar tillslag

Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.

KontrollampaIndikeringOrsakÅtgärder/observationer
Blinkers, vänsterBlinkar med ljudsignal. Belysningsreglaget förs nedåt.
Blinkers, högerBlinkar med ljudsignal. Belysningsreglaget förs uppåt.
PositionsljusFast sken. Belysningsreglaget är ställt på"Positionsljus".
HalvljusFast sken. Belysningsreglaget står i läget "Halvljus".
HelljusFast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till halvljus.
DimstrålkastareframFast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt två gånger för attavaktivera dimstrålkastarna.
Dimljus bakFast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.



Varningsblinkers
Blinkar med summer. R eglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt tillhörande kontrollampor blinkar samtidigt.

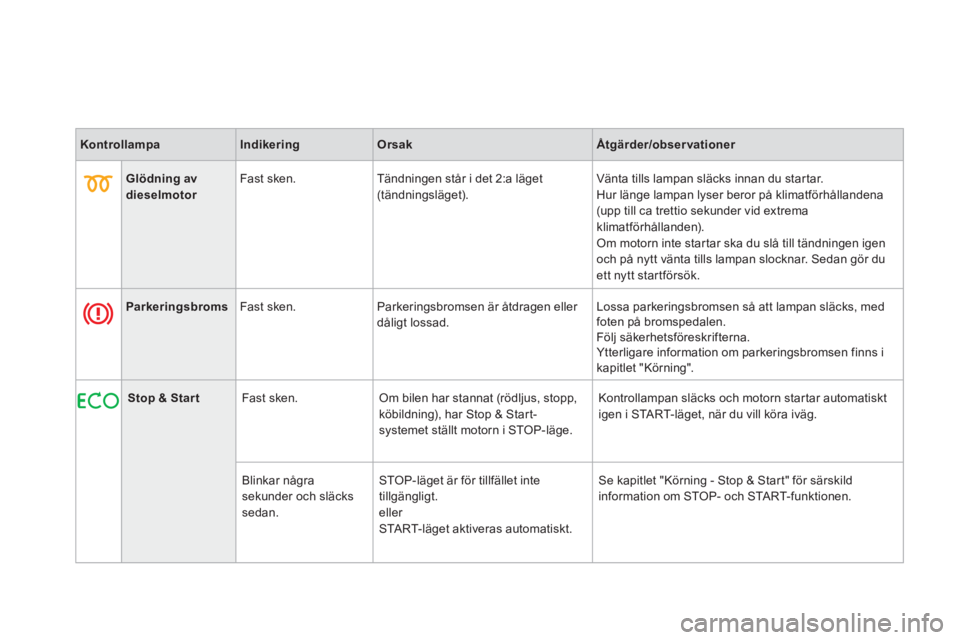

KontrollampaIndikeringOrsakÅtgärder/observationer


Glödning avdieselmotor
Fast sken. Tändningen står i det 2:a läget (tändningsläget). Vänta tills lampan släcks innan du star tar.
Hur länge lampan lyser beror på klimatförhållandena (upp till ca trettio sekunder vid extrema klimatförhållanden).
Om motorn inte star tar ska du slå till tändningen igen
och på nytt vänta tills lampan slocknar. Sedan gör du ett nytt startförsök.
Parkeringsbroms
Fast sken. Parkeringsbromsen är åtdragen eller
dåligt lossad. Lossa parkeringsbromsen så att lampan släcks, med
foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen finns i kapitlet "Körning".


Stop & StartFast sken.Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge.
Kontrollampan släcks och motorn star tar automatiskt
igen i STA R T- l äget, när du vill köra iväg.
Blinkar nå
grasekunder och släckssedan.
STOP-läget är för tillfället inte
tillgängligt. eller
START-läget aktiveras automatiskt.
Se kapitlet "Körning - Stop & Start" för särskild
information om STOP- och START-funktionen.

35
Instrumenttavlan

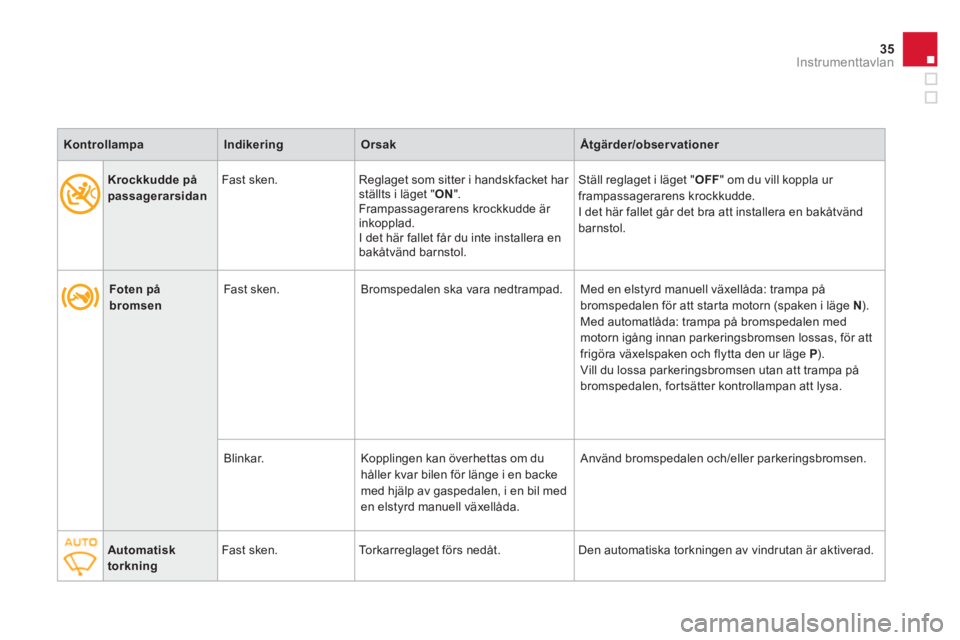

Foten på bromsen
Fast sken. Bromspedalen ska vara nedtrampad. Med en elstyrd manuell växellåda: trampa på
bromspedalen för att star ta motorn (spaken i läge N ).Med automatlåda: trampa på bromspedalen medmotorn igång innan parkeringsbromsen lossas, för att frigöra växelspaken och flytta den ur läge P).Vill du lossa parkeringsbromsen utan att trampa på
bromspedalen, fortsätter kontrollampan att lysa.

Blink
ar. Kopplingen kan överhettas om duhåller kvar bilen för länge i en backe med hjälp av gaspedalen, i en bil med en elstyrd manuell växellåda.
Använd bromspedalen och/eller parkeringsbromsen.
Automatisk torkningFast sken. To r k a r r eglaget förs nedåt. Den automatiska torkningen av vindrutan är aktiverad.




Krockkudde på passagerarsidanFast sken. Reglaget som sitter i handskfacket har
ställts i läget "ON ". Frampassagerarens krockkudde är
inkopplad.
I
det här fallet får du inte installera en bakåtvänd barnstol. Ställ re
glaget i läget "OFF" om du vill koppla ur
frampassagerarens krockkudde.
I det här fallet går det bra att installera en bakåtvändbarnstol.
KontrollampaIndikeringOrsakÅtgärder/observationer

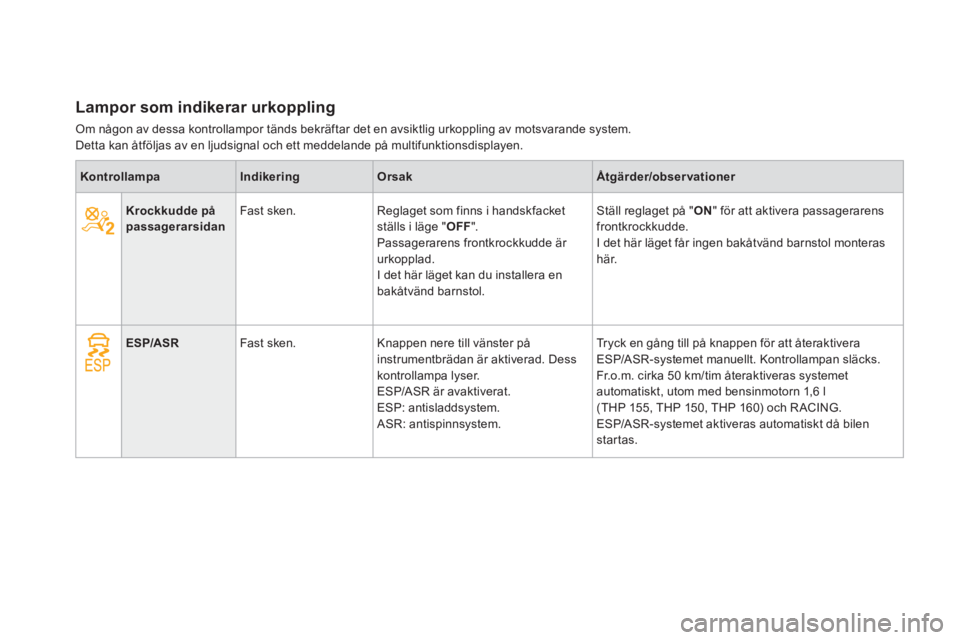

Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.

KontrollampaIndikeringOrsakÅtgärder/observationer
Krockkudde på
passagerarsidan
F
ast sken. Reglaget som finns i handskfacket
ställs i läge "OFF".
Passagerarens frontkrockkudde är urkopplad.I det här läget kan du installera enbakåtvänd barnstol. Ställ re
glaget på "ON
" för att aktivera passagerarens
fr
ontkrockkudde.
I det här läget får ingen bakåtvänd barnstol monterashär.
ESP/ASR
Fast sken. Knappen nere till vänster på
instrumentbrädan är aktiverad. Desskontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tr
yck en gång till på knappen för att återaktivera
ESP/ASR-systemet manuellt. Kontrollampan släcks.
Fr.o.m. cirka 50 km/tim återaktiveras systemet
automatiskt, utom med bensinmotorn 1,6 l (THP 155, THP 150, THP 160) och RACING.
ESP/ASR-systemet aktiveras automatiskt då bilen startas.

37
Instrumenttavlan

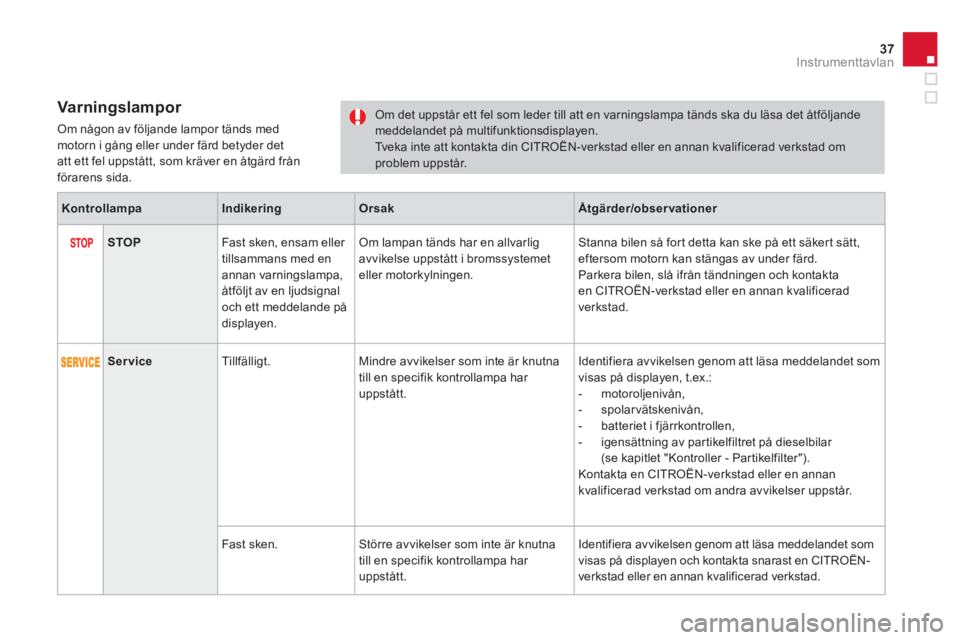

Varningslampor
Om någon av följande lampor tänds med motorn i gång eller under färd betyder det
att ett fel uppstått, som kräver en åtgärd frånförarens sida.
Om det uppstår ett fel som leder till att en varningslampa tänds ska du läsa det åtföljande meddelandet på multifunktionsdisplayen. Tveka inte att kontakta din CITROËN-verkstad eller en annan kvalificerad verkstad om
problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer
STOPFast sken, ensam eller
tillsammans med enannan varningslampa,åtföljt av en ljudsignal
och ett meddelande på
displayen.
Om lampan tänds har en allvarlig
avvikelse uppstått i bromssystemet eller motorkylningen. Stanna bilen så for t detta kan ske
på ett säkert sätt,
eftersom motorn kan stängas av under färd.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
ServiceTillfälligt. Mindre avvikelser som inte är knutnatill en specifik kontrollampa har uppstått. Identi
fiera avvikelsen genom att läsa meddelandet som
visas på displayen, t.ex.:
- motoroljenivån,
- spolarvätskenivån,
- batteriet i f
järrkontrollen,
- igensättning av par tikelfiltret på dieselbilar (se kapitlet "Kontroller - Partikelfilter").
Kontakta en CITROËN-verkstad eller en annankvalificerad verkstad om andra avvikelser uppstår.
F
ast sken. Större avvikelser som inte är knutna
till en specifik kontrollampa har uppstått. Identifiera avvikelsen
genom att läsa meddelandet som
visas på displayen och kontakta snarast en CITROËN-
verkstad eller en annan kvalificerad verkstad.

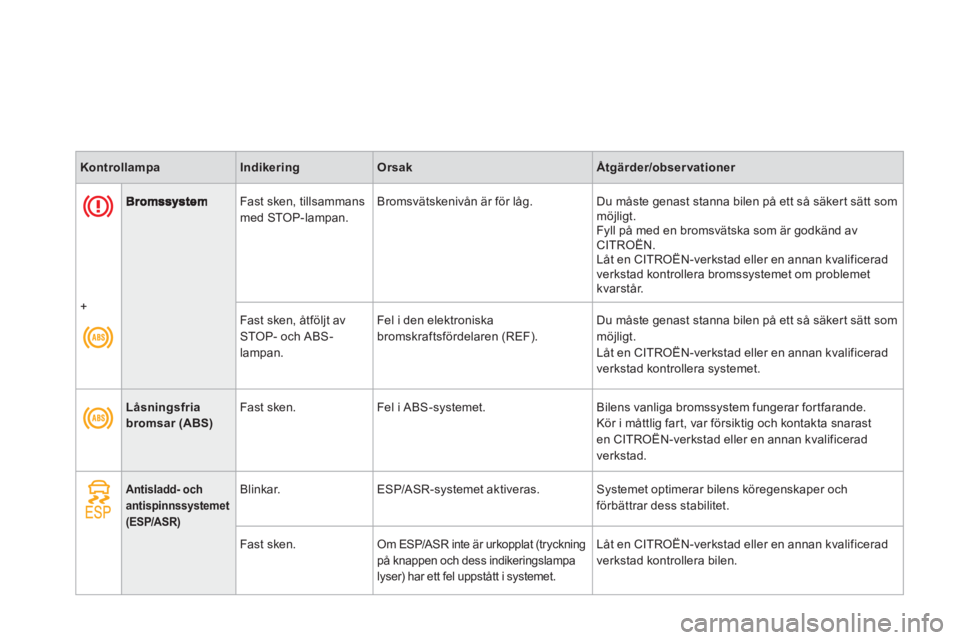

Fast sken, tillsammans
med STOP-lampan. Bromsvätskenivån är för låg. Du måste genast stanna bilen på ett så säkert sätt som
möjligt.
Fyll på med en bromsvätska som är godkänd av CITROËN.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bromssystemet om problemet kvarstår.
+

Fast sken, åtföl
jt av STOP- och ABS-lampan. F
el i den elektroniskabromskraftsfördelaren (REF). Du måste genast stanna bilen på ett så säkert sätt som
möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
KontrollampaIndikeringOrsakÅtgärder/observationer
Låsningsfria bromsar (ABS) Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarasten CITROËN-verkstad eller en annan kvalificeradverkstad.
Antisladd- ochantispinnssystemet(ESP/ASR)

Blinkar. ESP/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper och förbättrar dess stabilitet.

F
ast sken. Om ESP/ASR inte är urkopplat (tryckning på knappen och dess indikeringslampa lyser) har ett fel uppstått i systemet.

Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
