209Praktiskā informācija

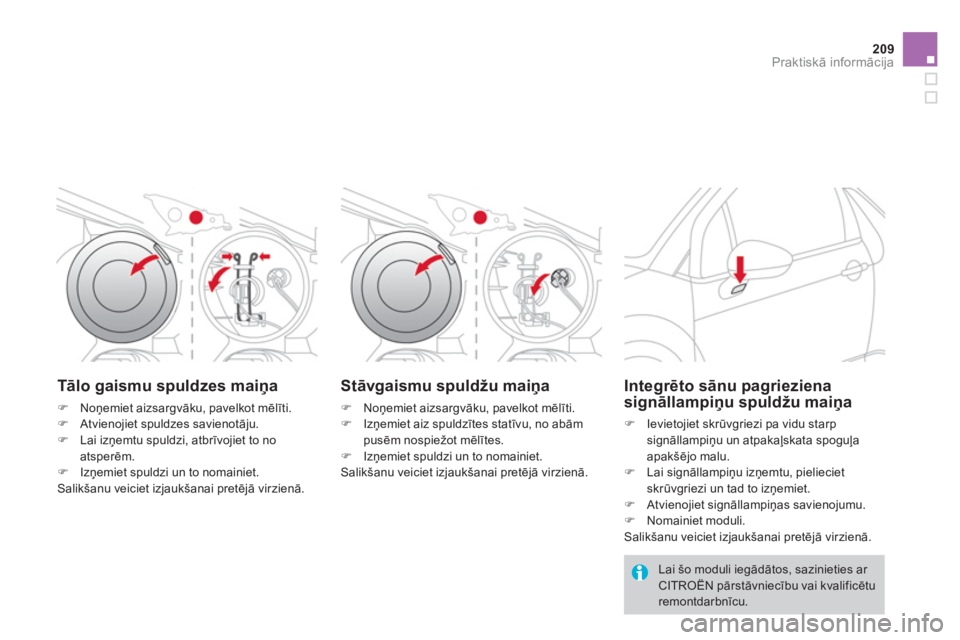

Tālo gaismu spuldzes maiņa
)Noņemiet aizsargvāku, pavelkot mēlīti. )Atvienojiet spuldzes savienotāju. )Lai izņemtu spuldzi, atbrīvojiet to noatsperēm. )Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Stāvgaismu spuldžu maiņa
)
Noņemiet aizsargvāku, pavelkot mēlīti. )
Izņemiet aiz spuldzītes statīvu, no abām
pusēm nospiežot mēlītes.
)
Izņemiet spuldzi un to nomainiet.Salikšanu veiciet izjaukšanai pretēj
— virzienā.


Integrēto sānu pagrieziena
signāllampiņu spuldžu maiņa
)
Ievietojiet skrūvgriezi pa vidu starp
signāllampiņu un atpakaļskata spoguļa
apakšējo malu. )
Lai signāllampiņu izņemtu, pielieciet skrūvgriezi un tad to izņemiet.)
Atvienojiet signāllampiņas savienojumu. )
Nomainiet moduli.
Salikšanu veiciet izjaukšanai pretējā virzienā.

Lai šo moduli iegādātos, sazinieties ar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

Lai moduli iegādātos, griezietiesCITROËN pārstāvniecībā vai kvalificētāremontdarbnīcā. Ja spuldzīšu nomaiņas laikā jums radušās grūtības, jūs par to varat arī konsultēties CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.

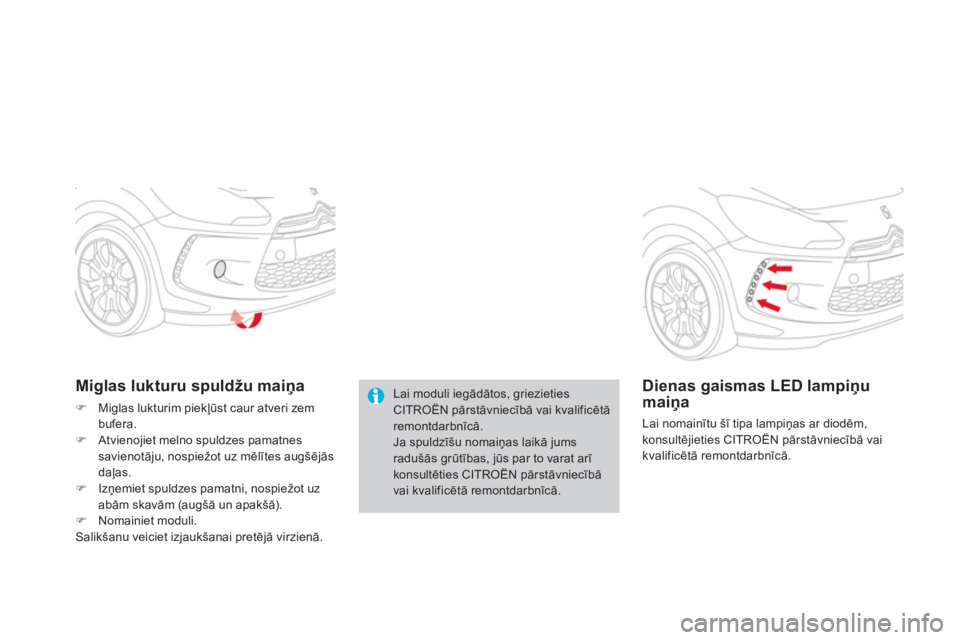

Miglas lukturu spuldžu maiņa
)Miglas lukturim piekļūst caur atveri zem bufera.
)Atvienojiet melno spuldzes pamatnes
savienotāju, nospiežot uz mēlītes augšēj
—s
daļas.
)Izņemiet spuldzes pamatni, nospiežot uz abām skavām (augšā un apakšā). )Nomainiet moduli.Salikšanu veiciet izjaukšanai pretējā virzienā.
Dienas gaismas LED lampiņumaiņa

Lai nomainītu šī tipa lampiņas ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

211Praktiskā informācija

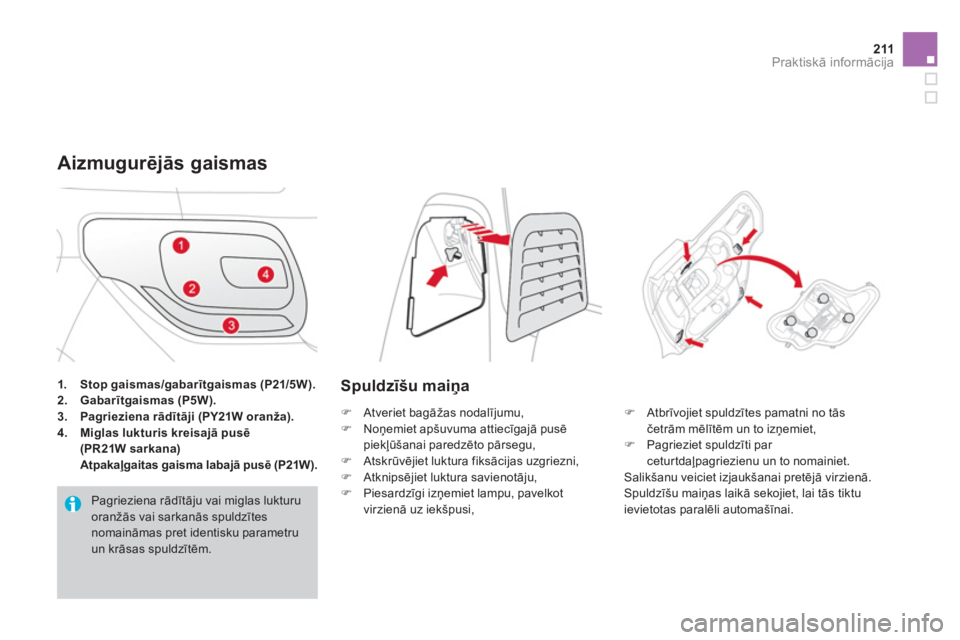

1.Stop gaismas/gabarītgaismas (P21/5W).2.Gabarītgaismas (P5W).3.Pagrieziena rādītāji (PY21W oranža).
4.Miglas lukturis kreisajā pusē(PR21W sarkana)Atpakaļgaitas gaisma labajā pusē (P21W).
Aizmugurēj
—s gaismas

Pagrieziena rādītāju vai miglas lukturu oranžās vai sarkanās spuldzītes nomaināmas pret identisku parametruun krāsas spuldzītēm.
Spuldzīšu maiņa
)
Atveriet bagāžas nodalījumu, )
Noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto pārsegu, )
Atskrūvējiet luktura fiksācijas uzgriezni,)
Atknipsējiet luktura savienotāju, )
Piesardzīgi izņemiet lampu, pavelkot
virzienā uz iekšpusi,
)
Atbrīvojiet spuldzītes pamatni no tāsčetrām mēlītēm un to izņemiet,)
Pagrieziet spuldzīti par ceturtdaļpagriezienu un to nomainiet.
Salik

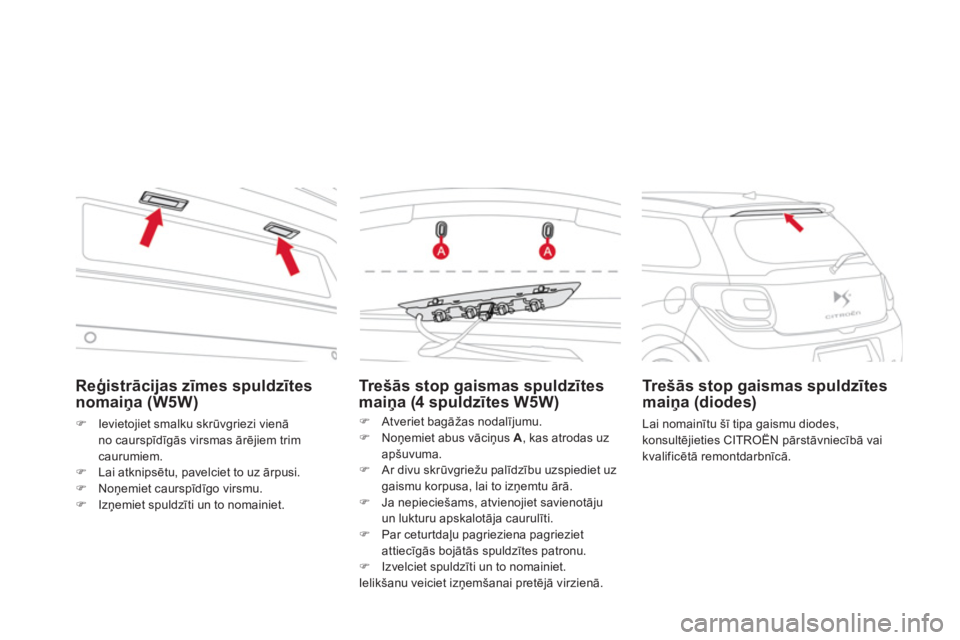

Reģistrācijas zīmes spuldzītes
nomaiņa (W5W)
)Ievietojiet smalku skrūvgriezi vienā
no caurspīdīg
—s virsmas ārējiem trimcaurumiem.)Lai atknipsētu, pavelciet to uz ārpusi.)Noņemiet caurspīd
¯go virsmu. )Izņemiet spuldzīti un to nomainiet.


Trešās stop gaismas spuldzītes maiņa (4 spuldzītes W5W)
)
Atveriet bagāžas nodalījumu.
)
Noņemiet abus vāciņus A
, kas atrodas uz
apšuvuma.) Ar divu skrūvgriežu palīdzību uzspiediet uz gaismu korpusa, lai to izņemtu ārā. )
Ja nepieciešams, atvienojiet savienotājuun lukturu apskalotāja caurulīti. )
Par ceturtdaļu pagrieziena pagrieziet
attiecīg
—s bojātās spuldzītes patronu. )
Izvelciet spuldzīti un to nomainiet.
Ielikšanu veiciet izņemšanai pretēj
— virzienā.




Tr e šās stop gaismas spuldzītes maiņa (diodes)

Lai nomainītu šī tipa gaismu diodes,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.

213Praktiskā informācija

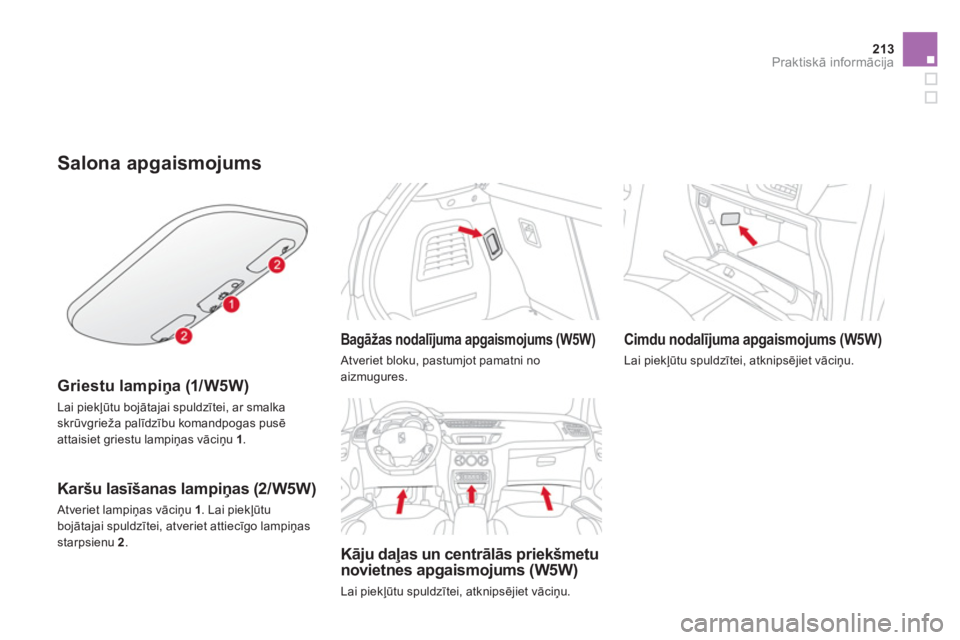

Salona apgaismojums


Griestu lampiņa (1/ W5W)
Lai piekļūtu bojātajai spuldzītei, ar smalkaskrūvgrieža palīdzību komandpogas pusē
attaisiet griestu lampiņas vāciņu 1.


Karšu lasīšanas lampiņas (2/W5W)
Atveriet lampiņas vāciņu 1. Lai piekļūtu
bojātajai spuldzītei, atveriet attiecīgo lampiņasstarpsienu 2.
Bagāžas nodalījuma apgaismojums (W5W)

Atveriet bloku, pastumjot pamatni no aizmugures.
Kāju daļas un centrālās priekšmetu
novietnes apgaismojums (W5W)
Lai piekļūtu spuldzītei, atknipsējiet vāciņu.


Cimdu nodalījuma apgaismojums (W5W)

Lai piekļūtu spuldzītei, atknipsējiet vāciņu.

Drošinātāja maiņa

Elektrisko aksesuāruizstādīšana
Jūsu automašīnas elektriskā sistēmaparedzēta, lai tajā varētu darbotiessērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu cituaprīkojumu vai aksesuārus, sazinietiesar CITROËN pārstāvniecību vai kvalificētu remontdarbnīcu.

CITROËN nav nekādā veidā atbildīgs par nodarītajiem materiālajiem
zaudējumiem vai darbībastraucējumiem, kas radušies jūsuautomašīnai sakarā ar CITROËNneizplatītiem un neieteiktiemaksesuāriem, kas uzstādīti, neievērojotinstrukcijas, īpaši papildus aparātiem,kuru kopējais patēriņš pārsniedz 10 miliampērus.
Izņemšanai paredzētās knaibles un
nomaināmo drošinātāju bloks atrodas uz bor tapaneļa drošinātāju kastes vāka.
Lai tām piekļūtu : )atveriet vāku, pavelkot to uz sāniem,)pilnībā noņemiet vāku, )izņemiet knaibles.

Piekļūšana instrumentiem

Pirms drošinātāja nomaiņas vispirms
nepieciešams noskaidrot bojājuma cēloni un to
novērst. ) Pārbaudiet drošinātāju, pārbaudot tā
tinuma stāvokli.


Drošinātāja nomaiņa
LabsBojāts
)
Lai drošinātāju izņemtu no ligzdas,izmantojiet tam speciāli paredzētāsknaibles.)
Bojāto drošinātāju vienmēr nomainiet pretekvivalentas intensitātes drošinātāju.)
Pārbaudiet, lai kastē uz virsmas iegravētaisun tabulā norādītais numurs savā starpā atbilstu.

215
Praktiskā informācija

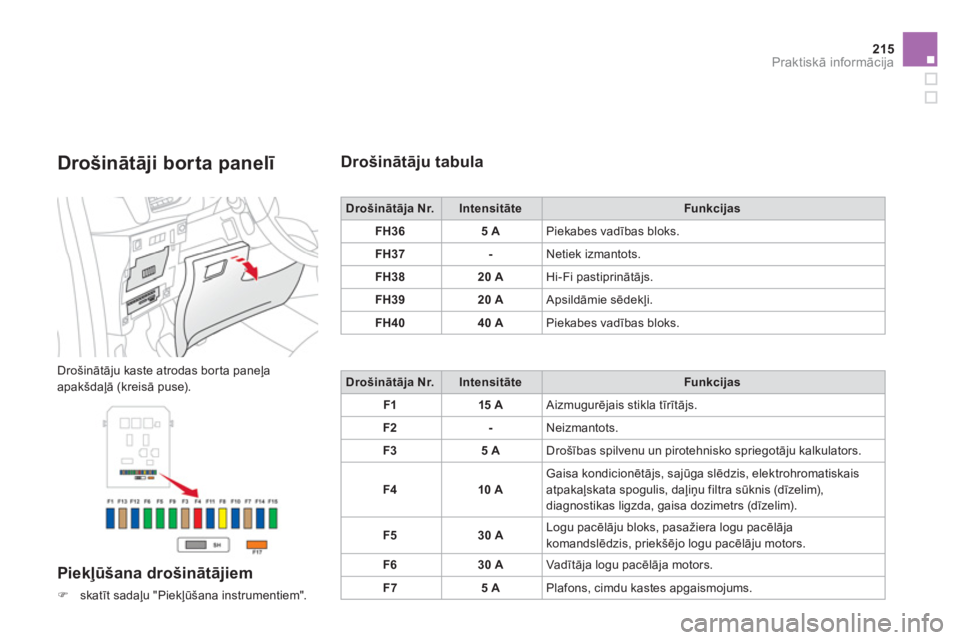

Drošinātāji borta panelī

Drošinātāju kaste atrodas bor ta paneļa
apakšdaļā (kreisā puse).


Piekļūšana drošinātājiem
)skatīt sadaļu "Piekļūšana instrumentiem".
Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
FH365 APiekabes vadības bloks.
FH37
-Netiek izmantots.
FH3
820AHi-Fi pastiprinātājs.
FH3
920 A Apsildāmie sēdekļi.
FH40
40 APiekabes vadības bloks.
Drošinātāja Nr.IntensitāteFunkcijas
F115 A Aizmugurējais stikla tīrītājs.
F2-Neizmantots.
F
35 ADrošības spilvenu un pirotehnisko spriegotāju kalkulators.
F410 AGaisa kondicionētājs, sajūga slēdzis, elektrohromatiskaisatpakaļskata spogulis, daļiņu filtra sūknis (dīzelim),
diagnostikas ligzda, gaisa dozimetrs (dīzelim).
F5
30 ALogu pacēlāju bloks, pasažiera logu pacēlāja
komandslēdzis, priekšējo logu pacēlāju motors.
F
630 AVadītāja logu pacēlāja motors.
F7 5
APlafons, cimdu kastes apgaismojums.

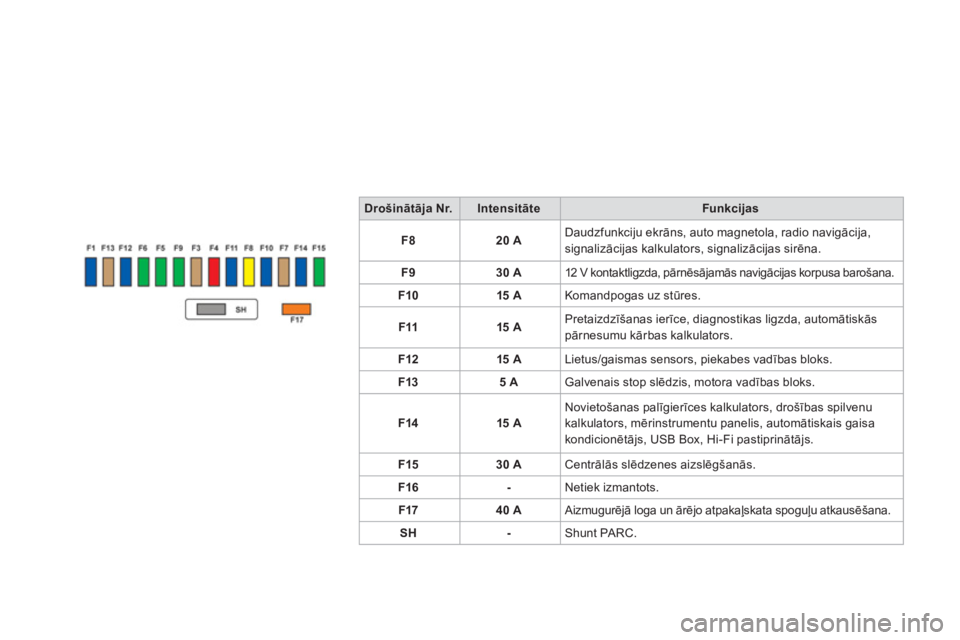

Drošinātāja Nr.IntensitāteFunkcijas
F820 ADaudzfunkciju ekrāns, auto magnetola, radio navigācija,
signalizācijas kalkulators, signalizācijas sirēna.
F
930 A12 V kontaktligzda, pārnēsājamās navigācijas korpusa barošana.
F1
015 AKomandpogas uz stūres.
F1
115 APretaizdzīšanas ierīce, diagnostikas ligzda, automātiskāspārnesumu kārbas kalkulators.
F12 15
ALietus/gaismas sensors, piekabes vadības bloks.
F1
35 AGalvenais stop slēdzis, motora vadības bloks.
F1415 ANovietošanas palīgierīces kalkulators, drošības spilvenukalkulators, mērinstrumentu panelis, automātiskais gaisa
kondicionētājs, USB Box, Hi-Fi pastiprinātājs.
F1
530 ACentrālās slēdzenes aizslēgšanās.
F16
-Netiek izmantots.
F1740 A Aizmugurēj
— loga un ārējo atpakaļskata spoguļu atkausēšana.
S
H-Shunt PARC.

217Praktiskā informācija

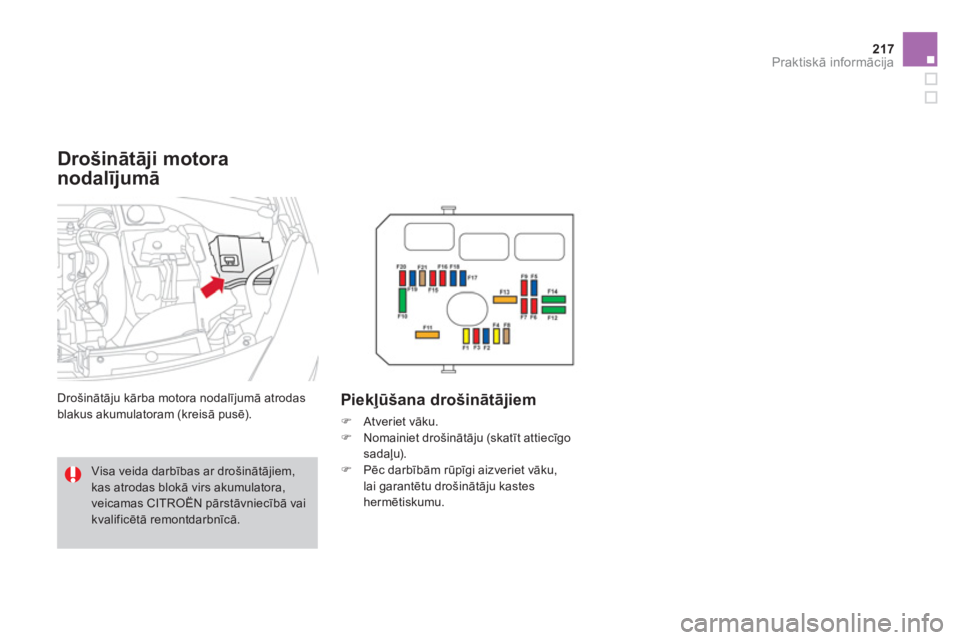

Drošinātāji motora
nodalī
jumā

Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram (kreisā pusē). Piekļūšana drošinātājiem
)
Atveriet vāku.
)
Nomainiet drošinātāju (skatīt attiecīgo sadaļu). )
Pēc darbībām rūpīgi aizveriet vāku, lai garantētu drošinātāju kasteshermētiskumu.

Visa veida darbības ar drošinātājiem,kas atrodas blokā virs akumulatora,veicamas CITROËN pārstāvniecībā vaikvalificētā remontdarbnīcā.

Drošinātāju tabula
Drošinātāja Nr.IntensitāteFunkcijas
F120 A
Motora datora barošana, motora ventilatora grupas komandslēdža releja, daudzfunkciju motora kontroles galvenais relejs, iesmidzināšanas sūknis (dīzelim).
F
215 A Brīdinājumu skaņas signāls .
F
310 A Priekšēj
— un aizmugurēj
— loga apskalotājs.
F420 A Dienasgaismas.
F
515 A Dīzeļa uzsildītājs (dīzelim), daļiņu filtra papildvielas sūknis (dīzelim), gaisa dozimetrs (dīzelim), EGR elektromagnētiskais kontroles vārsts (dīzelim), blow-by un elektromagnētisko kontroles vārstu (VTi) uzsildītājs.
F
610 A ABS/ESP kalkulators, sekundārais stop slēdzis.
F
710 A Elektriskais stūres pastiprinātājs, automātiskā pārnesumu kārba.
F
825 A Aizdedzes slēdža komanda.
F9
10 A Aizsardzības komutācijas bloks (dīzelis).
F10
30 A Dīzeļa uzsildītājs (dīzelim), blow-by (dīzelim) uzsildītājs, degvielas sūknis (VTi), inžektori un aizdedzes spoles(benzīnam).
F1140 A Gaisa kondicionētāja ventilators.
