CITROEN DS3 CABRIO 2014 Lietošanas Instrukcija (in Latvian)

13Vērtnes

Ierīce mehāniskai bagāžas nodalījuma
atvēršanai, ja bojāta centrālā slēdzene vai
akumulators.

Atslēgšana

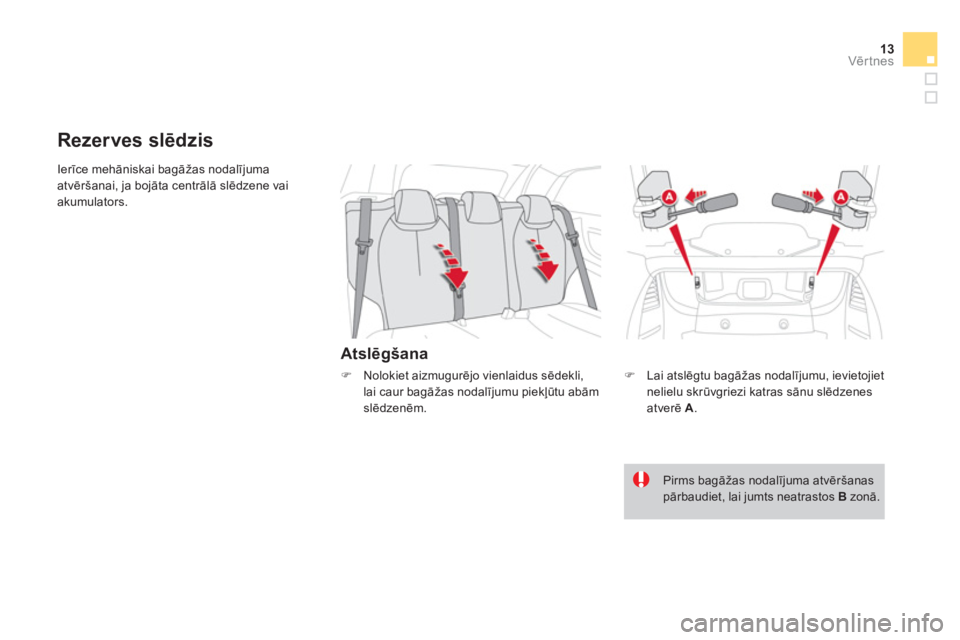

Rezerves slēdzis


)
Lai atslēgtu bagāžas nodalījumu, ievietojiet
nelielu skrūvgriezi katras sānu slēdzenes
atverē A
.


)
Nolokiet aizmugurējo vienlaidus sēdekli,
lai caur bagāžas nodalījumu piekļūtu abām
slēdzenēm.

Pirms bagāžas nodalījuma atvēršanas
pārbaudiet, lai jumts neatrastos B
zonā.

14Iekārtojums


Aizmugurējais plauktiņš nav noņemams.

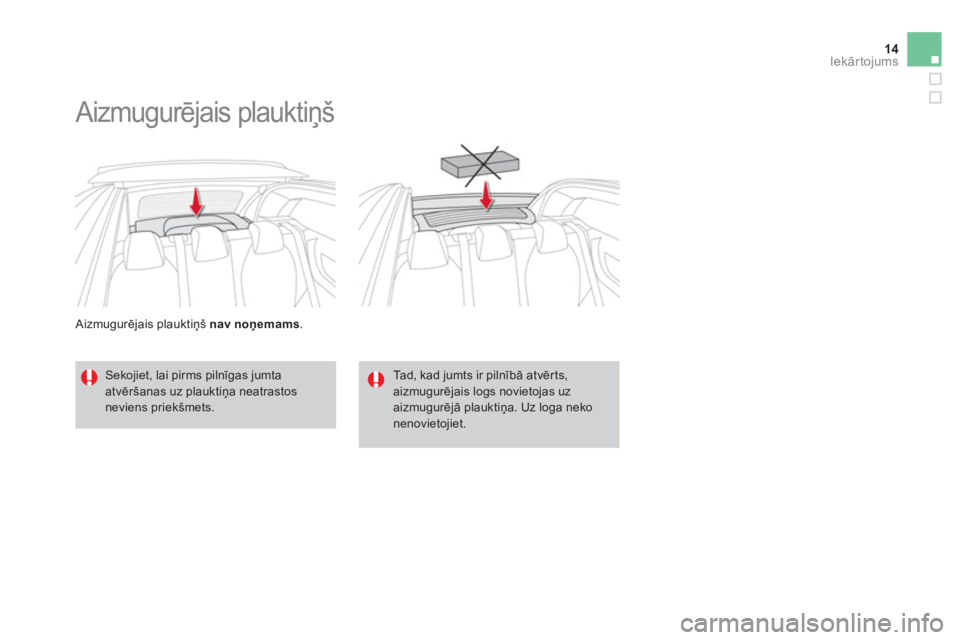

Aizmugurējais plauktiņš


Sekojiet, lai pirms pilnīgas jumta
atvēršanas uz plauktiņa neatrastos
neviens priekšmets.
Tad, kad jumts ir pilnībā atvērts,
aizmugurējais logs novietojas uz
aizmugurējā plauktiņa. Uz loga neko
nenovietojiet.

15Praktiskā informācija

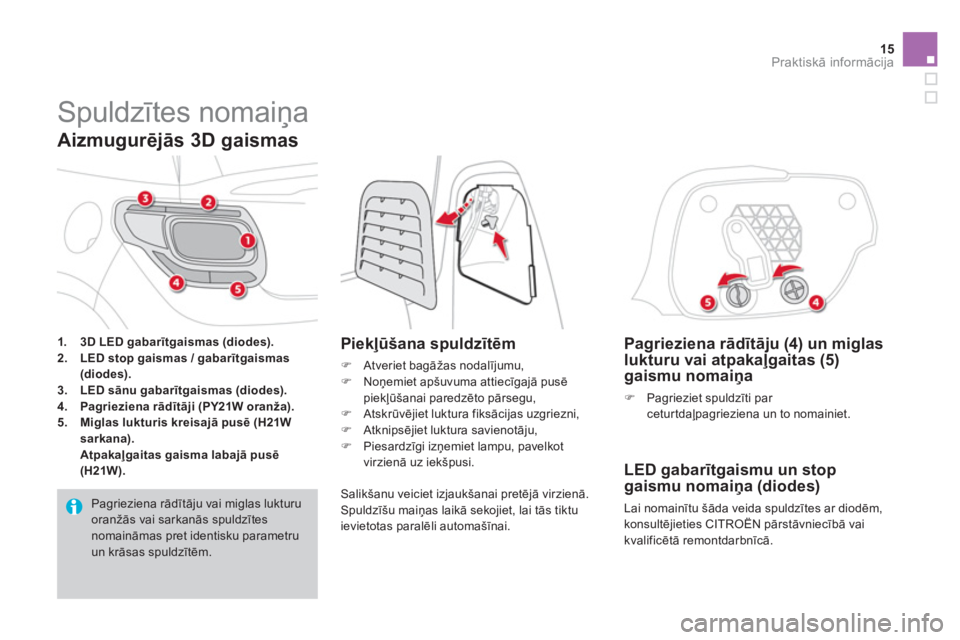

Spuldzītes nomaiņa



1.
3D LED
gabarītgaismas (diodes).


2.
LED stop gaismas / gabarītgaismas
(diodes).


3.
LED sānu gabarītgaismas (diodes).


4.
Pagrieziena rādītāji (PY21W oranža).


5.
Miglas lukturis kreisajā pusē (H21W
sarkana).

Atpakaļgaitas gaisma labajā pusē
(H21W).



Piekļūšana spuldzītēm



)
Atveriet bagāžas nodalījumu,

)
Noņemiet apšuvuma attiecīgajā pusē
piekļūšanai paredzēto pārsegu,

)
Atskrūvējiet luktura fiksācijas uzgriezni,

)
Atknipsējiet luktura savienotāju,

)
Piesardzīgi izņemiet lampu, pavelkot
virzienā uz iekšpusi.


Pagrieziena rādītāju (4) un miglas
lukturu vai atpakaļgaitas (5)
gaismu nomaiņa



)
Pagrieziet spuldzīti par
ceturtdaļpagrieziena un to nomainiet.



LED gabarītgaismu un stop
gaismu nomaiņa (diodes)

Lai nomainītu šāda veida spuldzītes ar diodēm,
konsultējieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.



Aizmugurējās 3D gaismas

Salikšanu veiciet izjaukšanai pretējā virzienā.
Spuldzīšu maiņas laikā sekojiet, lai tās tiktu
ievietotas paralēli automašīnai. Pagrieziena rādītāju vai miglas lukturu
oranžās vai sarkanās spuldzītes
nomaināmas pret identisku parametru
un krāsas spuldzītēm.

16Praktiskā informācija

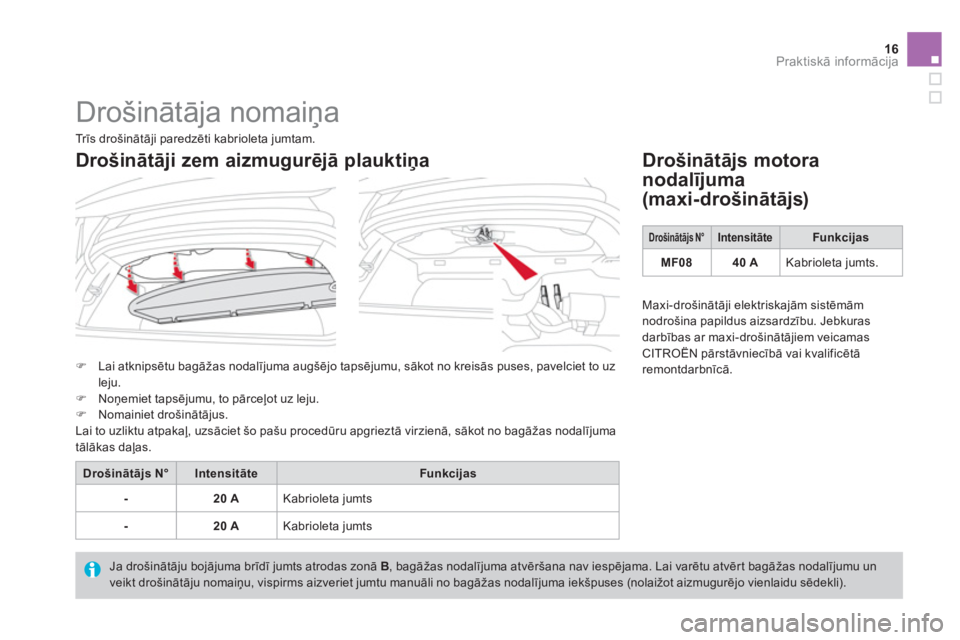

Drošinātāja nomaiņa



)
Lai atknipsētu bagāžas nodalījuma augšējo tapsējumu, sākot no kreisās puses, pavelciet to uz
leju.

)
Noņemiet tapsējumu, to pārceļot uz leju.

)
Nomainiet drošinātājus.
Lai to uzliktu atpakaļ, uzsāciet šo pašu procedūru apgrieztā virzienā, sākot no bagāžas nodalījuma
tālākas daļas.


Drošinātājs motora
nodalījuma
(maxi- drošinātājs)


Drošinātājs N°

Intensitāte

Funkcijas


-

20 A
Kabrioleta jumts

-

20 A
Kabrioleta jumts

Ja drošinātāju bojājuma brīdī jumts atrodas zonā B
, bagāžas nodalījuma atvēršana nav iespējama. Lai varētu atvērt bagāžas nodalījumu un
veikt drošinātāju nomaiņu, vispirms aizveriet jumtu manuāli no bagāžas nodalījuma iekšpuses (nolaižot aizmugurējo vienlaidu sēdekli).

Trīs drošinātāji paredzēti kabrioleta jumtam.


Drošinātāji zem aizmugurējā plauktiņa


Drošinātājs N°


Intensitāte


Funkcijas


MF08

40 A
Kabrioleta jumts.
Maxi-drošinātāji elektriskajām sistēmām
nodrošina papildus aizsardzību. Jebkuras
darbības ar maxi-drošinātājiem veicamas
CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.

17Praktiskā informācija

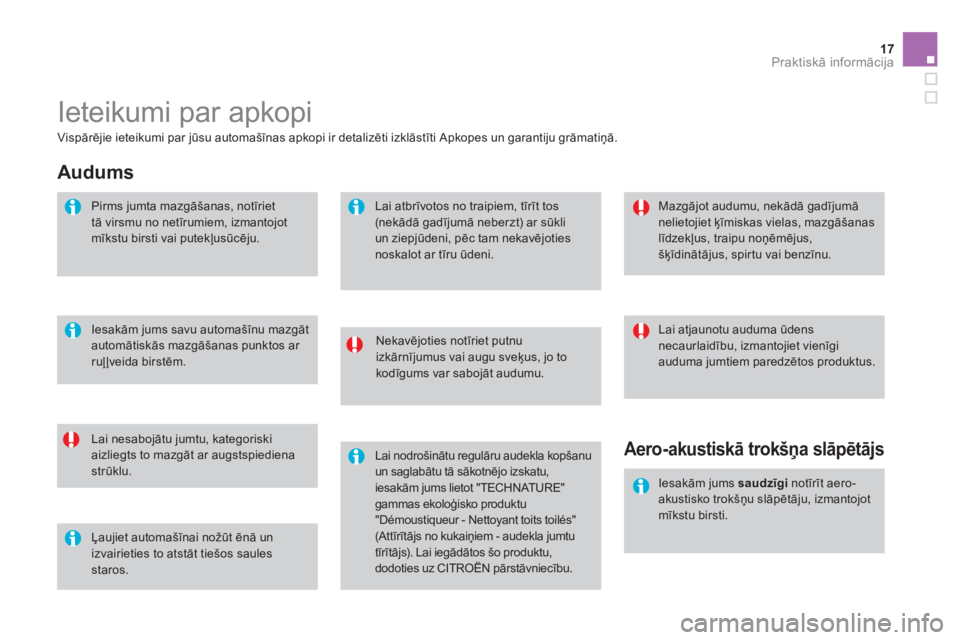

Ieteikumi par apkopi


Nekavējoties notīriet putnu
izkārnījumus vai augu sveķus, jo to
kodīgums var sabojāt audumu.

Lai nesabojātu jumtu, kategoriski
aizliegts to mazgāt ar augstspiediena
strūklu.
Mazgājot audumu, nekādā gadījumā
nelietojiet ķīmiskas vielas, mazgāšanas
līdzekļus, traipu noņēmējus,
šķīdinātājus, spirtu vai benzīnu.
Vispārējie ieteikumi par jūsu automašīnas apkopi ir detalizēti izklāstīti Apkopes un garantiju grāmatiņā.

Ļaujiet automašīnai nožūt ēnā un
izvairieties to atstāt tiešos saules
staros.

Iesakām jums savu automašīnu mazgāt
automātiskās mazgāšanas punktos ar
ruļļveida birstēm.
Lai atbrīvotos no traipiem, tīrīt tos
(nekādā gadījumā neberzt) ar sūkli
un ziepjūdeni, pēc tam nekavējoties
noskalot ar tīru ūdeni.

Lai atjaunotu auduma ūdens
necaurlaidību, izmantojiet vienīgi
auduma jumtiem paredzētos produktus.



Audums


Pirms jumta mazgāšanas, notīriet
tā virsmu no netīrumiem, izmantojot
mīkstu birsti vai putekļusūcēju.

Lai nodrošinātu regulāru audekla kopšanu
un saglabātu tā sākotnējo izskatu,
iesakām jums lietot "TECHNATURE"
gammas ekoloģisko produktu
"Démoustiqueur - Nettoyant toits toilés"
(Attīrītājs no kukaiņiem - audekla jumtu
tīrītājs). Lai iegādātos šo produktu,
dodoties uz CITROËN pārstāvniecību.


Aero-akustiskā trokšņa slāpētājs


Iesakām jums saudzīgi
notīrīt aero-
akustisko trokšņu slāpētāju, izmantojot
mīkstu birsti.

18Tehniskie parametri

MODEĻI



MOTORI UN PĀRNESUMKĀRBAS



Tipi varianti versijas
:








SB...


HMZ0



5FS0



5FS9



5FV8


5FN8 *



BENZĪNA MOTORI


VTi 82



VTi 120



THP 155


THP 150 *


Tilpums (cm
3
)
1 199
1 598
1 598
Cilindra diametrs x gājiens (mm)
75 x 90,5
77 x 85,8
77 x 85,8
Maksimālā jauda EEK standarts (kW)
60
88
115
11 0 *

Maksimālās jaudas režīms (apgr./min)
5 750
6 000
6 000
Maks. griezes moments EEK standarts (Nm)
11 8
160
240
Maks. griezes režīms (apgr./min)
2 750
4 250
1 400
Degviela
Svinu nesaturoša
Svinu nesaturoša
Svinu nesaturoša
Katalizators
Jā

Jā

Jā


PĀRNESUMKĀRBAS

Manuālā

(5 pārnesumi)


Manuālā

(5 pārnesumi)
Automātiskā

(4 pārnesumi)
Manuālā

(6 pārnesumi)

EĻĻAS TILPUMS (litros)



Motors (ar patronas maiņu)
3,25
4,25
4,25

* Beļģijai.

19Tehniskie parametri

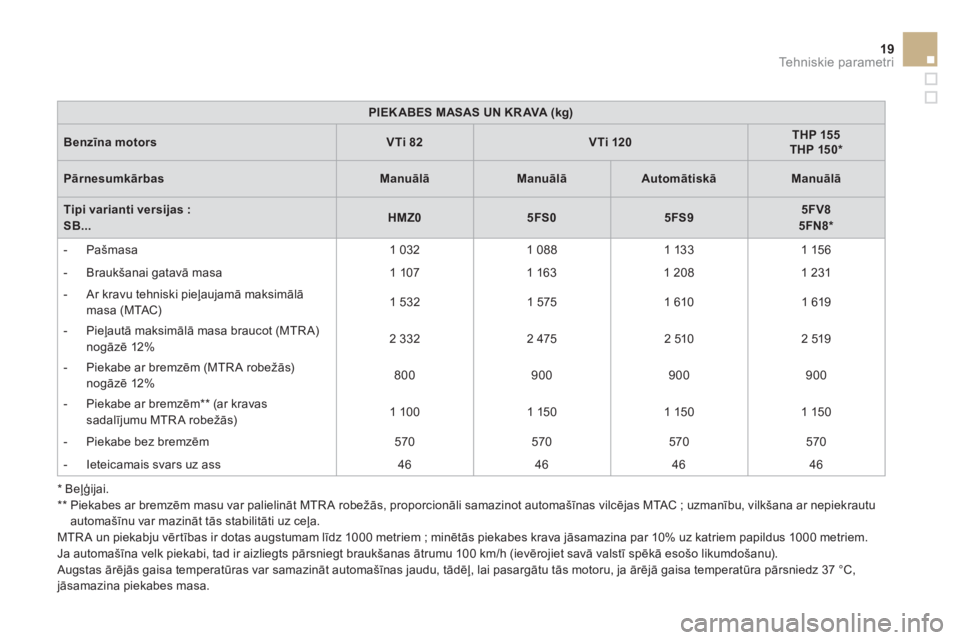

PIEK ABES MASAS UN KR AVA (kg)



Benzīna motors


VTi 82



VTi 120



THP 155


THP 150 *



Pārnesumkārbas


Manuālā



Manuālā



Automātiskā



Manuālā



Tipi varianti versijas
:
SB

...


HMZ0



5FS0



5FS9



5FV8


5FN8 *




- Pašmasa
1 032
1 088
1 133
1 156


- Braukšanai gatavā masa
1 107
1 163
1 208
1 231


- Ar kravu tehniski pieļaujamā maksim
ālā
masa (MTAC)
1 532
1 575
1 610
1 619


- Pieļautā maksimālā masa braucot (MTR A)
nogāzē 12%
2 332
2 475
2 510
2 519


- Piekabe ar bremzēm (MTR A robežās)
nogāzē 12%
800
900
900
900


- Piekabe ar bremzēm ** (ar kravas
sadalījumu MTR A robežās)
1 100
1 150
1 150
1 150


- Piekabe bez bremzēm
570
570
570
570



- Ieteicamais svars uz ass
46
46
46
46
*
Beļģijai.

**
Piekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC ; uzmanību, vilkšana ar nepiekrautu
automašīnu var mazināt tās stabilitāti uz ceļa.
MTRA un piekabju vērtības ir dotas augstumam līdz 1000 metriem ; minētās piekabes krava jāsamazina par 10% uz katriem papildus 1000 metriem.
Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ārējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ā
rējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa.

20Tehniskie parametri

MODEĻI



MOTORI UN PĀRNESUMKĀRBAS



Tipi varianti versijas
:





SB...


9HP0/S



9HP8/PS



DĪZEĻMOTORS



e- HDi 90 FAP


Cilindri (cm
3
)

1 560
Cilindra diametrs x gājiens (mm)
75 x 88,3
Maksimālā jauda EEK standarts (kW)
68
Maksimālās jaudas režīms (apgr./min)
4 000
Maks. griezes moments EEK standarts (Nm)
230
Maks. griezes režīms (apgr./min)
1 750
Degviela

Dīzelis
Katalizators

Jā

Daļiņu filtrs (FAP)

Jā


PĀRNESUMKĀRBAS

Manuālā
(5 pārnesumi)
Elektriski vadāma manuālā

(6 pārnesumi)

EĻĻAS TILPUMS (litros)


Motors (ar patronas maiņu)
3,75

.../S
: e-HDi modelis aprīkots ar Stop & Start

21Tehniskie parametri

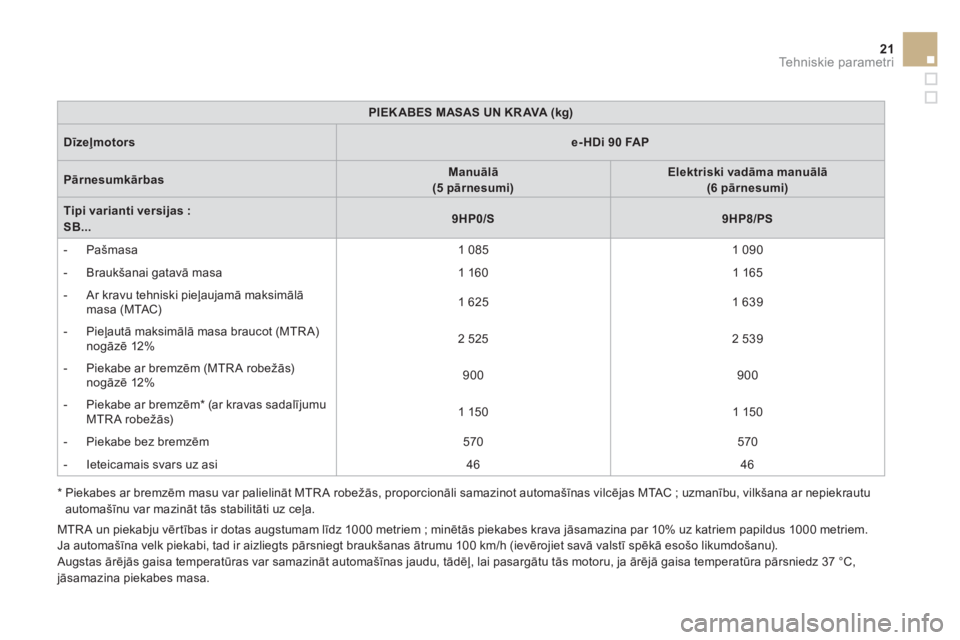

PIEK ABES MASAS UN KR AVA (kg)



Dīzeļmotors



e- HDi 90 FAP



Pārnesumkārbas


Manuālā

(5 pārnesumi)



Elektriski vadāma manuālā

(6 pārnesumi)



Tipi varianti versijas :
SB...


9HP0/S



9HP8/PS




- Pašmasa
1 085
1 090


- Braukšanai gatavā masa
1 160
1 165


- Ar kravu tehniski pieļaujamā maksimālā
masa (MTAC)
1 625
1 639


- Pieļautā maksimālā masa braucot (MTR A)
nogāzē 12%
2 525
2 539


- Piekabe ar bremzēm (MTR A robežās)
nogāzē 12%
900
900


- Piekabe ar bremzēm * (ar kravas sadalījumu
MTRA robežās)
1 150
1 150


- Piekabe bez bremzēm
570
570


- Ieteicamais svars uz asi
46
46
MTRA un piekabju vērtības ir dotas augstumam līdz 1000 metriem ; minētās piekabes krava jāsamazina par 10% uz katriem papildus 1000 metriem.
Ja automašīna velk piekabi, tad ir aizliegts pārsniegt braukšanas ātrumu 100 km/h (ievērojiet savā valstī spēkā esošo likumdošanu).
Augstas ā
rējās gaisa temperatūras var samazināt automašīnas jaudu, tādēļ, lai pasargātu tās motoru, ja ārējā gaisa temperatūra pārsniedz 37 °C,
jāsamazina piekabes masa .
*
Piekabes ar bremzēm masu var palielināt MTR A robežās, proporcionāli samazinot automašīnas vilcējas MTAC ; uzmanību, vilkšana ar nepiekrautu
automašīnu var mazināt tās stabilitāti uz ceļa.

22Tehniskie parametri

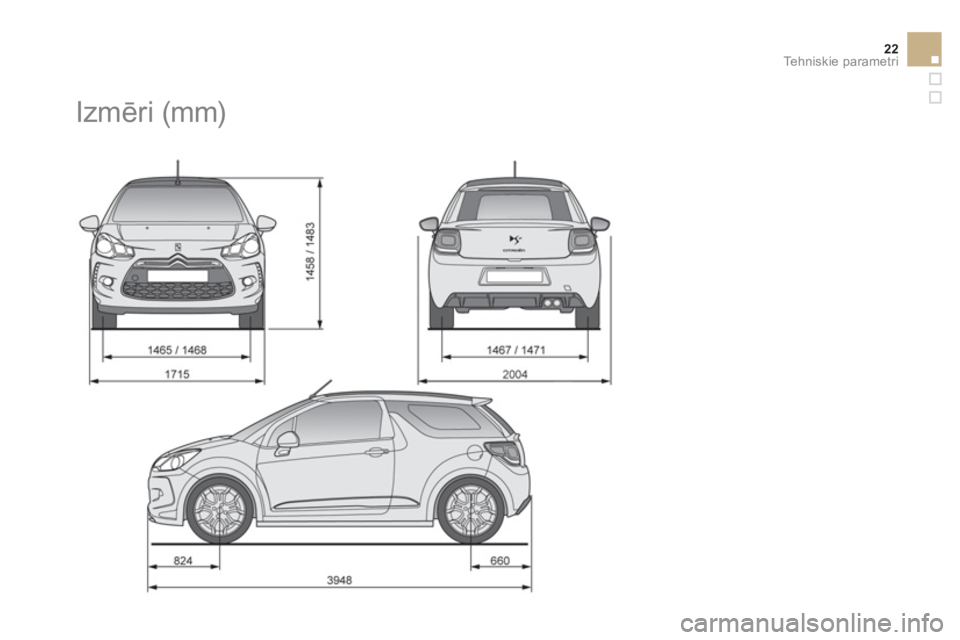

Izmēri (mm)
