CITROEN DS3 CABRIO 2015 Instructieboekjes (in Dutch)

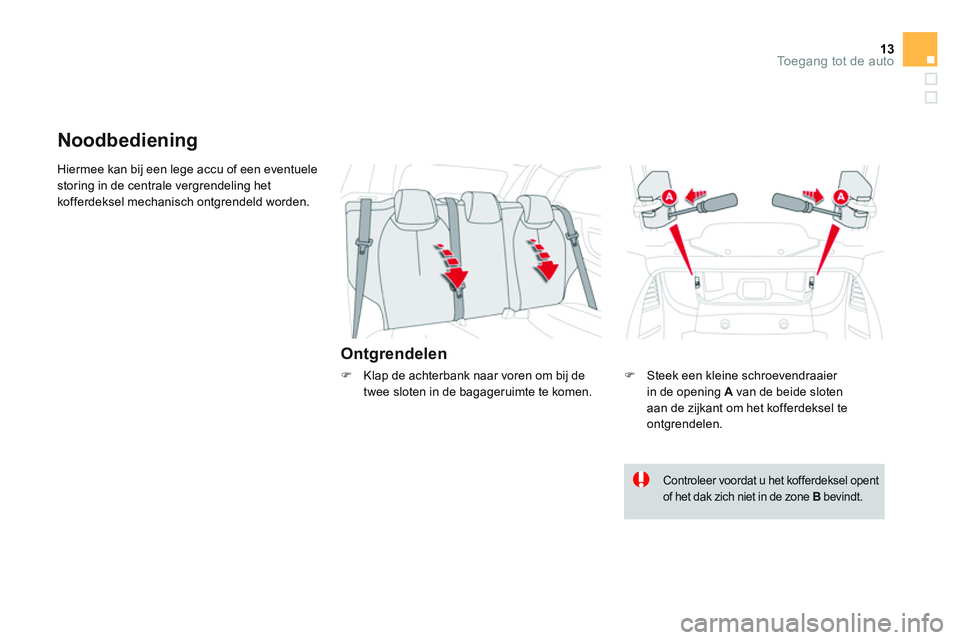

13Toegang tot de auto
Hiermee kan bij een lege accu of een eventuele
storing in de centrale vergrendeling het
kofferdeksel mechanisch ontgrendeld worden.

Ontgrendelen







Noodbediening
)
Steek een kleine schroevendraaier
in de opening A
van de beide sloten
aan de zijkant om het kofferdeksel te
ontgrendelen.


)
Klap de achterbank naar voren om bij de
twee sloten in de bagageruimte te komen.



Controleer voordat u het kofferdeksel opent
of het dak zich niet in de zone B
bevindt.

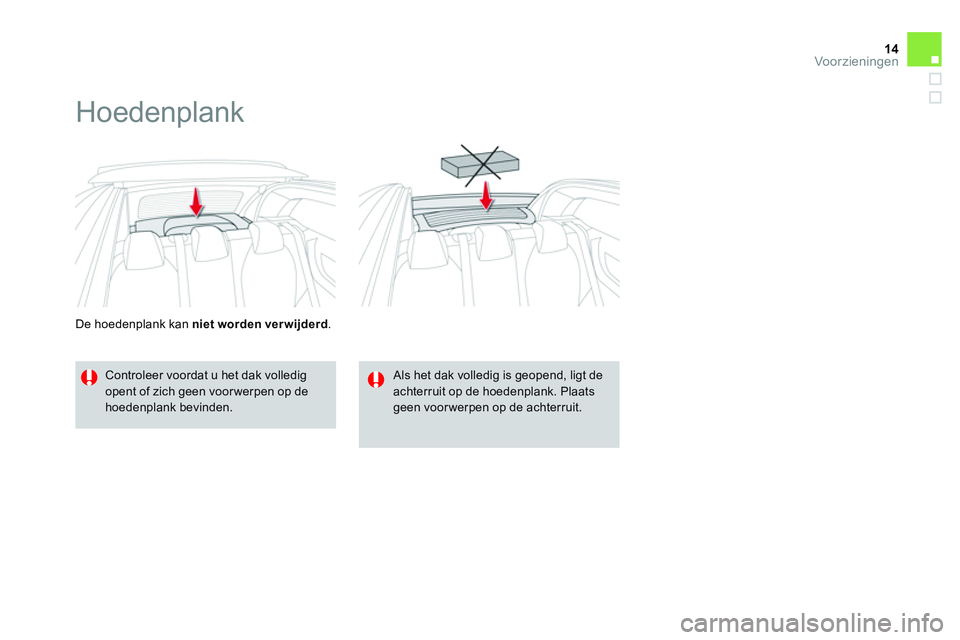

14Voor zieningen

De hoedenplank kan niet worden verwijderd
.






Hoedenplank


Controleer voordat u het dak volledig
opent of zich geen voor werpen op de
hoedenplank bevinden.
Als het dak volledig is geopend, ligt de
achterruit op de hoedenplank. Plaats
geen voor werpen op de achterruit.

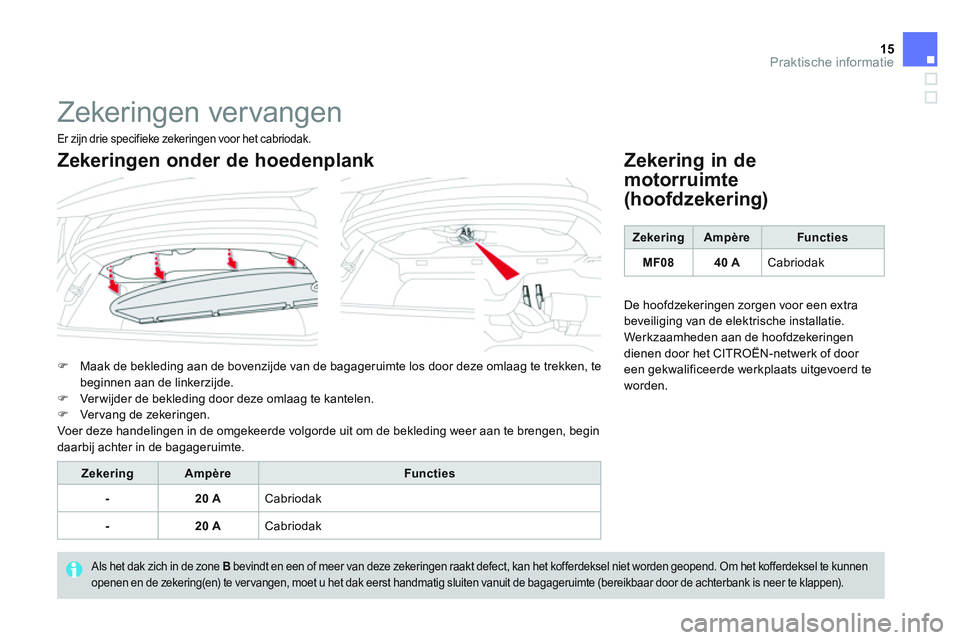

15Praktische informatie
Zekeringen vervangen



)
Maak de bekleding aan de bovenzijde van de bagageruimte los door deze omlaag te trekken, te
beginnen aan de linkerzijde.

)
Ver wijder de bekleding door deze omlaag te kantelen.

)
Ver vang de zekeringen.
Voer deze handelingen in de omgekeerde volgorde uit om de bekleding weer aan te brengen, begin
daarbij achter in de bagageruimte.

Zekering in de
motorruimte
(hoofdzekering)

Zekering

Ampère

Functies


-

20 A
Cabriodak

-

20 A
Cabriodak


Als het dak zich in de zone B
bevindt en een of meer van deze zekeringen raakt defect, kan het kofferdeksel niet worden geopend. Om het kofferdeksel te kunnen
openen en de zekering(en) te ver vangen, moet u het dak eerst handmatig sluiten vanuit de bagageruimte (bereikbaar door de achterbank is neer te klappen).

Er zijn drie specifieke zekeringen voor het cabriodak.


Zekeringen onder de hoedenplank


Zekering

Ampère

Functies


MF08

40 A
Cabriodak
De hoofdzekeringen zorgen voor een extra
beveiliging van de elektrische installatie.
Werkzaamheden aan de hoofdzekeringen
dienen door het CITROËN-netwerk of door
een gekwalificeerde werkplaats uitgevoerd te
worden.

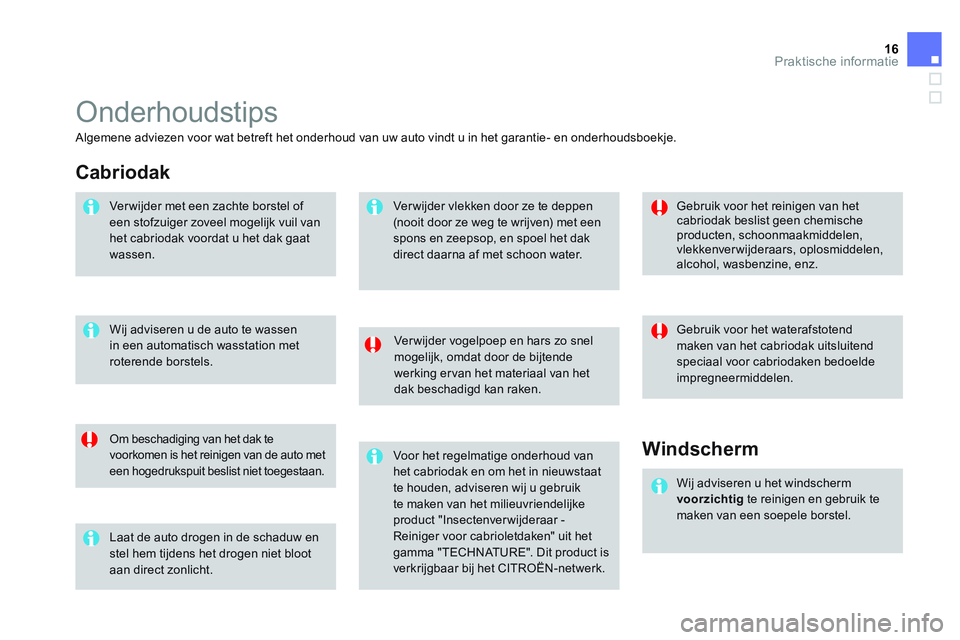

16Praktische informatie
Onderhoudstips


Ver wijder vogelpoep en hars zo snel
mogelijk, omdat door de bijtende
werking ervan het materiaal van het
dak beschadigd kan raken.


Om beschadiging van het dak te
voorkomen is het reinigen van de auto met
een hogedrukspuit beslist niet toegestaan.


Gebruik voor het reinigen van het
cabriodak beslist geen chemische
producten, schoonmaakmiddelen,
vlekkenverwijderaars, oplosmiddelen,
alcohol, wasbenzine, enz.
Algemene adviezen voor wat betreft het onderhoud van uw auto vindt u in het garantie- en onderhoudsboekje.

Laat de auto drogen in de schaduw en
stel hem tijdens het drogen niet bloot
aan direct zonlicht.
Wij adviseren u de auto te wassen
in een automatisch wasstation met
roterende borstels.
Ver wijder vlekken door ze te deppen
(nooit door ze weg te wrijven) met een
spons en zeepsop, en spoel het dak
direct daarna af met schoon water.

Gebruik voor het waterafstotend
maken van het cabriodak uitsluitend
speciaal voor cabriodaken bedoelde
impregneermiddelen.



Cabriodak


Ver wijder met een zachte borstel of
een stofzuiger zoveel mogelijk vuil van
het cabriodak voordat u het dak gaat
wassen.

Voor het regelmatige onderhoud van
het cabriodak en om het in nieuwstaat
te houden, adviseren wij u gebruik
te maken van het milieuvriendelijke
product "Insectenver wijderaar -
Reiniger voor cabrioletdaken" uit het
gamma "TECHNATURE". Dit product is
verkrijgbaar bij het CITROËN-netwerk.


Windscherm


Wij adviseren u het windscherm
voorzichtig
te reinigen en gebruik te
maken van een soepele borstel.

17Technische gegevens

Benzinemotoren


PureTech 82



VTi 120



THP 155


THP 150 **



PureTech 110
S&S



THP 165 S&S


THP 150
S&S **



Versnellingsbakken



Handgeschakeld
(5 versnellingen)
Handgeschakeld
(5 versnellingen)
Automatisch
(4 versnellingen)
Handgeschakeld
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)


Type Variant Uitvoering:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8 **

HNZ6/S
5GZM/S
5GWM/S **

Cilinderinhoud (cm
3
)
11 9 9
159 8
159 8
11 9 9
159 8
Boring x slag (mm)
75 x 90,5
77 x 85,8
77 x 85,8
75 x 90,5
77 x 85,8
Max.vermogen: ECE-norm (kW) *
60
88
115
11 0 **

81
120
11 0 **

Toerental bij max.vermogen (t /min)
5750
6000
6000
5500
6000
Max.koppel: ECE-norm (Nm)
11 8
160
240
205
240
Toerental bij max.koppel (t /min)
2750
4250
140 0
150 0
175 0
Brandstof
Loodvrij
Loodvrij
Loodvrij
Loodvrij
Loodvrij
Katalysator
Ja
Ja
Ja
Ja
Ja
Inhoud carter (in liter) van de motor (met
ver vangen filter)
3,25
4,25
4,25
3,25
4,25

*

Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de Europese
regelgeving (richtlijn 1999/99/CE).

**
België.











Benzinemotoren

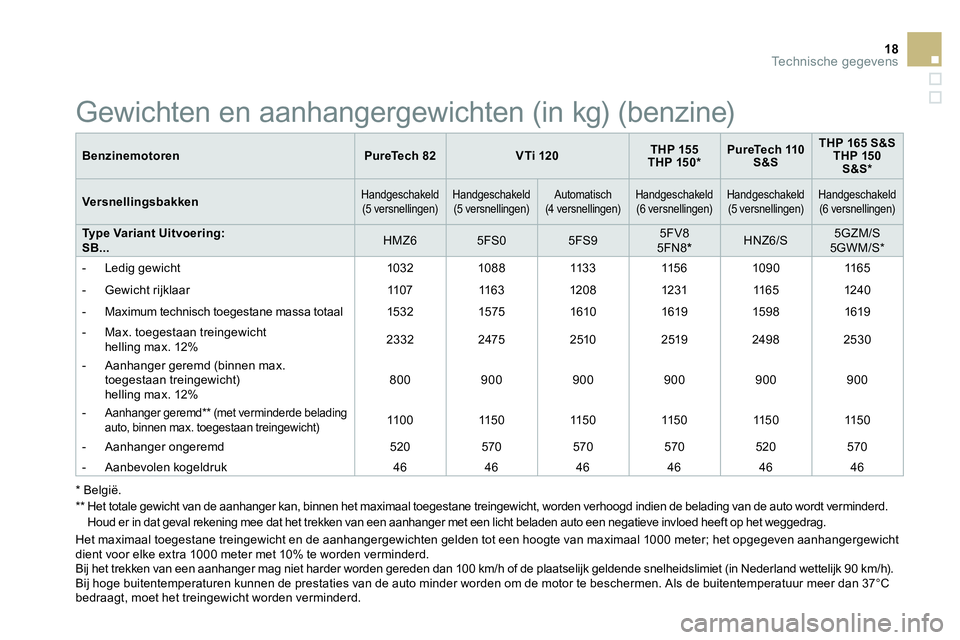

18Technische gegevens

Benzinemotoren


PureTech 82



VTi 120



THP 155


THP 150 *



PureTech 110
S&S



THP 165 S&S


THP 150
S&S *



Versnellingsbakken



Handgeschakeld
(5 versnellingen)
Handgeschakeld
(5 versnellingen)
Automatisch
(4 versnellingen)
Handgeschakeld
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)


Type Variant Uitvoering:
SB...

HMZ6
5FS0
5FS9
5FV8
5FN8
*


HNZ6/S
5GZM/S
5GWM/S *



- Ledig gewicht
1032
1088
113 3
115 6
109 0
11 6 5


- Gewicht rijklaar
11 0 7
11 6 3
120 8
1231
11 6 5
124 0


- Maximum technisch toegestane massa totaal
1532
1575
1610
1619
159 8
1619


- Max. toegestaan treingewicht
helling max. 12%
2332
2475
2510
2519
2498
2530


- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 12%
800
900
900
900
900
900


-
Aanhanger geremd ** (met verminderde belading
auto, binnen max. toegestaan treingewicht)

11 0 0
115 0
115 0
115 0
115 0
115 0


- Aanhanger ongeremd
520
570
570
570
520
570


- Aanbevolen kogeldruk
46
46
46
46
46
46

*
België.

**

Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd.
Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.













Gewichten en aanhangergewichten (in kg) (benzine)

19Technische gegevens

Dieselmotoren


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Versnellingsbakken

Handgeschakeld
(5 versnellingen)
Elektronisch gestuurd
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)

Type Variant Uitvoering:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **

Cilinderinhoud (cm
3
)
15 6 0
15 6 0
15 6 0
Boring x slag (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Max.vermogen: ECE-norm (kW) *
68
73
88
85 **

Toerental bij max.vermogen (t /min)
4000
3750
3500
Max.koppel: ECE-norm (Nm)
230
254
300
Toerental bij max.koppel (t /min)
175 0
175 0
175 0
Brandstof
Diesel
Diesel
Diesel
Katalysator
Ja
Ja
Ja
Roetfilter (FAP)
Ja
Ja
Ja
Inhoud carter (in liter) van de motor (met
ver vangen filter)
3,75
3,75
3,75

*
Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de Europese
regelgeving (richtlijn1999/99/CE).

**
België.











Dieselmotoren

.../S: uitvoering met Stop & Start.

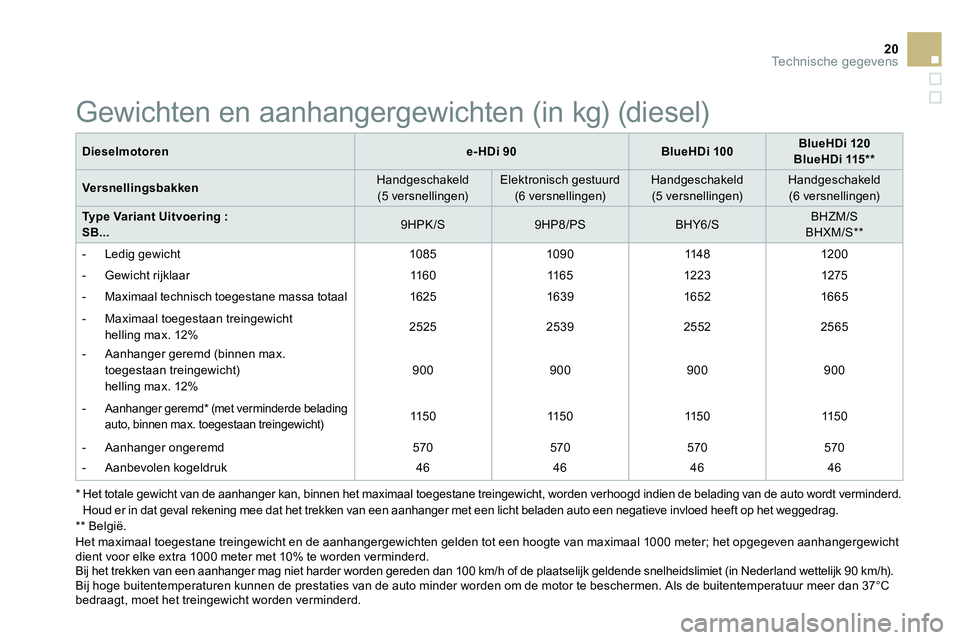

20Technische gegevens

Dieselmotoren


e-HDi 90



BlueHDi 100



BlueHDi 120


BlueHDi 115 **



Versnellingsbakken

Handgeschakeld
(5 versnellingen)
Elektronisch gestuurd
(6 versnellingen)
Handgeschakeld
(5 versnellingen)
Handgeschakeld
(6 versnellingen)

Type Variant Uitvoering
:
SB...

9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **



- Ledig gewicht
1085
109 0
114 8
120 0


- Gewicht rijklaar
11 6 0
11 6 5
12 23
1275


- Maximaal technisch toegestane massa totaal
1625
1639
1652
1665


- Maximaal toegestaan treingewicht
helling max. 12%
2525
2539
2552
2565


- Aanhanger geremd (binnen max.
toegestaan treingewicht)
helling max. 12%
900
900
900
900


-
Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht)

115 0
115 0
115 0
115 0


- Aanhanger ongeremd
570
570
570
570


- Aanbevolen kogeldruk
46
46
46
46
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het opgegeven aanhangergewicht
dient voor elke extra 1000 meter met 10% te worden verminderd.
Bij het trekken van een aanhanger mag niet harder worden gereden dan 100 km/h of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 90 km/h).
Bij hoge buitentemperaturen kunnen de prestaties van de auto minder worden om de motor te beschermen. Als de buitentemperatuur meer dan 37°C
bedraagt, moet het treingewicht worden verminderd.
*
Het totale gewicht van de aanhanger kan, binnen het maximaal toegestane treingewicht, worden verhoogd indien de belading van de auto wordt verminderd.
Houd er in dat geval rekening mee dat het trekken van een aanhanger met een licht beladen auto een negatieve invloed heeft op het weggedrag.

**
België.













Gewichten en aanhangergewichten (in kg) (diesel)

21Technische gegevens

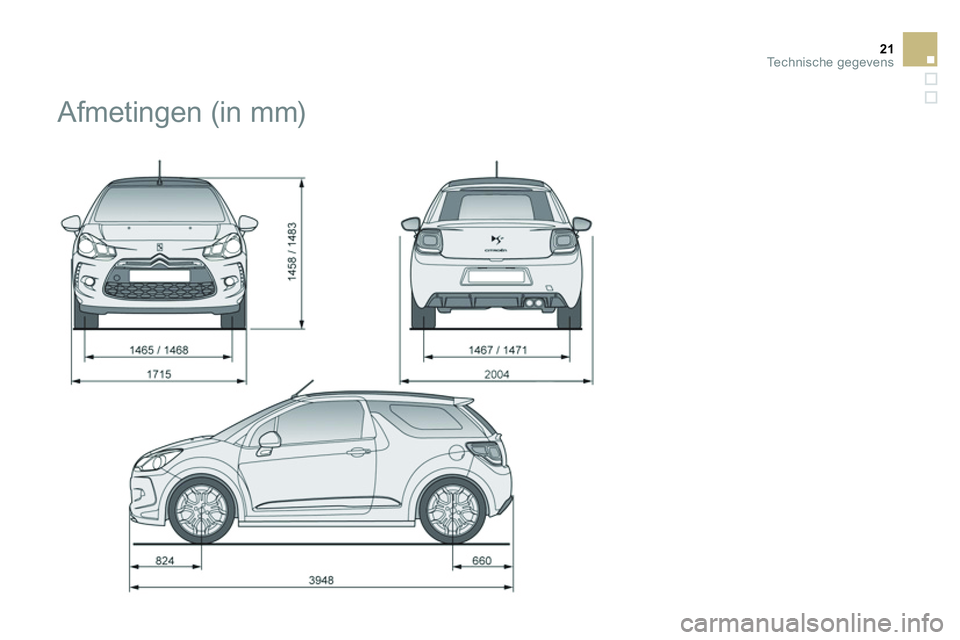

Afmetingen (in mm)
