Page 431 of 458
14Informacje praktyczne

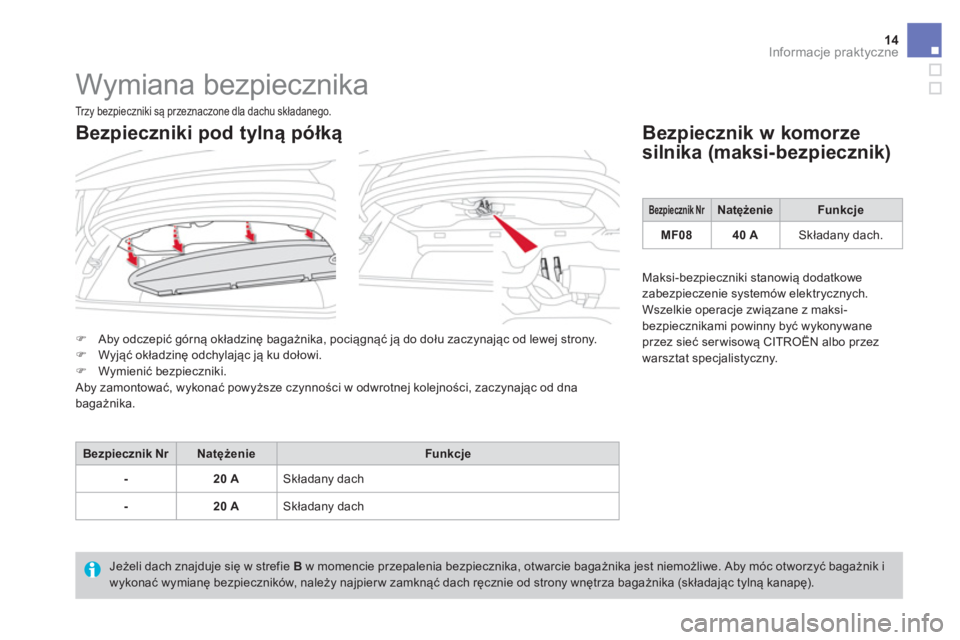

Wymiana bezpiecznika
)
Aby odczepić górną okładzinę bagażnika, pociągnąć ją do dołu zaczynając od lewej strony.
)
Wyjąć okładzinę odchylając ją ku dołowi.
)
Wymienić bezpieczniki.
Aby zamontować, wykonać powyższe czynności w odwrotnej kolejności, zaczynając od dna
bagażnika.
Bezpiecznik w komorze
silnika (maksi-bezpiecznik)
Bezpiecznik Nr
Natężenie
Funkcje
-
20 A
Składany dach
-
20 A
Składany dach
Jeżeli dach znajduje się w strefie B
w momencie przepalenia bezpiecznika, otwarcie bagażnika jest niemożliwe. Aby móc otworzyć bagażnik i
wykonać wymianę bezpieczników, należy najpierw zamknąć dach ręcznie od strony wnętrza bagażnika (składając tylną kanapę).
Tr z y b e z p i e c z n i k i są przeznaczone dla dachu składanego.
Bezpieczniki pod tylną półką
Bezpiecznik Nr
Natężenie
Funkcje
MF08
40 A
Składany dach.
Maksi-bezpieczniki stanowią dodatkowe
zabezpieczenie systemów elektrycznych.
Wszelkie operacje związane z maksi-
bezpiecznikami powinny być wykonywane
przez sieć serwisową CITROËN albo przez
warsztat specjalistyczny.
Page 432 of 458
15Informacje praktyczne
Zalecenia dotyczące obsługi
Usuwać natychmiast nieczystości
ptasie albo żywice roślinne, których
zasadowe działanie mogłoby uszkodzić
tkaninę.
Aby nie uszkodzić dachu, nigdy
nie stosować mycia pod wysokim
ciśnieniem.
Nigdy nie używać środków chemicznych,
detergentów, odplamiaczy,
rozpuszczalników, alkoholu, benzyny itp.
do czyszczenia tkaniny.
Ogólne zalecenia dotyczące obsługi i utrzymania Państwa samochodu przedstawiono szczegółowo w książce ser wisowej i gwarancyjnej.
Pozostawić samochód do wyschnięcia
w cieniu i unikać wystawiania go na
bezpośrednie działanie promieni
słonecznych.
Zalecamy mycie samochodu w
myjni automatycznej ze szczotkami
walcowymi.
Aby usunąć plamy, zwilżyć i
zmiękczyć je (nigdy nie trzeć) gąbką
i wodą z mydłem, nast
ępnie spłukać
natychmiast tkaninę czystą wodą.
Aby zaimpregnować tkaninę, używać
wyłącznie środków impregnujących
przeznaczonych specjalnie do dachów
z tkanin.
Tkanina
Przed przystąpieniem do mycia tkaniny,
usunąć z powierzchni możliwie jak
najwięcej brudu za pomocą miękkiej
szczotki albo odkurzacza.
Aby zapewnić regularną konser wację
tkaniny i zachować jej pier wotny
wygląd, zalecamy używanie
ekologicznego produktu "Środek
usuwający owady – czyszczący dachy
z tkaniny" z gamy "TECHNATURE".
Aby zaopatrzyć się w ten produkt,
prosimy udać się do sieci ser wisowej
CITROËNA.
Owiewka aero-akustyczna
Zalecamy czyszczenie owiewki aero-
akustycznej z dużą ostrożnością
za
pomocą miękkiej szczotki.
Page 433 of 458
16Dane techniczne
Silniki benzynowe
PureTech 82
VTi 120
PureTech 110 S&S
THP 165 S&S
THP 150 S&S **
Skrzynie biegów
BVM (Manualna
5 biegów)
BVA
(Automatyczna
4 biegi)
BVM (Manualna
5 biegów)
EAT6
(Automatyczna
6 biegów)
BVM6 (Manualna
6 biegów)
Typy warianty wersje:
SB...
HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S **
Pojemność (c m
3)
1 199
1 598
1 199
1 598
Średnica x skok (mm)
75 x 90,5
77 x 85,8
75 x 90,5
77 x 85,8
Moc maksymalna: norma CEE (kW) *
60
88
81
120
11 0 **
Przy prędkości obrotowej (obr/min)
5 750
6 000
5 500
6 000
Maks. moment obr.: norma CEE (Nm)
11 8
160
205
240
Przy prędkości obrotowej (obr/min)
2 750
4 250
1 500
1 750
Paliwo
Bezołowiowe
Bezołowiowe
Bezołowiowe
Bezołowiowe
Katalizator
Ta k
Ta k
Ta k
Ta k
Pojemność oleju silnikowego (w litrach)
(z w ymianą wkładu filtra)
3,25
4,25
3,25
4,25
*
Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (dyrektywa 1999/99/CE).
**
Dla Belgii.
Silniki benzynowe
.../S : model wyposażony w Stop & Start.
Page 434 of 458
17Dane techniczne
Silniki benzynowe
PureTech 82
VTi 120
PureTech 110 S&S
THP 165 S&S
THP 150 S&S *
Skrzynia biegów
BVM (Manualna
5 biegów)
BVA
( Automatyczna 4
biegi)
BVM (Manualna
5 biegów)
EAT6
(Automatyczna
6 biegów)
BVM6 (Manualna
6 biegów)
Typy warianty wersje:
SB...
HMZ6
5FS9
HNZ6/S
HNZT/S
5GZM/S
5GWM/S *
- Masa własna pojazdu
1 035
1 133
1 090
1 150
1 165
- Masa pojazdu gotowego do drogi
1 110
1 208
1 165
1 225
1 240
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
1 536
1 610
1 598
1 635
1 630
- Dopuszczalna masa całkowita zespołu pojazdów (MTR A) na pochyłości 12%
2 336
2 510
2 498
2 535
2 530
- Przyczepa z hamulcami (w granicach MTR A)
na pochyłości 12%
800
900
900
900
900
- Przyczepa z hamulcami ** (z rozkładem
obciążenia w granicach MTR A)
1 100
1 150
1 100
1 150
1 150
- Przyczepa bez hamulców
520
570
520
570
570
- Zalecany nacisk na hak
46
46
46
46
46
*
Dla Belgii.
**
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holuj
ącego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu pojazdu holującego może zmniejszyć jego przyczepność.
Podane wartości MTR A oraz masy przyczep są ważne dla maksymalnej wysokości 1000 m n.p.m.; podaną masę przyczepy należy zmniejszać o 10 %
na każde dodatkowe 1000 m n.p.m.
W przypadku pojazdu holującego, zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura zewnętrzna jest wyższa od 37 °C,
ograniczyć masę holowanej przyczepy.

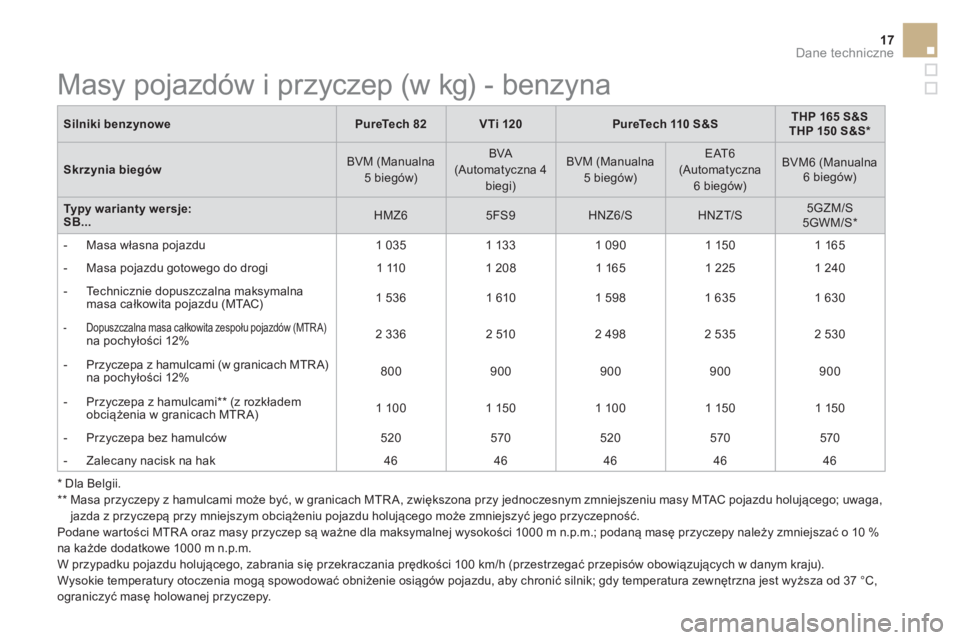

Masy pojazdów i przyczep (w kg) - benzyna
Page 435 of 458
18Dane techniczne

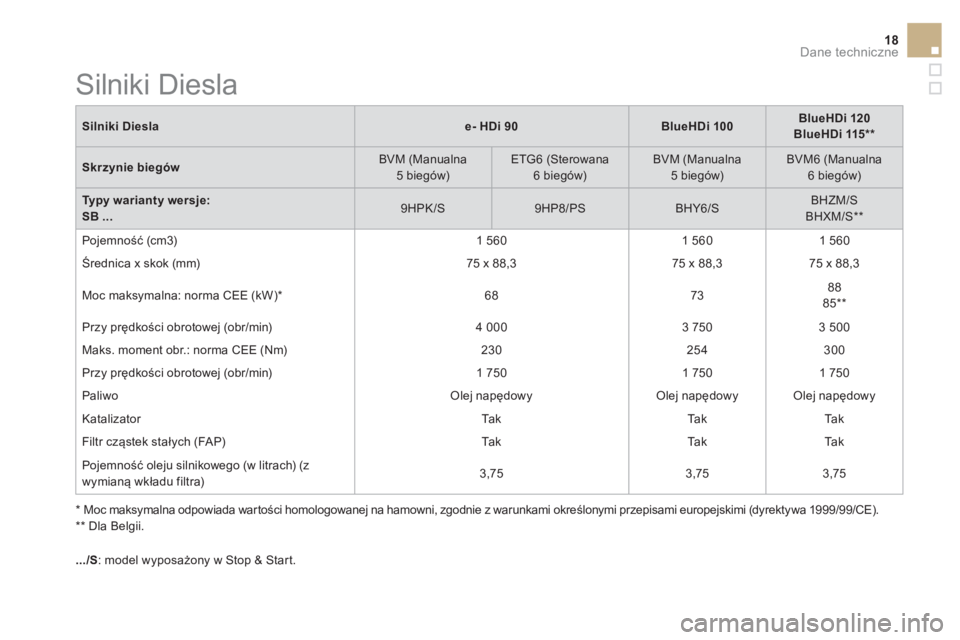

Silniki Diesla
e-
HDi 90
BlueHDi 100
BlueHDi 120
BlueHDi 115 **
Skrzynie biegów
BVM (Manualna
5 biegów)
ETG6 (Sterowana
6 biegów)
BVM (Manualna
5 biegów)
BVM6 (Manualna
6 biegów)
Typy warianty wersje:
SB
...
9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **
Pojemność (cm3)
1 560
1 560
1 560
Średnica x skok (mm)
75 x 88,3
75 x 88,3
75 x 88,3
Moc maksymalna: norma CEE (kW) *
68
73
88
85 **
Przy prędkości obrotowej (obr/min)
4 000
3 750
3 500
Maks. moment obr.: norma CEE (Nm)
230
254
300
Przy prędkości obrotowej (obr/min)
1 750
1 750
1 750
Paliwo
Olej napędowy
Olej napędowy
Olej napędowy
Katalizator
Ta k
Ta k
Ta k
Filtr cząstek stałych (FAP)
Ta k
Ta k
Ta k
Pojemność oleju silnikowego (w litrach) (z
wymianą wkładu filtra)
3,75
3,75
3,75
*
Moc maksymalna odpowiada wartości homologowanej na hamowni, zgodnie z warunkami określonymi przepisami europejskimi (dyrektywa 1999/99/CE).
**
Dla Belgii.
Silniki Diesla
.../S
: model wyposażony w Stop & Start.
Page 436 of 458
19Dane techniczne
Silniki Diesla
e-HDi 90
BlueHDi 100
BlueHDi 120
BlueHDi 115 **
Skrzynie biegów
BVM (Manualna
5 biegów)
ETG6 (Sterowana
6 biegów)
BVM (Manualna
5 biegów)
BVM6 (Manualna
6 biegów)
Typy warianty wersje:
SB...
9HPK/S
9HP8/PS
BHY6/S
BHZM/S
BHXM/S **
- Masa własna pojazdu
1 085
1 090
1 148
1 200
- Masa pojazdu gotowego do drogi
1 160
1 165
1 223
1 275
- Technicznie dopuszczalna maksymalna
masa całkowita pojazdu (MTAC)
1 625
1 639
1 652
1 665
- Dopuszczalna masa całkowita zespołu pojazdów (MTR A) na pochyłości 12 %
2 525
2 539
2 552
2 565
- Przyczepa z hamulcami (w granicach MTR A)
na pochyłości 12 %
900
900
900
900
- Przyczepa z hamulcami * (z rozkładem
obciążenia w granicach MTR A)
1 150
1 150
1 150
1 150
- Przyczepa bez hamulców
570
570
570
570
- Zalecany nacisk na hak
46
46
46
46
Podane wartości MTR A oraz masy przyczep są ważne dla maksymalnej wysokości 1000 m n.p.m.; podaną masę przyczepy należy zmniejszać o 10%
na każde dodatkowe 1000 m n.p.m.
W przypadku pojazdu holuj
ącego zabrania się przekraczania prędkości 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysokie temperatury otoczenia mogą spowodować obniżenie osiągów pojazdu, aby chronić silnik; gdy temperatura zewnętrzna jest wyższa od 37 °C,
ograniczyć masę holowanej przyczepy.
*
Masa przyczepy z hamulcami może być, w granicach MTR A, zwiększona przy jednoczesnym zmniejszeniu masy MTAC pojazdu holującego; uwaga,
jazda z przyczepą przy mniejszym obciążeniu pojazdu holującego może zmniejszyć jego przyczepność.
**
Dla Belgii.

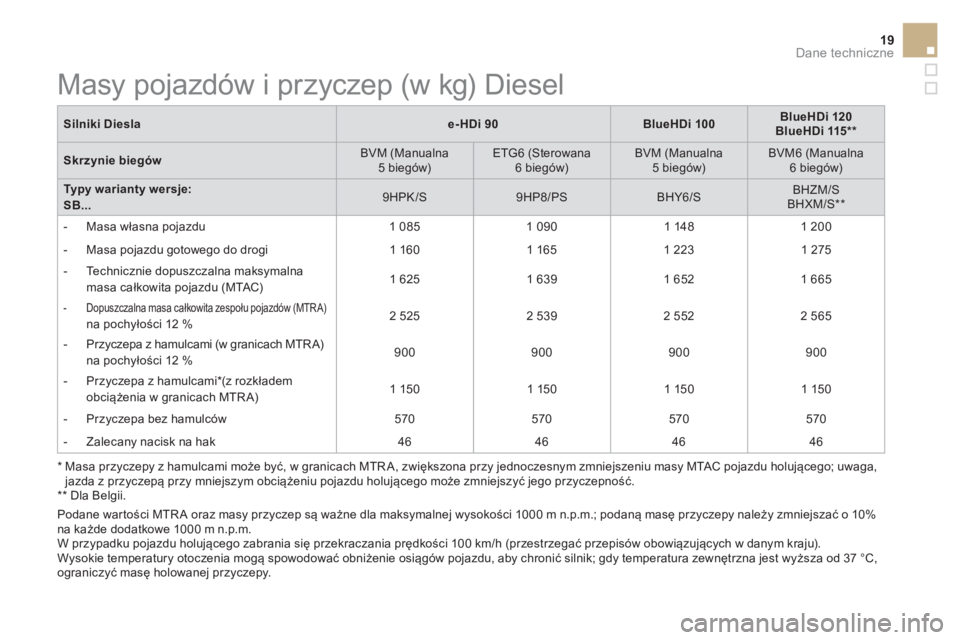

Masy pojazdów i przyczep (w kg) Diesel
Page 437 of 458
20Dane techniczne

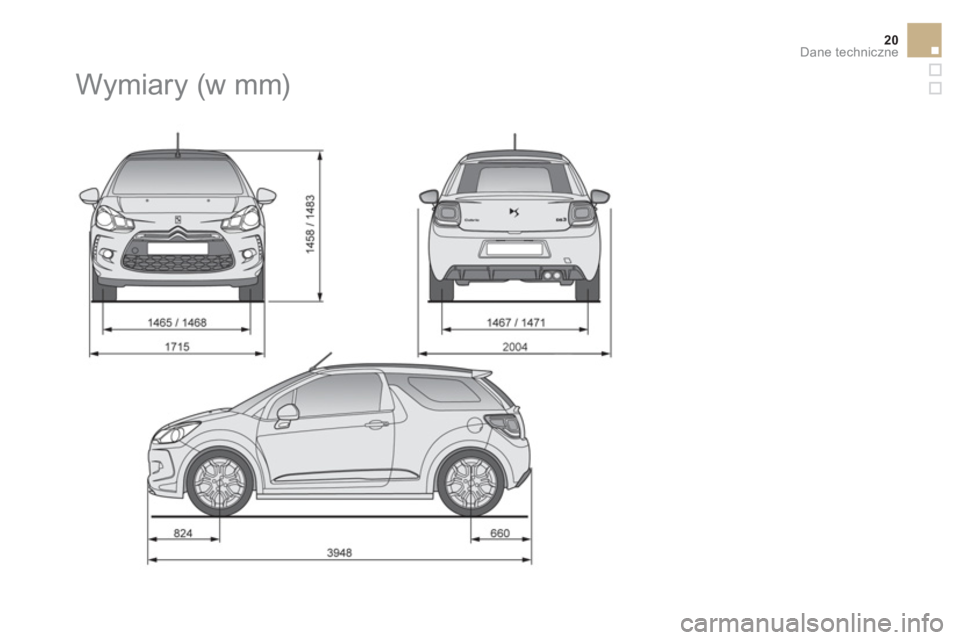

Wymiary (w mm)
Page 438 of 458
4Dconcept
Diadeis
Interak
12-14
Wydrukowano
w UE
Polonais
Page 439 of 458
15DS3C.160
Polonais
Page 440 of 458

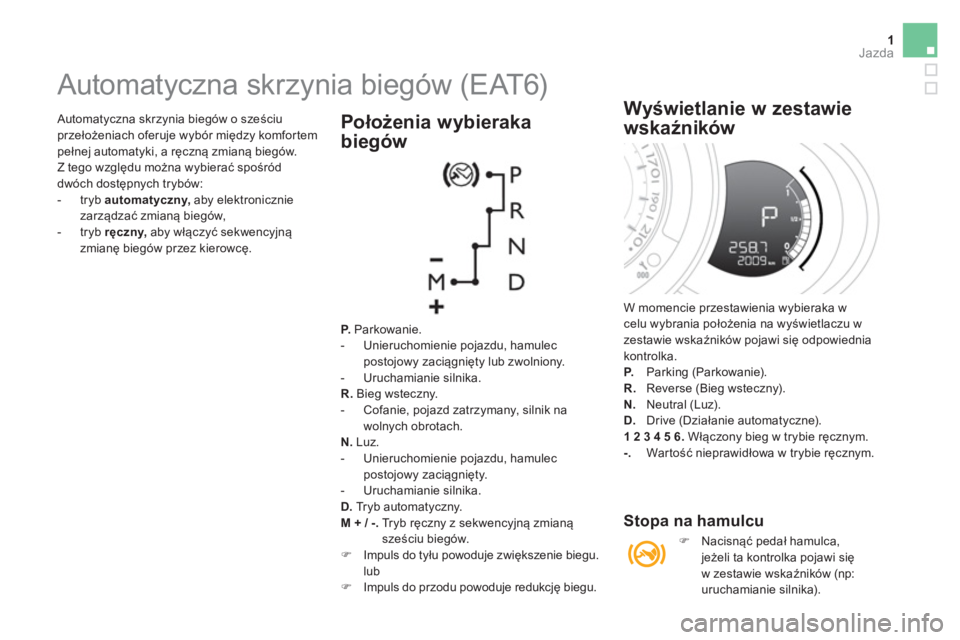

1Jazda
Automatyczna skrzynia biegów o sześciu
przełożeniach oferuje wybór między komfortem
pełnej automatyki, a ręczną zmianą biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:
- tryb automatyczny,
aby elektronicznie
zarządzać zmianą biegów,
- tryb ręczny,
aby włączyć sekwencyjną
zmianę biegów przez kierowcę.
Automatyczna skrzynia biegów (EAT6)
P.
Parkowanie.
- Unieruchomienie pojazdu, hamulec
postojowy zaciągnięty lub zwolniony.
- Uruchamianie silnika.
R.
Bieg wsteczny.
- Cofanie, pojazd zatrzymany, silnik na
wolnych obrotach.
N.
Luz.
- Unieruchomienie pojazdu, hamulec
postojowy zaciągnięty.
- Uruchamianie silnika.
D.
Tryb automatyczny.
M + / -
. Tr y b ręczny z sekwencyjną zmianą
sześciu biegów.
)
Impuls do tyłu powoduje zwiększenie biegu.
lub
)
Impuls do przodu powoduje redukcję biegu.
Położenia wybieraka
biegów
W momencie przestawienia wybieraka w
celu wybrania położenia na wyświetlaczu w
zestawie wskaźników pojawi się odpowiednia
kontrolka.
P.
Parking (Parkowanie).
R.
Reverse (Bieg wsteczny).
N.
Neutral (Luz).
D.
Drive (Działanie automatyczne).
1 2 3 4
5
6 . Włączony bieg w trybie ręcznym.
-.
War tość nieprawidłowa w trybie ręcznym.
Wyświetlanie w zestawie
wskaźników
Stopa na hamulcu
)
Nacisnąć pedał hamulca,
jeżeli ta kontrolka pojawi się
w zestawie wskaźników (np:
uruchamianie silnika).
