CITROEN DS3 CABRIO 2016 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2016, Model line: DS3 CABRIO, Model: CITROEN DS3 CABRIO 2016Pages: 458, PDF Size: 20.52 MB
Page 41 of 458
39
DS3_hr_Chap01_controle-de-marche_ed01-2015
U izvedbama s električnim mjeračem,
ispravnost razine motornog ulja prikazuje se
na nekoliko sekunda na ploči s instrumentima
prilikom uključivanja kontakta, nakon podatka o
održavanju.

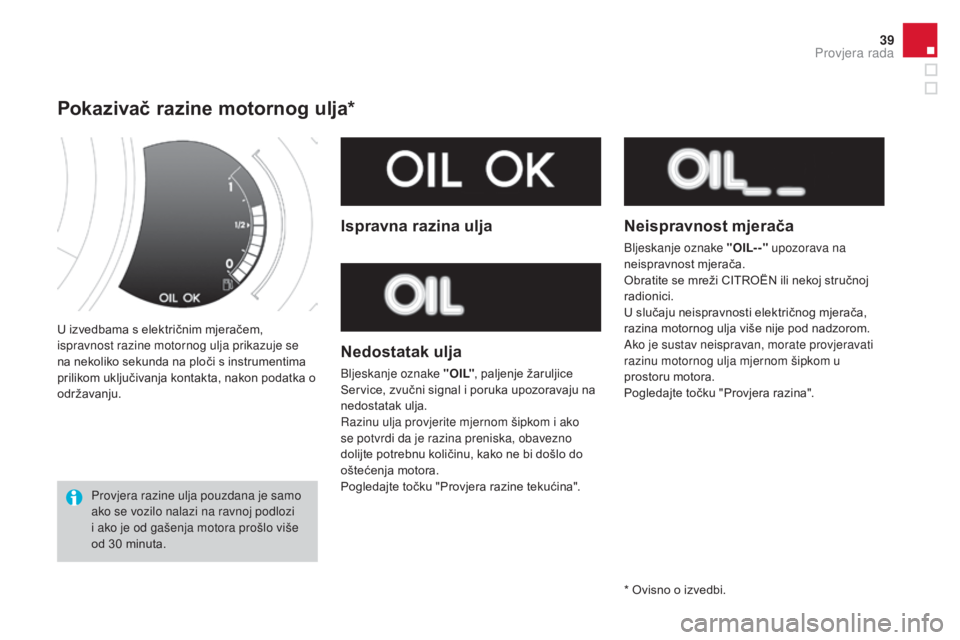

Pokazivač razine motornog ulja*
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na ravnoj podlozi
i ako je od gašenja motora prošlo više
od 30 minuta.
Ispravna razina ulja
Nedostatak ulja
Bljeskanje oznake " O I L", paljenje žaruljice
Service, zvučni signal i poruka upozoravaju na
nedostatak ulja.
Razinu ulja provjerite mjernom šipkom i ako
se potvrdi da je razina preniska, obavezno
dolijte potrebnu količinu, kako ne bi došlo do
oštećenja motora.
Pogledajte točku "Provjera razine tekućina".
Neispravnost mjerača
Bljeskanje oznake "OIL- -" upozorava na
neispravnost mjerača.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
U slučaju neispravnosti električnog mjerača,
razina motornog ulja više nije pod nadzorom.
Ako je sustav neispravan, morate provjeravati
razinu motornog ulja mjernom šipkom u
prostoru motora.
Pogledajte točku "Provjera razina".
* Ovisno o izvedbi.
Provjera rada
Page 42 of 458
DS3_hr_Chap01_controle-de-marche_ed01-2015

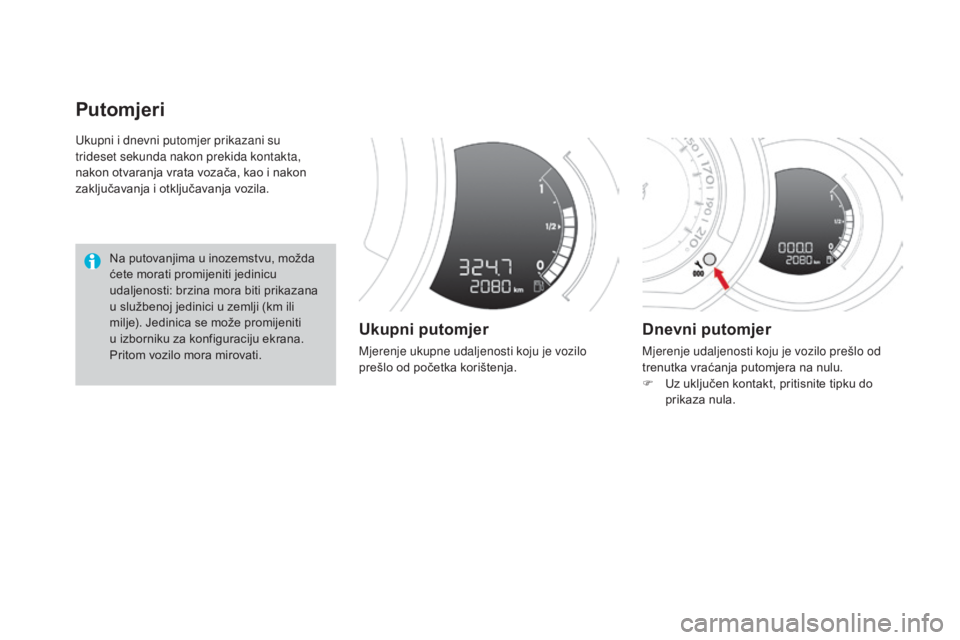

Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.
Putomjeri
Ukupni putomjer
Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja.
Na putovanjima u inozemstvu, možda
ćete morati promijeniti jedinicu
udaljenosti: brzina mora biti prikazana
u službenoj jedinici u zemlji (km ili
milje). Jedinica se može promijeniti
u izborniku za konfiguraciju ekrana.
Pritom vozilo mora mirovati.
Dnevni putomjer
Mjerenje udaljenosti koju je vozilo prešlo od
trenutka vraćanja putomjera na nulu.
F
U
z uključen kontakt, pritisnite tipku do
prikaza nula.
Page 43 of 458
41
DS3_hr_Chap01_controle-de-marche_ed01-2015

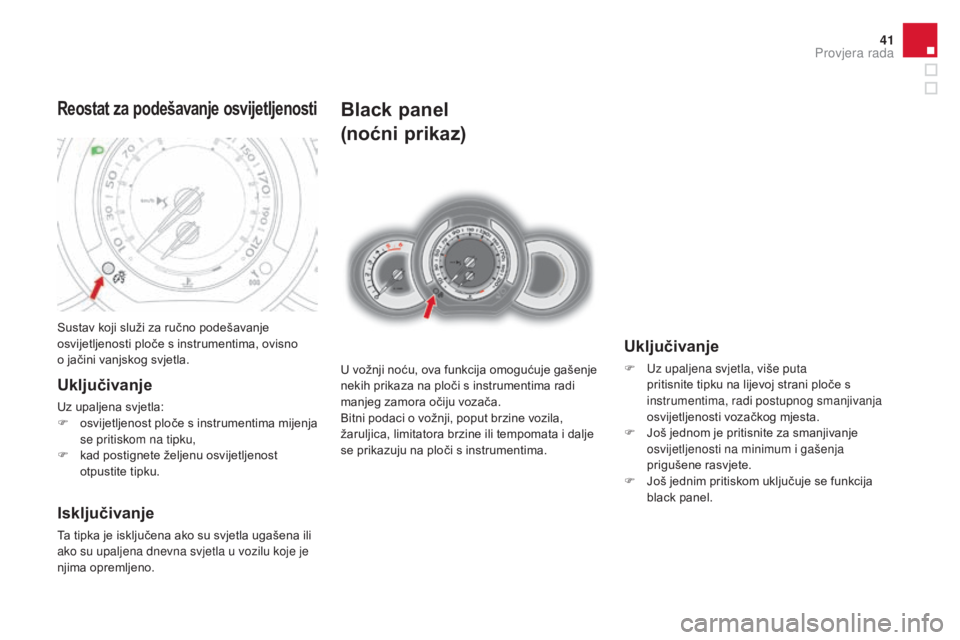

Black panel
(noćni prikaz)
U vožnji noću, ova funkcija omogućuje gašenje
nekih prikaza na ploči s instrumentima radi
manjeg zamora očiju vozača.
Bitni podaci o vožnji, poput brzine vozila,
žaruljica, limitatora brzine ili tempomata i dalje
se prikazuju na ploči s instrumentima.
Uključivanje
F Uz upaljena svjetla, više puta pritisnite tipku na lijevoj strani ploče s
instrumentima, radi postupnog smanjivanja
osvijetljenosti vozačkog mjesta.
F
J
oš jednom je pritisnite za smanjivanje
osvijetljenosti na minimum i gašenja
prigušene rasvjete.
F
J
oš jednim pritiskom uključuje se funkcija
black panel.
Sustav koji služi za ručno podešavanje
osvijetljenosti ploče s instrumentima, ovisno
o
jačini vanjskog svjetla.
Reostat za podešavanje osvijetljenosti
Uključivanje
Uz upaljena svjetla:
F
o svijetljenost ploče s instrumentima mijenja
se pritiskom na tipku,
F
k
ad postignete željenu osvijetljenost
otpustite tipku.
Isključivanje
Ta tipka je isključena ako su svjetla ugašena ili
ako su upaljena dnevna svjetla u vozilu koje je
njima opremljeno.
Provjera rada
Page 44 of 458
DS3_hr_Chap01_controle-de-marche_ed01-2015

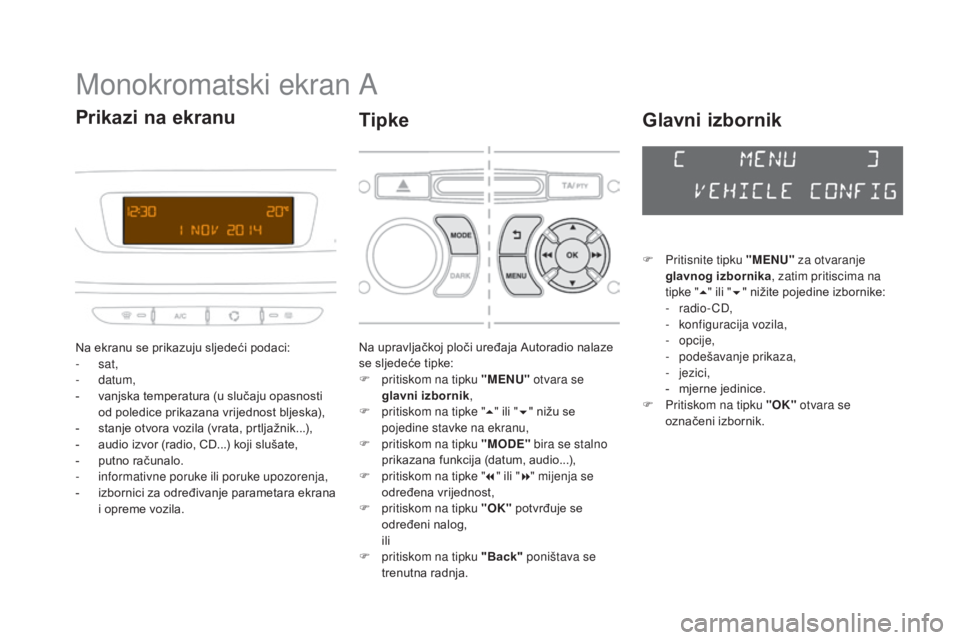

Monokromatski ekran A
Na ekranu se prikazuju sljedeći podaci:
- sat,
-
datum,
-
v
anjska temperatura (u slučaju opasnosti
od poledice prikazana vrijednost bljeska),
-
s
tanje otvora vozila (vrata, prtljažnik...),
-
a
udio izvor (radio, CD...) koji slušate,
-
p
utno računalo.
-
i
nformativne poruke ili poruke upozorenja,
-
i
zbornici za određivanje parametara ekrana
i opreme vozila.
Prikazi na ekranu
Na upravljačkoj ploči uređaja Autoradio nalaze
se sljedeće tipke:
F
p
ritiskom na tipku "MENU" otvara se
glavni izbornik ,
F
p
ritiskom na tipke " 5" ili " 6" nižu se
pojedine stavke na ekranu,
F
p
ritiskom na tipku "MODE" bira se stalno
prikazana funkcija (datum, audio...),
F
p
ritiskom na tipke " 7" ili " 8" mijenja se
određena vrijednost,
F
p
ritiskom na tipku "OK" potvrđuje se
određeni nalog,
ili
F
p
ritiskom na tipku "Back" poništava se
trenutna radnja.
Tipke
F Pritisnite tipku "MENU" za otvaranje
glavnog izbornika , zatim pritiscima na
tipke " 5" ili " 6" nižite pojedine izbornike:
-
radio - CD,
-
k
onfiguracija vozila,
-
opcije,
-
p
odešavanje prikaza,
-
jezici,
-
m
jerne jedinice.
F
P
ritiskom na tipku "OK" otvara se
označeni izbornik.
Glavni izbornik
Page 45 of 458
43
DS3_hr_Chap01_controle-de-marche_ed01-2015

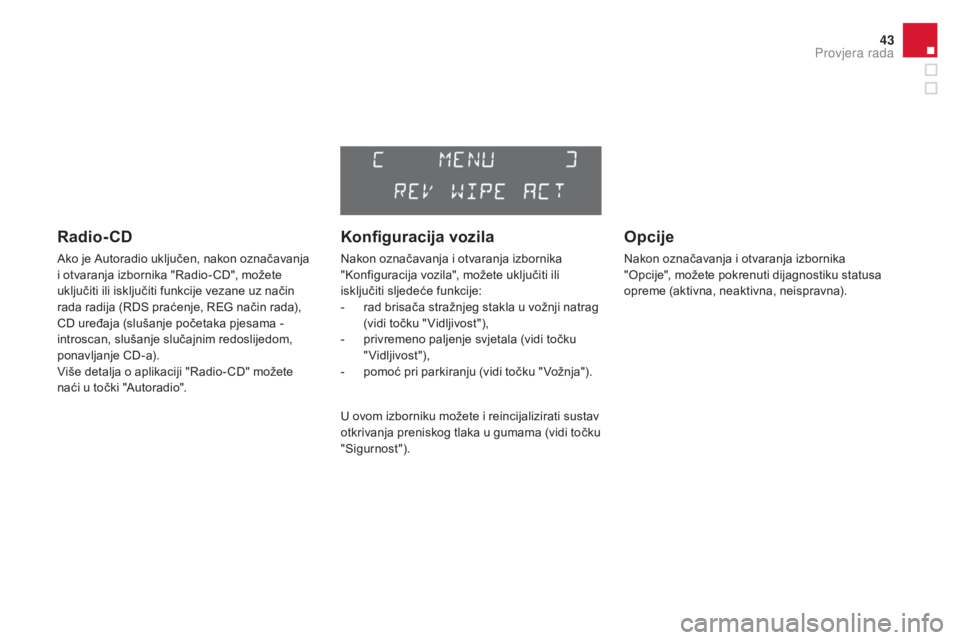

Radio- CD
Ako je Autoradio uključen, nakon označavanja
i otvaranja izbornika "Radio- CD", možete
uključiti ili isključiti funkcije vezane uz način
rada radija (RDS praćenje, REG način rada),
CD uređaja (slušanje početaka pjesama -
introscan, slušanje slučajnim redoslijedom,
ponavljanje CD-a).
Više detalja o aplikaciji "Radio- CD" možete
naći u točki "Autoradio".
Konfiguracija vozila
Nakon označavanja i otvaranja izbornika
"Konfiguracija vozila", možete uključiti ili
isključiti sljedeće funkcije:
-
r
ad brisača stražnjeg stakla u vožnji natrag
(vidi točku " Vidljivost"),
-
p
rivremeno paljenje svjetala (vidi točku
"Vidljivost"),
-
p
omoć pri parkiranju (vidi točku " Vožnja").
Opcije
Nakon označavanja i otvaranja izbornika
"Opcije", možete pokrenuti dijagnostiku statusa
opreme (aktivna, neaktivna, neispravna).
U ovom izborniku možete i reincijalizirati sustav
otkrivanja preniskog tlaka u gumama (vidi točku
"Sigurnost").
Provjera rada
Page 46 of 458
DS3_hr_Chap01_controle-de-marche_ed01-2015
Jezici
Nakon označavanja i otvaranja izbornika
"Jezici", možete promijeniti jezik na prikazanom
popisu
Mjerne jedinice
Nakon označavanja i otvaranja izbornika
"Mjerne jedinice", možete promijeniti mjerne
jedinice za:
-
t
emperaturu (°C ili °F),
-
p
otrošnju goriva (l/100 km, mpg ili km/l).
Ako za jedinicu potrošnje goriva
izaberete mpg, podaci na ekranu
na ploči s instrumentima o brzini i
udaljenostima prikazuju se u mph
odnosno u miljama.
Radi sigurnosti, vozač smije obavljati
konfiguraciju višenamjenskog ekrana
samo kad je vozilo zaustavljeno.

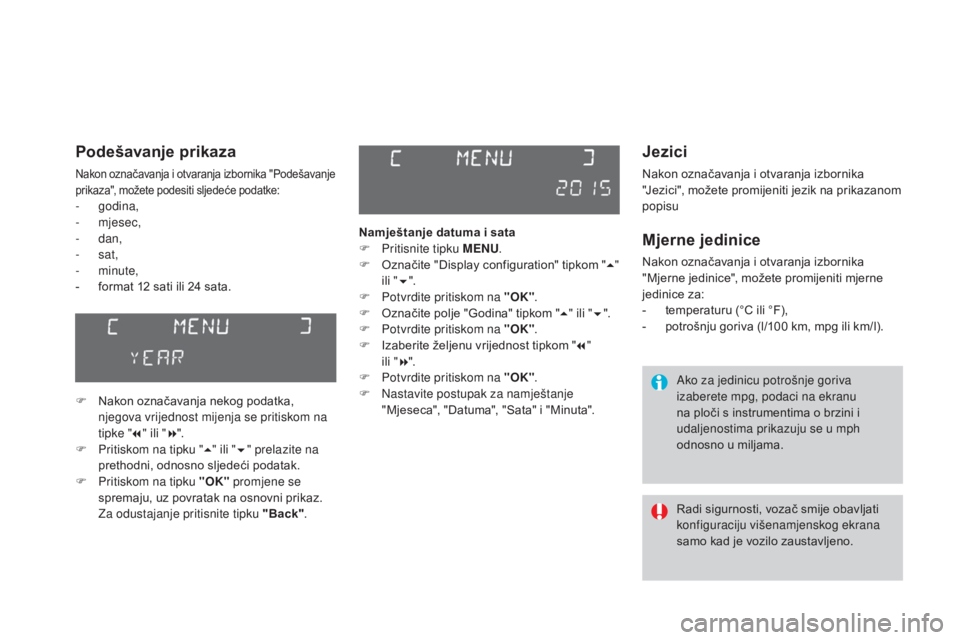

Podešavanje prikaza
Nakon označavanja i otvaranja izbornika "Podešavanje
prikaza", možete podesiti sljedeće podatke:
- godina,
- mjesec,
-
dan,
-
sat,
-
minute,
-
f
ormat 12 sati ili 24 sata.
F
N
akon označavanja nekog podatka,
njegova vrijednost mijenja se pritiskom na
tipke " 7" ili " 8".
F
P
ritiskom na tipku " 5" ili " 6" prelazite na
prethodni, odnosno sljedeći podatak.
F
P
ritiskom na tipku "OK" promjene se
spremaju, uz povratak na osnovni prikaz.
Za odustajanje pritisnite tipku "Back" .Namještanje datuma i sata
F
P
ritisnite tipku MENU.
F
O
značite "Display configuration" tipkom "5"
ili " 6".
F
P
otvrdite pritiskom na "OK".
F
O
značite polje "Godina" tipkom "5" ili " 6".
F
P
otvrdite pritiskom na "OK".
F
I
zaberite željenu vrijednost tipkom "7"
ili " 8".
F
P
otvrdite pritiskom na "OK".
F
N
astavite postupak za namještanje
"Mjeseca", "Datuma", "Sata" i "Minuta".
Page 47 of 458
45
DS3_hr_Chap01_controle-de-marche_ed01-2015

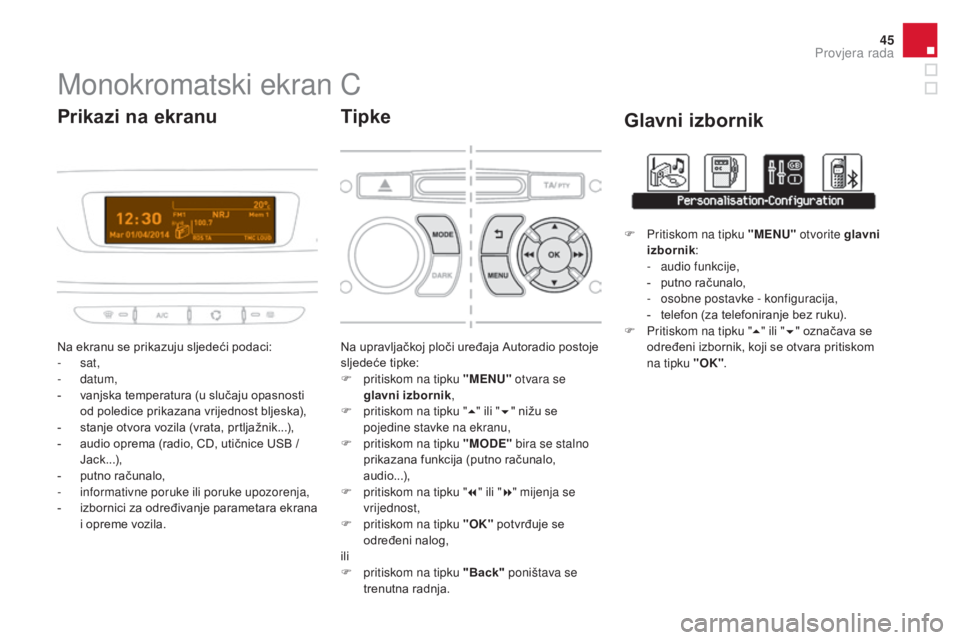

Monokromatski ekran C
Na ekranu se prikazuju sljedeći podaci:
- sat,
-
datum,
-
v
anjska temperatura (u slučaju opasnosti
od poledice prikazana vrijednost bljeska),
-
s
tanje otvora vozila (vrata, prtljažnik...),
-
a
udio oprema (radio, CD, utičnice USB /
Jack...),
-
p
utno računalo,
-
i
nformativne poruke ili poruke upozorenja,
-
i
zbornici za određivanje parametara ekrana
i opreme vozila.
Prikazi na ekranu
Na upravljačkoj ploči uređaja Autoradio postoje
sljedeće tipke:
F
p
ritiskom na tipku "MENU" otvara se
glavni izbornik ,
F
p
ritiskom na tipku " 5" ili " 6" nižu se
pojedine stavke na ekranu,
F
p
ritiskom na tipku "MODE" bira se stalno
prikazana funkcija (putno računalo,
audio...),
F
p
ritiskom na tipku " 7" ili " 8" mijenja se
vrijednost,
F
p
ritiskom na tipku "OK" potvrđuje se
određeni nalog,
ili
F
p
ritiskom na tipku "Back" poništava se
trenutna radnja.
Tipke
F Pritiskom na tipku "MENU" otvorite glavni
izbornik :
-
a
udio funkcije,
-
p
utno računalo,
-
os
obne postavke - konfiguracija,
-
t
elefon (za telefoniranje bez ruku).
F
P
ritiskom na tipku " 5" ili " 6" označava se
određeni izbornik, koji se otvara pritiskom
na tipku "OK" .
Glavni izbornik
Provjera rada
Page 48 of 458
DS3_hr_Chap01_controle-de-marche_ed01-2015
Ako je Autoradio uključen, nakon označavanja
i otvaranja ovog izbornika, možete uključiti ili
isključiti funkcije vezane uz radio (RDS, REG,
RadioText), CD uređaj (introscan - slušanje
početaka pjesama, slušanje slučajnim
redoslijedom, ponavljanje CD-a) ili uređaj MP3
(utičnica USB / Jack).
Za više detalja o aplikaciji "Audio funkcije"
pogledajte točku "Autoradio".

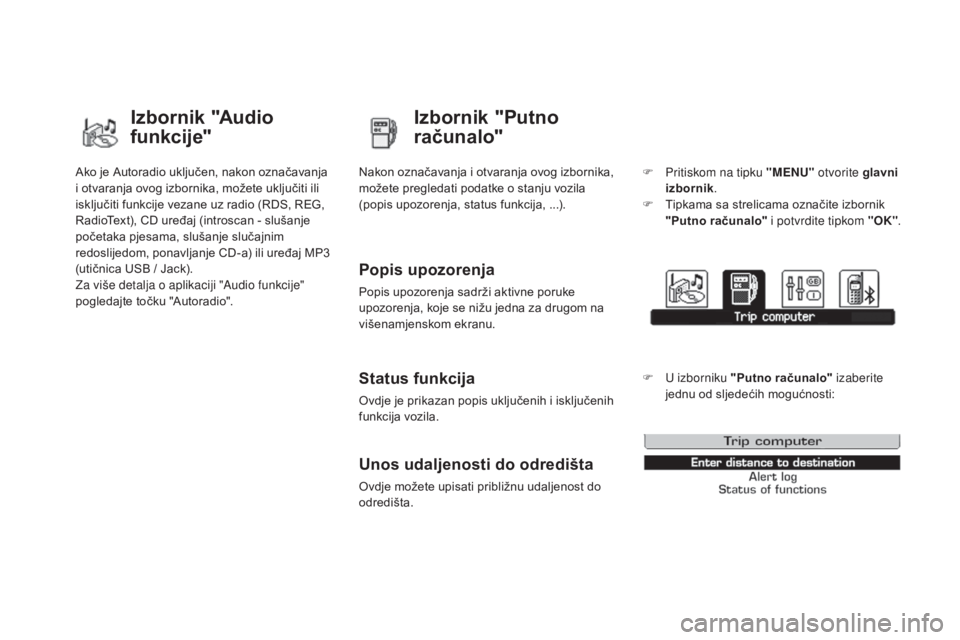

Izbornik "Audio
funkcije"Izbornik "Putno
računalo"
Nakon označavanja i otvaranja ovog izbornika,
možete pregledati podatke o stanju vozila
(popis upozorenja, status funkcija, ...).
Popis upozorenja
Popis upozorenja sadrži aktivne poruke
upozorenja, koje se nižu jedna za drugom na
višenamjenskom ekranu.
Status funkcija
Ovdje je prikazan popis uključenih i isključenih
funkcija vozila.
Unos udaljenosti do odredišta
Ovdje možete upisati približnu udaljenost do
odredišta. F
P
ritiskom na tipku "MENU"
otvorite glavni
izbornik .
F
T
ipkama sa strelicama označite izbornik
"Putno računalo" i potvrdite tipkom "OK" .
F
U
izborniku "Putno računalo"
izaberite
jednu od sljedećih mogućnosti:
Page 49 of 458
47
DS3_hr_Chap01_controle-de-marche_ed01-2015

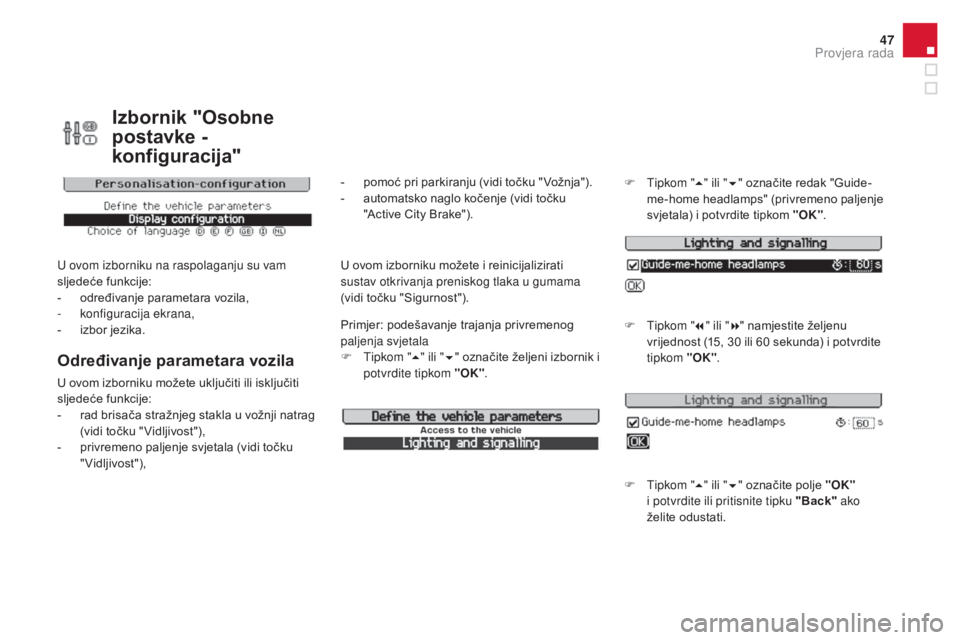

Izbornik "Osobne
postavke -
konfiguracija"
U ovom izborniku na raspolaganju su vam
sljedeće funkcije:
-
o
dređivanje parametara vozila,
-
k
onfiguracija ekrana,
-
izb
or jezika.
Određivanje parametara vozila
U ovom izborniku možete uključiti ili isključiti
sljedeće funkcije:
-
r
ad brisača stražnjeg stakla u vožnji natrag
(vidi točku " Vidljivost"),
-
p
rivremeno paljenje svjetala (vidi točku
"Vidljivost"), Primjer: podešavanje trajanja privremenog
paljenja svjetala
F
T
ipkom "
5" ili " 6" označite željeni izbornik i
potvrdite tipkom "OK" . F
T
ipkom "
5" ili " 6" označite redak "Guide-
me-home headlamps" (privremeno paljenje
svjetala) i potvrdite tipkom "OK" .
F
T
ipkom "
7" ili " 8" namjestite željenu
vrijednost (15, 30 ili 60 sekunda) i potvrdite
tipkom "OK" .
F
T
ipkom "5" ili " 6" označite polje "OK"
i potvrdite ili pritisnite tipku "Back" ako
želite odustati.
U ovom izborniku možete i reinicijalizirati
sustav otkrivanja preniskog tlaka u gumama
(vidi točku "Sigurnost"). -
p
omoć pri parkiranju (vidi točku " Vožnja").
-
a
utomatsko naglo kočenje (vidi točku
"Active City Brake").
Provjera rada
Page 50 of 458
DS3_hr_Chap01_controle-de-marche_ed01-2015

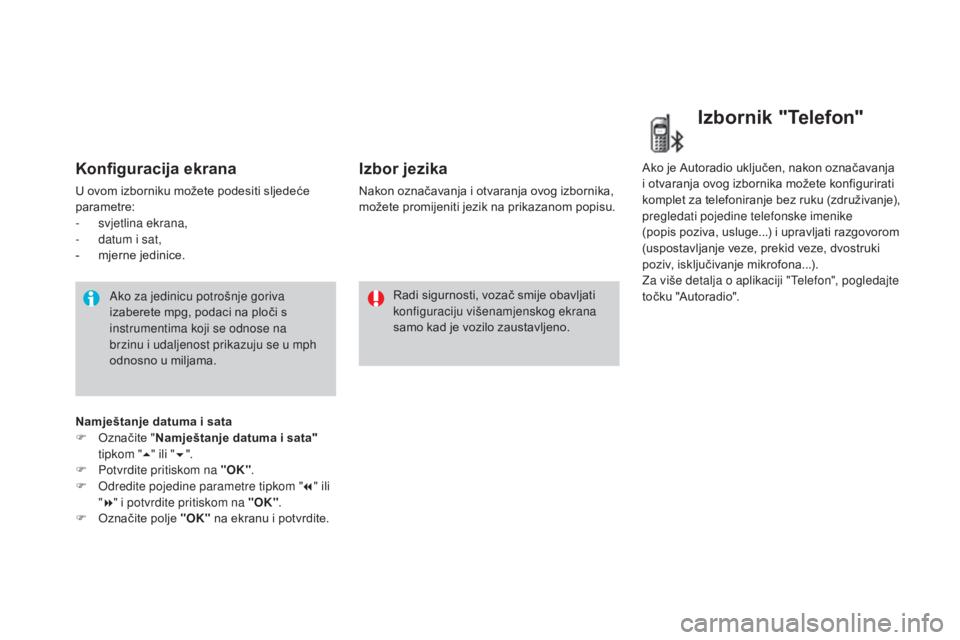

Konfiguracija ekrana
U ovom izborniku možete podesiti sljedeće
parametre:
-
s
vjetlina ekrana,
-
d
atum i sat,
-
m
jerne jedinice.Ako za jedinicu potrošnje goriva
izaberete mpg, podaci na ploči s
instrumentima koji se odnose na
brzinu i udaljenost prikazuju se u mph
odnosno u miljama. Radi sigurnosti, vozač smije obavljati
konfiguraciju višenamjenskog ekrana
samo kad je vozilo zaustavljeno.
Izbor jezika
Nakon označavanja i otvaranja ovog izbornika,
možete promijeniti jezik na prikazanom popisu.
Ako je Autoradio uključen, nakon označavanja
i otvaranja ovog izbornika možete konfigurirati
komplet za telefoniranje bez ruku (združivanje),
pregledati pojedine telefonske imenike
(popis poziva, usluge...) i upravljati razgovorom
(uspostavljanje veze, prekid veze, dvostruki
poziv, isključivanje mikrofona...).
Za više detalja o aplikaciji "Telefon", pogledajte
točku "Autoradio".
Izbornik "Telefon"
Namještanje datuma i sata
F
O značite " Namještanje datuma i sata"
tipkom " 5" ili " 6".
F
P
otvrdite pritiskom na "OK" .
F
O
dredite pojedine parametre tipkom " 7" ili
" 8 " i potvrdite pritiskom na "OK" .
F
O
značite polje "OK" na ekranu i potvrdite.
