9Uksed ja aknad

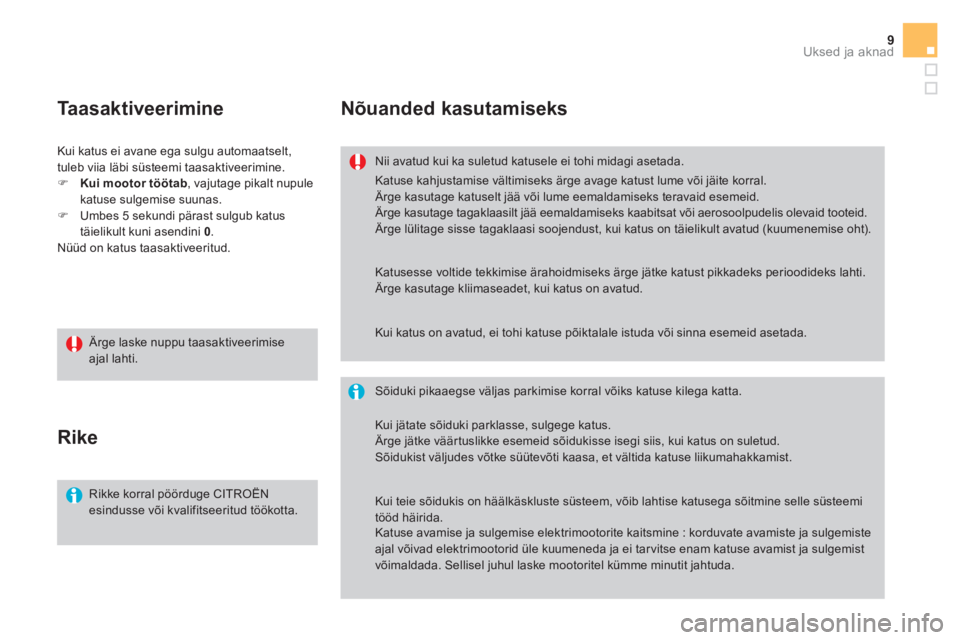

Nõuanded kasutamiseks


Nii avatud kui ka suletud katusele ei tohi midagi asetada.

Sõiduki pikaaegse väljas parkimise korral võiks katuse kilega katta.
Katuse kahjustamise vältimiseks ärge avage katust lume või jäite korral.
Ärge kasutage katuselt jää või lume eemaldamiseks teravaid esemeid.
Ärge kasutage tagaklaasilt jää eemaldamiseks kaabitsat või aerosoolpudelis olevaid tooteid.
Ärge lülitage sisse tagaklaasi soojendust, kui katus on täielikult avatud (kuumenemise oht).

Katusesse voltide tekkimise ärahoidmiseks ärge jätke katust pikkadeks perioodideks lahti.
Ärge kasutage kliimaseadet, kui katus on avatud.

Kui katus on avatud, ei tohi katuse põiktalale istuda või sinna esemeid asetada.



Kui jätate sõiduki parklasse, sulgege katus.
Ärge jätke väärtuslikke esemeid sõidukisse isegi siis, kui katus on suletud.
Sõidukist väljudes võtke süütevõti kaasa, et vältida katuse liikumahakkamist.

Kui teie sõidukis on häälkäskluste süsteem, võib lahtise katusega sõitmine selle süsteemi
tööd häirida.

Katuse avamise ja sulgemise elektrimootorite kaitsmine : korduvate avamiste ja sulgemiste
ajal võivad elektrimootorid üle kuumeneda ja ei tar vitse enam katuse avamist ja sulgemist
võimaldada. Sellisel juhul laske mootoritel kümme minutit jahtuda.



Ta a s a k t i v e e r i m i n e


Ärge laske nuppu taasaktiveerimise
ajal lahti.



Rike


Rikke korral pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Kui katus ei avane ega sulgu automaatselt,
tuleb viia läbi süsteemi taasaktiveerimine.


)
Kui mootor töötab
, vajutage pikalt nupule
katuse sulgemise suunas.

)
Umbes 5 sekundi pärast sulgub katus
täielikult kuni asendini 0
.
Nüüd on katus taasaktiveeritud.

Uksed ja aknad10

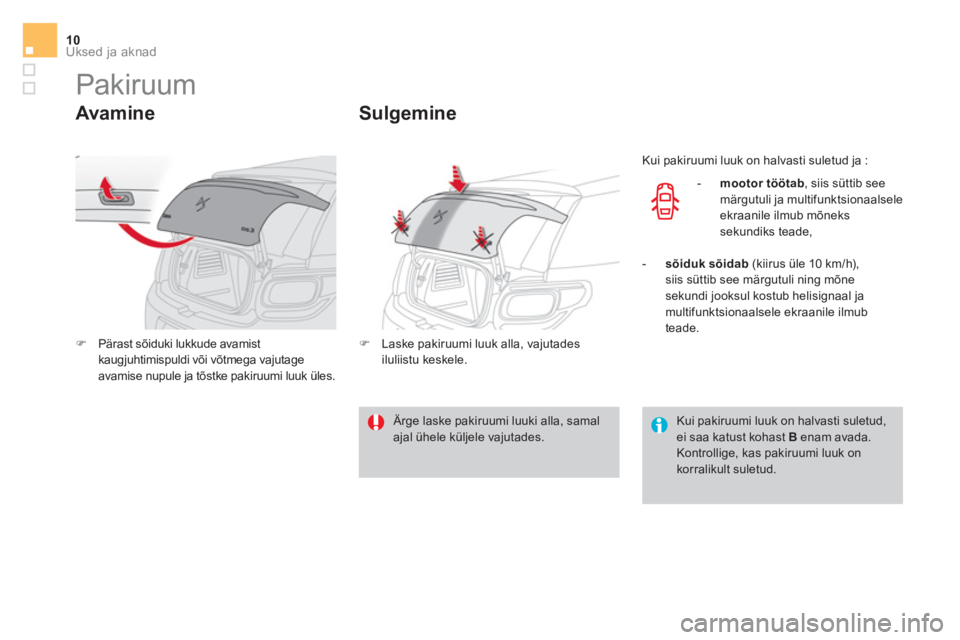

Pakiruum


Avamine



)
Pärast sõiduki lukkude avamist
kaugjuhtimispuldi või võtmega vajutage
avamise nupule ja tõstke pakiruumi luuk üles.



Sulgemine



)
Laske pakiruumi luuk alla, vajutades
iluliistu keskele.
Kui pakiruumi luuk on halvasti suletud ja :


- mootor töötab
, siis süttib see
märgutuli ja multifunktsionaalsele
ekraanile ilmub mõneks
sekundiks teade,

- sõiduk sõidab
(kiirus üle 10 km/h),
siis süttib see märgutuli ning mõne
sekundi jooksul kostub helisignaal ja
multifunktsionaalsele ekraanile ilmub
teade.


Ärge laske pakiruumi luuki alla, samal
ajal ühele küljele vajutades.


Kui pakiruumi luuk on halvasti suletud,
ei saa katust kohast B
enam avada.
Kontrollige, kas pakiruumi luuk on
korralikult suletud.

11Uksed ja aknad

Kui katuse avamine toimub tsoonis B
, kaasneb pakiruumi avamise nupule vajutamisega
katuse sulgumine. Pakiruum avaneb, kui katus on jõudnud asendisse 2
. Nüüd võite
pakiruumi luugi lahti teha.

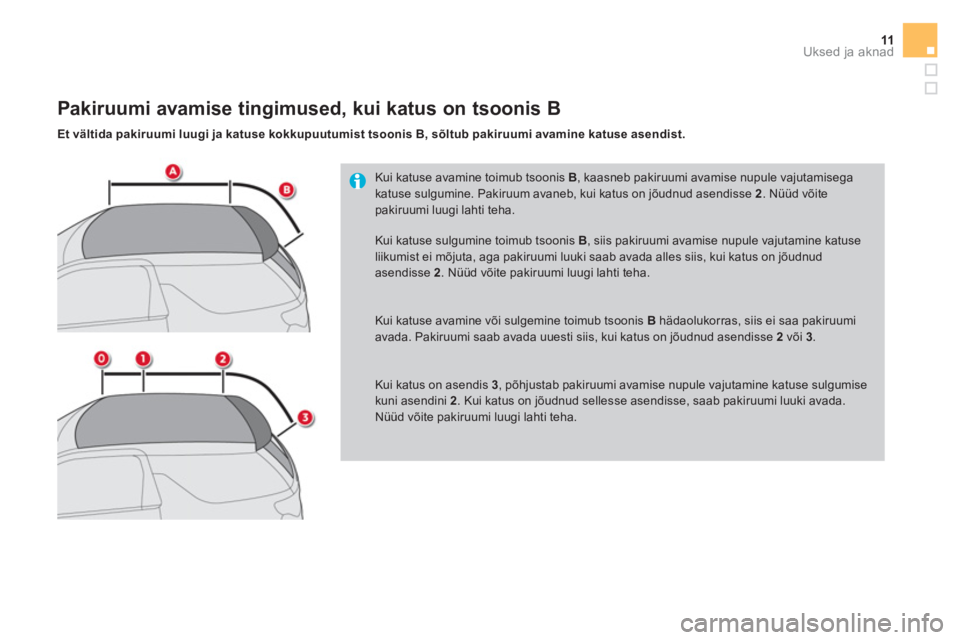

Pakiruumi avamise tingimused, kui katus on tsoonis B


Et vältida pakiruumi luugi ja katuse kokkupuutumist tsoonis B, sõltub pakiruumi avamine katuse asendist.


Kui katuse sulgumine toimub tsoonis B
, siis pakiruumi avamise nupule vajutamine katuse
liikumist ei mõjuta, aga pakiruumi luuki saab avada alles siis, kui katus on jõudnud
asendisse 2
. Nüüd võite pakiruumi luugi lahti teha.

Kui katuse avamine või sulgemine toimub tsoonis B
hädaolukorras, siis ei saa pakiruumi
avada. Pakiruumi saab avada uuesti siis, kui katus on jõudnud asendisse 2
või 3
.

Kui katus on asendis 3
, põhjustab pakiruumi avamise nupule vajutamine katuse sulgumise
kuni asendini 2
. Kui katus on jõudnud sellesse asendisse, saab pakiruumi luuki avada.
Nüüd võite pakiruumi luugi lahti teha.

Uksed ja aknad12

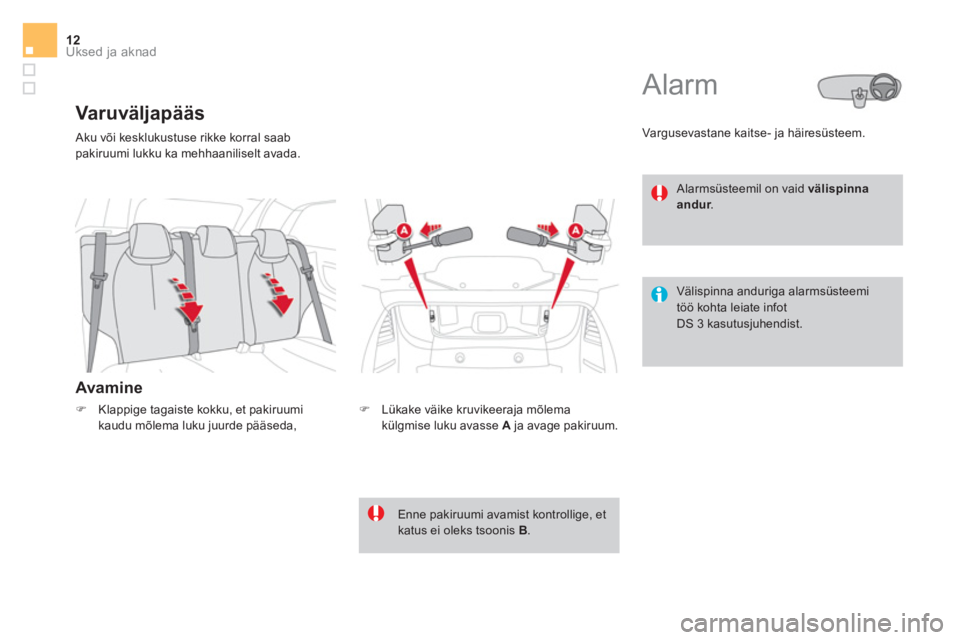

Aku või kesklukustuse rikke korral saab
pakiruumi lukku ka mehhaaniliselt avada.

Avamine







Var uväljapääs


)
Lükake väike kruvikeeraja mõlema
külgmise luku avasse A
ja avage pakiruum.


)
Klappige tagaiste kokku, et pakiruumi
kaudu mõlema luku juurde pääseda,

Enne pakiruumi avamist kontrollige, et
katus ei oleks tsoonis B
.

Välispinna anduriga alarmsüsteemi
töö kohta leiate infot
DS 3 kasutusjuhendist.

Alarmsüsteemil on vaid välispinna
andur
.

Alarm


Vargusevastane kaitse- ja häiresüsteem.

13Mugavus

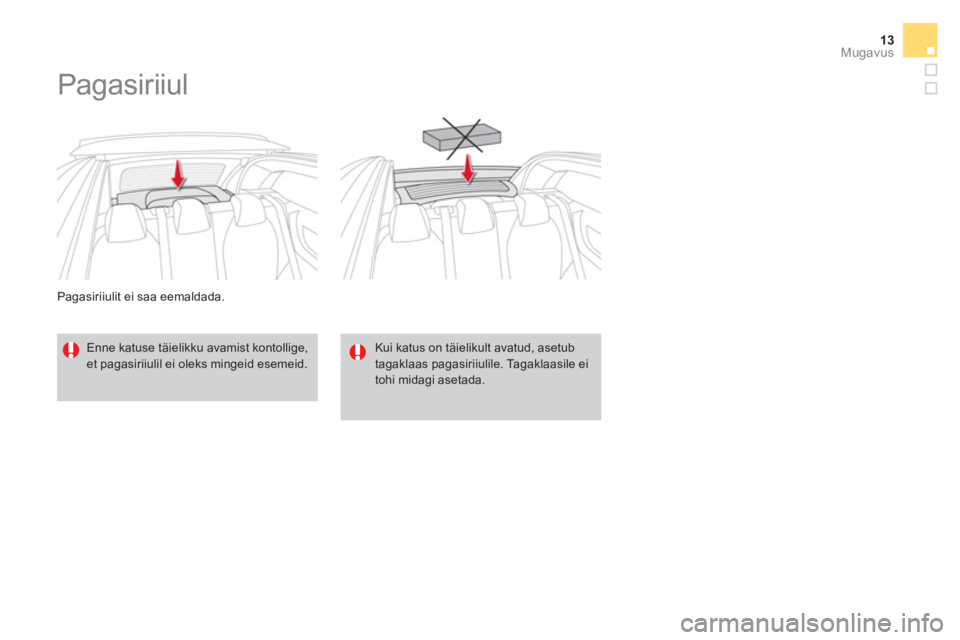

Pagasiriiulit ei saa eemaldada.






Pagasiriiul


Enne katuse täielikku avamist kontollige,
et pagasiriiulil ei oleks mingeid esemeid.
Kui katus on täielikult avatud, asetub
tagaklaas pagasiriiulile. Tagaklaasile ei
tohi midagi asetada.

Praktiline informatsioon14
Kaitsme vahetamine



)
Pakiruumi ülemise paneeli avamiseks tõmmake seda allapoole, akustades vasakult poolt.

)
Eemaldage paneel, seda allapoole kallutades.

)
Vahetage kaitsmed.
Tagasiasetamiseks viige samad toimingud läbi vastupidises järjekorras, alustades pakiruumi
tagaosast.

Kaitsmed mootoriruumis
(maksikaitsmed)

Kaitsme N°

Ampritähis

Funktsioonid


-

20 A
Lahtikäiv katus.

-

20 A
Lahtikäiv katus.

Kui katus asub kaitsme läbipõlemise ajal tsoonis B
, ei saa pakiruumi avada. Pakiruumi avamiseks ja kaitsmete vahetamiseks sulgege eelnevalt
katus pakiruumi seest (klappides tagaistme kokku).

Lahtikäiva katuse jaoks on kolm kaitset.


Kaitsmed pagasikatte all


Kaitsme N°


Ampritähis


Funktsioonid


MF08

40 A
Lahtikäiv katus.
Maksikaitsmed moodustavad elektrisüsteemide
lisakaitse. Nendega seonduvaid töid võib
teostada vaid CITROËN esinduses või
kvalifitseeritud töökojas.

15Praktiline informatsioon

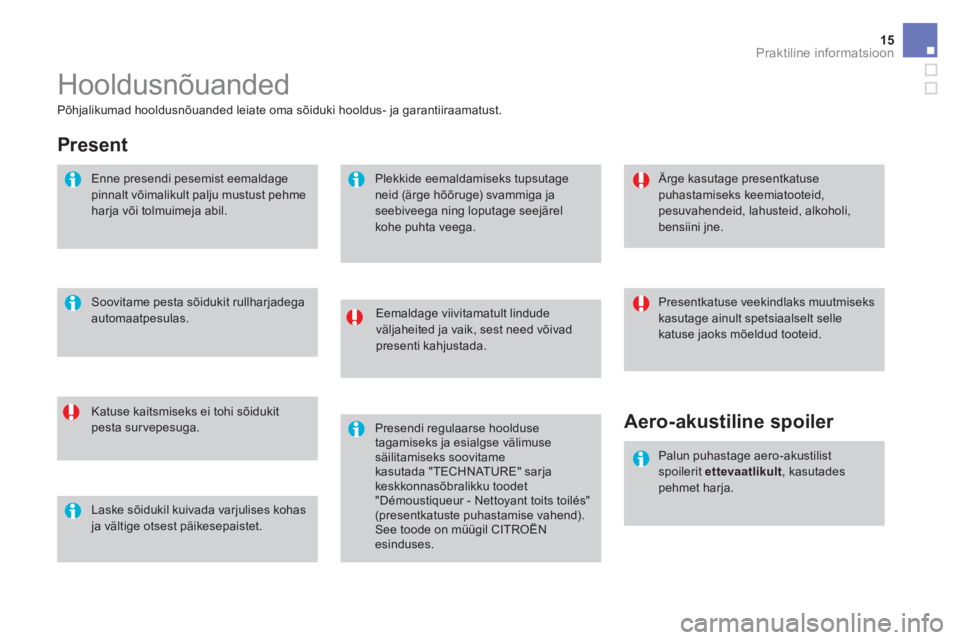

Hooldusnõuanded


Eemaldage viivitamatult lindude
väljaheited ja vaik, sest need võivad
presenti kahjustada.

Katuse kaitsmiseks ei tohi sõidukit
pesta sur vepesuga.
Ärge kasutage presentkatuse
puhastamiseks keemiatooteid,
pesuvahendeid, lahusteid, alkoholi,
bensiini jne.
Põhjalikumad hooldusnõuanded leiate oma sõiduki hooldus- ja garantiiraamatust.

Laske sõidukil kuivada varjulises kohas
ja vältige otsest päikesepaistet.
Soovitame pesta sõidukit rullharjadega
automaatpesulas.
Plekkide eemaldamiseks tupsutage
neid (ärge hõõruge) svammiga ja
seebiveega ning loputage seejärel
kohe puhta veega.

Presentkatuse veekindlaks muutmiseks
kasutage ainult spetsiaalselt selle
katuse jaoks mõeldud tooteid.



Present


Enne presendi pesemist eemaldage
pinnalt võimalikult palju mustust pehme
harja või tolmuimeja abil.

Presendi regulaarse hoolduse
tagamiseks ja esialgse välimuse
säilitamiseks soovitame
kasutada "TECHNATURE" sarja
keskkonnasõbralikku toodet
"Démoustiqueur - Nettoyant toits toilés"
(presentkatuste puhastamise vahend).
See toode on müügil CITROËN
esinduses.


Aero-akustiline spoiler


Palun puhastage aero-akustilist
spoilerit ettevaatlikult
, kasutades
pehmet harja.

Tehvinilsed näitajad16

Bensiinimootorid

PureTech 82

VTi 120


PureTech 110



PureTech 110 S&S



Käigukastid
BVM
(Manuaal,
5 käiku) BVA
(Automaat,
4 käiku) EAT6
(Automaat,
6 käiku) BVM
(Manuaal,
5 käiku) EAT6 (Automaat, 6 käiku)

Tüüp variant versioon :
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Töömaht (cm
3
) 11 9 9 159 8 - 11 9 9 -
Silindri läbimõõt x kolvikäik (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Maksimaalne võimsus : EMÜ norm(kW) * 60 88 - 81 -
Maksimaalne pöörete arv (p/min) 5750 6000 - 5500 -
Maksimaalne pöördemoment : EMÜ norm (Nm) 118 160 - 205 -
Maksimaalse pöördemomendi režiim (p/min) 2750 4250 - 150 0 -
Kütus Pliivaba Pliivaba Pliivaba Pliivaba Pliivaba
Katalüsaator Jah Jah Jah Jah Jah
Õlipaagi maht (liitrites) (vahetatava filtriga) 3,25 4,25 - 3,25 -

.../S : Stop & Start süsteemiga mudel.











Bensiinimootorid


*
Maksimaalne võimsus vastab mootori testpingil Euroopa Liidu määrusele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.

17Tehvinilsed näitajad

* Maksimaalne võimsus vastab mootori testpingil Euroopa Liidu määrusele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.

**
Belgia.

Bensiinimootorid

.../S : Stop & Start süsteemiga mudel.

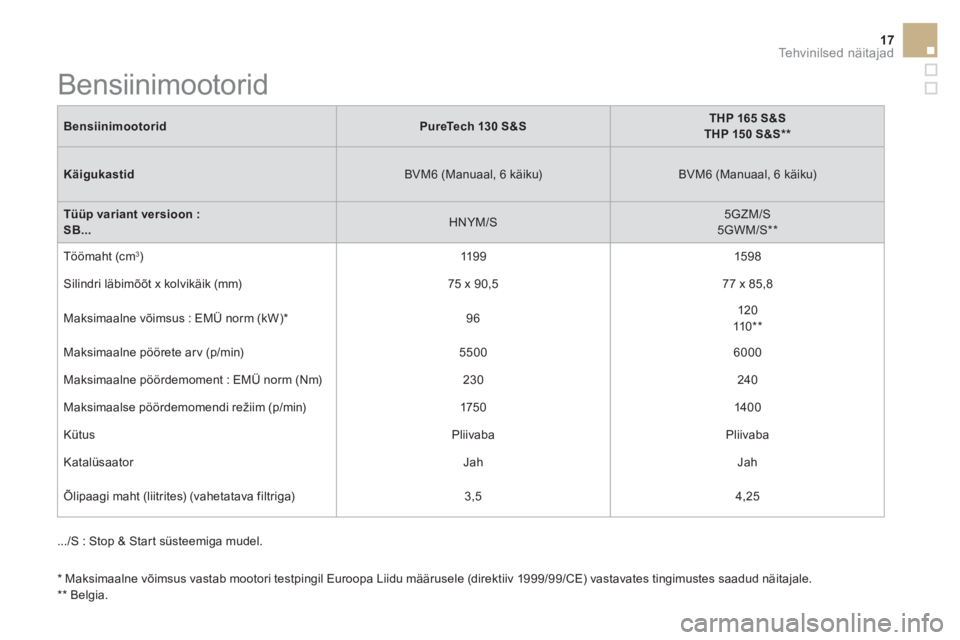

Bensiinimootorid


PureTech 130 S&S



THP 165 S&S


THP 150 S&S **



Käigukastid

BVM6 (Manuaal, 6 käiku)
BVM6 (Manuaal, 6 käiku)

Tüüp variant versioon :
SB...

HNYM/S
5GZM/S
5GWM/S **

Töömaht (cm
3
)
11 9 9
159 8
Silindri läbimõõt x kolvikäik (mm)
75 x 90,5
77 x 85,8
Maksimaalne võimsus : EMÜ norm (kW) *
96
120
11 0 **

Maksimaalne pöörete arv (p/min)
5500
6000
Maksimaalne pöördemoment : EMÜ norm (Nm)
230
240
Maksimaalse pöördemomendi režiim (p/min)
175 0
140 0
Kütus
Pliivaba
Pliivaba
Katalüsaator
Jah
Jah
Õlipaagi maht (liitrites) (vahetatava filtriga)
3,5
4,25

Tehvinilsed näitajad18

*
Maksimaalne võimsus vastab mootori testpingil Euroopa Liidu määrusele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.

Mootorid - PERFORMANCE


Bensiinimootor



Per formance



Käigukast


BVM6 (Manuaal, 6 käiku)

Tüüp variant versioon : SB...


5GRM/S


Töömaht (cm
3
)

159 8
Silindri läbimõõt x kolvikäik (mm)
77 x 85,8
Maksimaalne võimsus : EMÜ norm (kW) *
153
Maksimaalne pöörete arv (p/min)
5800
Maksimaalne pöördemoment : EMÜ norm (Nm)
300
Maksimaalse pöördemomendi režiim (p/min)
170 0
Kütus

Pliivaba
Katalüsaator

Jah
Õlipaagi maht (liitrites) (vahetatava filtriga)
4,25
