CITROEN DS3 CABRIO 2017 Omistajan Käsikirjat (in Finnish)

KÄYTTÖOPAS - LISÄYS
Seuraavat kaupalliset nimikkeet ovat muuttuneet painetun julkaisun
nimikkeistä:
- "DS 3 GT RACING" on "DS 3 PERFORMANCE".
- "Racing 208" -moottori on "Performance".

Tervetuloa tutustu-
maan uuteen autoosi
Tässä oppaassa käsitellään
ajoneuvomalliin DS 3 CABRIO ja sen
käyttöön liittyviä erityispiirteitä.
Katso DS 3 -auton käyttöoppaasta
lisätietoja auton ominaisuuksista sekä
takuu- ja huoltokirjasta ajoneuvoa
koskevat ohjeet määräaikaishuolloista.

Sisällysluettelo


AVA A M I N E N


2
Avattava kuomukatto

10
Ta v a r a t i l a

12
Hälytin


KÄYTÄNNÖN
TIETOJA

13
Ta k a h y l l y


TEKNISET TIEDOT


14
Sulakkeen vaihtaminen

15
Huolto-ohjeita

16
Bensiinimoottorit

19
Massat, bensiinimoottorit

22
Dieselmoottorit

23
Massat, dieselmoottorit

24
Mitat

Selitykset

varoitusmerkki turvallisuuden
vuoksi

lisätietoja


MUKAVUUS


vastaa autoa, jossa ohjauspyörä
vasemmalla

vastaa autoa, jossa ohjauspyörä
oikealla
002
003008
010

Ovet ja luukut2
Avattava kuomukatto

Autossasi on varusteena sähkökytkimellä avattava ja suljettava kuomukatto.
Katon avaaminen ja sulkeminen tapahtuvat
painamalla kytkintä, joka sijaitsee katossa,
aukeamissuuntaan 1
ja sulkemissuuntaan 2
.


Sähkökytkin

3Ovet ja luukut

Akun varaustason säilyttämiseksi
neuvomme liikuttamaan kattoa
moottorin käydessä
.
Katon liikuttelu on mahdollista:


- moottorin käydessä tai

- virran ollessa kytkettynä.


Kun kattoa liikutetaan virran ollessa
kytkettynä, moottorin käynnistys voi
aiheuttaa katon liikkeen seisahtumisen
akun varaustasosta johtuen. Katon
liikuttamisen jatkamiseksi paina
kattokytkintä uudelleen moottorin
käynnistymisen jälkeen.

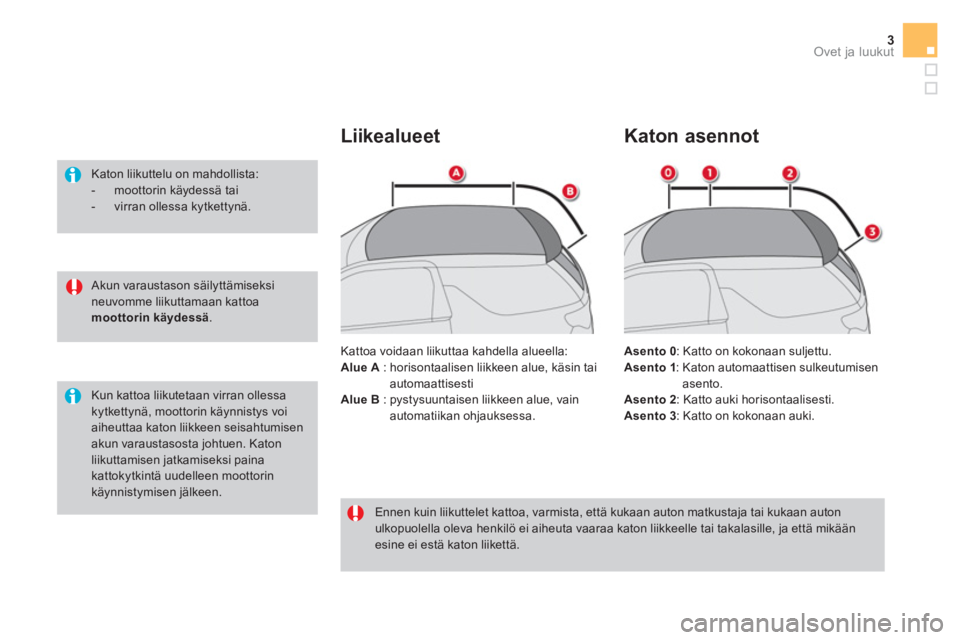

Liikealueet

Kattoa voidaan liikuttaa kahdella alueella:

Alue A
: horisontaalisen liikkeen alue, käsin tai
automaattisesti

Alue B
: pystysuuntaisen liikkeen alue, vain
automatiikan ohjauksessa.

Ennen kuin liikuttelet kattoa, varmista, että kukaan auton matkustaja tai kukaan auton
ulkopuolella oleva henkilö ei aiheuta vaaraa katon liikkeelle tai takalasille, ja että mikään
esine ei estä katon liikettä.



Katon asennot


Asento 0
: Katto on kokonaan suljettu.

Asento 1
: Katon automaattisen sulkeutumisen
asento.

Asento 2
: Katto auki horisontaalisesti.

Asento 3
: Katto on kokonaan auki.

Ovet ja luukut4

Avaaminen


Käsin ohjaus
Automaattinen ohjaus


Katon automaattisen avautumisen
aikana alueella A
painallus kytkimestä
pysäyttää katon liikkeen.
Katon avautuminen alueella B
tapahtuu ainoastaan automaattisesti
.



)
Alueella A
, paina kytkintä vastuskohdan yli,
niin katon avautuminen käynnistyy.


)
Alueella A
, paina kytkintä yhtäjaksoisesti
ylittämättä vastuskohtaa, niin katto
avautuu.
)
Katon liike pysähtyy heti, kun päästät
kytkimestä.

5Ovet ja luukut

Kun katto aukeaa kokonaan, takalasi
asettuu takahyllyn päälle. Varmista,
että et jätä mitään esinettä takahyllyn
päälle, joka voisi vahingoittaa takalasia
tai kattoa.

Katon automaattinen avautuminen
alueella B
ei ole mahdollista, jos
tavaratila on auki.
Häiriön sattuessa tarkista, että
tavaratila on kunnolla suljettu.
Kun kuomukatto liikkuu alueella B
,
katon liikkeen pysäyttäminen kytkimellä
ei ole mahdollista.
Painallus kytkimestä saa aikaan
katon liikesuunnan muuttumisen
päinvastaiseksi, painoitpa kytkintä
mihin suuntaan tahansa.
Tämä "paniikkipainallus" mahdollistaa
katon liikesuunnan vaihtamisen
nopeasti hätätilanteessa.
)
Päästä kytkimestä: katon avautuminen
jatkuu, kunnes se saavuttaa
maksimiasennon horisontaalisesti (asento 2
).
)
Alueella B
, painallus kytkimestä aukaisee
katon kokonaan (asento 3
).





Sulkeminen


Käsin ohjaus



)
Alueella A
, paina kytkintä yhtäjaksoisesti
ylittämättä vastuskohtaa, niin katto
sulkeutuu.

Ovet ja luukut6

Automaattinen ohjaus



)
Asennossa 3
, paina kytkintä, niin katon
sulkeutuminen alkaa.

Silloin kun katto on täysin auki, takalasi
on asettunut takahyllyn päälle.
Katso, että takalasin päälle ei aseteta
mitään esinettä.

Katon sulkeutuminen sen ollessa
alueella B
tapahtuu ainoastaan
automatiikkaohjauksella
.


Katon täydellinen sulkeminen
asentojen alueella A
voidaan tehdä
vain käsin
.
Pidä kytkin painettuna, kunnes kuulet
katon lukkiutuvan.
Jos katto ei ole lukittunut kunnolla,
paina sulkemiskytkintä uudelleen, kun
moottori käy.
Mikäli ongelma jatkuu, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
)
Päästä kytkimestä: katon sulkeutuminen
jatkuu, kunnes se saavuttaa asennon 2
.


Toimenpiteen aikana alueella B
katon
liikkeen pysäyttäminen kytkimellä ei ole
mahdollista.
Painallus kytkimestä saa aikaan katon
liikesuunnan muuttumisen päinvastaiseksi,
painoitpa kytkintä mihin suuntaan tahansa.
Tämä "paniikkipainallus" mahdollistaa
katon liikesuunnan vaihtamisen nopeasti
hätätilanteessa.



Jos katto ei ole lukittunut kunnolla, paina
sulkemiskytkintä uudelleen, kun moottori käy.
Mikäli ongelma jatkuu, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
)
Katon liike pysähtyy heti, kun päästät
kytkimestä.

)
Katon sulkeutumiseksi kokonaan pidä
kytkin painettuna, kunnes kuulet katon
lukitusäänen.

7Ovet ja luukut

Katon automaattisen sulkeutumisen
aikana alueella A
(asennost a
2
asentoon 1
) painallus kytkimestä
pysäyttää katon liikkeen.
)
Asentojen 2
ja 1
välillä painallus
kytkimestä yli vastuskohdan sulkee katon
automaattisesti asentoon 1
.

)
Asentojen 1
ja 0
välillä, pidä kytkin
painettuna, kunnes katto on kokonaan
sulkeutunut.



Akustinen ilmanohjain

Aeroakustinen ilmanohjain parantaa akustista
mukavuutta matkustamossa tietyissä
ajo-olosuhteissa (korkea ajonopeus), sillä se
rajoittaa ilmavirtaukseen liittyviä ilmapyörteiden
ääniä.
Kun katto avautuu, akustinen ilmanohjain voi
aueta, ellei sitä ole kiinnitetty.
Kun katto sulkeutuu, ilmanohjain taittuu kokoon
automaattisesti.

)
Kun katto on auki, ilmanohjain voidaan
taittaa kokoon käsin ja kiinnittää
keskikohdastaan: paina pystysuunnassa
poikkitankoa läheltä vipua, joka sijaitsee
ilmanohjaimen yläosassa ja kiinnitä vipu
uurteeseen.

)
Vapauta ja taita ilmanohjain auki käsin
painamalla pystysuunnassa poikkitankoa
vivun lähellä niin, että se irtoaa uurteesta,
ja vedä sitä kevyesti itseäsi päin.

Ovet ja luukut8

Katon liikuttelu ajon aikana

Jos katon liikuttelu on aloitettu, kun ajonopeus
on alle noin 120 km/h, tämän nopeuden
ylittäminen aiheuttaa, menossa olevan
toimenpiteen mukaan, seuraavia tilanteita:


- alueella A
menossa oleva liike pysähtyy,

- menossa oleva avautuminen alueella B

tapahtuu loppuun saakka,
Katon avaamisen ja sulkemisen kytkin
toimii, kun ajonopeus pysyy noin alle
120 km:ssä/h.
Tämän nopeuden ylittyessä näyttöön
tulee viesti, joka kertoo, että katon
liikuttelu ei ole mahdollista (liian korkea
ajonopeus).
- menossa oleva sulkeutuminen alueella B

pysähtyy ja katto avautuu automaattisesti
kokonaan asentoon 3
,

- "paniikkipainalluksen" seurauksena
menossa oleva avautuminen tai
sulkeutuminen alueella B
tapahtuu loppuun
saakka.

Heti, kun ajonopeus on vähemmän
kuin noin 120 km/h, katon liikuttelu
uudelleen on mahdollista.
Mikäli katon liike pysähtyy alueella B
, näyttöön
ilmestyy viesti, jossa pyydetään välittömästi
saattamaan katon liike loppuun.


)
Paina kytkintä yhtäjaksoisesti:


- aukeamissuuntaan, jotta katto
saavuttaa asennon 3
,

- sulkemissuuntaan, jotta katto
saavuttaa asennon 2
.



Häiriö toiminnassa


On kiellettyä ajaa silloin, kun katto on
pysähtynyt alueelle B
.
