CITROEN DS3 CABRIO 2017 Priručnik (in Serbian)

7Otvori
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015
U toku automatskog zatvaranja krova u
zoni A (položaj 2 u položaju 1 ), pritisak
na komandu omogućava da se krov
zaustavi.
 Između položaja
2 i 1 , pritisak na komandu
iznad tačke otpora omogućava automatsko
zatvaranje krova sve do položaja 1 .
 Između položaja 1 i 0 , pritisnite komandu
i držite je pritisnutom sve do potpunog
zatvaranja krova.

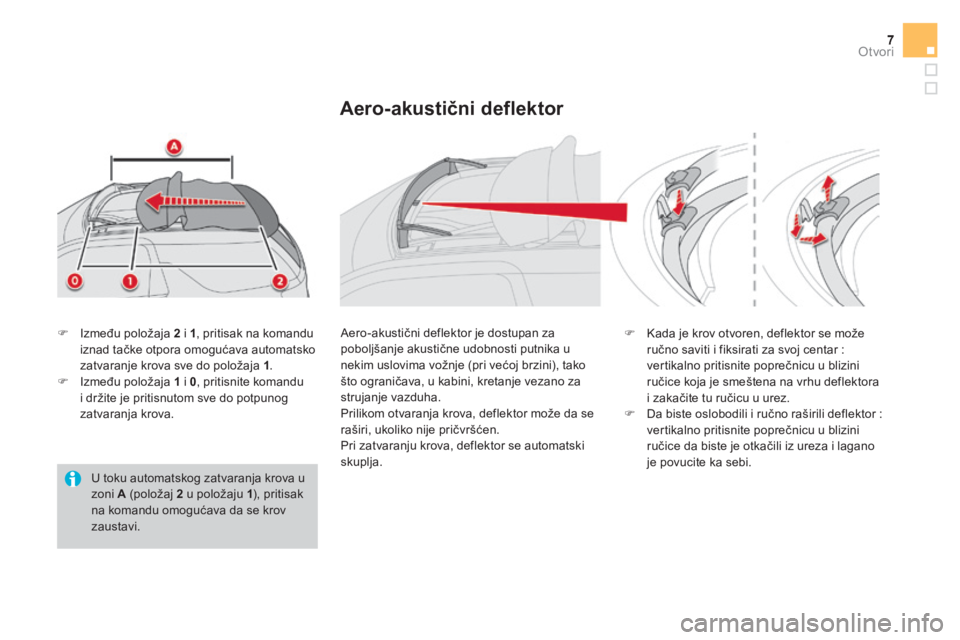

Aero-akustični deflektor
Aero-akustični deflektor je dostupan za
poboljšanje akustične udobnosti putnika u
nekim uslovima vožnje (pri većoj brzini), tako
što ograničava, u kabini, kretanje vezano za
strujanje vazduha.
Prilikom otvaranja krova, deflektor može da se
raširi, ukoliko nije pričvršćen.
Pri zatvaranju krova, deflektor se automatski
skuplja.  Kada je krov otvoren, deflektor se može
ručno saviti i fiksirati za svoj centar :
vertikalno pritisnite poprečnicu u blizini
ručice koja je smeštena na vrhu deflektora
i zakačite tu ručicu u urez.
 Da biste oslobodili i ručno raširili deflektor : vertikalno pritisnite poprečnicu u blizini
ručice da biste je otkačili iz ureza i lagano
je povucite ka sebi.

Otvori8
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015

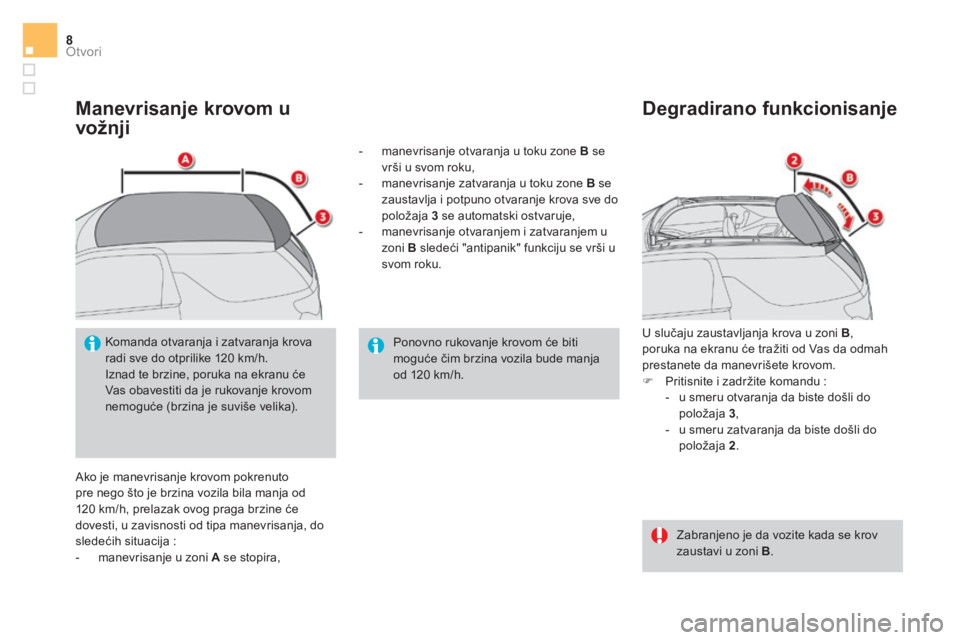

Manevrisanje krovom u
vožnji
Ako je manevrisanje krovom pokrenuto
pre nego što je brzina vozila bila manja od
120 km/h, prelazak ovog praga brzine će
dovesti, u zavisnosti od tipa manevrisanja, do
sledećih situacija :
- manevrisanje u zoni A se stopira, Komanda otvaranja i zatvaranja krova
radi sve do otprilike 120 km/h.
Iznad te brzine, poruka na ekranu će
Vas obavestiti da je rukovanje krovom
nemoguće (brzina je suviše velika). - manevrisanje otvaranja u toku zone
B se
vrši u svom roku,
- manevrisanje zatvaranja u toku zone B se
zaustavlja i potpuno otvaranje krova sve do
položaja 3 se automatski ostvaruje,
- manevrisanje otvaranjem i zatvaranjem u zoni B sledeći "antipanik" funkciju se vrši u
svom roku.
Ponovno rukovanje krovom će biti
moguće čim brzina vozila bude manja
od 120 km/h. U slučaju zaustavljanja krova u zoni
B ,
poruka na ekranu će tražiti od Vas da odmah
prestanete da manevrišete krovom.
 Pritisnite i zadržite komandu : - u smeru otvaranja da biste došli do položaja 3 ,
- u smeru zatvaranja da biste došli do položaja 2 .
Degradirano funkcionisanje
Zabranjeno je da vozite kada se krov
zaustavi u zoni B .

9Otvori
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015

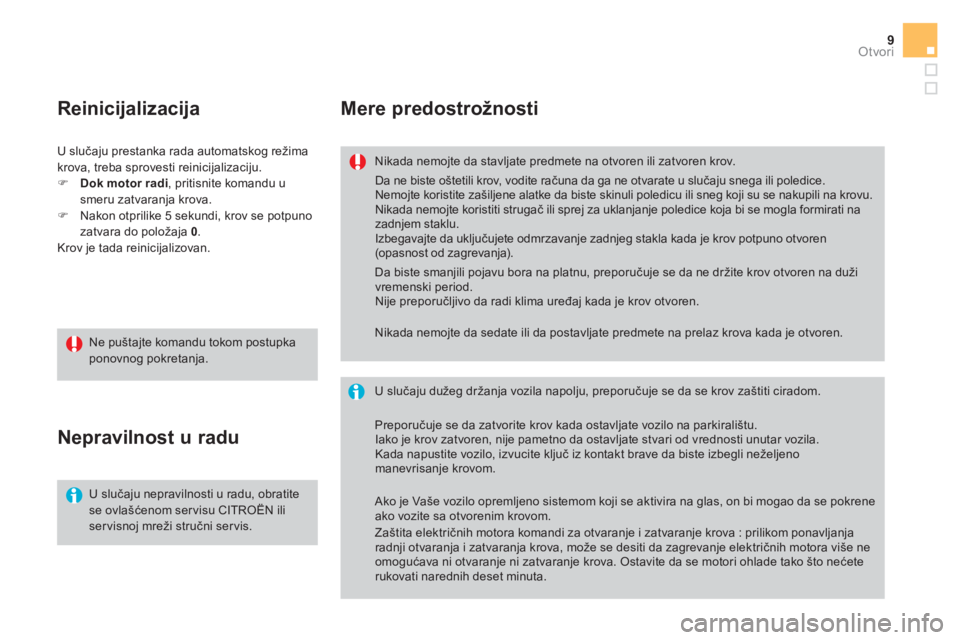

Mere predostrožnosti
Nikada nemojte da stavljate predmete na otvoren ili zatvoren krov.
U slučaju dužeg držanja vozila napolju, preporučuje se da se krov zaštiti ciradom. Da ne biste oštetili krov, vodite računa da ga ne otvarate u slučaju snega ili poledice.
Nemojte koristite zašiljene alatke da biste skinuli poledicu ili sneg koji su se nakupili na krovu.
Nikada nemojte koristiti strugač ili sprej za uklanjanje poledice koja bi se mogla formirati na
zadnjem staklu.
Izbegavajte da uključujete odmrzavanje zadnjeg stakla kada je krov potpuno otvoren
(opasnost od zagrevanja).
Da biste smanjili pojavu bora na platnu, preporučuje se da ne držite krov otvoren na duži
vremenski period.
Nije preporučljivo da radi klima uređaj kada je krov otvoren.
Nikada nemojte da sedate ili da postavljate predmete na prelaz krova kada je otvoren.
Preporučuje se da zatvorite krov kada ostavljate vozilo na parkiralištu.
Iako je krov zatvoren, nije pametno da ostavljate stvari od vrednosti unutar vozila.
Kada napustite vozilo, izvucite ključ iz kontakt brave da biste izbegli neželjeno
manevrisanje krovom.
Ako je Vaše vozilo opremljeno sistemom koji se aktivira na glas, on bi mogao da se pokrene
ako vozite sa otvorenim krovom.
Zaštita električnih motora komandi za otvaranje i zatvaranje krova : prilikom ponavljanja
radnji otvaranja i zatvaranja krova, može se desiti da zagrevanje električnih motora više ne
omogućava ni otvaranje ni zatvaranje krova. Ostavite da se motori ohlade tako što nećete
rukovati narednih deset minuta.
Reinicijalizacija
Ne puštajte komandu tokom postupka
ponovnog pokretanja.
Nepravilnost u radu
U slučaju nepravilnosti u radu, obratite
se ovlašćenom servisu CITROËN ili
servisnoj mreži stručni servis.
U slučaju prestanka rada automatskog režima
krova, treba sprovesti reinicijalizaciju.
 Dok motor radi
, pritisnite komandu u
smeru zatvaranja krova.
 Nakon otprilike 5 sekundi, krov se potpuno zatvara do položaja 0 .
Krov je tada reinicijalizovan.

Otvori10
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015

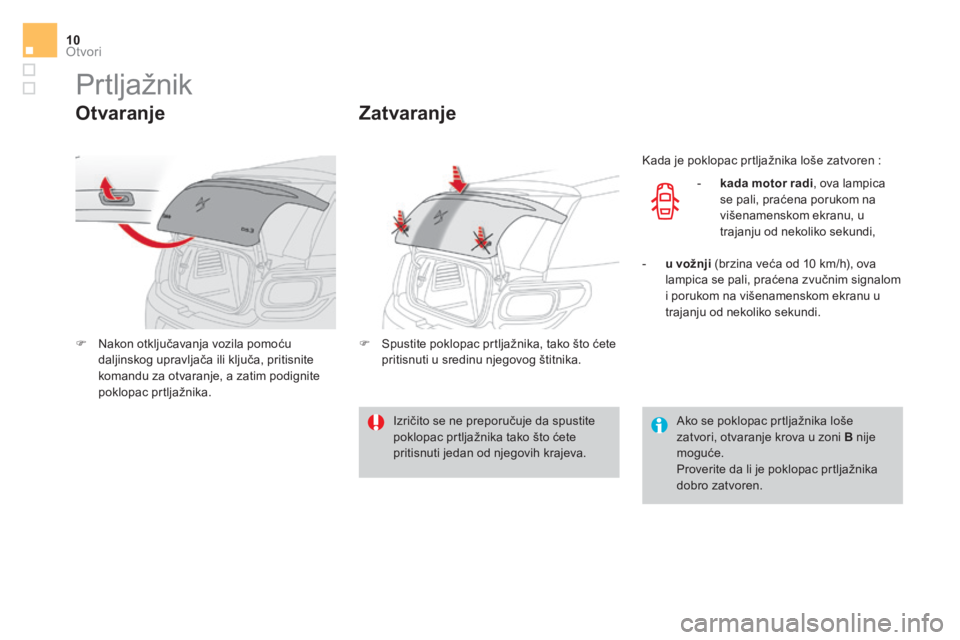

P r t l j a ž n i k
O t v a r a n j e
 Nakon otključavanja vozila pomoću daljinskog upravljača ili ključa, pritisnite
komandu za otvaranje, a zatim podignite
poklopac prtljažnika.
Zatvaranje
 Spustite poklopac prtljažnika, tako što ćete pritisnuti u sredinu njegovog štitnika. Kada je poklopac prtljažnika loše zatvoren :
- kada motor radi , ova lampica
se pali, praćena porukom na
višenamenskom ekranu, u
trajanju od nekoliko sekundi,
- u vožnji (brzina veća od 10 km/h), ova lampica se pali, praćena zvučnim signalom
i porukom na višenamenskom ekranu u
trajanju od nekoliko sekundi.
Izričito se ne preporučuje da spustite
poklopac prtljažnika tako što ćete
pritisnuti jedan od njegovih krajeva. Ako se poklopac prtljažnika loše
zatvori, otvaranje krova u zoni
B nije
m o g u ć e .
Proverite da li je poklopac prtljažnika
dobro zatvoren.

11Otvori
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015
Ako se krov otvara u zoni B , delovanje na komandu za otvaranje prtljažnika povlači
zatvaranje krova. Otvaranje prtljažnika će se dogoditi kada krov bude dostigao položaj 2 .
Tada ćete moći da podignete poklopac prtljažnika.

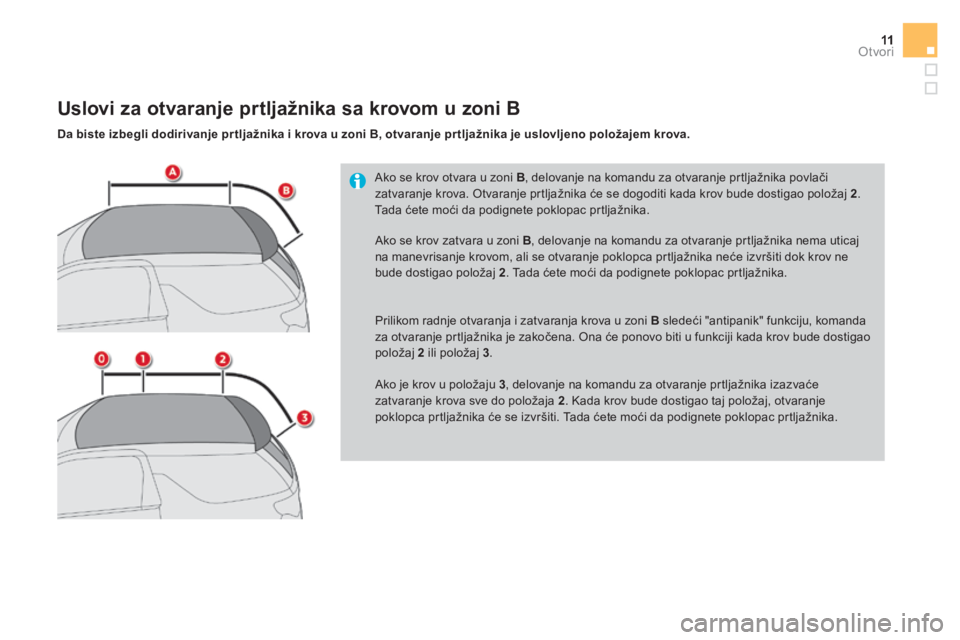

Uslovi za otvaranje prtljažnika sa krovom u zoni B
Da biste izbegli dodirivanje pr tljažnika i krova u zoni B, otvaranje pr tljažnika je uslovljeno položajem krova.
Ako se krov zatvara u zoni B , delovanje na komandu za otvaranje prtljažnika nema uticaj
na manevrisanje krovom, ali se otvaranje poklopca prtljažnika neće izvršiti dok krov ne
bude dostigao položaj 2 . Tada ćete moći da podignete poklopac prtljažnika.
Prilikom radnje otvaranja i zatvaranja krova u zoni B sledeći "antipanik" funkciju, komanda
za otvaranje prtljažnika je zakočena. Ona će ponovo biti u funkciji kada krov bude dostigao
položaj 2 ili položaj 3 .
Ako je krov u položaju 3 , delovanje na komandu za otvaranje prtljažnika izazvaće
zatvaranje krova sve do položaja 2 . Kada krov bude dostigao taj položaj, otvaranje
poklopca prtljažnika će se izvršiti. Tada ćete moći da podignete poklopac prtljažnika.

Otvori12
DS3-Cabrio_sr_Chap02_ouvertures_ed02-2015

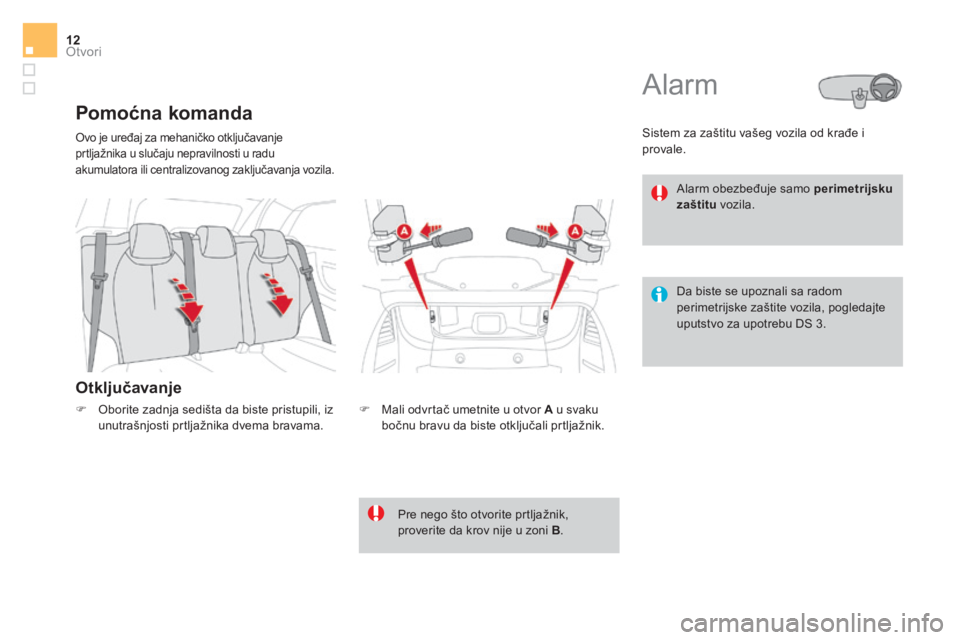

Ovo je uređaj za mehaničko otključavanje
prtljažnika u slučaju nepravilnosti u radu
akumulatora ili centralizovanog zaključavanja vozila.
O t k l j u č a v a n j e
P o m o ć n a k o m a n d a
 Mali odvrtač umetnite u otvor A u svaku
bočnu bravu da biste otključali prtljažnik.
 Oborite zadnja sedišta da biste pristupili, iz
unutrašnjosti prtljažnika dvema bravama.
Pre nego što otvorite prtljažnik,
proverite da krov nije u zoni B . Da biste se upoznali sa radom
perimetrijske zaštite vozila, pogledajte
uputstvo za upotrebu DS 3. Alarm obezbeđuje samo
perimetrijsku
zaštitu vozila.
Alarm
Sistem za zaštitu vašeg vozila od krađe i
provale.

13Komfor
DS3-Cabrio_sr_Chap03_confort_ed02-2015

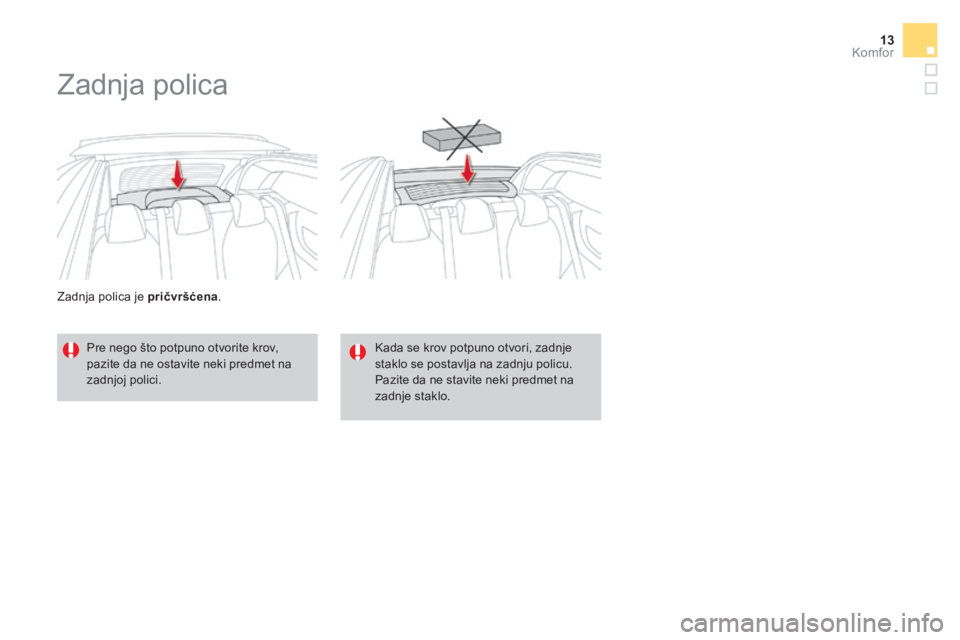

Zadnja polica je pričvršćena .
Zadnja polica
Pre nego što potpuno otvorite krov,
pazite da ne ostavite neki predmet na
zadnjoj polici. Kada se krov potpuno otvori, zadnje
staklo se postavlja na zadnju policu.
Pazite da ne stavite neki predmet na
zadnje staklo.

Praktične informacije14
DS3-Cabrio_sr_Chap08_info-pratiques_ed02-2015

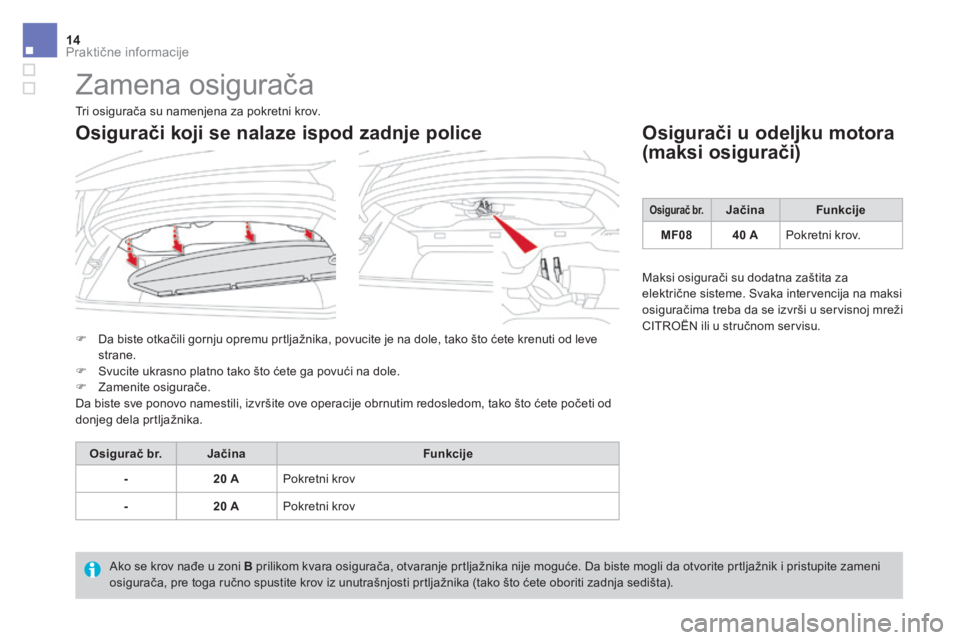

Zamena osigurača
 Da biste otkačili gornju opremu prtljažnika, povucite je na dole, tako što ćete krenuti od leve strane.
 Svucite ukrasno platno tako što ćete ga povući na dole.
 Zamenite osigurače.
Da biste sve ponovo namestili, izvršite ove operacije obrnutim redosledom, tako što ćete početi od
donjeg dela prtljažnika.
Osigurači u odeljku motora
(maksi osigurači)
Osigurač br. Jačina Funkcije
- 20 A Pokretni krov
- 20 A Pokretni krov
Ako se krov nađe u zoni B prilikom kvara osigurača, otvaranje prtljažnika nije moguće. Da biste mogli da otvorite prtljažnik i pristupite zameni
osigurača, pre toga ručno spustite krov iz unutrašnjosti prtljažnika (tako što ćete oboriti zadnja sedišta).
Tri osigurača su namenjena za pokretni krov.
Osigurači koji se nalaze ispod zadnje police
Osigurač br.
Jačina Funkcije
MF08 40 A Pokretni krov.
Maksi osigurači su dodatna zaštita za
električne sisteme. Svaka intervencija na maksi
osiguračima treba da se izvrši u servisnoj mreži
CITROËN ili u stručnom servisu.

15Praktične informacije
DS3-Cabrio_sr_Chap08_info-pratiques_ed02-2015
Saveti za održavanje
Odmah uklonite ptičiji izmet ili smolu
čije nagrizanje može da ošteti platno.
Da ne biste oštetili krov, nikada nemojte
prati kola pod visokim pritiskom. Nikada ne koristite hemijske proizvode,
deterdžente, odstranjivače mrlja,
rastvore, alkohol, benzin, ... da biste
očistili platno.
Opšte preporuke o održavanju vozila su detaljno navedene u servisne i garantne knjižice.
Ostavite vozilo da se osuši u hladu i
izbegavajte da ga direktno izlažete
sunčevim zracima. Preporučujemo Vam da operete vozilo
u automatskoj perionici sa valjcima. Da biste uklonili mrlje, natapkajte ih
(a da ih nikada ne trljate) sunđerom
i sapunicom, zatim odmah isperite
platno čistom vodom.
Da biste platno učinili nepromočivim,
koristite posebne proizvode za
nepromočivost za krovove od platna.
P l a t n o
Pre nego što operete platno, uklonite
najveći mogući deo prljavštine sa
spoljašnjeg dela tako što ćete koristiti
četku ili usisivač.
Da biste osigurali redovno održavanje
platna i da biste sačuvali njegov
prvobitni izgled, savetujemo Vam da
koristite ekološki proizvod "Sredstvo za
uklanjanje insekata - Čistač platnenih
krovova" iz linije "TECHNATURE". Da
biste nabavili ovaj proizvod, obratite se
servisnoj mreži CITROËN.
Aero-akustični deflektor
Preporučujemo Vam da očistite
aero-akustični deflektor pažljivo
korišćenjem mekane četkice.

Tehničke karakteristike16
DS3-Cabrio_sr_Chap10_caracteristiques_ed02-2015

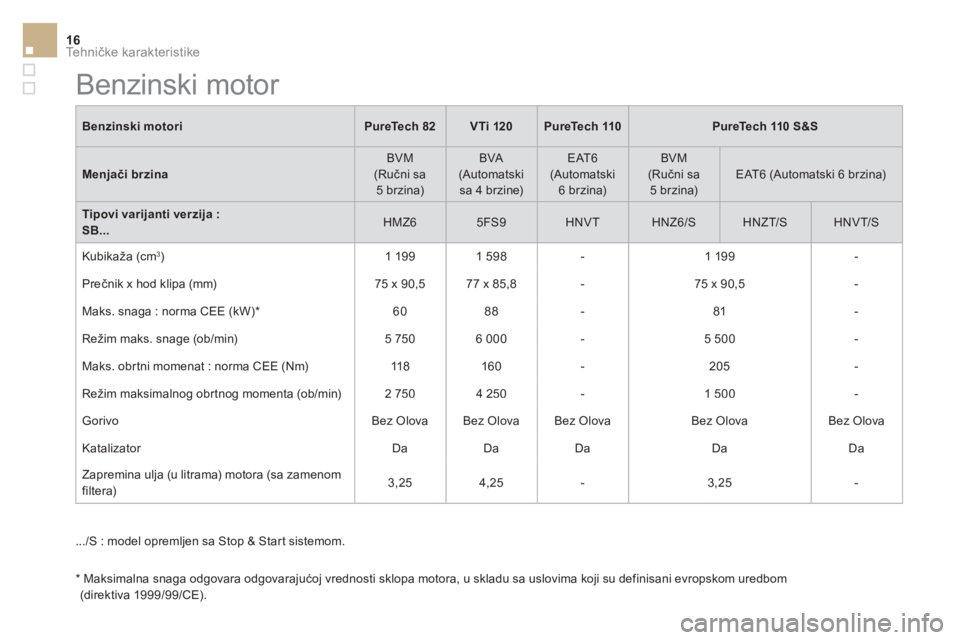

Benzinski motoriPureTech 82V Ti 120PureTech 110PureTech 110 S&S
Menjači brzina B V M(Ručni sa 5 brzina)
B V A (Automatski sa 4 brzine)
E A T 6 (Automatski 6 brzina)
B V M(Ručni sa 5 brzina) EAT6 (Automatski 6 brzina)
Tipovi varijanti verzija : SB... H M Z 6 5FS9 H N V T H N Z 6 / S H N Z T / S H N V T / S
Kubikaža (cm 3 ) 1 199 1 598 - 1 199 -
Prečnik x hod klipa (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Maks. snaga : norma CEE (kW) * 6 0 88 - 81 -
Režim maks. snage (ob/min) 5 750 6 000 - 5 500 -
Maks. obrtni momenat : norma CEE (Nm) 118 1 6 0 - 205 -
Režim maksimalnog obrtnog momenta (ob/min) 2 750 4 250 - 1 500 -
Gorivo Bez Olova Bez Olova Bez Olova Bez Olova Bez Olova
Katalizator Da Da Da Da Da
Zapremina ulja (u litrama) motora (sa zamenom f ilter a) 3,25 4,25 - 3,25 -
.../S : model opremljen sa Stop & Start sistemom.
B e n z i n s k i m o t o r
* Maksimalna snaga odgovara odgovarajućoj vrednosti sklopa motora, u skladu sa uslovima koji su definisani evropskom uredbom (direktiva 1999/99/CE).
