9Otvaranje

Mjere opreza


Nikada ne stavljajte predmete na otvoren ili zatvoren krov.

U slučaju dužeg parkiranja vozila na otvorenom, preporučuje se da krov bude zaštićen
ceradom.
Kako se krov ne bi oštetio, ne otvarajte ga ako je prekriven snijegom ili ledom.
Nikada ne koristite oštre alate za uklanjanje leda ili snijega nakupljenog na krovu.
Nikada ne koristite strugalice ili sredstva u spreju za uklanjanje leda sa stražnjeg stakla.
Izbjegavajte uključivanje grijača stražnjeg stakla kad je krov potpuno otvoren (opasnost od
pregrijavanja).

Kako se na platnu ne bi stvorili nabori, preporučuje se da krov ne ostavljate otvoren duže
razdoblje.
Ne preporučuje se uključivanje sustava klima uređaja kad je krov otvoren.

Nikada nemojte sjesti niti stavljati bilo kakav predmet na poprečni nosač kad je krov
otvoren.



Kad ostavljate vozilo na parkiralištu, preporučuje se da zatvorite krov.
Čak i ako je krov zatvoren, ne ostavljajte vrijedne predmete u vozilu.
Kad izlazite iz vozila, izvadite ključ iz kontakt brave kako ne bi došlo do bilo kakvog
nenamjernog pomicanja krova.

Ako je vaše vozilo opremljeno sustavom s glasovnim naredbama i ako vozite s otvorenim
krovom, to bi moglo remetiti rad tog sustava.

Zaštita elektromotora za otvaranje i zatvaranje krova: prilikom uzastopnih otvaranja i zatvaranja
krova, elektromotori se mogu pregrijati, tako da se krov više ne može ni otvoriti ni zatvoriti.
Pričekajte da se elektromotori ohlade, bez ikakvog rukovanja sklopkom deset minuta.



Reinicijalizacija


Ne otpuštajte sklopku za vrijeme
postupka reinicijalizacije.



Neispravnost u radu


U slučaju električne neispravnosti,
obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Ako se krovom više ne može rukovati
automatski, potrebna je reinicijalizacija.


)
Uz pokrenut motor
, držite sklopku
pritisnutu u smjeru zatvaranja krova.

)
Nakon oko 5 sekunda, krov će se potpuno
zatvoriti do položaja 0
.
Krov je tada reinicijaliziran.

Otvaranje10

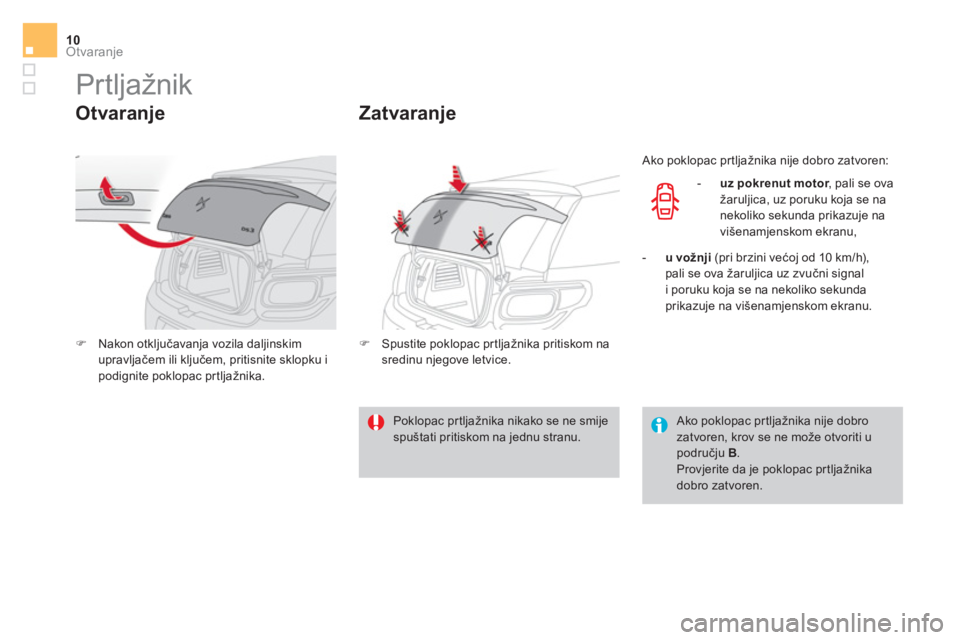

Prtljažnik


Otvaranje



)
Nakon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite sklopku i
podignite poklopac prtljažnika.



Zatvaranje



)
Spustite poklopac prtljažnika pritiskom na
sredinu njegove letvice.
Ako poklopac prtljažnika nije dobro zatvoren:


- uz pokrenut motor
, pali se ova
žaruljica, uz poruku koja se na
nekoliko sekunda prikazuje na
višenamjenskom ekranu,

- u vožnji
(pri brzini većoj od 10 km/h),
pali se ova žaruljica uz zvučni signal
i poruku koja se na nekoliko sekunda
prikazuje na višenamjenskom ekranu.


Poklopac prtljažnika nikako se ne smije
spuštati pritiskom na jednu stranu.


Ako poklopac prtljažnika nije dobro
zatvoren, krov se ne može otvoriti u
području B
.
Provjerite da je poklopac prtljažnika
dobro zatvoren.

11Otvaranje

Ako se krov pomiče u otvoreni položaj u području B
, pritiskom na sklopku za otvaranje
prtljažnika krov će se zatvoriti. Prtljažnik će se otvoriti kad krov dođe u položaj 2
. Tada
možete podići poklopac prtljažnika.

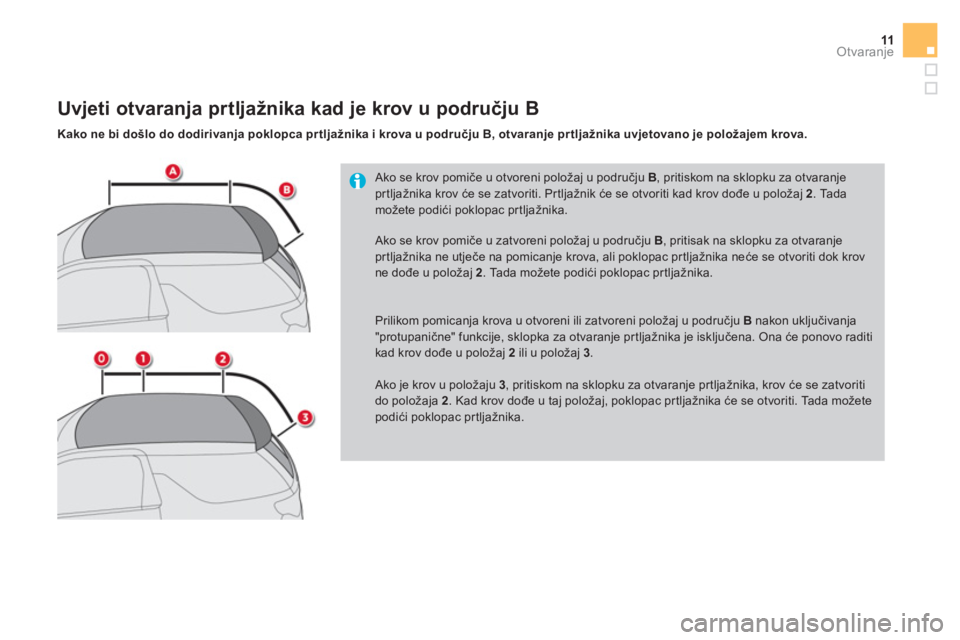

Uvjeti otvaranja prtljažnika kad je krov u području B


Kako ne bi došlo do dodirivanja poklopca pr tljažnika i krova u području B, otvaranje pr tljažnika uvjetovano je položajem krova.


Ako se krov pomiče u zatvoreni položaj u području B
, pritisak na sklopku za otvaranje
prtljažnika ne utječe na pomicanje krova, ali poklopac prtljažnika neće se otvoriti dok krov
ne dođe u položaj 2
. Tada možete podići poklopac prtljažnika.

Prilikom pomicanja krova u otvoreni ili zatvoreni položaj u području B
nakon uključivanja
"protupanične" funkcije, sklopka za otvaranje prtljažnika je isključena. Ona će ponovo raditi
kad krov dođe u položaj 2
ili u položaj 3
.

Ako je krov u položaju 3
, pritiskom na sklopku za otvaranje prtljažnika, krov će se zatvoriti
do položaja 2
. Kad krov dođe u taj položaj, poklopac prtljažnika će se otvoriti. Tada možete
podići poklopac prtljažnika.

Otvaranje12

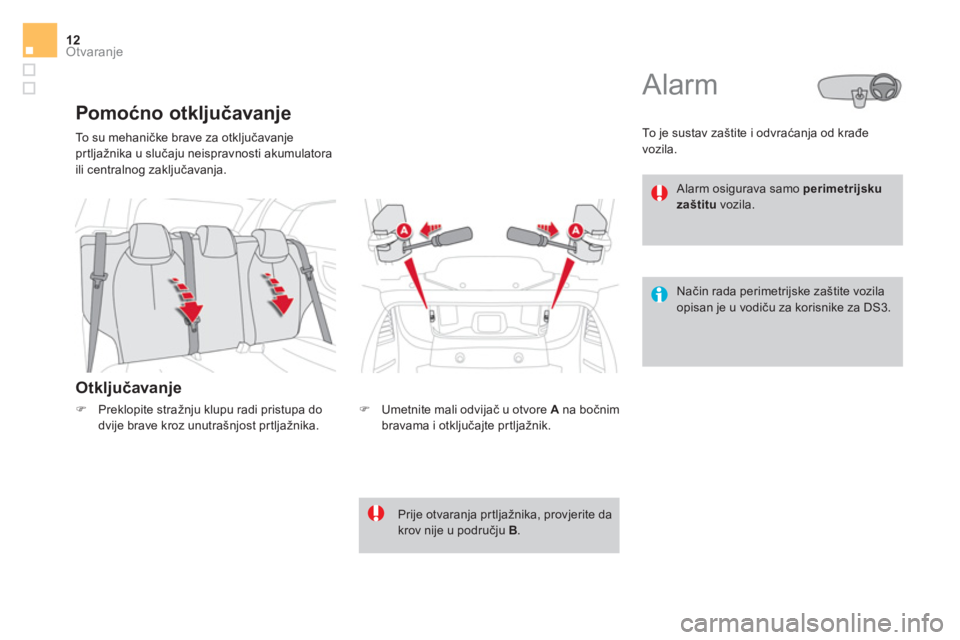

To s u m e h a n ičke brave za otključavanje
prtljažnika u slučaju neispravnosti akumulatora
ili centralnog zaključavanja.


Otključavanje







Pomoćno otključavanje


)
Umetnite mali odvijač u otvore A
na bočnim
bravama i otključajte prtljažnik.


)
Preklopite stražnju klupu radi pristupa do
dvije brave kroz unutrašnjost prtljažnika.

Prije otvaranja prtljažnika, provjerite da
krov nije u području B
.

Način rada perimetrijske zaštite vozila
opisan je u vodiču za korisnike za DS3.

Alarm osigurava samo perimetrijsku
zaštitu
vozila.

Alarm


To je sustav zaštite i odvraćanja od krađe
vozila.

13Komfor

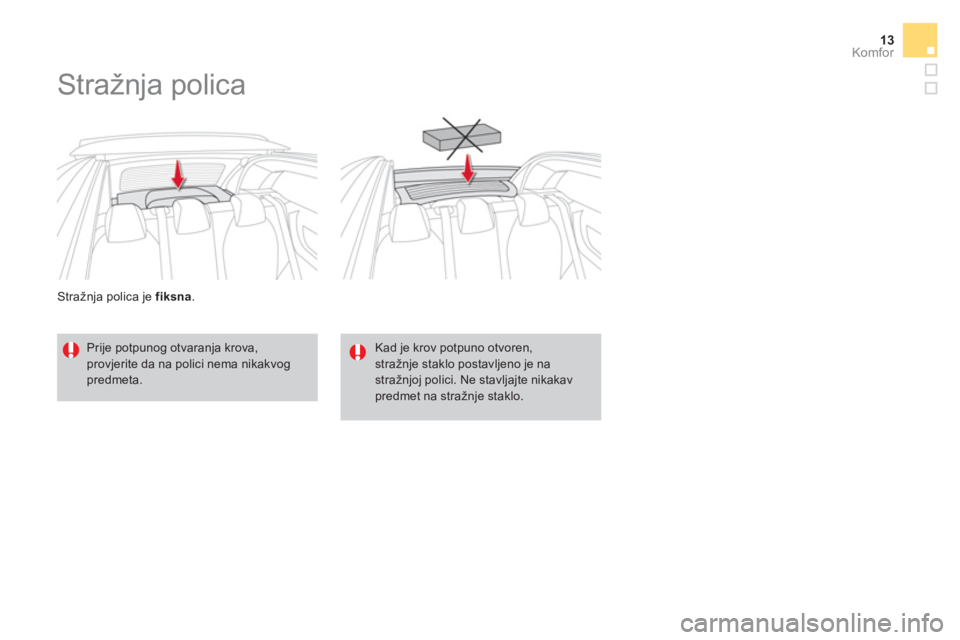

Stražnja polica je fiksna
.






Stražnja polica


Prije potpunog otvaranja krova,
provjerite da na polici nema nikakvog
predmeta.
Kad je krov potpuno otvoren,
stražnje staklo postavljeno je na
stražnjoj polici. Ne stavljajte nikakav
predmet na stražnje staklo.

Praktične informacije14

Zamjena osigurača



)
Otkopčajte gornju oblogu prtljažnika povlačenjem prema dolje, počevši na lijevoj strani.

)
Skinite oblogu preklapanjem prema dolje.

)
Zamijenite osigurače.
Prilikom postavljanja, postupite obrnutim redoslijedom, počevši na dnu pr tljažnika.


Osigurač u prostoru motora
(jaki osigurač)


Broj osigurača

Jakost

Namjena


-

20 A
Sklopivi krov

-

20 A
Sklopivi krov

Ako se krov nalazi u području B
u trenutku pregaranja osigurača, prtljažnik se ne može otvoriti. Za otvaranje prtljažnika i zamjenu osigurača,
prethodno treba ručno zatvoriti krov, kroz unutrašnjost prtljažnika (uz preklopljenu stražnju klupu).

Za zaštitu sklopivog krova postoje tri osigurača.


Osigurači ispod stražnje police


Broj osigurača


Jakost

Namjena


MF08

40 A
Sklopivi krov
Jaki osigurači su dodatna zaštita električnih
sustava. Svaki zahvat na jakim osiguračima
mora se izvršiti u mre ži CITROËN ili u nekoj
stručnoj radionici.

15Praktične informacije

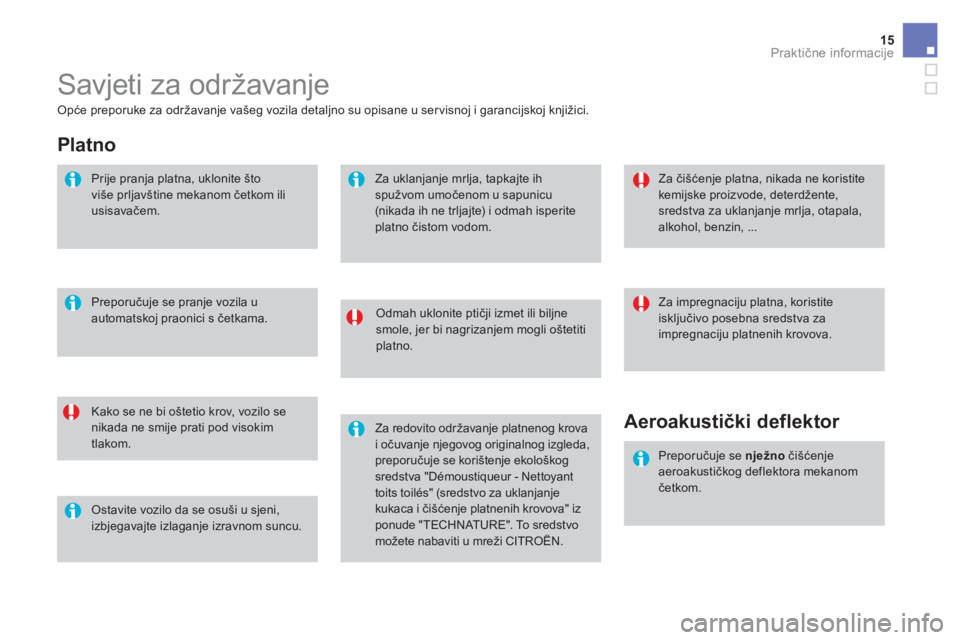

Savjeti za održavanje


Odmah uklonite ptičji izmet ili biljne
smole, jer bi nagrizanjem mogli oštetiti
platno.

Kako se ne bi oštetio krov, vozilo se
nikada ne smije prati pod visokim
tlakom.
Za čišćenje platna, nikada ne koristite
kemijske proizvode, deterdžente,
sredstva za uklanjanje mrlja, otapala,
alkohol, benzin, ...
Opće preporuke za održavanje vašeg vozila detaljno su opisane u ser visnoj i garancijskoj knjižici.

Ostavite vozilo da se osuši u sjeni,
izbjegavajte izlaganje izravnom suncu.
Preporučuje se pranje vozila u
automatskoj praonici s četkama.
Za uklanjanje mrlja, tapkajte ih
spužvom umočenom u sapunicu
(nikada ih ne trljajte) i odmah isperite
platno čistom vodom.

Za impregnaciju platna, koristite
isključivo posebna sredstva za
impregnaciju platnenih krovova.



Platno


Prije pranja platna, uklonite što
više prljavštine mekanom četkom ili
usisavačem.

Za redovito održavanje platnenog krova
i očuvanje njegovog originalnog izgleda,
preporučuje se korištenje ekološkog
sredstva "Démoustiqueur - Nettoyant
toits toilés" (sredstvo za uklanjanje
kukaca i čišćenje platnenih krovova" iz
ponude "TECHNATURE". To sredstvo
možete nabaviti u mreži CITROËN.


Aeroakustički deflektor


Preporučuje se nježno
čišćenje
aeroakustičkog deflektora mekanom
četkom.

Te h n ički podaci16


Benzinski motori

PureTech 82

VTi 120


PureTech 110



PureTech 110 S&S



Mjenjači
BVM
(Ručni s
5 brzina) BVA
(Automatski s
4 brzine) EAT6
(Automatski
sa 6 brzina) BVM
(Ručni s
5 brzina) EAT6 (Automatski sa 6 brzina)

Tipovi, varijante, verzije:
SB...
HMZ6 5FS9 HNVT HNZ6/S HNZT/S HNVT/S
Obujam (cm
3
) 1 199 1 598 - 1 199 -
Provrt x hod (mm) 75 x 90,5 77 x 85,8 - 75 x 90,5 -
Najveća snaga: norma CEE (kW) * 60 88 - 81 -
Broj okretaja pri najvećoj snazi (okr/min) 5 750 6 000 - 5 500 -
Najveći moment: norma CEE (Nm) 118 160 - 205 -
Broj okretaja pri najvećem momentu (okr/min) 2 750 4 250 - 1 500 -
Gorivo

Bezolovni benzin Bezolovni benzin Bezolovni benzin
Bezolovni benzin
Bezolovni benzin

Katalizator Da Da Da Da Da
Zapremina motornog ulja (l) (sa zamjenom
pročistača) 3,25 4,25 - 3,25 -

.../S: model s funkcijom Stop & Start.











Benzinski motori


*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

17Te h n ički podaci
*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

**
Za Belgiju.

Benzinski motori

.../S: model s funkcijom Stop & Start.
Benzinski motori


PureTech 130 S&S



THP 165 S&S


THP 150 S&S **



Mjenjači

BVM6 (Ručni sa 6 brzina)
BVM6 (Ručni sa 6 brzina)

Tipovi, varijante, verzije:
SB...

HNYM/S
5GZM/S
5GWM/S **

Obujam (cm
3
)
1 199
1 598
Provrt x hod (mm)
75 x 90,5
77 x 85,8
Najveća snaga: norma CEE (kW) *
96
120
11 0 **

Broj okretaja pri najvećoj snazi (okr/min)
5 500
6 000
Najveći moment: norma CEE (Nm)
230
240
Broj okretaja pri najvećem momentu (okr/min)
1 750
1 400
Gorivo
Bezolovni benzin
Bezolovni benzin
Katalizator
Da
Da
Zapremina motornog ulja (l) (sa zamjenom
pročistača)
3,5
4,25

Te h n ički podaci18


*
Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).

Motori - PERFORMANCE


Benzinski motor



Per formance



Mjenjač


BVM6 (Ručni sa 6 brzina)

Tipovi, varijante, verzije: SB...


5GRM/S

Obujam (cm
3
)

1 598
Provrt x hod (mm)

77 x 85,8
Najveća snaga: norma CEE (kW) *
153
Broj okretaja pri najvećoj snazi (okr/min)
5 800
Najveći moment: norma CEE (Nm)
300
Broj okretaja pri najvećem momentu (okr/min)
1 700
Gorivo

Bezolovni benzin
Katalizator

Da
Zapremina motornog ulja (l) (sa zamjenom
pročistača)
4,25
