249Praktiskā informācija

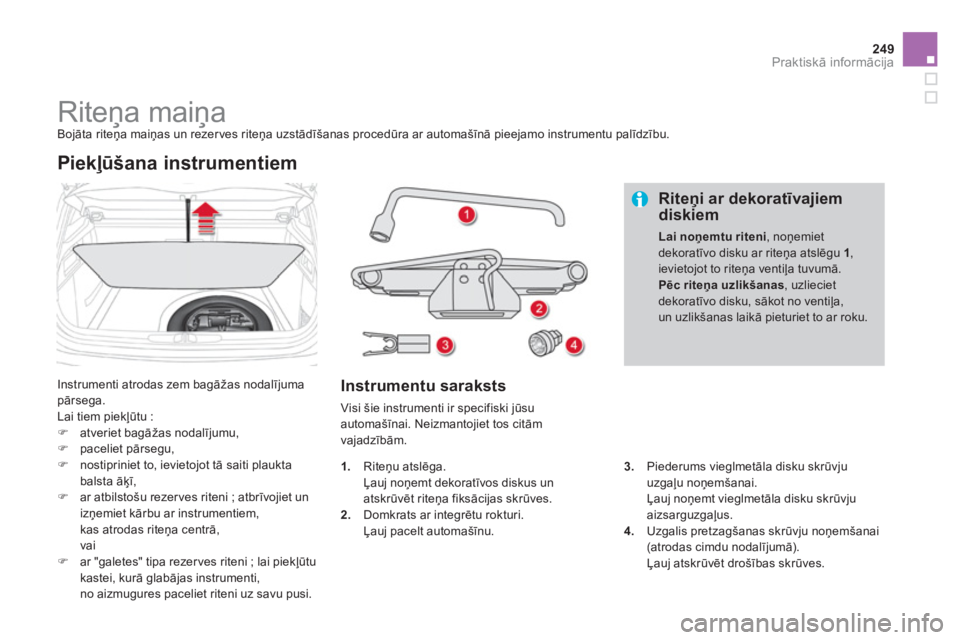

Riteņa maiņa
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamo instrumentu palīdzību.
Instrumenti atrodas zem ba
gāžas nodalījuma pārsega.
Lai tiem piekļūtu :
)atveriet bagāžas nodalījumu,)paceliet pārsegu,)nostipriniet to, ievietojot tā saiti plaukta
balsta āķī,
)ar atbilstošu rezerves riteni ; atbrīvojiet unizņemiet kārbu ar instrumentiem,kas atrodas riteņa centrā,
v
ai )ar "galetes" tipa rezerves riteni ; lai piekļūtu
kastei, kurā glabājas instrumenti,no aizmugures paceliet riteni uz savu pusi.


Piekļūšana instrumentiem
Instrumentu saraksts
Visi šie instrumenti ir specifiski jūsu automašīnai. Neizmantojiet tos citām
vajadzībām.

Riteņi ar dekoratīvajiemdiskiem
Lai noņemtu riteni
, noņemiet dekoratīvo disku ar riteņa atslēgu 1
, ievietojot to riteņa ventiļa tuvumā.Pēc riteņa uzlik

Rezerves ritenis ir novietots zem bagāžas nodalījuma pārsega.
Atkarībā no automašīnas versijas, atbilstošais rezer ves ritenis ir izgatavots no metāla vai alumīnija ; citām tirdzniecības valstīm tas ir
"galetes" tipa rezerves ritenis.
Lai piekļūtu rezerves ritenim, skatiet nodaļu
"Piekļūšana instrumentiem" un rīko
jieties,
kā aprakstīts.
Piekļūšana rezerves ritenim
Riteņi, kas aprīkoti ar riepuspiediena sensoriem
Rezerves ritenis nav aprīkots ar spiedienanoteikšanas sensoru. Nomainiet un pārbaudiet riteni CITROËN pārstāvniecībāvai kvalificētā remontdarbnīcā.


Atbilstošā riteņa izņemšana
)Atskrūvējiet dzelteno centrālo skrūvi.)Paceliet rezerves riteņa aizmugurējo daļu savā virzienā. )Izņemiet riteni no bagāžas nodalījuma.

251Praktiskā informācija


Atbilstošā riteņa novietošanaatpakaļ
)
Novietojot atpakaļ atbalsta ietvaru riepascentrā un to nofiksējiet.)Ievietojiet riteni atpakaļ tā ietvarā.)Par dažiem apgriezieniem atskrūvējietcentrālo dzelteno skrūvi, tad novietojiet to
vietā riteņa vidū. )Nospriegojiet skrūvi, lai labi nofiksētu riteni.

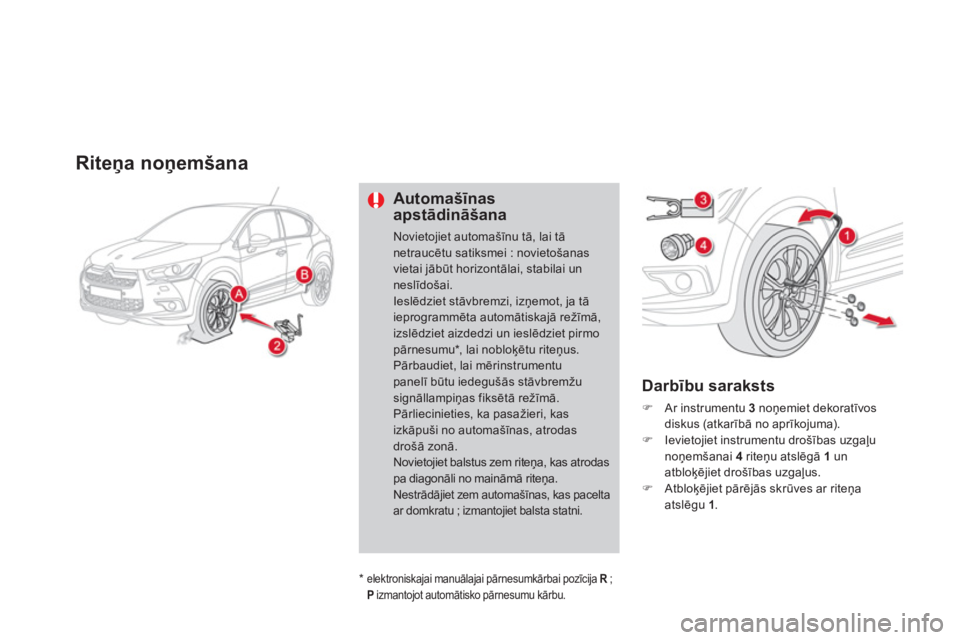

Riteņa noņemšana
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tānetraucētu satiksmei : novieto

253Praktiskā informācija
)Novietojiet domkratu 2zem vienas no atbalsta ligzdām A
priekšpusē vaiBaizmugurē, kas atrodas vistuvākmaināmajam ritenim. )Darbiniet domkratu 2
, kamēr tas saskaras ar zemi. Pārbaudiet, vai domkrats stingrinovietots pret Avai Basi.)Paceliet automašīnu, kamēr starp to un
zemi ir pietiekami vietas rezerves riteņa
(neaprīkota) maiņai.
)
Atskrūvējiet pārēj
—s skrūves un novietojiet
tās tīrā vietā. )
Noņemiet riteni.

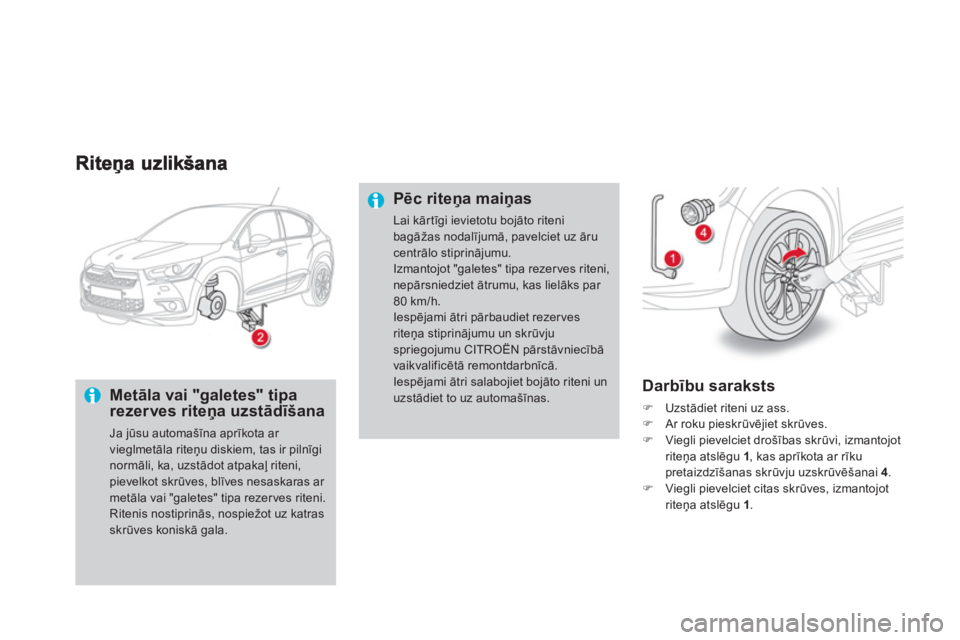

Metāla vai "galetes" tipa rezerves riteņa uzstādīšana

Ja jūsu automašīna aprīkota ar vieglmetāla riteņu diskiem, tas ir pilnīginormāli, ka, uzstādot atpakaļ riteni,pievelkot skrūves, blīves nesaskaras ar metāla vai "galetes" tipa rezerves riteni. Ritenis nostiprinās, nospiežot uz katrasskrūves koniskā gala.


Darbību saraksts
)Uzstādiet riteni uz ass.)Ar roku pieskrūvējiet skrūves.
)Viegli pievelciet drošības skrūvi, izmantojotriteņa atslēgu 1
, kas aprīkota ar rīku pretaizdzīšanas skrūvju uzskrūvēšanai 4.)Viegli pievelciet citas skrūves, izmantojot riteņa atslēgu 1.
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto ritenibagāžas nodalījumā, pavelciet uz āru centrālo stiprinājumu.Izmantojot "galetes" tipa rezerves riteni, nepārsniedziet ātrumu, kas lielāks par 80 km/h.Iespējami ātri pārbaudiet rezerves riteņa stiprinājumu un skrūvju spriegojumu CITROËN pārstāvniecībāvaikvalificētā remontdarbnīcā. Iespējami ātri salabojiet bojāto riteni un uzstādiet to uz automašīnas.

255
Praktiskā informācija

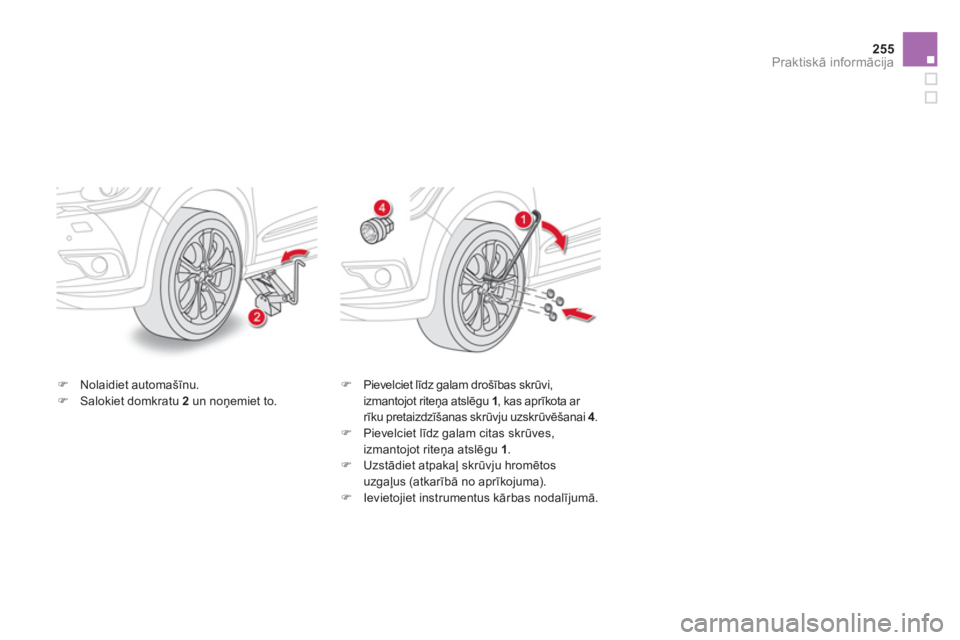

)Nolaidiet automašīnu. )Salokiet domkratu 2un noņemiet to.)
Pievelciet līdz galam drošības skrūvi, izmantojot riteņa atslēgu 1
, kas aprīkota ar rīku pretaizdzīšanas skrūvju uzskrūvēšanai 4.4)
Pievelciet līdz galam citas skrūves,
izmantojot riteņa atslēgu 1.)
Uzstādiet atpakaļ skrūvju hromētosuzgaļus (atkarībā no aprīkojuma). )
Ievietojiet instrumentus kārbas nodalījumā.

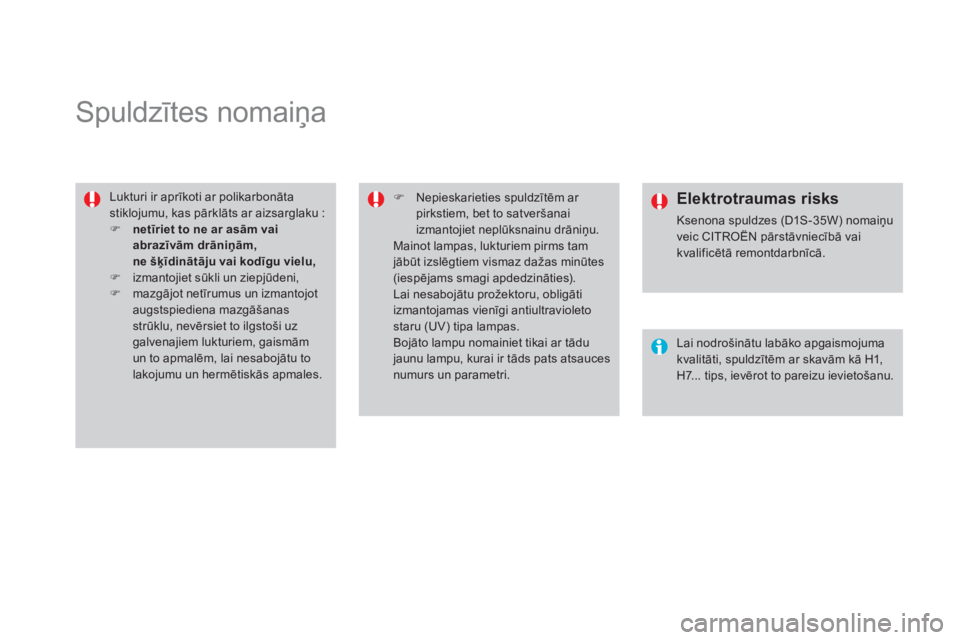

Spuldzītes nomaiņa

Lukturi ir aprīkoti ar polikarbonātastiklojumu, kas pārklāts ar aizsarglaku :)netīriet to ne ar asām vai abrazīvām drāniņām,ne šķīdinātāju vai kodīgu vielu,)izmantojiet sūkli un ziepjūdeni, )mazgājot netīrumus un izmantojotaugstspiediena mazgāšanas strūklu, nevērsiet to ilgstoši uz galvenajiem lukturiem, gaismām un to apmalēm, lai nesabojātu tolakojumu un hermētiskās apmales.
)Nepieskarieties spuldzītēm ar pirkstiem, bet to satveršanai izmantojiet neplūksnainu drāniņu.Mainot lampas, lukturiem pirms tam jābūt izslēgtiem vismaz dažas minūtes (iespējams smagi apdedzināties). Lai nesabojātu prožektoru, obligāti izmantojamas vienīgi antiultravioleto staru (UV) tipa lampas. Bojāto lampu nomainiet tikai ar tādu jaunu lampu, kurai ir tāds pats atsauces numurs un parametri.

Elektrotraumas risks

Ksenona spuldzes (D1S-35W) nomaiņu veic CITROËN pārstāvniecībā vai kvalificētā remontdarbnīcā.

Lai nodrošinātu labāko apgaismojumakvalitāti, spuldzītēm ar skavām kā H1,H7... tips, ievērot to pareizu ievietošanu.

Praktiskā informācija

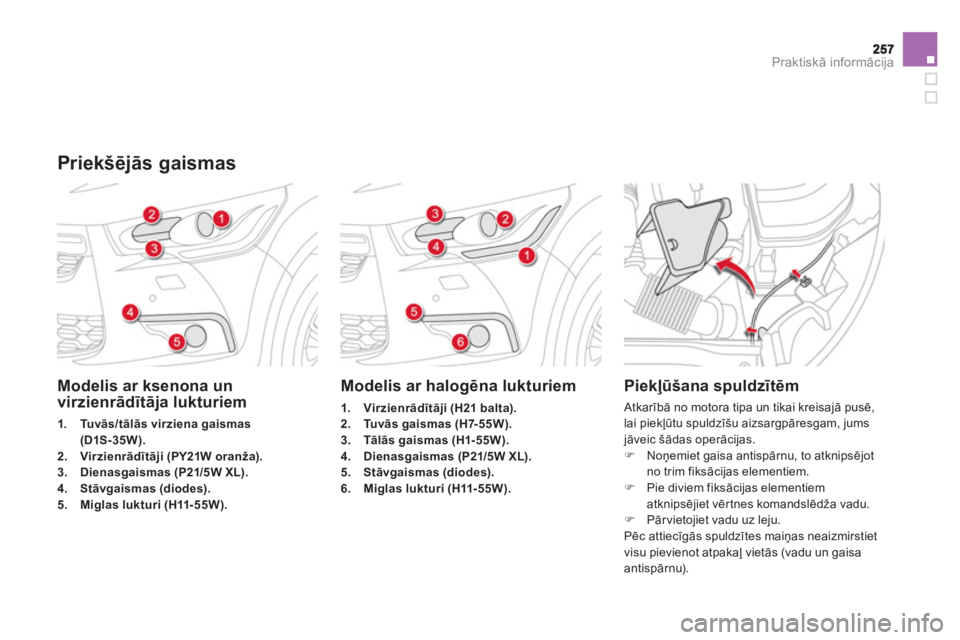

Modelis ar ksenona unvirzienrādītāja lukturiem
1.Tuvās/tālās virziena gaismas
(D1S-35W).2. Virzienrādītāji (PY21W oranža).3.Dienasgaismas (P21/5W XL).4.Stāvgaismas(diodes).5.Miglas lukturi (H11- 55W).
Modelis ar halogēna lukturiem
1.Virzienrādītāji (H21 balta).2.Tuvās gaismas (H7-55W).
3.Tālās gaismas (H1- 55W).4.
Dienasgaismas (P21/5W XL).5.Stāvgaismas (diodes).6.Miglas lukturi (H11- 55W).



Piekļūšana spuldzītēm
Atkarīb
— no motora tipa un tikai kreisajā pusē,
lai piekļūtu spuldzīšu aizsargpāresgam, jums jāveic šādas operācijas.)
Noņemiet gaisa antispārnu, to atknipsējot no trim fiksācijas elementiem.)
Pie diviem fiksācijas elementiem
atknipsējiet vērtnes komandslēdža vadu.)
Pārvietojiet vadu uz leju.
Pēc attiecīg
—s spuldzītes maiņas neaizmirstiet
visu pievienot atpakaļ vietās (vadu un gaisa
antispārnu).


Priekšēj
—s gaismas

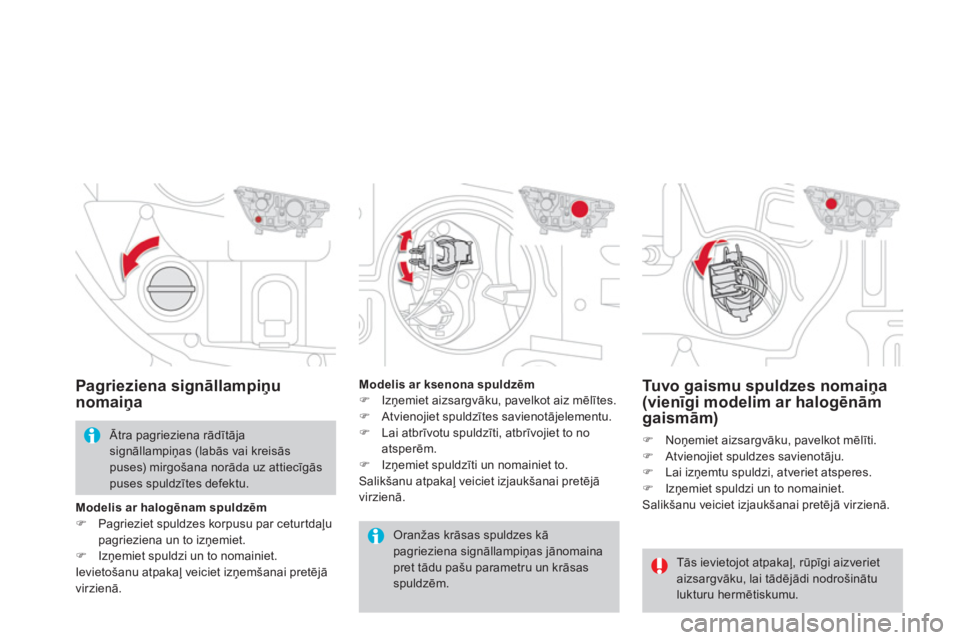

Tuvo gaismu spuldzes nomaiņa (vienīgi modelim ar halogēnāmgaismām)
)Noņemiet aizsargvāku, pavelkot mēlīti.)Atvienojiet spuldzes savienotāju. )Lai izņemtu spuldzi, atveriet atsperes. )Izņemiet spuldzi un to nomainiet.
Salikšanu veiciet izjaukšanai pretēj
— virzienā.
Pagrieziena signāllampiņu
nomaiņa

Tās ievietojot atpakaļ, rūpīgi aizverietaizsargvāku, lai tādēj
—di nodrošinātu
lukturu hermētiskumu.
Oran
